Hyundai Genesis 2016 года. Руководство - часть 143





7-89

Т

е

хническ

ое об

слу

ж

ив
ание

7

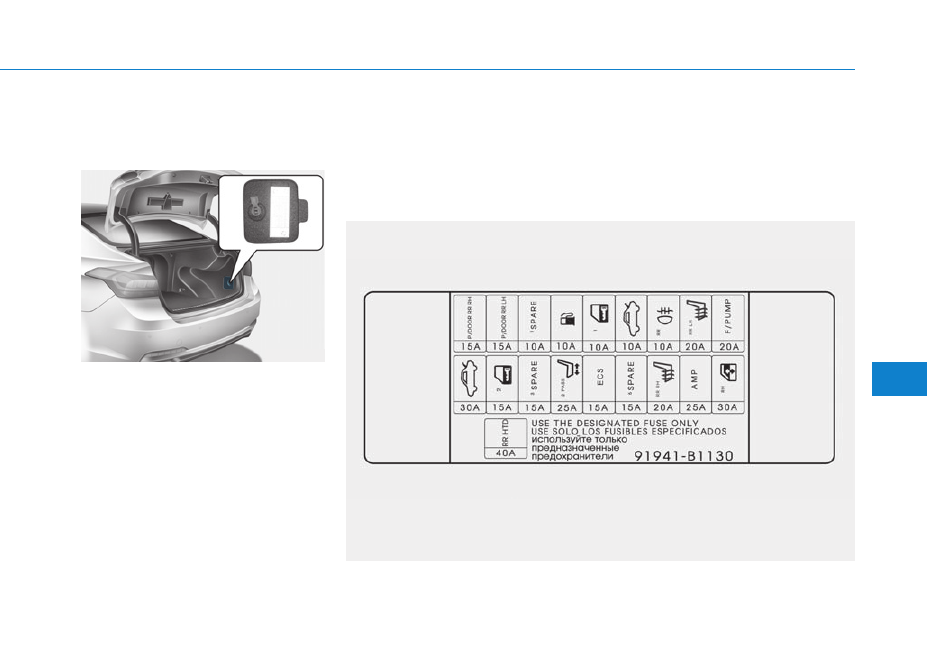

Панель предохранителей в
багажнике (задний блок
предохранителей)

С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.

ODH073052L

ODH073036

✽ К СВЕДЕНИЮ

Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку
блока предохранителей для данного транспортного средства.

7-90

Техническое обслуживание

Панель предохранителей в багажнике (задний блок предохранителей)

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Крышка

багажника

30A

Управляющий модуль крышки багажника

Задняя правая

дверь с

электрическими

приводами

15A

Замок задней правой двери

Дверной замок 2

15A

Модуль двери пассажира

Задняя левая

дверь с

электрическими

приводами

15A

Замок задней левой двери

ЗАПАСНОЙ 3

15A

Запасной предохранитель

ЗАПАСНОЙ 1

10A

Запасной предохранитель

Сиденье

пассажира с

электроприводом

25A

Блок реле пассажирского сиденья с электрическим приводом

Крышка люка

топливозаливной

горловины

10A

Реле открытия крышки люка топливного бака, переключатель панели приборов

ECS

15A

Блок ECS

Дверной замок 1

10A

Модуль двери водителя

7-91

Т

е

хническ

ое об

слу

ж

ив
ание

7

Панель предохранителей в багажнике (задний блок предохранителей)

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ЗАПАСНОЙ 5

15A

Запасной предохранитель

Крышка

багажника

10A

Реле крышки багажника, зуммер модуля крышки багажника

Обогреватель

заднего правого

сиденья

20A

Тип 6:4: Управляющий модуль системы климат-контроль ЗП сиденья, цельного типа:
Управляющий модуль обогревателем ЗП сиденья

Задний

противотуманный

фонарь

10A

Реле задних противотуманных фонарей

УСИЛ.

25A

УСИЛ.

Обогреватель

заднего левого

сиденья

20A

Тип 6:4: Управляющий модуль системы климат-контроль ЗЛ сиденья, цельного типа:
Управляющий модуль обогревателем ЗЛ сиденья

Электростеклопо

дъемник

пассажирской

двери

30A

Модуль электрического стеклоподъемника двери водителя и пассажира, модуль
электрического стеклоподъемника ЗП двери

Топливный насос

20A

Реле топливного насоса

Обогреватель

заднего стекла

40A

Реле обогревателя заднего стекла

7-92

Техническое обслуживание

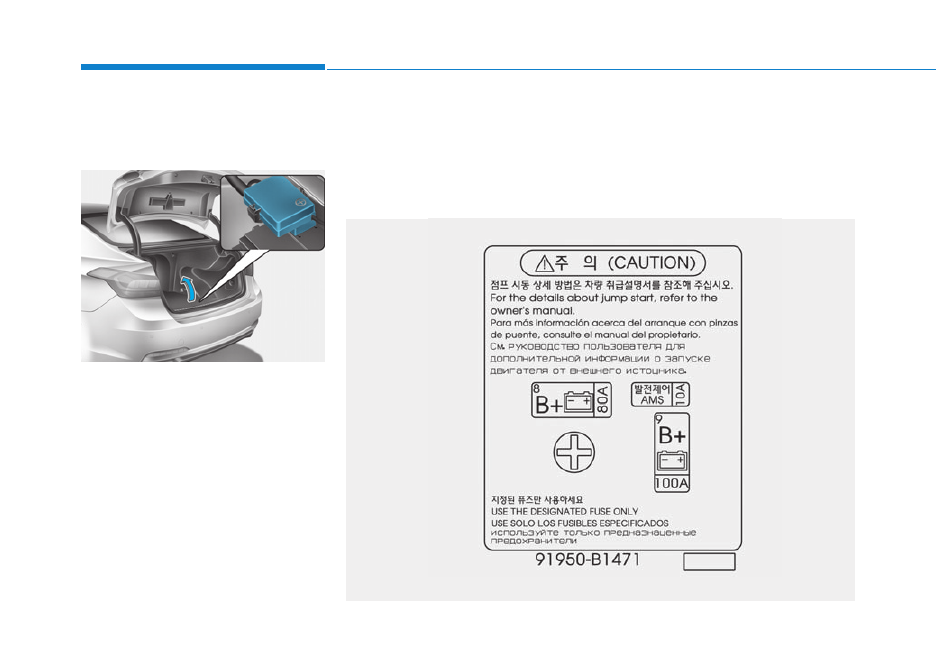

Панель предохранителей в
багажнике (Панель
предохранителей АКБ)

С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.

ODH073037

✽ К СВЕДЕНИЮ

Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку
блока предохранителей для данного транспортного средства.

ODH073038L

• Блок предохранителей отсека аккумуляторной батареи
