7-81

Т

е

хническ

ое об

слу

ж

ив
ание

7

Блок предохранителей со стороны водителя

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Водительская

дверь с

электроприводами

15A

Замок двери водителя

Модуль 2

10A

BCM, блок управления эл. ключами, лампа потолочной консоли, Стрелочные часы,
головное устройство А/В и навигации, клавиатура, Видеорегистратор, передний
монитор, блок кругового обзора, блок системы помощи при парковке

7-82

Техническое обслуживание

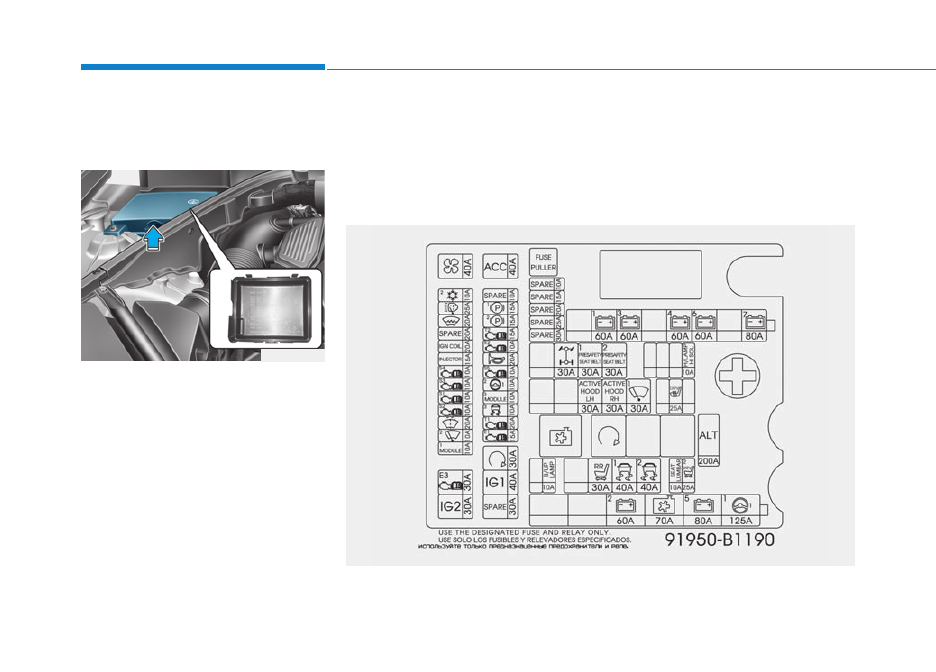

Панель плавких
предохранителей в отсеке
двигателя

С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.

ODH073033

ODH073034L

✽ К СВЕДЕНИЮ

Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку
блока предохранителей для данного транспортного средства.

7-83

Т

е

хническ

ое об

слу

ж

ив
ание

7

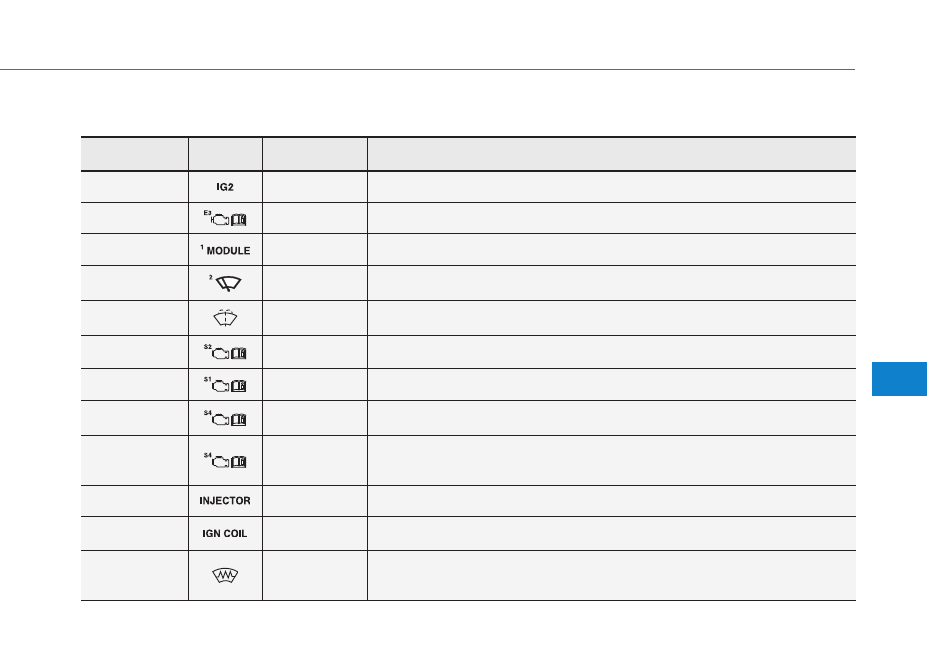

Основной блок предохранителей моторного отсека - I

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ЗАЖ. 2

30A

Реле ЗАЖ2

ECU 3

30A

Реле управления двигателем

Модуль 1

10A

Блок управления AWD, радар системы интеллектуального круиз-контроля

Стеклоочистител

ь 2

10A

Металлический монтажный блок (ПП № 2 - реле стеклоочистителя)

Реле

стеклоомывателя

20A

Реле стеклоомывателя

Датчик 2

10A

ECM, датчик концентрации кислорода №№ 1, 2, 3, 4

Датчик 1

10A

ECM, датчик концентрации кислорода №№ 1, 2, 3, 4

Датчик 3

10A

ECM, задняя соединительная панель (реле топливного насоса)

Датчик 4

10A

Реле 1 (реле вентилятора системы охлаждения): левостороннее управление
(соединительная панель М/О), правостороннее управление (дополнительная
соединительная панель М/О)

Форсунка

15A

Блок управления форсунками

Катушка

зажигания

20A

G6DG/G6DH/G6DJ: конденсатор, катушка зажигания №№ 1, 2, 3, 4, 5, 6
G8BE: конденсатор №№ 1 и 2, катушка зажигания №№ 1, 2, 3, 4, 5, 6, 7 и 8

Реле

обогревателя

стекла

20A

Металлический монтажный блок (ПП № 2 - реле обогревателя ветрового стекла)

7-84

Техническое обслуживание

Основной блок предохранителей моторного отсека - I

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

Омыватель фар

25A

Реле омывателя фар

Кондиционер 2

10A

Блок управления климатической системой

Вентилятор

40A

Реле вентилятора

ЗАЖ. 1

40A

Реле ЗАЖ1

Пуск

30A

Распределительная панель М/О (реле 2 - реле стартера)

ECU 1

15A

ECM, блок управления форсунками

TCU 1

20A

TCM

ESC 3

10A

Блок управления ESP, датчик угла поворота рулевого колеса

Модуль 3

10A

Радар системы интеллектуального круиз-контроля, модуль управления активным
подъемником капота

MDPS 2

10A

Блок MDPS

Датчик 5

10A

G6DG/G6DH/G6DJ: Электромагнитный клапан давления масла

Звуковой сигнал

20A

Реле звукового сигнала
