Техническое обслуживание

92

7

Лампы противотуманных фар
(при наличии)

1. Снимите нижнюю крышку переднего

бампера.

2. Дотянитесь рукой до задней стенки

переднего бампера.

3. Отсоедините от патрона провода

питания.

4.

Извлеките патрон лампы из
корпуса, повернув его против
часовой стрелки таким образом,
чтобы язычки патрона
совместились с пазами в корпусе.

5. Установите новый патрон лампы в

корпус, совместив язычки патрона с
пазами в корпусе. Толкните патрон в
корпус и поверните по часовой
стрелке.

6. Присоедините к патрону провода

питания.

7.

Установите на место нижнюю
крышку переднего бампера.

Замена фары (ксенон),
габаритного фонаря (светодиод),
фары дневного света

Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

ONCEMC3211

ОСТОРОЖНО

- Ближний свет фар HID

(при наличии)

Не пытайтесь производить
замену и проверку технического
состояния фар ближнего света
(КСЕНОНОВЫХ ламп), поскольку
это может привести к поражению
электрическим током. Если фара
ближнего света (КСЕНОНОВАЯ
лампа) не работает, если лампа
не горит, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

7 93

Техническое обслуживание

✽ К СВЕДЕНИЮ

Ксеноновые лампы по своим
характеристикам значительно
превосходят галогенные лампы. Срок
службы ксеноновых ламп, по оценкам
изготовителей, в два раза превышает
срок службы галогенных ламп, в
зависимости от частоты их
использования. В пределах срока
службы транспортного средства,
вероятно, может потребоваться их
замена. Если включать и выключать
фары чаще необходимого при
обычном использовании, это сократит
срок службы ксеноновых ламп.
Ксеноновые лампы перегорают не так,
как это происходит с галогенными
лампами накаливания. Если фара
гаснет через некоторое время работы,
но сразу же вновь включается, если
выключить и снова включить
переключатель фары, это указывает
на необходимость замены ксеноновой
лампы. Компоненты ксенонового
освещения значительно сложнее
обычных галогенных ламп и имеют
более высокую стоимость замены.

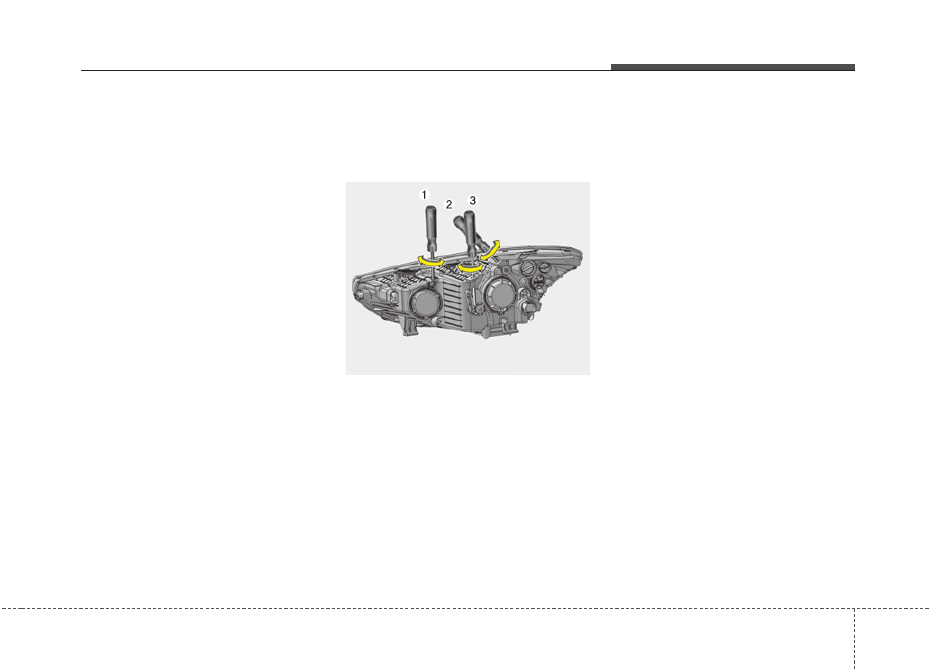

Регулировка фар и передних
противотуманных фар
(Для европы)

Регулировка фар

Без системы AFLS
1. Установите надлежащее давление

в шинах и уберите нагрузку из
автомобиля, за исключением
водителя, запасного колеса и
инструментов.

2. Автомобиль

необходимо

расположить на ровной площадке.

3. Начертите на экране вертикальные и

горизонтальные линии (проходящие
через центры соответствующих
фар).

4. Убедившись в исправном состоянии

фар и достаточном заряде
аккумуляторной батареи,
отрегулируйте фары так, чтобы
область с максимальной яркостью
находилась в месте с
вертикальными линиями.

5. Чтобы изменить направление фары

ближнего света/Дальнего света
влево или вправо, вращайте в
соответствующую сторону винт.
Чтобы изменить направление фары
ближнего света/Дальнего света
вверх или вниз, вращайте в
соответствующую сторону винт.

ONCEMC3205

Техническое обслуживание

94

7

С системой AFLS
1. Остановите двигатель
2. Переведите переключатель света

фар в положение ближнего света.

3.

Установите колеса прямо с
помощью рулевого колеса.

4. Запустите двигатель.
5. Установите надлежащее давление

в шинах и уберите нагрузку из
автомобиля, за исключением
водителя, запасного колеса и
инструментов.

6. Автомобиль

необходимо

расположить на ровной площадке.

7. Начертите на экране вертикальные

и горизонтальные линии
(проходящие через центры
соответствующих фар).

8. Убедившись в исправном состоянии

фары и АКБ, отрегулируйте фары
таким образом, чтобы область с
максимальной яркостью
находилась на горизонтальных и
вертикальных линиях через 20
секунд после инициализации
системы AFLS.

9. Чтобы изменить направление фары

ближнего света влево или вправо,
вращайте в соответствующую
сторону винт. Чтобы изменить
направление фары ближнего света
вверх или вниз, вращайте в
соответствующую сторону винт.
Чтобы изменить направление фары
дальнего света вверх или вниз,
вращайте в соответствующую
сторону винт.

Регулировка передних
противотуманных фар

Регулировка передних
противотуманных фар выполняется
аналогично регулировке фар
ближнего и дальнего света.
Убедившись в исправном состоянии
фар и достаточном заряде
аккумуляторной батареи, отрегулируйте
передние противотуманные фары.
Чтобы изменить направление передней
противотуманной фары вверх или вниз,
вращайте в соответствующую сторону
винт.

ONCEMC3206

7 95

Техническое обслуживание

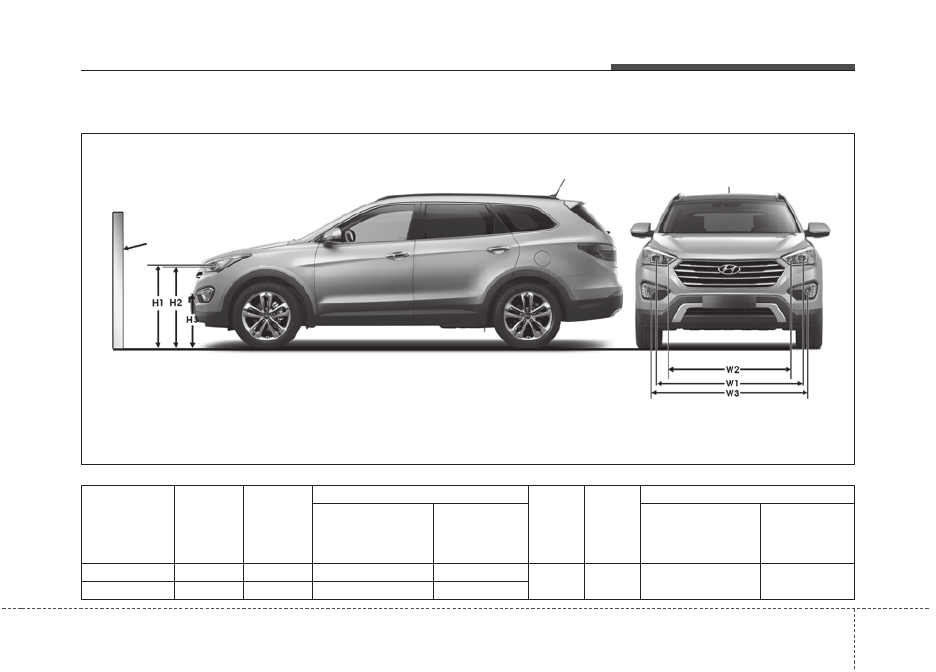

Точка регулировки (5-дверный)

Состояние

АТС

H1

H2

H3

W1

W2

W3

Противотуманные

фары

Противотуман

ная фара и

фара дневного

света

Противотуманные

фары

Противотуман

ная фара и

фара дневного

света

Без водителя

888 (34,9)

868 (34,1)

584 (30)

584 (30)

1 420

(559)

1 193

(46,9)

1 544 (61)

1 544 (61)

С водителем

883 (34,7)

863 (33,9)

579 (28)

579 (28)

ONCEMC3210

стена

<Высота над землей>

мм (дюймов)

<Расстояние между лампами фар>

H1 : Высота центра лампы противотуманной фары над землей (Ближний свет)
H2 : Высота центра лампы противотуманной фары над землей (Дальний свет)
H3 : Высота центра лампы противотуманной фары над землей
W1 : Расстояние между центрами ламп фар переднего света (Ближний свет)
W2 : Расстояние между центрами ламп фар переднего света (Дальний свет)
W3 : Расстояние между центрами ламп противотуманных фар
