Техническое обслуживание

88

7

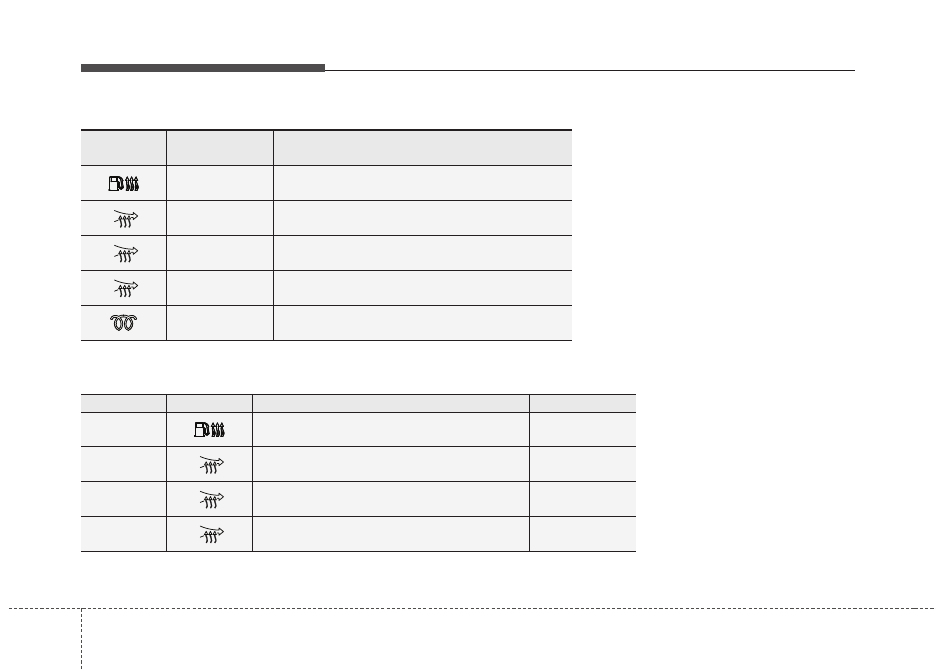

Символ

Номинал

предохранителя

Защищаемый компонент

30A

Реле 1 (реле нагревателя топливного фильтра)

1

50A

Реле 2 (реле отопителя с ПТК 1)

2

50A

Реле 3 (реле отопителя с ПТК 2)

3

50A

Реле 4 (реле отопителя с ПТК 3)

80A

Блок реле накаливания

Цепь

Тип реле

Реле №

Символ

Наименование реле

Тип реле

E44

Реле 1 (реле нагревателя топливного фильтра) МИКРОРАЗЪЕМ

E45

1

Реле 2 (реле отопителя с ПТК 1)

МИКРОРАЗЪЕМ

E46

2

Реле 3 (реле отопителя с ПТК 2)

МИКРОРАЗЪЕМ

E47

3

Реле 4 (реле отопителя с ПТК 3)

МИКРОРАЗЪЕМ

7 89

Техническое обслуживание

ЛАМПЫ ОСВЕЩЕНИЯ

Используйте лампы с требуемой

величиной мощности.

✽ К СВЕДЕНИЮ

После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если имеется
протечка воды в цепь лампы,
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.

ОСТОРОЖНО

- Выполнение работ,

связанных с лампами
освещения

Перед выполнением работ,
связанных с осветительными
приборами, поставьте автомо-
биль на стояночный тормоз,
убедитесь, что ключ зажигания
установлен в положение “LOCK”
и выключите лампы во
избежание непредвиденного
перемещения автомобиля, ожога
рук или получения удара
электрическим током.

ВНИМАНИЕ

При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может произойти
перегорание плавкого предохра-
нителя или повреждение
электрической проводки.

ВНИМАНИЕ

Если у вас нет необходимого
инструмента, надлежащих ламп
и опыта, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI. Во многих
случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать для
получения доступа к лампе. В
особенности это касается
демонтажа узла фары для
замены ламп. Снятие/установка
узла фары может привести к
повреждению автомобиля.

Техническое обслуживание

90

7

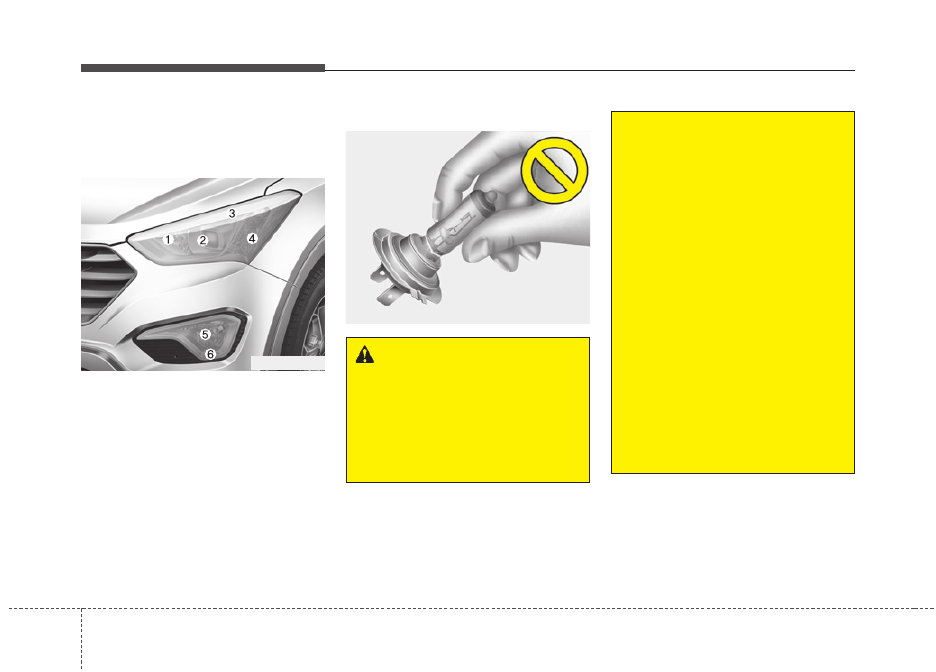

Замена ламп в фарах,
габаритных фонарях,
указателях поворота и передних
противотуманных фарах

(1) Фара (Дальний свет)
(2) Фара (Ближний свет)
(3) Габаритный фонарь(Светодиод)
(4) Передний указатель поворота
(5) Передняя противотуманная фара

(при наличии)

(6) Передняя фара дневного света

(при наличии)

Лампа фары

ОСТОРОЖНО

- Галогенные лампы

• В галогенных лампах

содержится газ под давлением,
который может вызвать разлет
осколков стекла при
повреждении лампы.

(Продолжение)

OHD076046

ONCNMC2017

(Продолжение)
• Всегда проявляйте особую

осторожность при обращении с
ними, не допускайте появления
царапин и других механических
повреждений. Не допускайте
попадания жидкостей на
включенные лампы. Не
следует касаться стеклянных
частей ламп голыми руками.
Остатки масла могут привести
к перегреву и взрыву колбы
лампы. Включать лампу можно
только после установки в фару.

• При повреждении или

разрушении лампы срочно
замените ее на новую.
Осторожно утилизируйте
поврежденную лампу.

• При замене ламп надевайте

защитные очки. Перед
выполнением работ дайте
лампочке остыть.

7 91

Техническое обслуживание

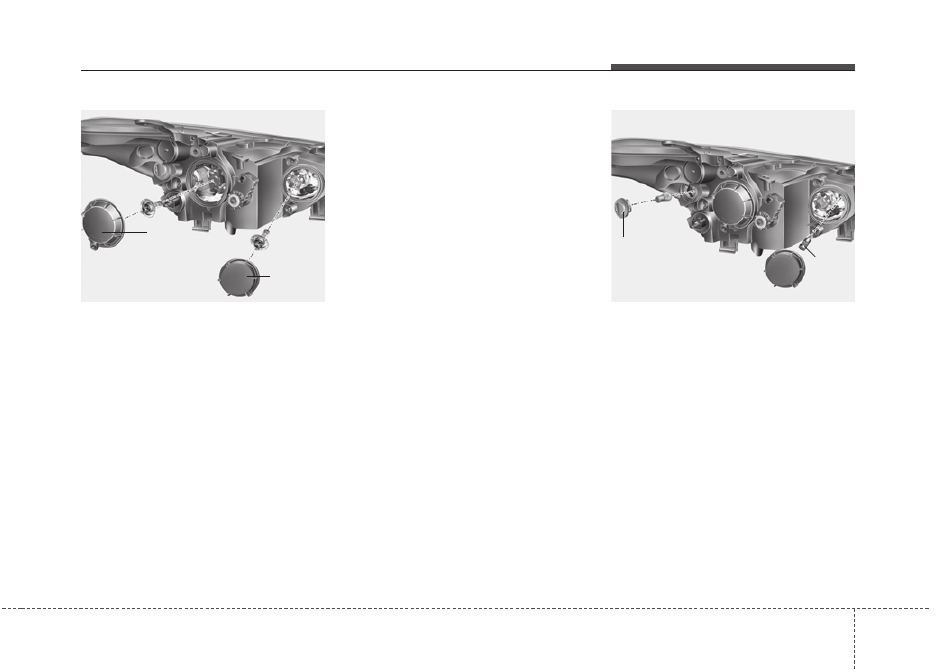

1. Откройте капот.
2.

Снимите крышку лампы фары,
повернув ее против часовой стрелки.

3.

Отсоедините разъем патрона
лампы фары.

4. Демонтируйте патрон вращением

против часовой стрелки, пока
выступы на патроне не сравняются
с пазам в блок-фаре.

5. Вытащите лампу из патрона.
6. Установите новую лампу, вставив

цоколь в гнездо.

7. Установите патрон в блок-фару. Для

этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.

8. Установите крышку лампы фары,

повернув ее по часовой стрелке.

✽ К СВЕДЕНИЮ

После дорожно-транспортного
происшествия или после снятия и
установки передних фар
рекомендуется обратиться к
авторизованному дилеру HYUNDAI
для их регулировки.

Лампа указателя поворота,
габаритный фонарь
1. Извлеките патрон из фары, повернув

его против часовой стрелки так,
чтобы фиксаторы патрона
совместились с выемками фары.

2. Извлеките лампу из патрона: для

этого нажмите на нее и поверните
против часовой стрелки так, чтобы
ее фиксаторы совместились с
выемками патрона. Вытяните лампу
из патрона.

3. Вставьте новую лампу в патрон и

поверните ее до фиксации.

4.

Установите патрон в фару,
совместив его фиксаторы с
выемками фары. Нажмите на патрон
и поверните его по часовой стрелке.

ODMNMC2022

Н

Н

и

и

з

з

к

к

.

.

В

В

ы

ы

с

с

.

.

ODMEMC2006

У

У

к

к

а

а

з

з

а

а

т

т

е

е

л

л

ь

ь





п

п

о

о

в

в

о

о

р

р

о

о

т

т

а

а

Г

Г

а

а

б

б

а

а

р

р

и

и

т

т

н

н

ы

ы

й

й





о

о

г

г

о

о

н

н

ь

ь
