Техническое обслуживание

84

7

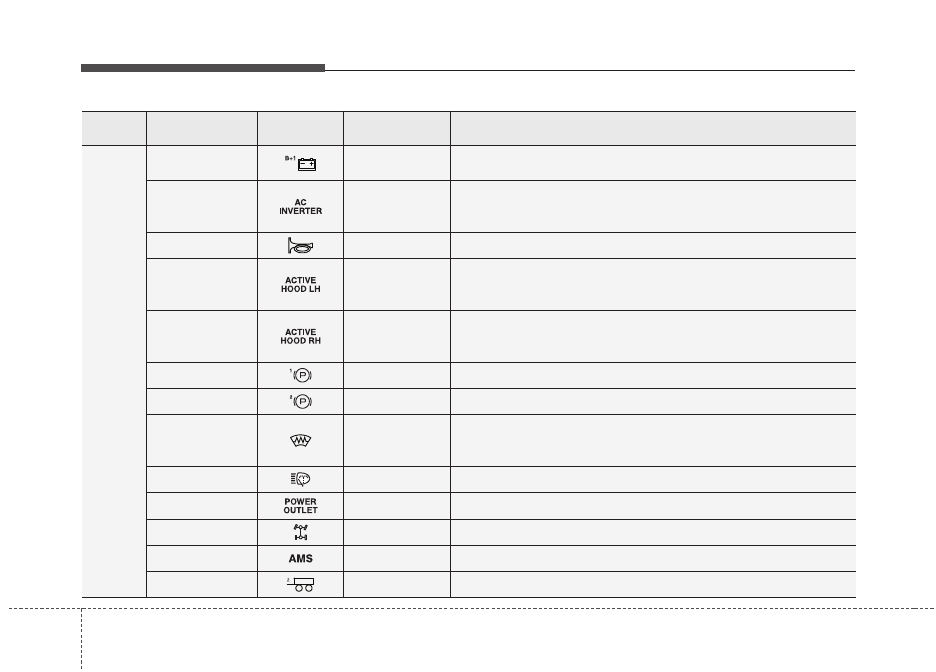

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

B+1

50A

Интеллектуальная распределительная коробка (предохр.:
F22/F27/F32/F37/F42)

ИНВЕРТОР

ПЕРЕМЕННОГО

ТОКА

30A

Модуль инвертора переменного тока

СИРЕНА

15A

Реле 13 (реле сирены)

АКТИВНЫЙ

ПОДЪЕМНИК

КАПОТА, ЛЕВЫЙ

30A

-

АКТИВНЫЙ

ПОДЪЕМНИК

КАПОТА, ПРАВЫЙ

30A

-

EPB1

15A

Модуль электрического стояночного тормоза

EPB2

15A

Модуль электрического стояночного тормоза

ОБОГРЕВАТЕЛЬ

ВЕТРОВОГО

СТЕКЛА

15A

Реле 3 (реле обогревателя ветрового стекла)

ОМЫВАТЕЛЬ ФАР

20A

Реле 14 (реле омывателя фар)

РОЗЕТКА

25A

Реле 1 (реле розетки питания)

4WD

20A

ECM полн. привода

AMS

10A

Датчик заряда АКБ (AMS : система управления генератором)

ПРИЦЕП 2

15A

Фонарь прицепа и розетка питания, Блок управления форсунками

7 85

Техническое обслуживание

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

ПРИЦЕП 1

15A

Фонарь прицепа и розетка питания

СТЕКЛООЧИСТИТ

ЕЛЬ

10A

BCM, PCM/ЭБУД

ОЧИСТИТЕЛЬ

ВЕТРОВОГО

СТЕКЛА

25A

Реле 5 (реле стеклоочистителя (низк.)),
электродвигатель стеклоочистителя ветрового стекла

ФОНАРЬ

ЗАДНЕГО ХОДА

10A

МКПП - выключатель фонарей заднего хода
АКПП - задний комбинированный фонарь (входн.)(левый/правый),
электрохромное зеркало, фонарь прицепа и розетка питания,
головное аудиовизуальное устройство с навигацией

АБС 3

7.5A

Блок управления АБС, блок управления ESC

ДАТЧИК 5

7.5A

PCM/ЭБУД, датчик массового расхода воздуха

БУТ

15A

БУТ (D4HA), переключатель диапазонов АКПП

ТОПЛИВНЫЙ

НАСОС

15A

Реле топливного насоса

ЭБУ 1

15A

G4KE/G4KJ/G6DF : PCM
D4HA/D4HB (VGT, стандартный блок двигателя): БУТ (АКПП)

ЭБУ 2

10A

D4HA/D4HB : Электронный привод VGT

ДАТЧИК 3

10A

G6DF: PCM, форсунка 1/2/3/4/5/6, реле топливного насоса
D4HA/D4HB (VGT, стандартный блок двигателя): датчик кислорода,
выключатель стоп-сигнала

Техническое обслуживание

86

7

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

КАТУШКА

ЗАЖИГАНИЯ

20A

G6DF: Конденсатор 1/2, катушка зажигания 1/2/3/4/5/6 ЭБУД

ДАТЧИК 2

10A

G6DF: PCM, регулятор давления масла 1/2/3/4,
электромагнитный клапан впускного коллектора с изменяемой
геометрией 1/2, электромагнитный клапан управления продувкой
D4HA/D4HB (VGT, стандартный блок двигателя): Электромагнитный
клапан обводной магистрали охлаждения системы EGR,
электромагнитный клапан системы EGR двигателя низкой мощности,
датчик положения коленчатого вала, реле топливного насоса, блок
реле и предохранителей моторного отсека (реле 6/10)

ДАТЧИК 1

15A

G6DF: PCM, датчик кислорода 1/2/3/4, коробка предохранителей и реле
моторного отсека (реле 6/10)
D4HA/D4HB (VGT, стандартный блок двигателя): Датчик уровня масла,
регулятор давления топлива, регулятор давления в топливной рампе

ДАТЧИК 4

20A

G4KE/G4KJ: PCM

ОХР. СИГНАЛ.

10A

Реле сирены охранной сигнализации

7 87

Техническое обслуживание

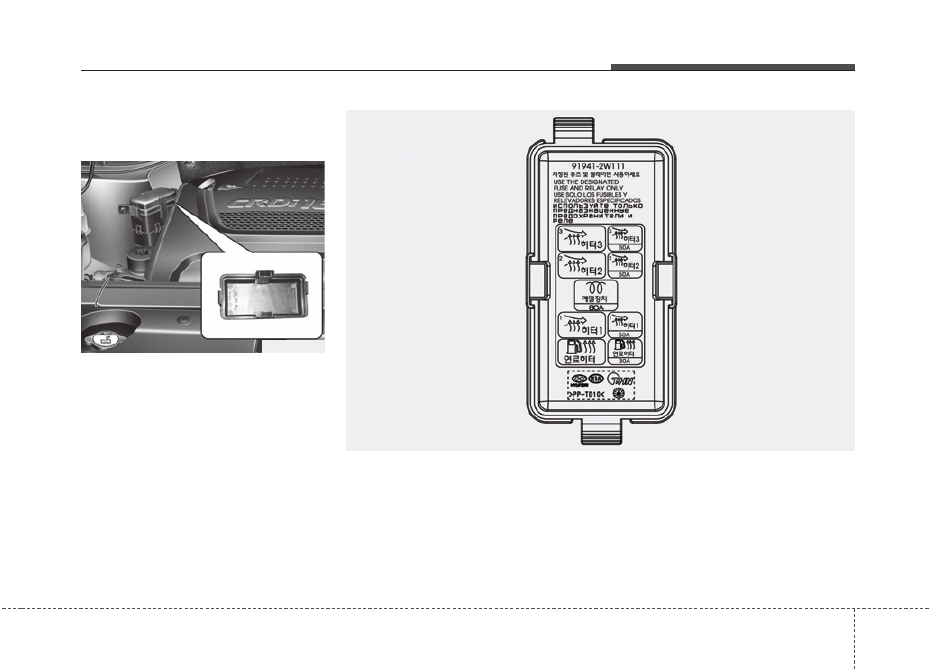

Панель плавких предохранителей
в отсеке двигателя (дизельными
двигателями)

ODM072049

ODM074045
