Техническое обслуживание

80

7

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

ВЫКЛЮЧАТЕЛЬ
ТОРМОЗА

7.5A

Блок управления эл. ключа, выключатель сигнала торможения

ВЕРХНИЙ ЛЮК 1

20A

Верхний люк

ЭЛЕКТРОСТЕКЛО
ПОДЪЕМНИК, ЛЕВ

25A

Блок управления электрическим стеклоподъемником водителя с защитой от защемления,
Дверной модуль водителя, Выключатель заднего электростеклоподъемника ЛЕВ, Блок
управления задним электрическим стеклоподъемником с защитой от защемления ЛЕВ

КРЫШКА ЛЮКА
ТОПЛИВОЗАЛИВН
ОЙ ГОРЛОВИНЫ

15A

Выключатель крышки люка топливозаливной горловины

ЭЛ. КЛЮЧ 3

7.5A

Блок управления эл. ключами

СТОП-СИГНАЛ

STOP LAMP

15A

ЭБУ стоп-сигнала

СИДЕНЬЕ
ПАССАЖИРА С
ЭЛ. ПРИВОДОМ

20A

Ручной переключатель сиденья пассажира

УСИЛИТЕЛЬ

30A

УСИЛИТЕЛЬ

МОДУЛЬ 4

10A

Аудиосистема, аудиовизуальное головное устройство с навигацией, система
помощи при парковке, цифровые часы, BCM, плафон потолочной консоли,
переключатель наружного зеркала с электроприводом, блок реле и
предохранителей моторного отсека (реле 1)

БЛОКИРОВКА
ДВЕРИ

20A

Реле блокировки/разблокировки двери, реле крышки багажника

СИДЕНЬЕ
ВОДИТЕЛЯ С
ЭЛЕКТРОПРИВОД
ОМ

30A

Модуль IMS водителя, ручной переключатель сиденья водителя, переключатель
поясничной опоры сиденья водителя

7 81

Техническое обслуживание

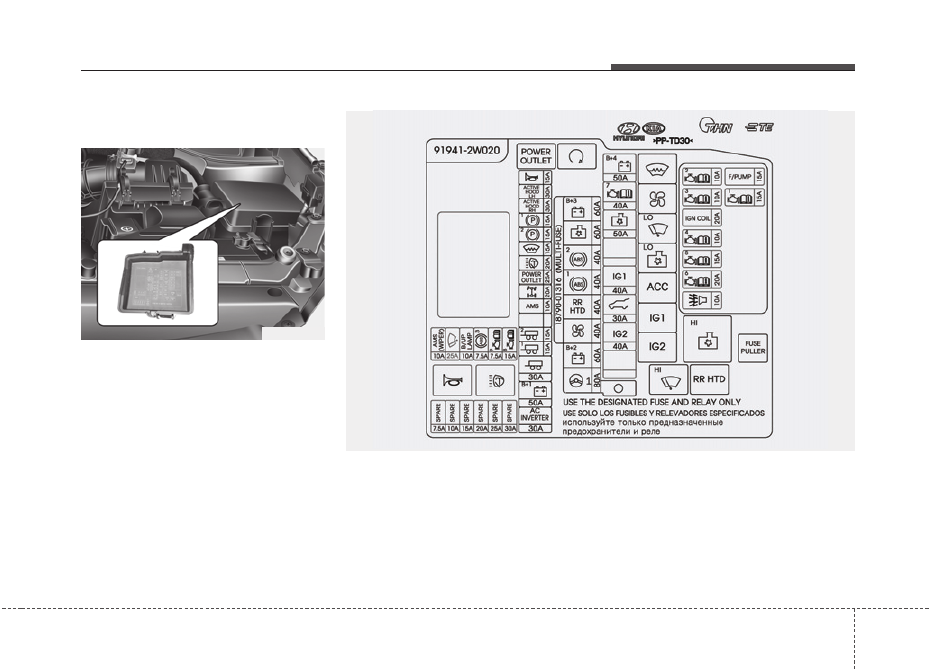

Панель плавких предохранителей
в отсеке двигателя

ODM072050

ODMEMC2015

Техническое обслуживание

82

7

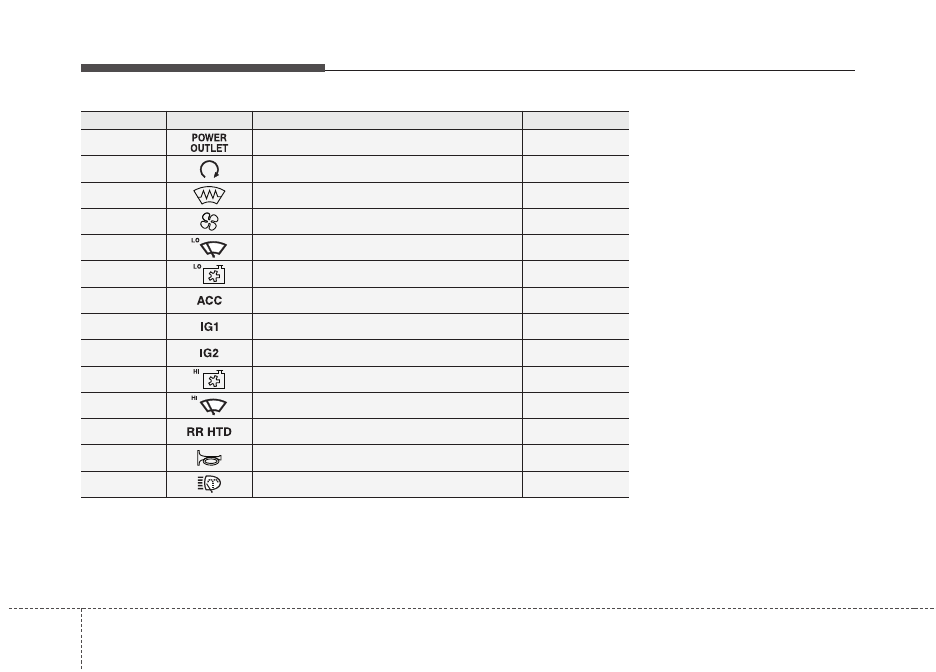

Номер реле

Символ

Наименование реле

Тип реле

E30

РЕЛЕ РОЗЕТКИ ПИТАНИЯ

ISO MICRO

E31

РЕЛЕ СТАРТЕРА

ISO MICRO

E32

РЕЛЕ ОБОГРЕВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

ISO MICRO

E33

РЕЛЕ ВЕНТИЛЯТОРА

ISO MICRO

E34

РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (НИЗК.)

ISO MICRO

E35

РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИ (НИЗК.)

ISO MICRO

E36

РЕЛЕ ACC

ISO MICRO

E37

РЕЛЕ ЗАЖ1

ISO MICRO

E38

РЕЛЕ ЗАЖ2

ISO MICRO

E39

РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (ВЫС.)

ISO MINI

E40

РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (ВЫС.)

ISO MICRO

E41

РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА

ISO MICRO

E42

РЕЛЕ СИРЕНЫ

ISO MICRO

E43

РЕЛЕ ОМЫВАТЕЛЯ ФАР

ISO MICRO

7 83

Техническое обслуживание

Описание

Символ

Номинал

предохранителя

Защищаемый компонент

МУЛЬТИП
РЕДОХРА

НИТЕЛЬ

MDPS

80A

Блок MDPS

B+2

60A

Интеллектуальная распределительная коробка (IPS 1 (4CH),
IPS 2 (1CH), IPS 5 (1CH), предохр.: F31/F36/F41/F45)

ВЕНТИЛЯТОР

40A

Реле 4 (реле вентилятора)

ЗАДНИЙ

ОБОГРЕВАТЕЛЬ

40A

Реле 12 (реле обогревателя заднего стекла)

АБС1

40A

ЭБУ АБС, ЭБУ ESC, многофункциональный диагностический разъем

АБС2

40A

Блок управления АБС, блок управления ESC

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ

60A

Кроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))

B+3

60A

Интеллектуальная распределительная коробка (предохр.:
F4/F5/F10/F21/F26, устройство прерывания тока утечки

ПРЕДОХР

АНИТЕЛЬ

B+4

50A

Интеллектуальная распределительная коробка (IPS 3 (4CH),
IPS 4 (2CH), IPS 6 (2CH), предохр.: F35/F38/F40/F44)

EMS

40A

Блок EMS (система управления двигателем)

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ

50A

Кроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))

ЗАЖ1

40A

Выключатель зажигания (без электронного ключа),
реле 7/8 (реле ACC/ЗАЖ1, с электронным ключом)

ЗАЖ2

40A

Выключатель зажигания (без электронного ключа),
реле 2 (реле стартера)/реле 9 (реле ЗАЖ2)

Прицеп

30A

Фонарь прицепа и розетка питания
