Системы безопасности автомобиля

62

3

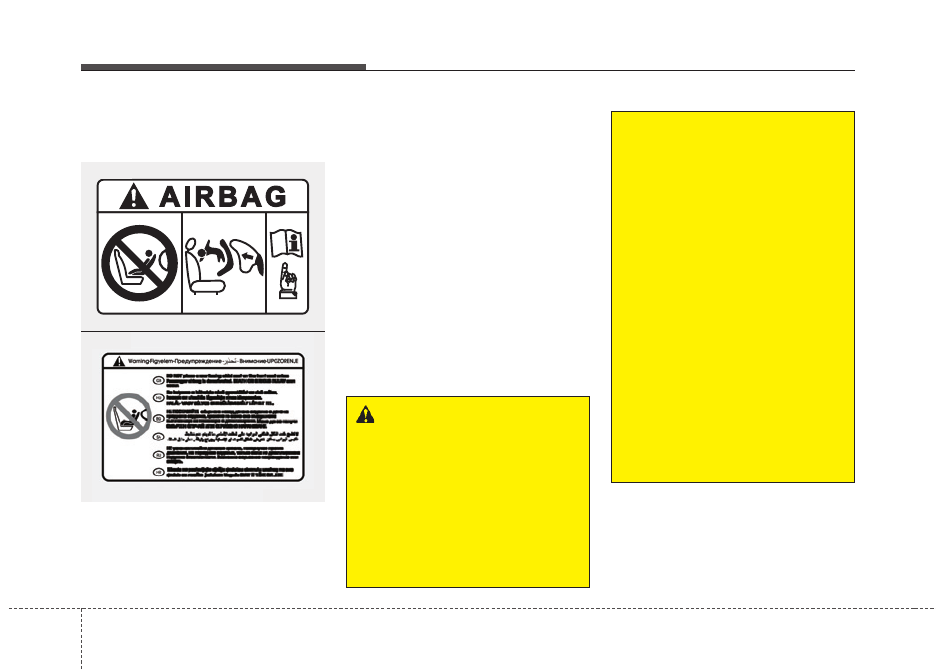

Не устанавливайте детское
удерживающее устройство на
сиденье переднего пассажира

Запрещается устанавливать на
сиденье переднего пассажира детское
удерживающее устройство,
обращенное назад.

Раскрывающаяся подушка
безопасности может ударить по
обращенному назад детскому
удерживающему устройству и нанести
ребенку серьезные травмы или
привести к летальному исходу.
Кроме того, не следует устанавливать
на сиденье переднего пассажира также
и обращенные вперед ДУУ.
Раскрывающаяся фронтальная
подушка безопасности может ударить
по обращенному назад детскому
удерживающему устройству и привести
к серьезному травмированию или
смерти ребенка. Фронтальную подушку
безопасности пассажира на переднем
сиденье можно активировать или
дезактивировать специальным
выключателем (при наличии).

ОСТОРОЖНО

• ЗАПРЕЩАЕТСЯ устанавливать

детское удерживающее
устройство, обращенное назад,
на сиденье, перед которым
находится АКТИВНАЯ
ПОДУШКА БЕЗОПАСНОСТИ.
Это может привести к
СЕРЬЕЗНОЙ ТРАВМЕ или
СМЕРТИ РЕБЕНКА.

(продолжение)

(продолжение)
• Не устанавливайте детское

удерживающее устройство на
сиденье переднего пассажира.
Раскрывающаяся фронтальная
подушка безопасности может
ударить по нему и привести к
серьезному травмированию
или смерти ребенка.

• Для перевозки детей на

боковых задних сиденьях
автомобилей, оснащенных
боковыми подушками
безопасности и/или шторками
безопасности необходимо
устанавливать ДУУ как можно
дальше от дверей и проверять
надежность крепления.
Раскрытие боковой подушки
безопасности и/или шторки
безопасности может привести к
серьезному травмированию
или смерти ребенка,
независимо от его возраста.

OYDESA2042

OLM034310

■ Tип А

■ Tип B

3 63

Системы безопасности автомобиля

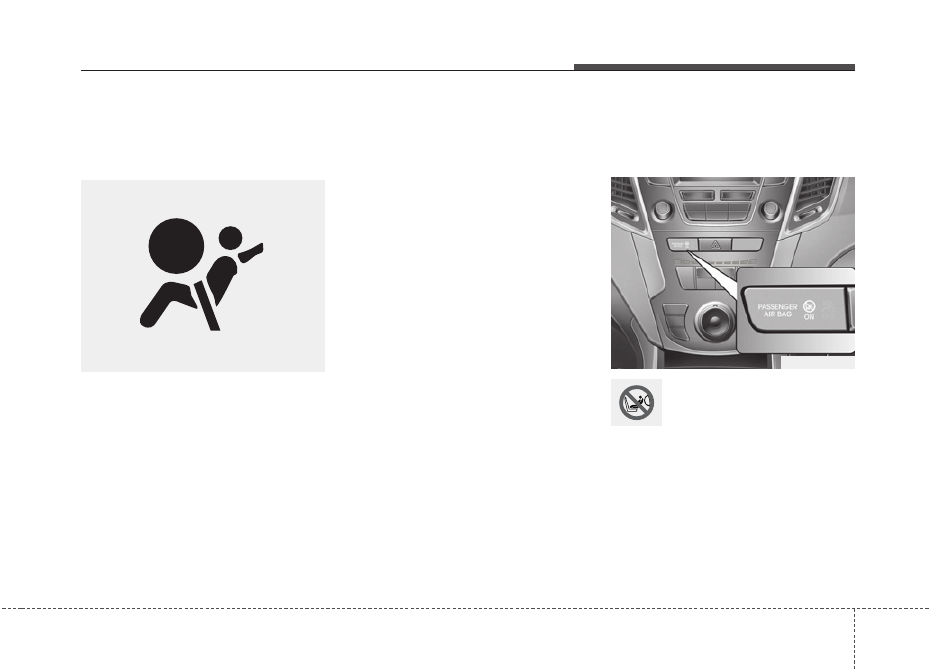

Контрольная лампа и индикатор
подушки безопасности

Контрольная лампа подушки
безопасности

Контрольная лампа подушек
безопасности на приборной панели
предназначена для предупреждения
водителя о возможной неисправности
системы пассивной безопасности
(SRS).

При включении зажигания
контрольная лампа должна гореть
приблизительно 6 секунд, а затем
погаснуть.
В следующих случаях требуется
проверка системы.
• При включении зажигания не

загорается лампа (должна гореть
короткое время).

• Лампа не гаснет приблизительно

через 6 секунд.

• Лампа загорается во время

движения автомобиля.

• Когда замок безопасности находится

в положении ВКЛ (ON), мигает
индикатор.

Индикатор активации
фронтальной подушки
безопасности пассажирского
сиденья (при наличии)

После включения зажигания
индикатор активации
фронтальной подушки
безопасности пассажира на

переднем сиденье загорается
приблизительно на 4 секунды.
Он также загорается при замыкании
выключателя этой подушки и горит в
течение 60 секунд.

W7-147

ODMESA2002

Системы безопасности автомобиля

64

3

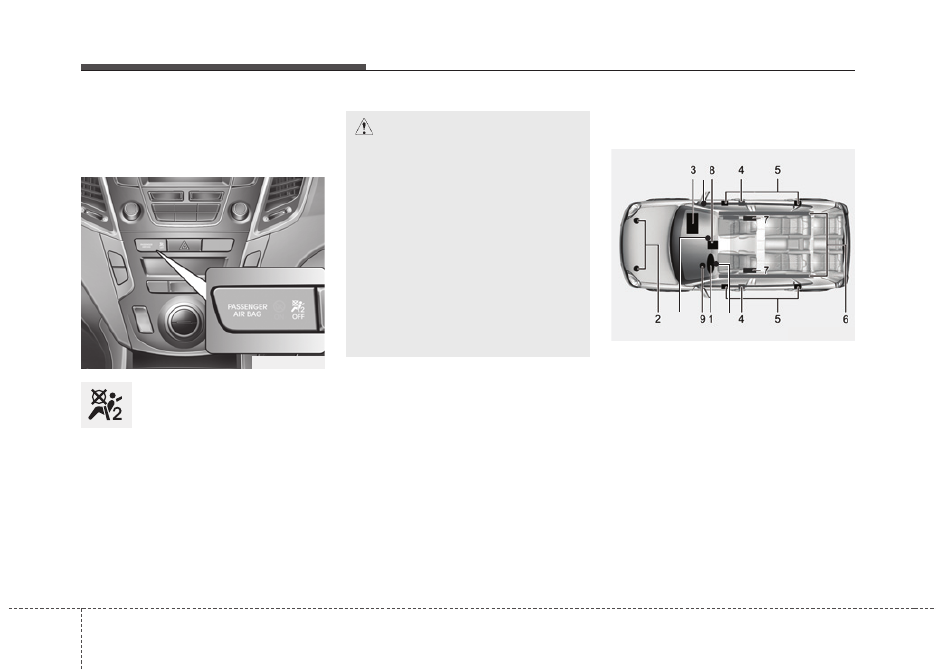

Индикатор деактивации
фронтальной подушки
безопасности пассажира на
переднем сиденье (при наличии)

Он загорается
приблизительно на 4
секунды после включения
зажигания.

Индикатор деактивации фронтальной
подушки безопасности пассажира на
переднем сиденье также загорается
при размыкании выключателя этой
подушки и гаснет при его замыкании.

Компоненты и функции
системы SRS

В систему подушек безопасности SRS
входят следующие элементы:
1.

Модуль передней подушки
безопасности водителя

2. Датчики лобового удара
3.

Модуль передней подушки
безопасности пассажира*

4. Системы преднатяжителей ремней

безопасности*

5. Датчики бокового удара*
6. Модули надувных шторок*
7.

Модули боковых подушек
безопасности*

ODMESA2005

ВНИМАНИЕ

В случае неисправности
выключателя фронтальной
подушки безопасности
индикатор ее деактивации
гореть не будет (индикатор
активации загорается и
приблизительно через 60 секунд
гаснет), а сама подушка будет
раскрываться при лобовом
столкновении даже в положении
разомкнутого выключателя.
В этом случае обратитесь к
уполномоченному дилеру
HYUNDAI для проверки системы.

ODM029200A

10

10

11

11

12

12

3 65

Системы безопасности автомобиля

8. Блок управления системой подушек

безопасности SRS (SRSCM)/Датчик
переворачивания*

9. Контрольная лампа неисправности

подушек безопасности

10. Контрольная лампа отключения

передней подушки безопасности
пассажира (только для переднего
пассажирского сиденья)*

11.

Переключатель для включения/
отключения передней подушки
безопасности пассажира*

12.

Модуль коленной подушки
безопасности водителя*

*: при наличии

Когда ключ зажигания находится в
положении “ON”, блок SRSCM
постоянно контролирует все
компоненты системы с целью оценки
достаточности фронтального,
околофронтального или бокового
удара для раскрытия подушки или
срабатывания ремня безопасности.

После включения зажигания на
приборной панели в течение прибл. 6
секунд будет гореть контрольная
лампа подушек безопасности SRS,
после чего она должна погаснуть.

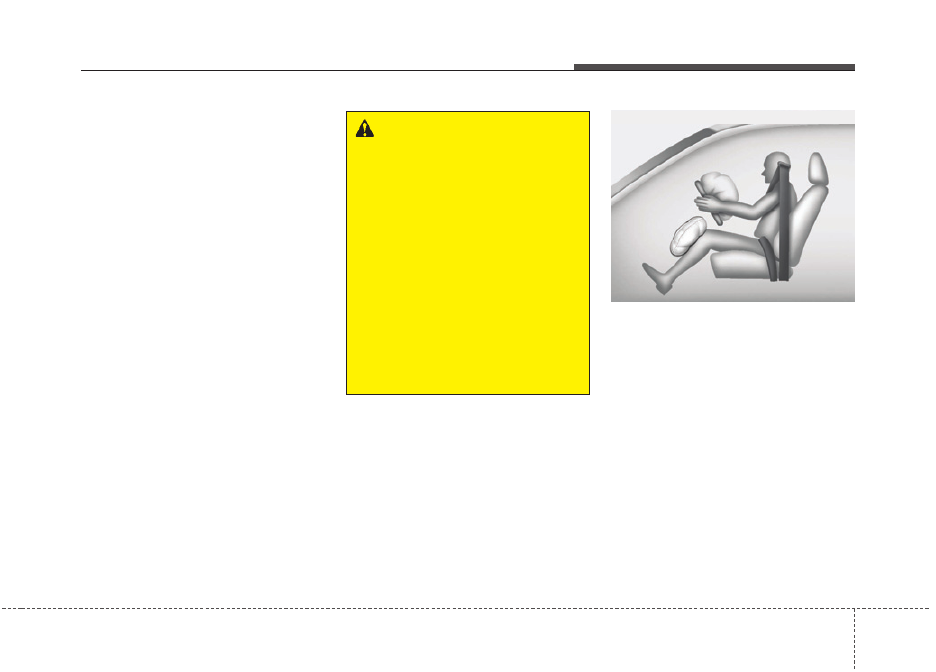

Модули фронтальных подушек
безопасности расположены в центре
рулевого колеса и на передней панели
пассажира на перчаточным ящиком
и/или в коленном буфере со стороны
водителя. Если блок SRSCM
регистрирует фронтальный удар
достаточной силы, он автоматически
раскрывает передние подушки
безопасности.

OHM039102N

Фронтальная подушка безопасности водителя (1)

ОСТОРОЖНО

Возникновение одного из
следующих условий указывает
на неисправность системы SRS.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
• При включении зажигания не

загорается лампа (должна
гореть короткое время).

• Лампа не гаснет

приблизительно через 6
секунд.

• Лампа загорается во время

движения автомобиля.

• Лампа мигает при включенном

зажигании.
