Фара ближнего света (сторона переднего пассажира)

1. Включите ближний свет с водителем (75 кг) в транспортном средстве.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

W1 (Ближний свет)

Ось АВТОМОБИЛЯ

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра лампы фары

МАССА

ЛИНИЯ ОТРЕЗА

Вертикальная линия центра лампы левой фары

H1(Б

л

ижний св

е

т)

Техническое обслуживание

112

7

ODMEMC2024

Передние противотуманные фары

1. Включите противотуманные фары с водителем (75 кг) в транспортном средстве.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

W3 (Передние

противотуманные фары)

Ось АВТОМОБИЛЯ

Вертикальная линия центра лампы
правой противотуманной фары

Верхняя

граница

МАССА

ЛИНИЯ ОТРЕЗА

Вертикальная линия центра лампы
левой фары

Горизонтальная линия центра
лампы фары

H3 (Пере

дние

п

р

от

и

в

от

у

м

а

н

н

ы

е

фары)

60180

7 113

Техническое обслуживание

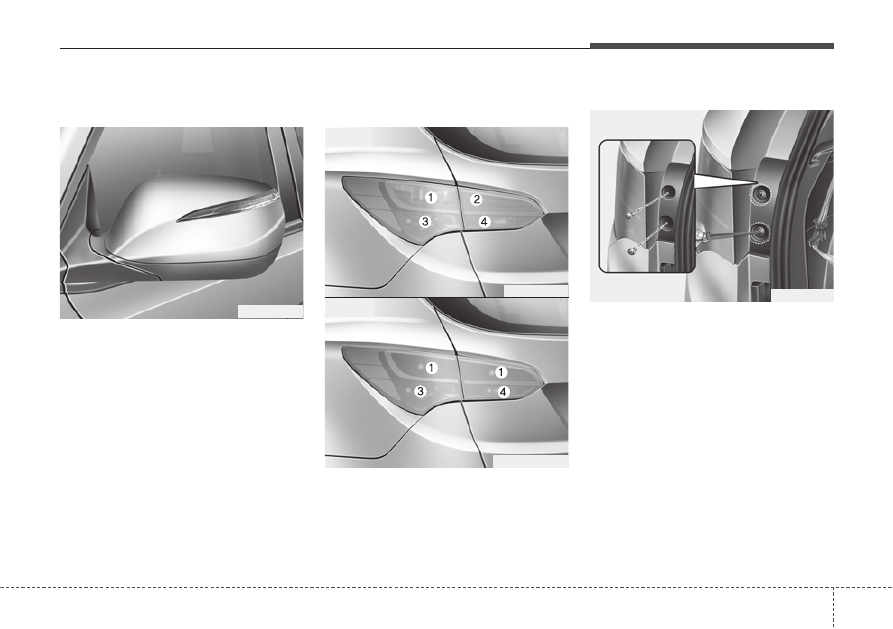

Замена лампы бокового
повторителя указателя поворота

Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

Замена лампы заднего
комбинированного фонаря

(1) Стоп-сигнал / габаритный фонарь
(2) Габаритный фонарь
(3) Задний указатель поворота
(4) Фонарь света заднего хода

Наружное освещение

Задний указатель поворота / стоп-сигнал
и задний фонарь
1.

Откройте дверь багажного
отделения.

2.

Ослабьте фиксирующие винты
лампы в сборе с помощью отвертки
для винтов с головкой Philips.

3.

Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.

4.

Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.

ODM072033

ODMEMC2007

■ Tип А

■ Tип В

ODM072031

ODM072034

Техническое обслуживание

114

7

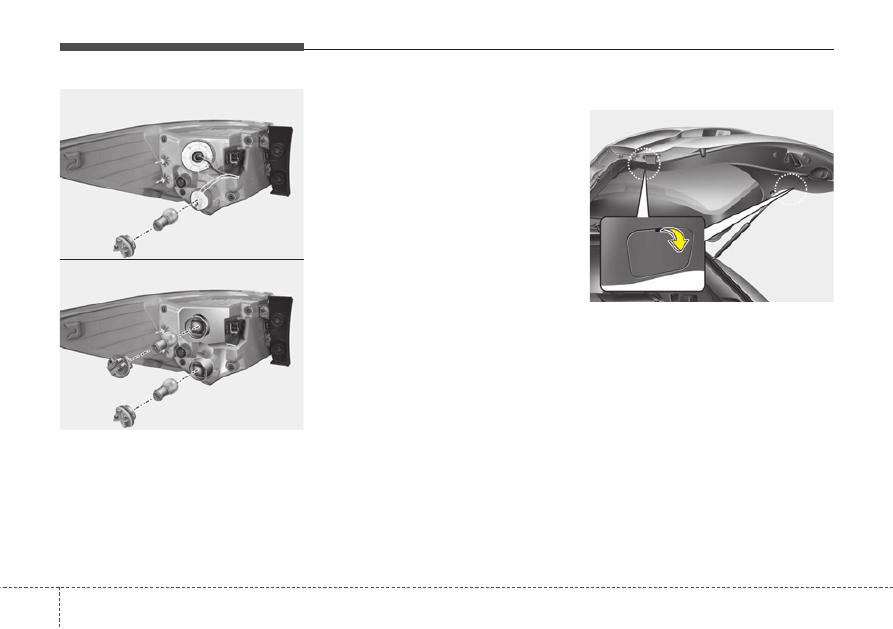

5. Отделите гнездо от деталей узла,

вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях
узла.

6. Извлеките лампу из гнезда, нажав

на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.

7. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

8.

Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.

9. Установите узел лампы обратно на

кузов автомобиля.

Внутренний фонарь

1. Остановите двигатель.
2. Откройте дверь задка.
3. Удалите крышку для обслуживания

при помощи отвертки с плоским
наконечником.

ODM072035

ODMEMC2010

■ Tип А

■ Tип В

ODM072036
