Характеристики автомобиля

4 183

Фильтр системы климат-

контроля

Воздушный фильтр климат-контроля
установлен за перчаточным ящиком и
предназначен для очистки
поступающего в салон воздуха от
пыли или других загрязнителей,
поступающих с наружным воздухом
через систему кондиционирования. С
течением времени фильтр забивается,
что вызывает уменьшение воздушного
потока через вентиляционные каналы
и, как следствие, к скоплению влаги на
внутренней поверхности ветрового
стекла даже при выборе режима
поступления наружного (свежего)
воздуха.

В этом случае рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для замены фильтра
системы климат-контроля.

✽ К СВЕДЕНИЮ

• Производите замену воздушного

фильтра согласно графику
технического обслуживания.
В случае тяжелых условий
эксплуатации автомобиля
(например, запыленные и неровные
дороги) воздушный фильтр климат-
контроля необходимо проверять и
заменять чаще.

• В случае резкого снижения расхода

воздуха рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.

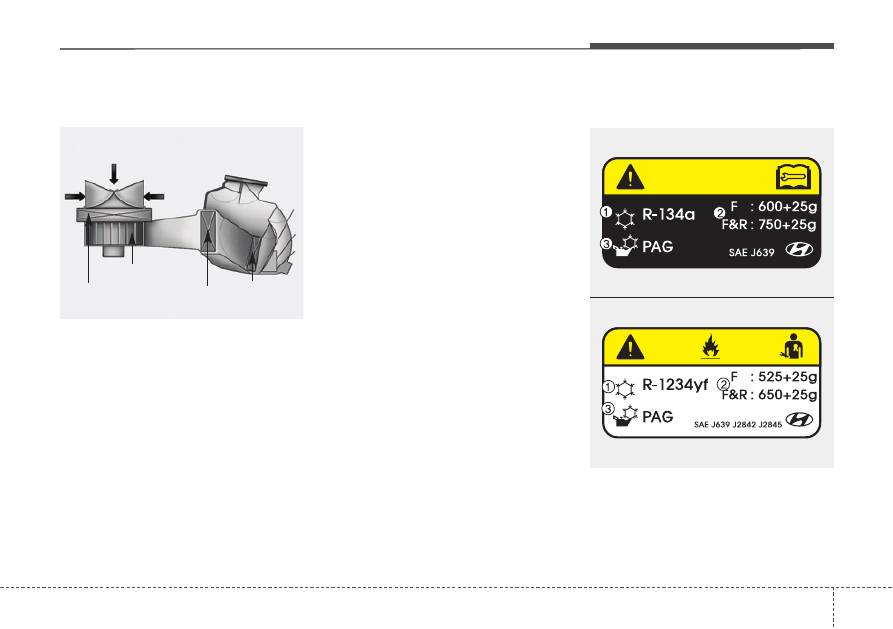

Фактический хладагент

кондиционера

❈ Этикетка на вашем автомобиле

может отличаться от показанной на
рисунке.

1LDA5047

Внешний

воздух

Подача воздуха

в режиме

рециркуляции

Фильтр системы

управления микро-

климатом

Вентилятор

Испаритель

Отопитель

ODMECL2006

ODMECL2007

■ Пример

Tип B

Tип A

Характеристики автомобиля

184

4 184

4

Этикетка хладагента кондиционера
Условные обозначения на этикетке
хладагента кондиционера:

1. Класс хладагента
2. Количество хладагента
3. Класс хладагента компрессора

Узнать, какой именно хладагент
кондиционера используется на
данном автомобиле, можно по
этикетке под капотом. Более
подробная информация о месте
расположения этикетки хладагента
кондиционера приводится в разделе 8.

Проверка количества

хладагента и смазочного

материала компрессора

Если количество хладагента
недостаточно, производительность
системы кондиционирования воздуха
ниже номинальной. Плохо влияет на
систему кондиционирования воздуха
также и избыточное количество
хладагента.
Следовательно, при обнаружении
отклонений рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.

ОСТОРОЖНО

- Транспортные средства

с хладагентом R-134a*

Поскольку хладагент
находится под очень
высоким давлением, к
о б с л у ж и в а н и ю
с

и

с

т

е

м

ы

кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.

4 185

Характеристики автомобиля

4 185

*: В зависимости от действующих на

момент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a
или R-1234yf.

ОСТОРОЖНО

- Транспортные средства

с хладагентом R-1234yf*

Поскольку хладагент
находится под очень
высоким давлением и
с п о с о б е н
воспламеняться, к

о б с л у ж и в а н и ю
с

и

с

т

е

м

ы

кондиционирования
воздуха должен

допускаться только обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования транспортного
средства или травмированию
персонала.

Характеристики автомобиля

186

4 186

4

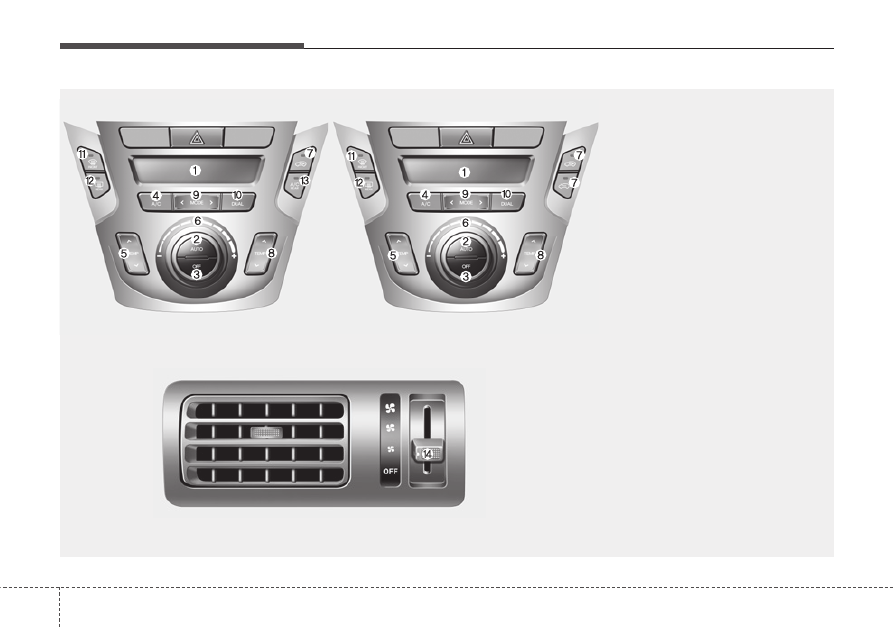

АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ (ПРИ НАЛИЧИИ)

ODM042285/ODMECL2010/OXM049141

1. Дисплей кондиционера
2. Кнопка включения автоматического

режима

3. Кнопка отключения переднего

вентилятора

4. Кнопка включения кондиционера*
5. Ручка регулятора температуры

воздуха в зоне водителя

6. Переключатель скорости переднего

вентилятора

7. Кнопка регулятора впуска воздуха
8. Ручка регулятора температуры

воздуха в зоне пассажира

9. Регулятор температуры для

пассажира

10. Кнопка режима двойного

управления температурой

11. Кнопка включения обогревателя

ветрового стекла

12. Кнопка включения обогревателя

ветрового стекла

13. Кнопка ВКЛ/ВЫКЛ кондиционера

3-его ряда сидений*
(управляется с передних сидений)

14. Рычаг управления скоростью

работы вентилятора системы
кондиционирования воздуха в зоне
3-го ряда*

* при наличии

■

■ Tип A

■ Tип B

■

■ Управление кондиционированием воздуха в зоне сидений 3-го ряда

(для системы климат-контроля типа A)
