Hyundai Getz. Регулировка света фар






Hyundai Getz. Регулировка фар головного света

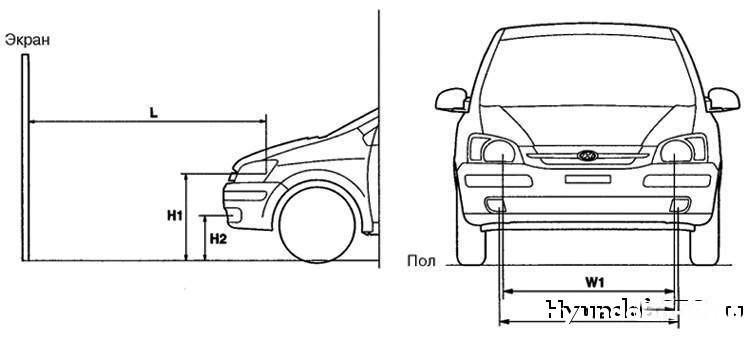

 Рисунок 7.42. Схема регулировки фар: Н1 – высота центра лампы фары головного света над поверхностью земли; Н2 – высота центра лампы противотуманной фары над поверхностью земли; W1 – расстояние между центрами ламп фар головного света; W2 – расстояние между центрами ламп противотуманных фар; L – расстояние между лампой фары головного света и экраном




Схема регулировки показана на рисунок 7.42.
Регулировку направления световых пучков фар проводите с помощью прибора в соответствии с инструкцией его изготовителя.


        ПРИМЕЧАНИЕ
Регулировку света фар проводите в соответствии с законодательными актами, действующими в регионе, где эксплуатируется автомобиль.

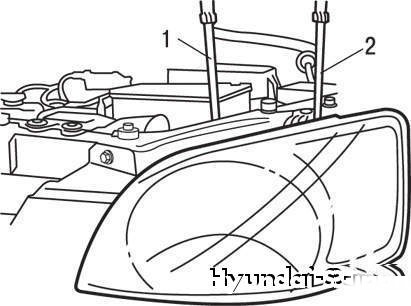

 Рисунок 7.40. Регулировка фар головного света: 1 – регулировка пучка света в горизонтальном направлении; 2 – регулировка пучка света в вертикальном направлении




Свет фар регулируется вращением регулировочных винтов (рисунок 7.40). При отсутствии специального оборудования регулировку можно проводить следующим образом.
Установите требуемое давление в шинах колес. В автомобиле не должно быть никакого груза, кроме водителя, запасного колеса и бортового инструмента. Аккумулятор и фары должны быть в исправном состоянии.
Установите автомобиль на ровную горизонтальную площадку.
На экране для регулировки проведите две вертикальные и одну горизонтальную линии. Точки пересечения линий определяют положение центров световых пучков фар.
Регулировочными винтами переместите наиболее яркие участки световых пучков в точки пересечения линий на экране.
Регулировку проводите при включенном ближнем свете фар.


Регулировка противотуманных фар
Регулировку противотуманных фар производите, как указано для фар головного света, при исправном состоянии противотуманных фар и аккумуляторной батареи.

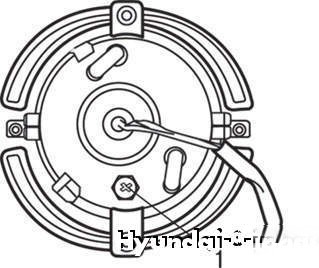

 Рисунок 7.41. Противотуманная фара (вид сзади): 1 – регулировочный винт




Отрегулируйте направление световых пучков противотуманных фар регулировочным винтом (рисунок 7.41).
Схема регулировки показана на рисунок 7.42.
Включите ближний свет фар (автомобиль без водителя).

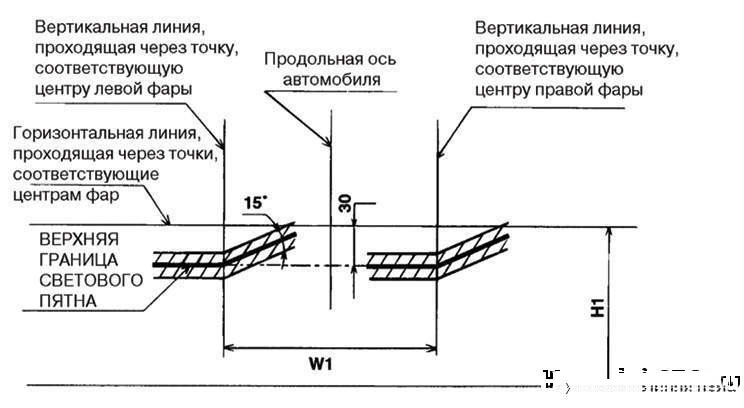

 Рисунок 7.43. Схема регулировки фар головного света




Отрегулируйте положение световых пучков фар так, чтобы верхние границы световых пятен расположились в пределах заштрихованной зоны экрана (рисунок 7.43).
Включите противотуманные фары (автомобиль без водителя).

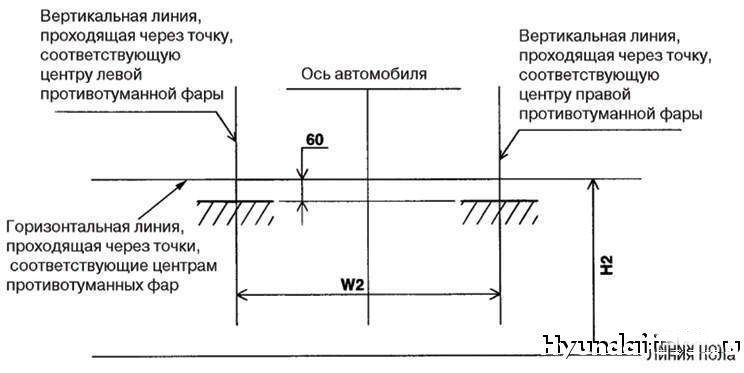

 Рисунок 7.44. Схема регулировки противотуманных фар




Отрегулируйте положение световых пятен так, чтобы их верхняя граница находилась в месте, показанном на рисунок 7.44 (заштрихованные участки).


Замена ламп

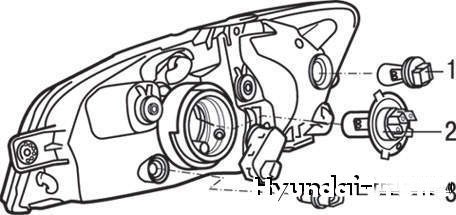

 Рисунок 7.45. Лампы фары головного света:
1 – лампа указателя поворота; 2 – лампа ближнего/дальнего света; 3 – лампа габаритного света




Лампы фары головного света показаны на рисунок 7.45.
Для замены лампы ближнего/дальнего света снимите крышку с задней части фары. Отсоедините провода от лампы, выведите из пазов усики пружинного фиксатора и выньте лампу.


        ПРЕДУПРЕЖДЕНИЯ
Не касайтесь колбы лампы голыми руками. Жир от пальцев, оставшийся на колбе лампы, испаряется и может осесть на рефлекторе (отражателе), что приведет к его потемнению. Возникшие по неосторожности пятна от прикосновения к колбе протрите чистой тряпкой без ворса или удалите спиртом.
Обязательно заменяйте перегоревшие лампы лампами того же типа.


Для замены лампы габаритного света выньте из оптического элемента патрон в сборе с лампой и выньте лампу из патрона.
Чтобы заменить лампу указателя поворота снимите контактный разъем с патрона, поверните патрон в сборе против часовой стрелки и выньте его из гнезда.


Снятие и установка фар
Снятие и установка  фары головного света
Отсоедините провод от отрицательной клеммы («–») аккумуляторной батареи.
Отверните два болта крепления верхней облицовки переднего бампера.
Отверните болты крепления блок-фары и разъедините контактные разъемы.
Установка проводится в порядке, обратном снятию.


Снятие и установка противотуманных фар
Отсоедините провод от отрицательной клеммы («–») аккумуляторной батареи.
Снимите передний подкрылок.

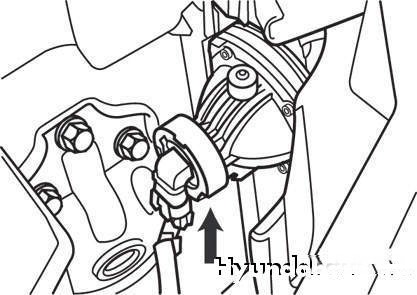

 Рисунок 7.46. Контактный разъем противотуманной фары




Снимите противотуманную фару, отвернув винты крепления, и разъедините контактный разъем (рисунок 7.46).
Установка фары проводится в порядке, обратном снятию.


Задние фонари
Снятие и установка лампы  указателя поворота
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

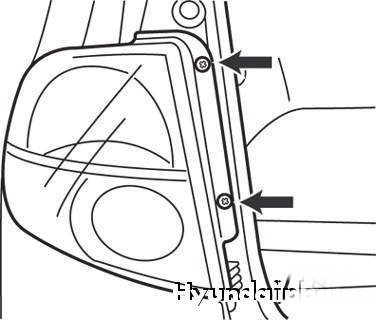

 Рисунок 7.47. Винты крепления заднего фонаря




Отверните два винта крепления заднего фонаря (рисунок 7.47).
Разъедините контактный разъем заднего фонаря.
Установка проводится в порядке, обратном снятию.
Снятие и установка фонарей,  установленных в двери задка,  лампы стояночного света и фонарей  освещения номерного знака
Отсоедините провод от отрицательной клеммы («–») аккумуляторной батареи.

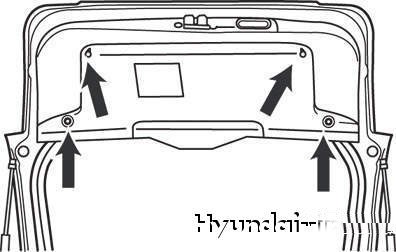

 Рисунок 7.48. Винты крепления обивки двери задка




Снимите обивку двери задка (рисунок 7.48).
Выньте лампу освещения номерного знака и разъедините контактный разъем.
Установка проводится в порядке, обратном снятию.
