Hyundai Getz.
Замена шаровой опоры и защитного чехла стойки передней подвески
Снятие шаровой опоры и защитного чехла |

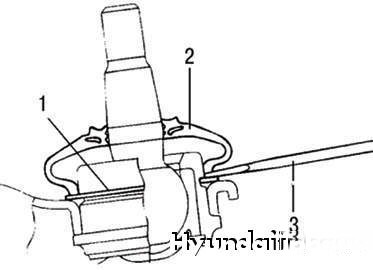

Рисунок
4.14. Защитный чехол шаровой опоры рычага
подвески: 1 – стопорное кольцо; 2 – чехол; 3 –
отвертка |
|
|
Снимите защитный чехол шаровой опоры рычага подвески отверткой с
плоским лезвием (рисунок
4.14). |

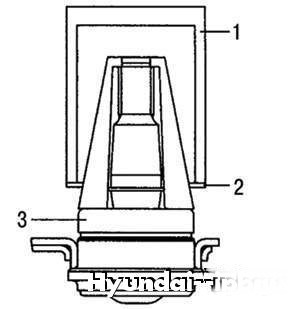

Рисунок
4.15. Установка стопорного кольца шаровой опоры:
1 – приспособление 09545-1С000А или
09545-1C000B; 2 – стопорное кольцо; 3 – шаровая
опора |
|
|
Установите с помощью приспособления 09545-1С000А/В стопорное
кольцо (рисунок
4.15). |
С помощью приспособления 09545-1С000А/В установите новый
защитный чехол. |
Снимите стопорное кольцо. |

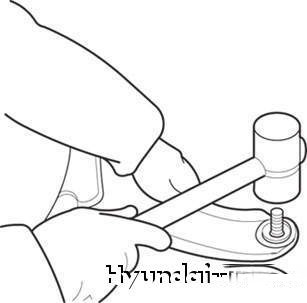

Рисунок
4.16. Снятие шаровой опоры из рычага подвески |
|
|
Пластмассовой киянкой выбейте палец шаровой опоры из рычага
подвески (рис 4.16). |
Рисунок
4.17. Запрессовка шаровой опоры в рычаг подвески |
|
|
С помощью приспособления 09545-11000А/В запрессуйте в рычаг
подвески новую шаровую опору (рисунок
4.17). |
Вложите смазку Variant R-2 в чехол и на палец шарнира. |
Проверка технического состояния |
– сайлентблоки на наличие износа и повреждений; |
– рычаг подвески на наличие деформаций или поломки; |
– чехол шаровой опоры на наличие трещин и повреждений; |
– все болты крепления на наличие повреждений и деформации; |

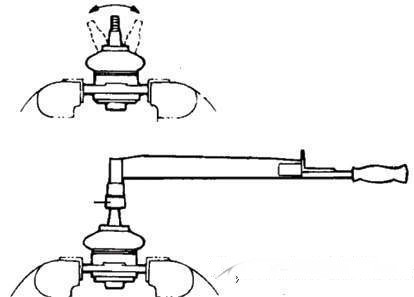

Рисунок
4.18. Проверка технического состояния шаровой
опоры с помощью динамометрического ключа |
|
|
– момент сопротивления проворачиванию пальца шаровой опоры (рисунок
4.18). |
При наличии трещины в чехле опоры замените шаровую опору в
сборе. |
Несколько раз покачайте палец шарового шарнира. |
Проверьте момент сопротивления проворачиванию пальца шаровой
опоры. |
Контрольное значение 3,5–10 Н·м. |
Если момент проворачивания пальца шаровой опоры превышает
указанный верхний предел, замените шаровую опору. Если момент
проворачивания шарнира меньше нижнего предела, допускается его
дальнейшее использование при условии отсутствия заедания и
чрезмерного люфта. |
