Hyundai Getz. Рычаг подвески

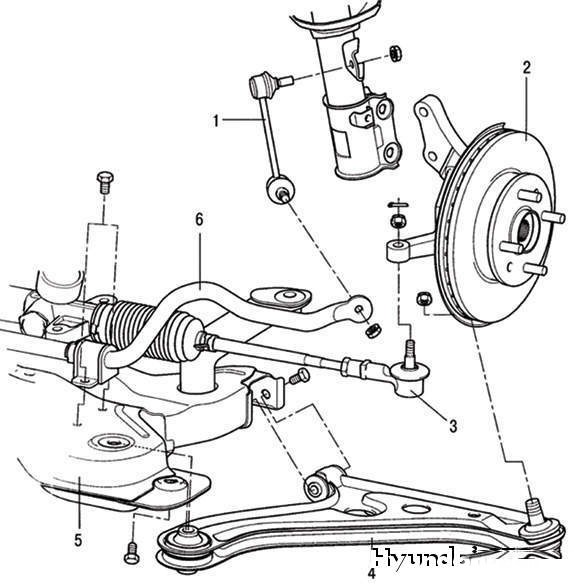

 Рисунок 4.10. Рычаг передней подвески: 1 – стойка стабилизатора поперечной устойчивости; 2 – тормозной диск; 3 – рулевая тяга; 4 – рычаг подвески; 5 – подрамник; 6 – штанга стабилизатора поперечной устойчивости




Рычаг передней подвески показан на рисунок 4.10.
Снятие
Снимите переднее колесо.

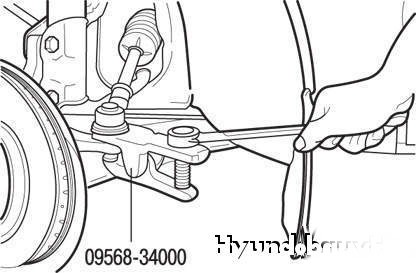

 Рисунок 4.11. Выпрессовка пальца шарового шарнира наконечника рулевой тяги из поворотного кулака




Выпрессуйте палец шарового шарнира наконечника рулевой тяги из поворотного кулака с помощью съемника 09568-34000 (рисунок 4.11).

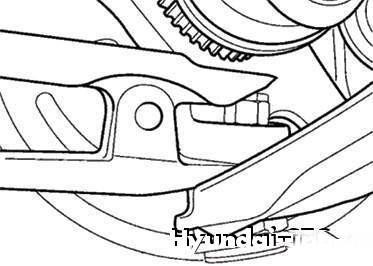

 Рисунок 4.12. Выпрессовка пальца шаровой опоры из поворотного кулака




Выпрессуйте с помощью  съемника  09568-34000 шаровую опору из рычага подвески (рисунок 4.12).
Отверните болты крепления стойки подвески к поворотному кулаку.

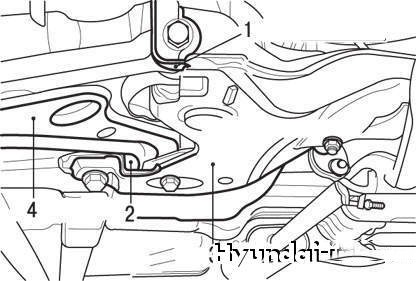

 Рисунок 4.13. Сайлентблоки рычага подвески: 1 – сайлентблок А; 2 – сайлентблок G; 3 – подрамник; 4 – рычаг подвески




Отверните болты крепления сайлентблоков А и G (рисунок 4.13) рычага подвески.
Снимите рычаг подвески.
Установка
Установка рычага подвески проводится в порядке, обратном снятию.
Затяните резьбовые соединения указанными ниже моментами.
Момент затяжки, Н·м:
Гайки крепления колеса.....90–100
Гайка крепления пальца шаровой опоры рычага подвески.....60–72
Болт крепления сайлентблока А (см. рисунок 4.13).....95–120
Болт крепления сайлентблока G (см. рисунок 4.13).....130–150
Гайки крепления пальцев шаровых шарниров стойки стабилизатора поперечной устойчивости.....35–45
