Hyundai Getz.
Электрический вентилятор системы охлаждения двигателя 1,5 и 1,6 л.
Проверка технического состояния |

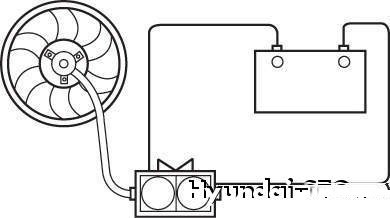

Рисунок
2.121. Проверка работоспособности
электродвигателя вентилятора |
|
|
Убедитесь, что электровентилятор включается при подаче
напряжения аккумуляторной батареи на выводы электродвигателя (рисунок
2.121). |
Убедитесь в отсутствии посторонних шумов во время работы
электровентилятора. |
Пробка радиатора системы охлаждения |
Проверка технического состояния |

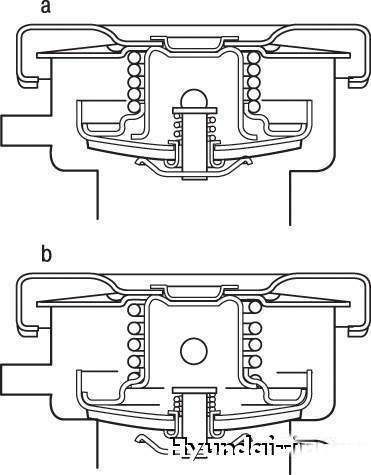

Рисунок
2.122. Схема работы пробки радиатора: |
a – при снижении давления до 81,4–108,0
кПа (0,83–1,1 кгс/см2); b – при разрежении 6,86
кПа (0,07 кгс/см2) |
|
|
Проверьте пробку радиатора на отсутствие повреждений, трещин и
ухудшение свойств материала прокладки (потеря упругости) (рисунок
2.122). |
Присоедините пробку к приспособлению для проверки пробки
радиатора. |

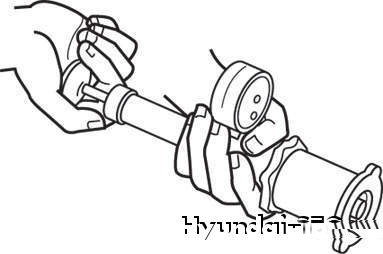

Рисунок
2.123. Приспособление для проверки
работоспособности пробки радиатора |
|
|
С помощью насоса приспособления создавайте давление до
прекращения отклонения стрелки манометра (рисунок
2.123). |
Пробка радиатора исправна, если стрелка манометра в течение 10 с
показывает давление выше рабочего. |
Термостат системы охлаждения |

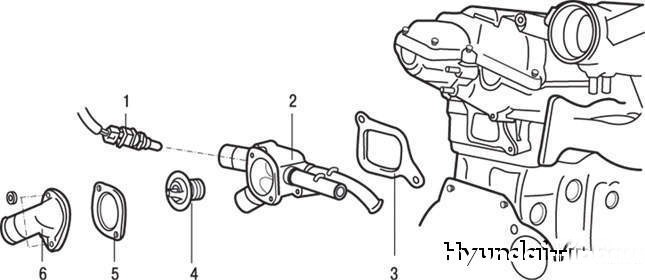

Рисунок
2.124. Термостат системы охлаждения: 1 – датчик
температуры охлаждающей жидкости; 2 – корпус
термостата; 3 – прокладка; 4 – термостат; 5 –
прокладка; 6 – подводящий патрубок |
|
|
Слейте охлаждающую жидкость так, чтобы ее уровень в рубашке
охлаждения двигателя был на уровне термостата или ниже. |
Снимите подводящий патрубок и прокладку. |
Проверка технического состояния |

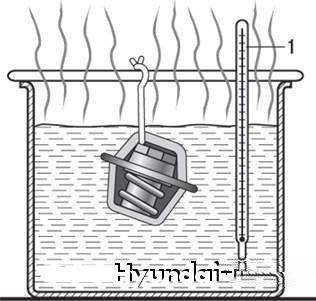

Рисунок
2.125. Схема проверки термостата: 1 – термометр |
|
|
Проверьте температуру открытия клапана термостата, погрузив
термостат в горячую охлаждающую жидкость (рисунок
2.125). При необходимости замените термостат. |
Температура начала открытия клапана термостата –82 °С. |
Температура полного открытия клапана термостата –95 °С. |
Проверьте правильность посадки фланца клапана термостата в
гнезде корпуса термостата. Если термостат установлен
неправильно, то его нижняя часть будет касаться ребра внутри
подводящего патрубка, что приведет к нарушению работы
термостата. |
Установите отводящий патрубок с новой прокладкой. |
Залейте в систему свежую охлаждающую жидкость. |
Датчик температуры охлаждающей жидкости |
Слейте охлаждающую жидкость так, чтобы ее уровень в рубашке
охлаждения двигателя был на уровне термостата или ниже. |
Снимите датчик температуры охлаждающей жидкости. |
Проверка технического состояния |
Погрузите датчик в горячую охлаждающую жидкость. |

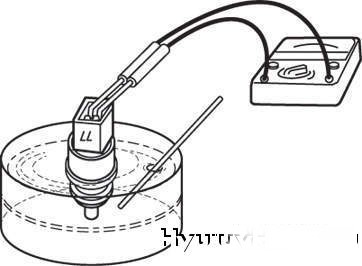

Рисунок
2.126. Схема проверки датчика температуры
охлаждающей жидкости |
|
|
Проверьте, соответствует ли сопротивление датчика норме (рисунок
2.126). |
Сопротивление датчика при температуре 20 °С должно быть
2,31–2,59 кОм. |
Вверните рукой датчик температуры охлаждающей жидкости в
отверстие в корпусе термостата. |
Затяните датчик моментом 20–40 Н·м. |
Залейте в систему свежую охлаждающую жидкость. |
