Hyundai Getz. Радиатор системы охлаждения двигателя 1,3 л



Снятие

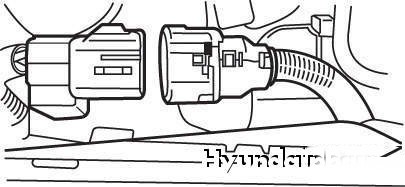

 Рисунок 2.98. Разъем электродвигателя вентилятора системы охлаждения




Разъедините разъем электродвигателя вентилятора (рисунок 2.98).
Установите ручку переключателя температуры в положение, соответствующее максимальной температуре подаваемого в салон воздуха.

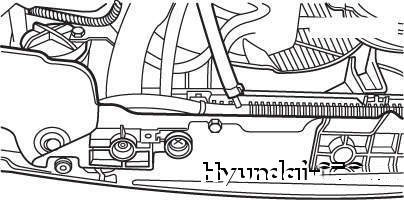

 Рисунок 2.99. Пробка сливного отверстия радиатора




Ослабьте  затяжку пробки сливного отверстия радиатора (рисунок 2.99) и слейте охлаждающую жидкость.

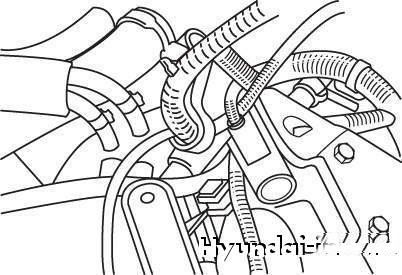

 Рисунок 2.100. Отсоединение от автоматической коробки передач шлангов охладителя масла




На автомобилях с автоматической коробкой передач отсоедините от коробки передач шланги охладителя масла (рисунок 2.100).

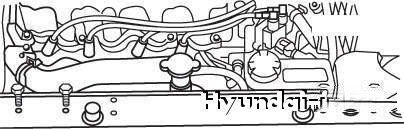

 Рисунок 2.101. Болты крепления радиатора




Отверните болты крепления радиатора (рисунок 2.101).
Отсоедините от радиатора подводящий и отводящий шланги и шланг расширительного бачка.


ПРЕДУПРЕЖДЕНИЕ
Заглушите отверстия шлангов охладителя масла и штуцеров коробки передач для предотвращения вытекания масла и для защиты системы от загрязнения.


Снимите радиатор вместе с электровентилятором.
Снимите электровентилятор с радиатора.
Проверка технического состояния
Проверьте радиатор на наличие погнутых или сломанных пластин.
Проверьте радиатор на наличие следов коррозии, повреждений, ржавчины и накипи.
Проверьте шланги радиатора на образование трещин, повреждений и ухудшение свойств материала.
Проверьте расширительный бачок на наличие повреждений.
Проверьте исправность пружины пробки радиатора.
Проверьте давление открытия клапана пробки радиатора с помощью приспособления для проверки системы охлаждения.
Проверьте прокладку пробки радиатора на наличие трещин и повреждений.
Установка
Залейте в радиатор и расширительный бачок чистую охлаждающую жидкость.
Пустите и прогрейте двигатель до открытия клапана термостата.
Остановите двигатель.
Снимите пробку радиатора и долейте охлаждающую жидкость до кромки наливной горловины, затем долейте жидкость в расширительный бачок до верхней метки («МАХ»).
Убедитесь в отсутствии утечек жидкости из радиатора, через шланги и соединения.
