Hyundai Solaris 2017 года. Руководство - часть 107

7-74

Техническое обслуживание

4. Отсоедините разъем от патро-

на лампы.

5. Отцепите  пружинный  фикса-

тор  лампы,  сжав  его  концы

пальцами и потянув фиксатор

вверх.

6. Извлеките  лампу  из  блок-

фары.

7. Установите  новую  лампу  и

закрепите ее пружинным фик-

сатором,  совместив  его  с

пазом на лампе.

8. Подсоедините разъем к патро-

ну лампы.

9. Установите  крышку  лампы

фары,  вращая  ее  по  часовой

стрелке.

Информация

После дорожно-транспортного про-

исшествия  или  после  повторной

установки  блок-фары  нужно  обра-

титься  к  авторизованному  дилеру

HYUNDAI для выполнения регули-

ровки фар.

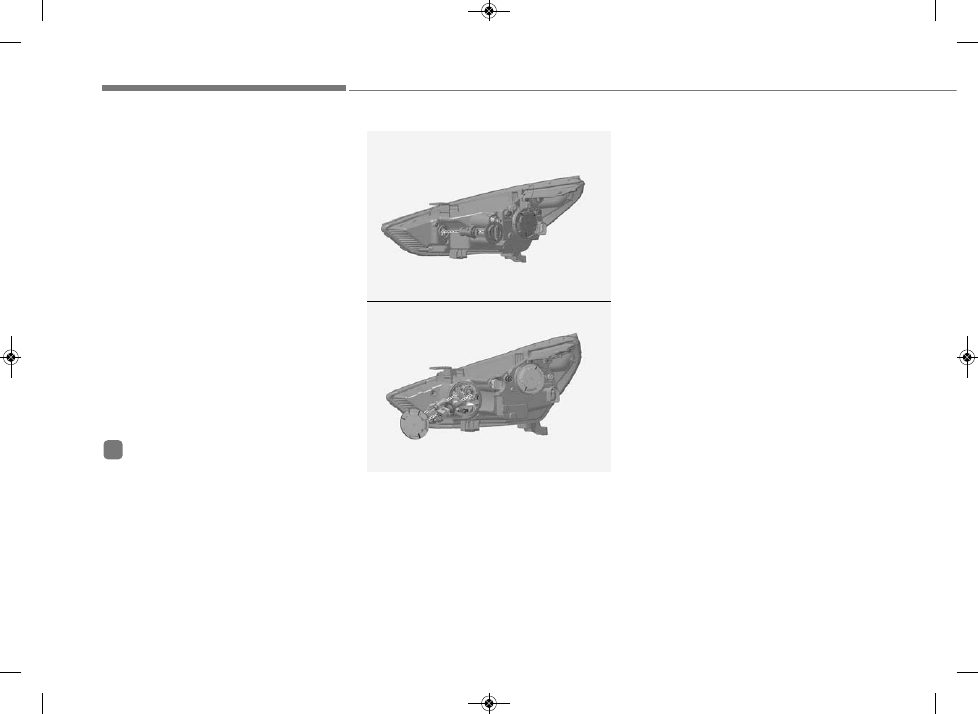

Лампа указателя поворота/лампа

габаритного фонаря

1. Откройте капот.
2. Отсоедините  кабель  от  отри-

цательной клеммы аккумуля-

торной батареи.

3. Извлеките патрон из узла вра-

щением против часовой стрел-

ки до совмещения выступов на

патроне с прорезями узла.

4. Извлеките  лампу  из  патрона,

нажав на нее и повернув про-

тив часовой стрелки до совме-

щения  выступов  на  лампе  с

прорезями  патрона.  Извлеките

лампу из патрона.

5. Установите  новую  лампу,  для

чего  вдавите  ее  в  патрон  и

поверните до фиксации.

6. Установите патрон в узел. Для

этого  необходимо  совместить

выступы на патроне с прорезя-

ми узла.

7. Вдавите  патрон  в  узел  и

поверните  патрон  по  часовой

стрелке.

Лампа дневного ходового огня

(светодиод)/Лампа габаритного

фонаря (светодиод)

Если световой прибор не работа-

ет,  рекомендуется  обратиться  к

авторизованному

дилеру

HYUNDAI для его проверки.

i

HCR076038

HCR076039

n

Тип A

n

Тип B

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 74

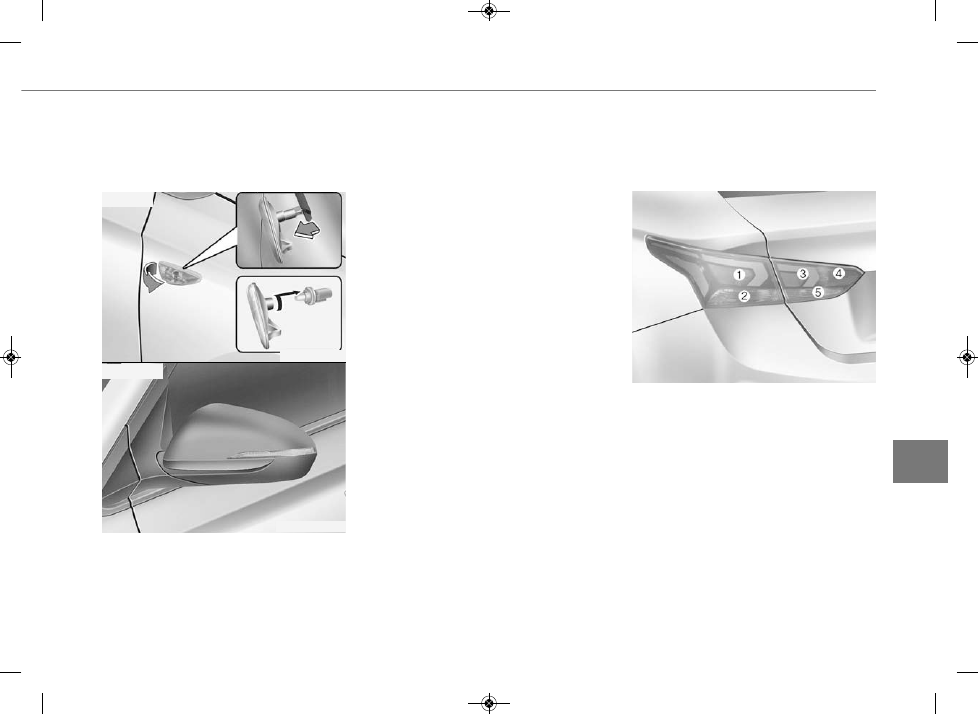

7-75

7

Техническое

обслуживание

Замена лампы бокового

повторителя указателя

поворота

[Тип A]

1. Извлеките  фонарь  из  кузова

автомобиля, поддев рассеива-

тель и вытянув узел.

2. Установите  новый  фонарь  на

кузов автомобиля.

[Тип B]

Если  светодиодная  лампа  не

работает,  рекомендуется  обра-

титься  к  официальному  дилеру

HYUNDAI  для  проверки  автомо-

биля.

Замена ламп заднего

комбинированного фонаря

Tип A

(1) Стоп-сигнал/габаритный

огонь

(2) Задний указатель поворота
(3) Лампа заднего фонаря
(4) Лампа заднего противотуман-

ного фонаря

(5) Фонарь заднего хода

HCR076032

OHCR046009

n

Тип A

n

Тип B

HCR076033

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 75

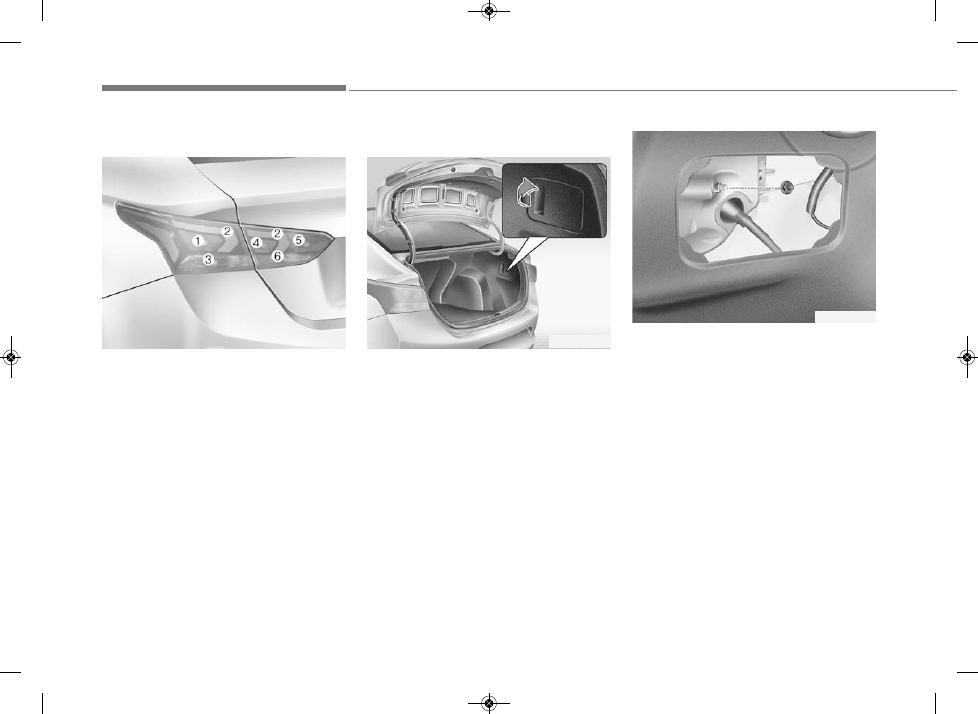

7-76

Техническое обслуживание

Тип В (светодиод)

(1) Лампа стоп-сигнала
(2) Лампа  стоп-сигнала/заднего

фонаря

(3) Задний указатель поворота
(4) Лампа стоп-сигнала
(5) Лампа заднего противотуман-

ного фонаря

(6) Лампа фонаря заднего хода

Внешний фонарь

1. Откройте крышку багажника.
2. Снимите крышку для техноло-

гического

обслуживания,

вытянув ее.

3. Ослабьте  гайки  крепления

узла.

OYC076037

HCR076034

HCR076011

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 76

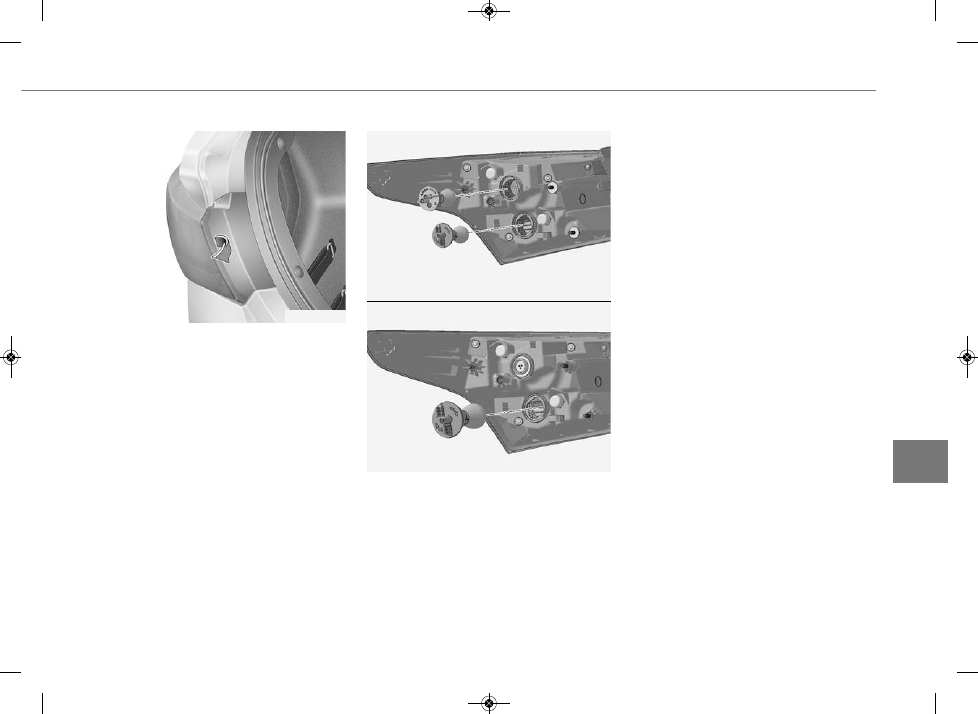

7-77

7

Техническое

обслуживание

4. Демонтируйте  узел  заднего

комбинированного  фонаря  с

кузова автомобиля.

Лампы стоп-сигналов, задних

габаритных огней и указателей

поворота

5. Извлеките патрон из узла вра-

щением против часовой стрел-

ки до совмещения выступов на

патроне с прорезями узла.

6. Извлеките  лампу  из  патрона,

нажав на нее и повернув про-

тив часовой стрелки до совме-

щения  выступов  на  лампе  с

прорезями  патрона.  Извлеките

лампу из патрона.

7. Установите  новую  лампу,  для

чего  вдавите  ее  в  патрон  и

поверните до фиксации.

8. Установите патрон в узел. Для

этого  необходимо  совместить

выступы на патроне с прорезя-

ми узла. Вдавите патрон в узел

и поверните патрон по часовой

стрелке.

Лампа стоп-сигнала/габаритного

огня (светодиодный тип)

Если  светодиодная  лампа  не

работает,  рекомендуется  обра-

титься к авторизованному диле-

ру  HYUNDAI  для  проверки  авто-

мобиля.

HCR076012

HCR076041

HCR076043

n

Тип A

n

Тип B

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 77
