7-70

Техническое обслуживание

№ реле

Символ

Наименование реле

RLY.1

LH

Реле обогрева лобового стекла (лев.)

RLY.2

RH

Реле обогрева лобового стекла (прав.)

Наименование

Символ

Номинал

Защищаемая цепь

FR HTD LH

LH

40 A

Реле обогрева лобового стекла (лев.)

FR HTD RH

RH

40 A

Реле обогрева лобового стекла (прав.)

FR HTD

10 A

Переключатель на передней панели

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 70

7-71

7

Техническое

обслуживание

ЛАМПЫ ОСВЕЩЕНИЯ

Для  замены  большинства  ламп

системы  освещения  автомобиля

рекомендуем обратиться к авто-

ризованному  дилеру  HYUNDAI.

Как  правило,  замена  ламп  в

автомобиле  затруднена  другими

деталями,  которые  необходимо

демонтировать  для  получения

доступа  к  лампе.  В  особенности

это  касается  демонтажа  узла

фары для замены ламп.
Снятие/установка  узла  фары

может  привести  к  повреждению

автомобиля.

При  замене  перегоревших  ламп

используйте  новые  лампы  той

же мощности. В противном слу-

чае, может произойти перегора-

ние  плавкого  предохранителя

или  повреждение  электриче-

ской проводки.

Информация

После  сильного  дождя  или  мытья

автомобиля  рассеиватели  фар  и

задних  фонарей  могут  выглядеть

побелевшими. Это обусловлено раз-

ницей температур воздуха внутри и

снаружи фар.

Это  явление  аналогично  запотева-

нию  окон  автомобиля  изнутри  во

время  дождя  и  не  является  призна-

ком наличия неисправностей. Если в

результате протечек вода попадает в

электрическую  цепь  подключения

лампы, автомобиль должен быть про-

верен авторизованным дилером ком-

пании HYUNDAI.

i

К СВЕДЕНИЮ

Если  у  вас  нет  необходимого

инструмента,

надлежащих

ламп и опыта, рекомендуется

обратиться  к  авторизованно-

му  дилеру  HYUNDAI.  Во  мно-

гих  случаях  замена  ламп  в

автомобиле  затруднена  дру-

гими  деталями,  которые

необходимо  демонтировать

для  получения  доступа  к

лампе.  В  особенности  это

касается  демонтажа  узла

фары для замены ламп.
Снятие/установка  узла  фары

может  привести  к  поврежде-

нию автомобиля.

ОСТОРОЖНО

Перед  выполнением  работ,

связанных  с  осветительными

приборами, надежно затяните

стояночный  тормоз;  убеди-

тесь,  что  ключ  зажигания

повернут

в

положение

LOCK/OFF,

и

выключите

лампы  во  избежание  непред-

виденного движения автомо-

биля,  ожога  пальцев  рук  или

получения  удара  электриче-

ским током.

ВНИМАНИЕ

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 71

7-72

Техническое обслуживание

Информация

(для Европы)

Пучок ближнего света фар распреде-

ляется асимметрично. После въезда

в  страну  с  противоположным

направлением  движения  эта  асим-

метричная  часть  будет  ослеплять

водителей встречных транспортных

средств. Для предотвращения этого

правила  ECE  требуют  применения

нескольких  технических  решений

(таких,  как  автоматическая  функ-

ция  адаптации  освещения,  нанесе-

ние самоклеющейся пленки, откло-

нение  светового  пучка  вниз).  Эти

фары сконструированы таким обра-

зом,  чтобы  не  ослеплять  водителей

встречных  автомобилей.  Поэтому

вам  не  требуется  менять  фары  в

стране с противоположным направ-

лением движения.

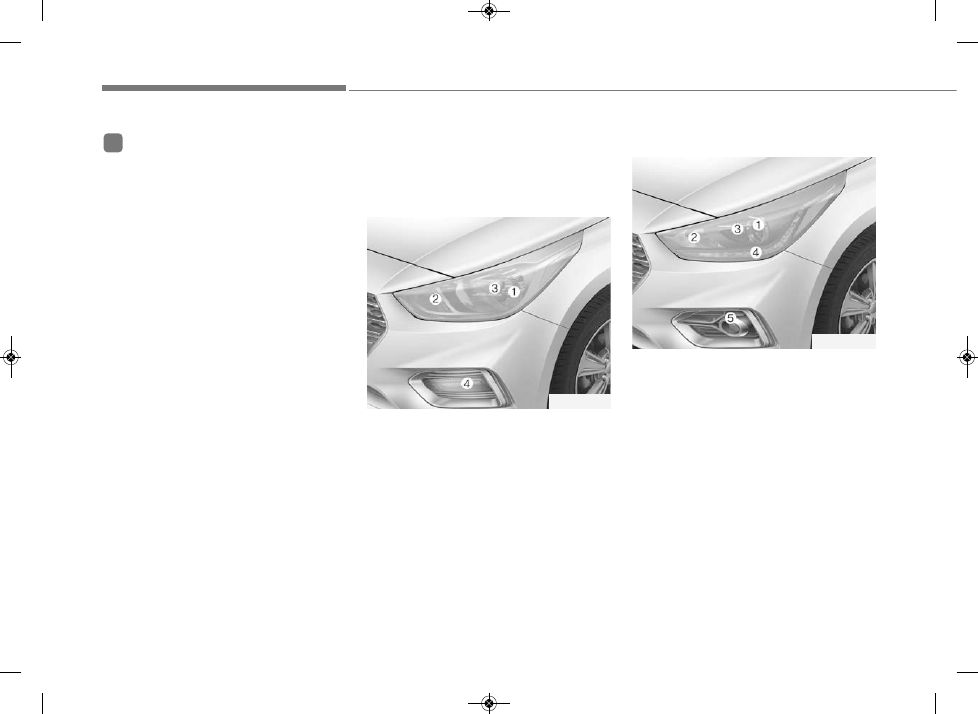

Замена фар, габаритных

огней, указателей поворота

и противотуманных фар

Tип A

(1) Фара (дальний/ближний свет)
(2) Передний указатель поворота
(3) Лампа габаритных огней
(4) Ходовой огонь*
* : при наличии

Тип B

(1) Фара (дальний/ближний свет)
(2) Передний указатель поворота
(3) Статический фонарь подсвет-

ки поворота*

(4) Лампа  габаритных  огней/

Лампа  дневного  ходового

огня*

(5) Противотуманная фара*
* : при наличии

i

HCR076030

HCR076031

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 72

7-73

7

Техническое

обслуживание

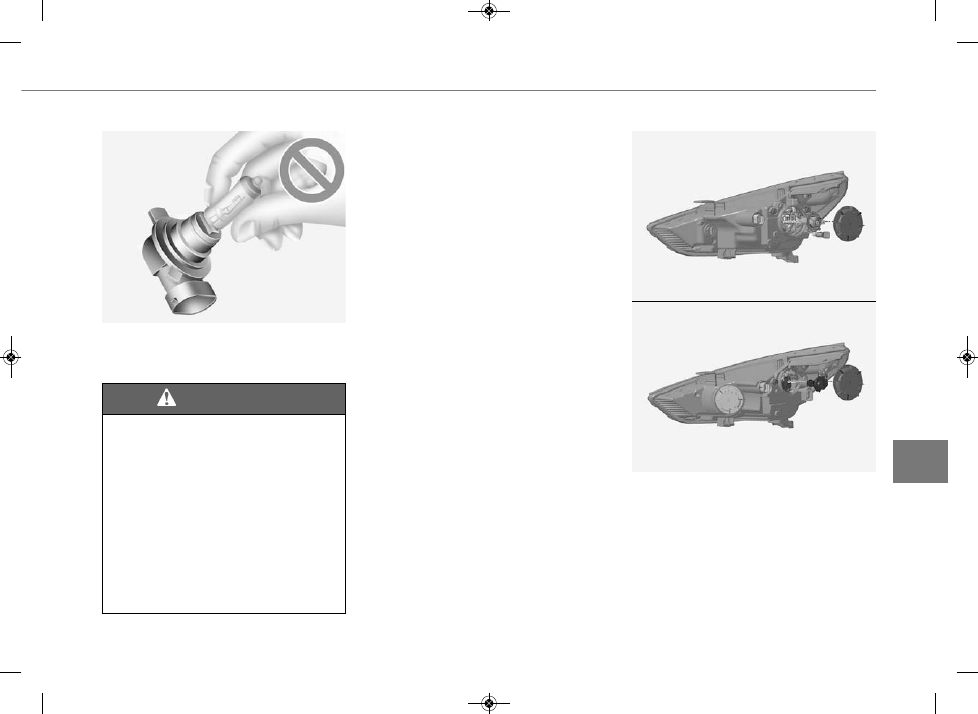

Фара (галогенная лампа)

/ статический фонарь подсветки

поворота

● Всегда  проявляйте  особую

осторожность при обращении с

ними,  не  допускайте  появле-

ния царапин и других механи-

ческих

повреждений.

Не

допускайте

попадания

жидкостей  на  включенные

лампы.

● Не  прикасайтесь  к  стеклу

голыми руками. Остатки масла

может привести к перегреву и

растрескиванию колбы лампы.

● Включать

лампу

можно

только  после  установки  в

фару.

● В  случае  повреждения  или

растрескивания лампы немед-

ленно  замените  ее  новой  и

утилизируйте использованную

лампу соответствующим обра-

зом.

1. Откройте капот.
2. Отсоедините  кабель  от  отри-

цательной клеммы аккумуля-

торной батареи.

3. Снимите крышку лампы фары,

повернув  ее  против  часовой

стрелки.

OLMB073042L

●

Обращайтесь с галогенными

лампами  бережно.  В  гало-

генных  лампах  содержится

газ под давлением, который

может

вызвать

разлет

осколков

стекла

при

повреждении лампы.

●

При  замене  ламп  надевайте

защитные

очки.

Перед

выполнением  работ  дайте

лампе остыть.

ВНИМАНИЕ

HCR076036

HCR076037

n

Тип A

n

Тип B
