7-62

Техническое обслуживание

Наименование

Символ

Номинал

Защищаемая цепь

MODULE5

MODULE

5

10 A

Блок SLM, BCM, ЭБУ электронного ключа

A/CON1

1

7,5 A

Распределительная коробка моторного отсека (RLY6), блок управления кондиционером

ENG T

T

15 A

Индикатор положения рычага селектора АКПП

TAIL RH

RH

7,5 A

Фара правая, аудиосистема, переключатель на передней панели, подрулевая спираль, ком-

бинация приборов, аудиовизуальное головное устройство с навигацией, разъемы AUX и

USB, индикатор положения рычага селектора АКПП, главный переключатель электростек-

лоподъемников, переключатель электростеклоподъемника пассажира,

Левый/правый переключатель задних электростеклоподъемников, переключатель на

передней панели, блок управления кондиционером,

Правый задний комбинированный фонарь (вх./вых.)

ABS3

3

10 A

Блок управления системой ABS, блок управления системой ESP

MODULE3

MODULE

3

10 A

Переключатель в левой части передней панели, BCM

HTD STRG

15 A

Подрулевая спираль

FRT S/HTR

FRT

20 A

Блок управления обогревателем сиденья водителя/пассажира

Safety WDW

SAFETY
LH

25 A

Блок электростеклоподъемника двери водителя с защитой от защемления

FRT S/HTR

RR

20 A

Блок управления обогревателем левого/правого заднего сиденья

TAIL LH

LH

7,5 A

Левый задний комбинированный фонарь (вх./вых.), левый/правй фонарь номерного знака,

левая фара

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 62

7-63

7

Техническое

обслуживание

Наименование

Символ

Номинал

Защищаемая цепь

SPARE3

SPARE

3

10 A

Запасной

MODULE2

MODULE

2

10 A

Блок управления кондиционером, левая/правая фара, аудиосистема, аудиовизуальное

головное устройство с навигацией, комбинация приборов, подрулевая спираль, индикатор

положения рычага селектора АКПП, блок управления обогревателем сиденья

водителя/пассажира, выключатель спортивного режима,

Блок управления обогревателем левого/правого заднего сиденья

MODULE1

MODULE

1

10 A

Блок BCM, SLM

A/BAG

10 A

Блок управления SRS

P/WDW RH

RH

25 A

Главный переключатель электростеклоподъемников, переключатель электростеклоподъ-

емника пассажира

P/WDW LH

LH

25 A

Главный переключатель электростеклоподъемников

START

10 A

A/T : Переключатель диапазонов

М/Т: ECM/PCM, распределительная коробка моторного отсека (RLY.1), ЭБУ электронного

ключа (с электронным ключом)

ENG E4

E4

10 A

ECM/PCM, блок иммобилайзера, ЭБУ электронного ключа

CLUSTER

CLUSTER

10 A

Комбинация приборов

A/BAG IND

IND

7,5 A

Комбинация приборов

1

2

7,5 A

Блок MDPS

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 63

7-64

Техническое обслуживание

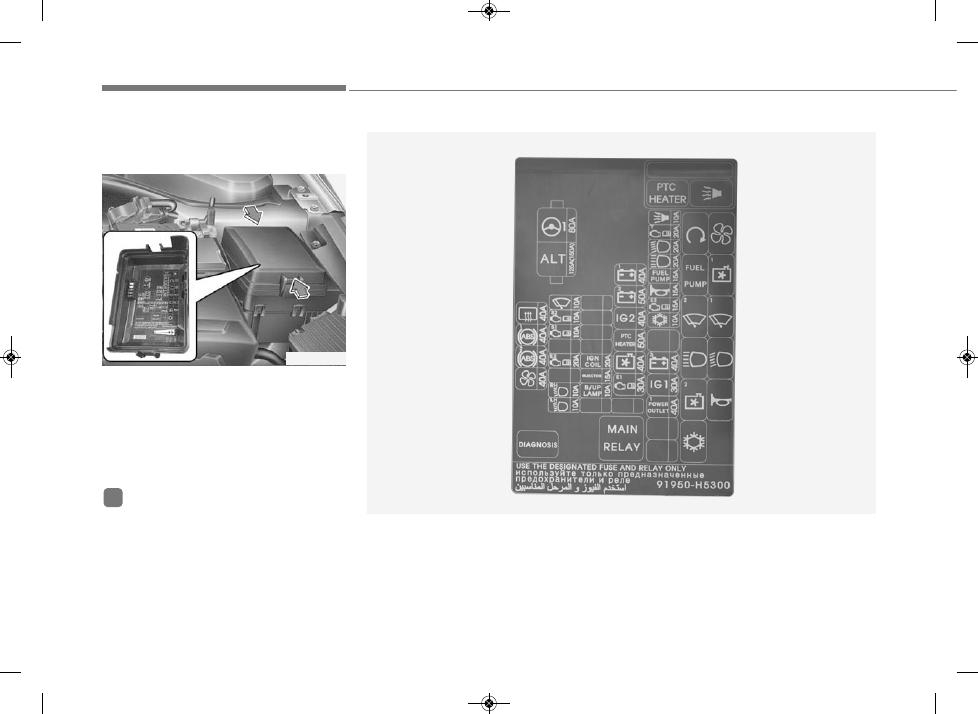

Панель предохранителей

в моторном отсеке

Под  крышкой  панели  плавких

предохранителей  и  реле  нахо-

дится табличка с наименования-

ми  предохранителей/реле  и

величинами  их  номинальных

токов.

Информация

Приведенные  в  этом  руководстве

описания  блока  предохранителей

применимы  не  ко  всем  автомоби-

лям (в зависимости от вариантного

исполнения).  Все  данные  актуаль-

ны  на  момент  публикации.  При

проверке  блока  предохранителей

следует  использовать  табличку,

нанесенную на крышку блока пре-

дохранителей.

i

HCR076029

HCR076022

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 64

7-65

7

Техническое

обслуживание

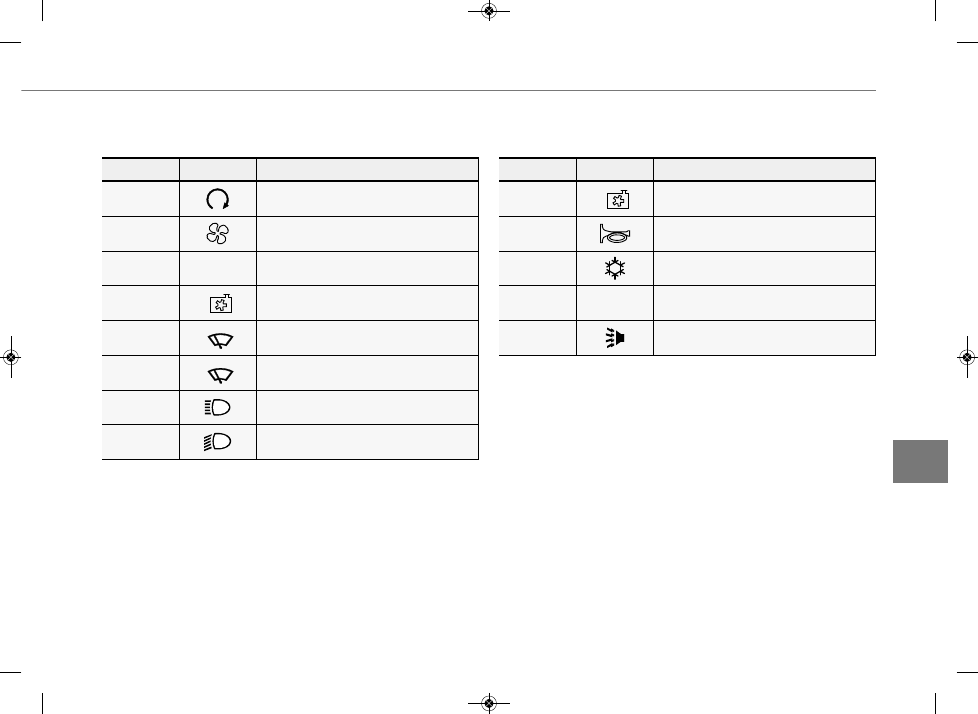

№ реле

Символ

Наименование реле

RLY.1

Реле стартера

RLY.2

Реле вентилятора кондиционера

RLY.3

FUEL

PUMP

Реле топливного насоса

RLY.4

1

Реле № 1 вентилятора охлаждения

RLY.5

2

Реле № 2 стеклоочистителя

RLY.6

1

Реле № 1 стеклоочистителя

RLY.7

Реле дальнего света фар

RLY.8

Реле фар

№ реле

Символ

Наименование реле

RLY.9

2

Реле № 2 вентилятора охлаждения

RLY.10

Реле звукового сигнала

RLY.11

Реле КОНДИЦИОНЕРА

RLY.13

MAIN

Главное реле

RLY.15

Реле сирены охранной сигнализации
