7 83

Техническое обслуживание

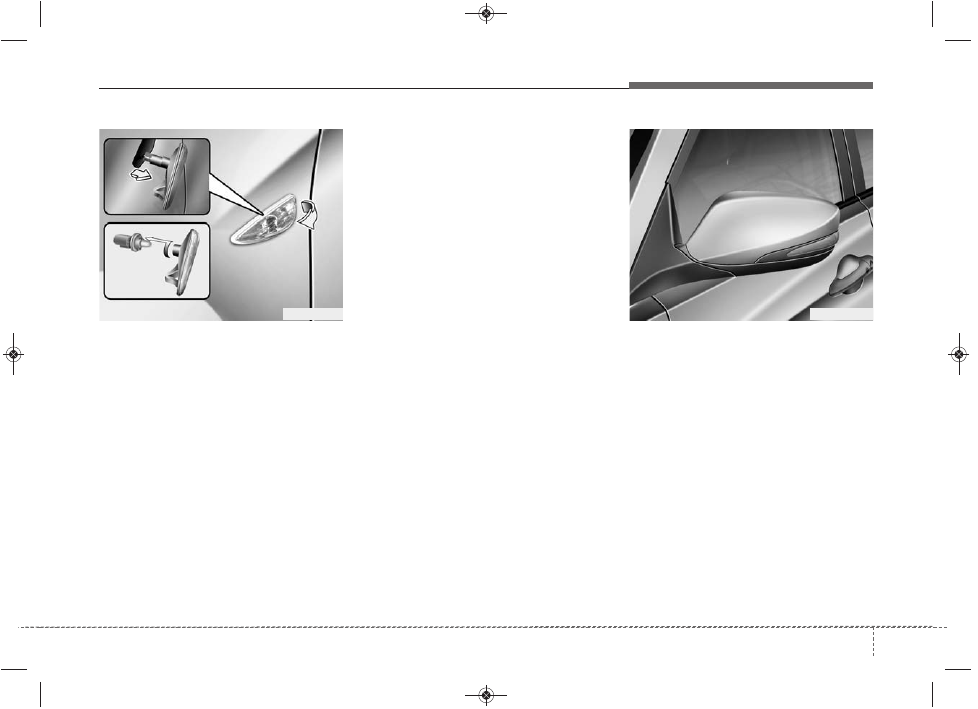

Замена лампы бокового

повторителя указателя

поворота (при наличии)

Тип A

1. Демонтируйте узел лампы с автомо-

биля, для чего подденьте рассеива-
тель и извлеките узел лампы.

2. Отсоедините электрический разъем

лампы.

3. Отделите гнездо от деталей рассеи-

вателя, вращая его против часовой
стрелки, пока выступы на корпусе
гнезда не совместятся с пазами в
деталях рассеивателя.

4. Извлеките лампу, потянув ее из гнез-

да.

5. Вставьте новую лампу в гнездо.

6. Повторно соберите гнездо с рассеи-

вателем.

7. Подключите электрический разъем

лампы.

8. Установите узел лампы обратно на

кузов автомобиля.

Тип B

Если лампа не работает, рекоменду-
ется проверить систему у авторизо-
ванного дилера компании HYUNDAI.

ORB070068

ORB070054

Техническое обслуживание

84

7

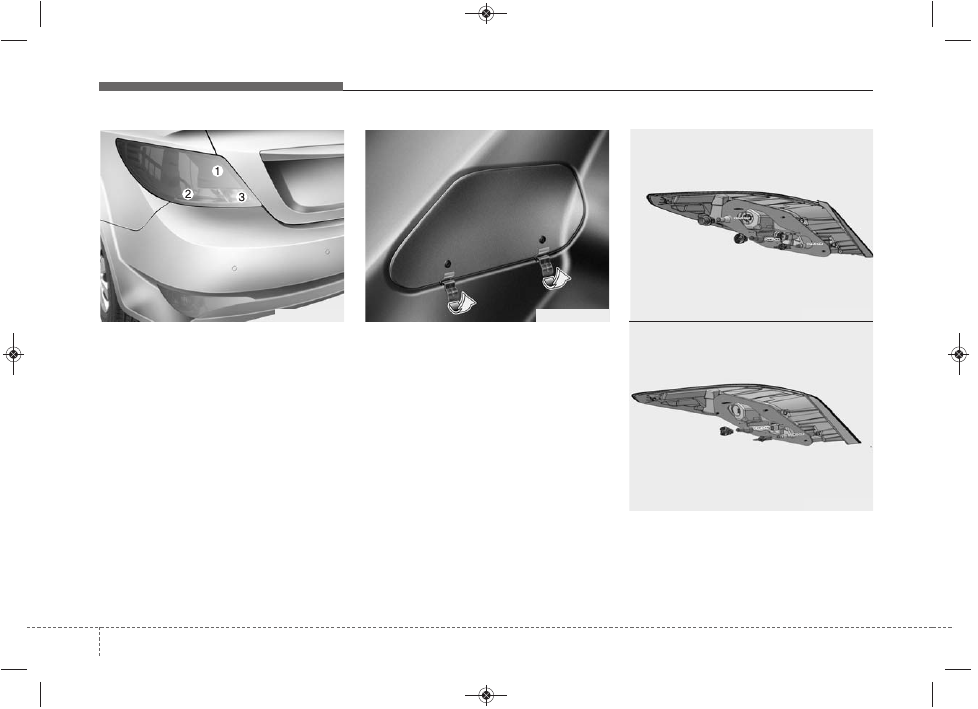

Замена лампы в заднем

комбинированном фонаре

(4-дверная модель)

(1) Стоп-сигнал и габаритный фонарь
(2) Задний фонарь указателя

поворота

(3) Фонарь заднего хода
(4) Противотуманный фонарь

1. Откройте крышку багажника.
2. Снимите технологический люк.

3. Отделите гнездо от деталей узла,

вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях узла.

ORBC074033

ORBC070034

ORBR074078

ORBR074079

■ Тип А

■ Тип B

7 85

Техническое обслуживание

4. Извлеките лампу из гнезда, нажав на

нее и вращая против часовой стрелки,
пока выступы на корпусе лампы не
совместятся с пазами в гнезде.
Извлеките лампу, потянув ее из гнезда.

5. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

6. Установите гнездо в узел, совместив

выступы на корпусе гнезда с пазами
в деталях узла. Вставьте гнездо в
узел и поверните по часовой
стрелке.

7. Установите на место технологи-

ческий люк.

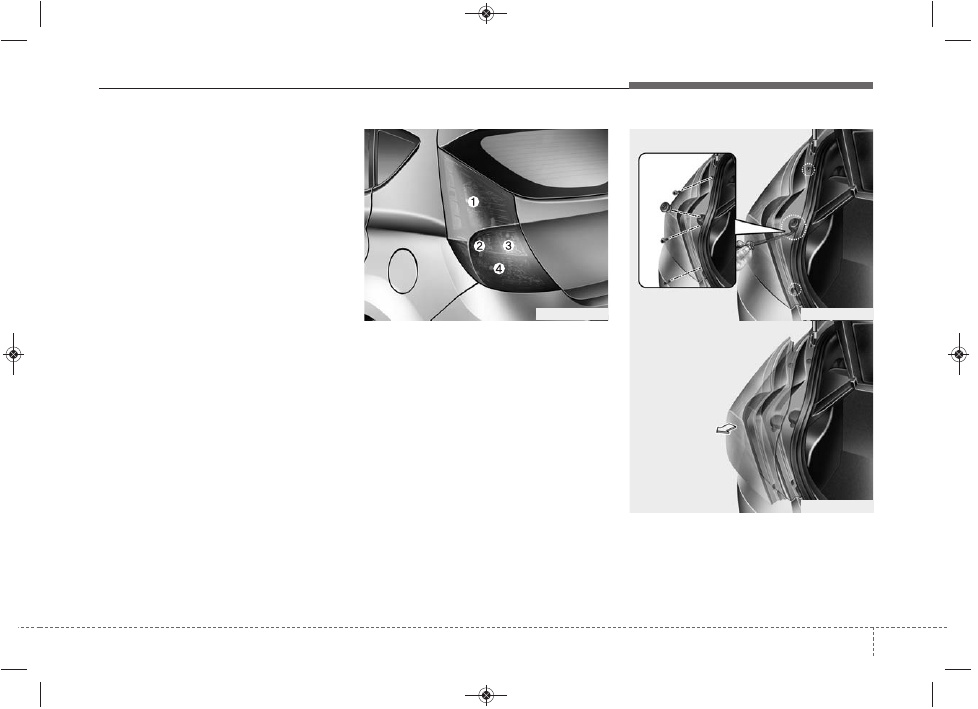

Замена лампы заднего комби-

нированного фонаря (Хетчбэк)

(1) Стоп-сигнал и габаритный огонь
(2) Задний указатель поворота
(3) Фонарь заднего хода
(4) Стоп-сигнал или задний противоту-

манный фонарь
(при наличии)

1. Откройте багажное отделение
2. Ослабьте винты крепления фонаря

в сборе крестообразной отвёрткой.

3. Снимите задний комбинированный

фонарь в сборе с кузова автомоби-
ля.

ORBC071033

ORB071056

ORB071057

Техническое обслуживание

86

7

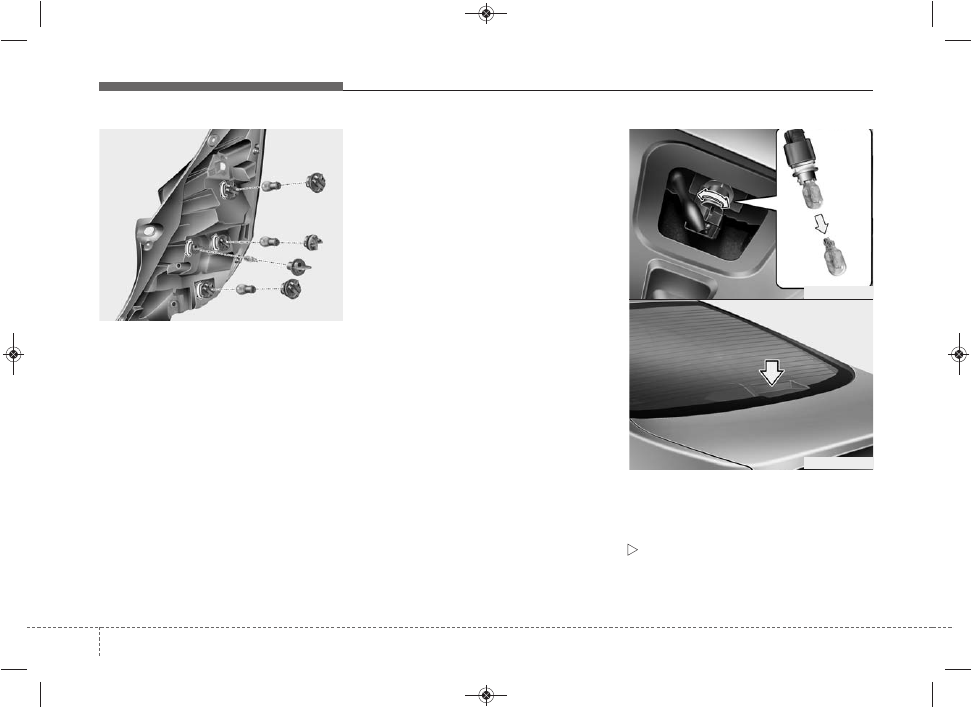

4. Отделите гнездо от деталей узла,

вращая его против часовой стрел-
ки,пока выступы на корпусе гнезда
не совместятся с пазами в деталях
узла.

5. Извлеките лампу из гнезда, нажав

на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.

6. Вставьте новую лампу в гнездо и

вращайте ее, пока она не зафикси-
руется.

7. Установите гнездо в узел, совместив

выступы на корпусе гнезда с пазами
в деталях узла. Вставьте гнездо в
узел и поверните по часовой стрел-
ке.

8. Установите фонарь в сборе на кузов

автомобиля.

9. Затяните винты.

Замена лампы верхнего

повторителя стоп-сигнала

(при наличии)

u

Седан

1. Откройте крышку багажника.
2. Снимите патрон, повернув его против

часовой стрелки.

ORBC070036

ORBC070043

ORBC071058
