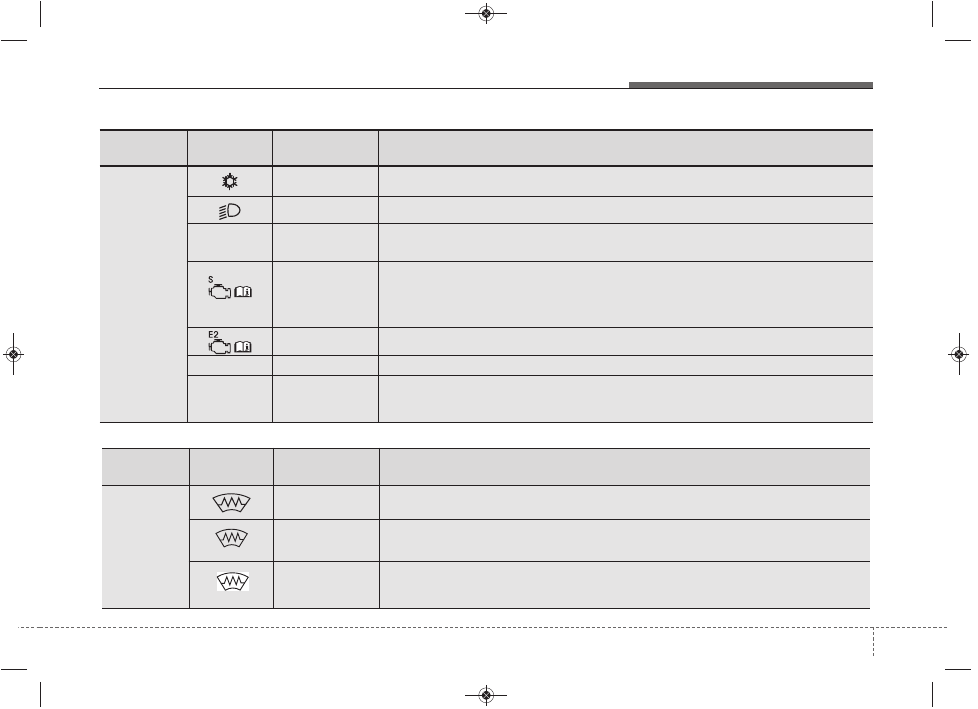

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

P/WDW LH

25A

Главный пульт управления стеклоподъемниками, переключатель задних стекло-
подъемников (левая сторона)

P/WDW RH

25A

Главный пульт управления стеклоподъемниками, переключатель задних стекло-
подъемников (правая сторона), переключатель стеклоподъемника пассажирской
двери

HTD MIRR

10A

Выключатель устройства предотвращения запотевания заднего стекла, привод
наружного зеркала заднего вида со стороны водителя/ пассажира

A/CON

10A

Модуль управления кондиционера (автомат.)

BLOWER

10A

Модуль управления двигателем, датчик включения вентилятора вентилятора, рези-
стор вентилятора

Техническое обслуживание

71

7

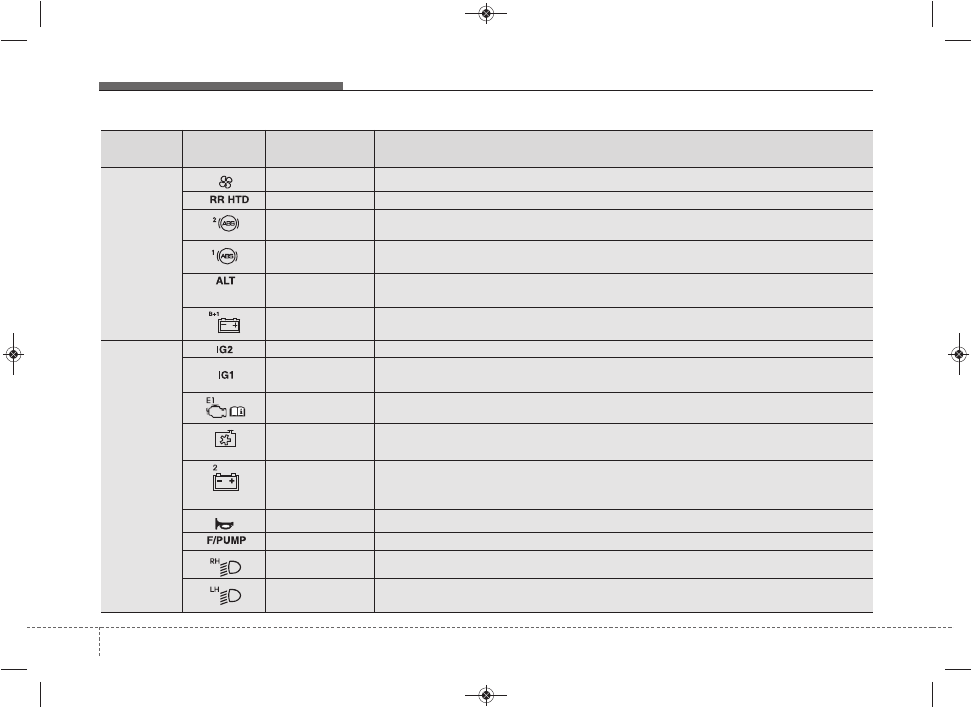

Панель плавких предохранителей в моторном отсеке

7 72

Техническое обслуживание

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

МУЛЬТИПРЕ-

ДОХРАНИ-

ТЕЛЬ

40A

Реле 10 (реле вентилятора)

40A

I/P блок коммутации (реле устройства предотвращения запотевания заднего стекла)

40A

Модуль управления ABS, модуль управления ESC

40A

Модуль управления ABS, модуль управления ESC, универсальный диагностический
разъем

125A

Генератор, панель предохранителей и реле в моторном отсеке (мультипредохранители
F1~F5, предохранитель F20)

50A

I/P блок коммутации (Предохранитель разъема питания: F35/F36, предохранитель:
F12~F15, реле габаритных огней)

ПРЕДО-

ХРАНИТЕЛЬ

40A

Реле 7 (реле запуска), реле 6 (реле кнопки запуска (IG2)), замок зажигания

40A

Реле 2 (реле кнопки запуска (ACC)), реле 9 (реле кнопки запуска (IG2)), замок зажига-
ния

30A

Реле 1 (системы управлеиня двигателем), предохранитель F25

40A

Реле 3 (реле вентилятора (низкие обороты)), Реле 8 (реле вентилятора (высокие обо-
роты))

50A

I/P блок коммутации (Реле: стеклоподъемник, аварийная световая сигнализация, бло-
кировка/разблокирование дверей, разблокирование крышки багажника, предохраните-
ли: F23~F25, F31, F32))

10A

Реле 5 (Реле звукового сигнала)

15A

Реле 2 (Реле топливного насоса)

10A

Правая фара

10A

Левая фара

Техническое обслуживание

73

7

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

ПРЕДО-

ХРАНИТЕЛЬ

10A

Реле 4 (Реле кондиционера)

10A

Панель предохранителей и реле в моторном отсеке (реле фар головного освещения)

INJECTOR

15A

Модуль управления двигателем, модуль управления коробкой передач ¹ #1~4, регули-
рующий клапан подачи масла, Реле 12 (реле топливного насоса)

10A

Модуль управления двигателем, датчик положения распределительного вала, элек-
тромагнитный клапан управления продувкой, датчик кислорода (вверх/вниз), модуль
иммобилайзера, Реле 3 (реле вентилятора (низкие обороты)), Реле 4 (Реле кондицио-
нера), Реле 8 (реле вентилятора (высокие обороты))

10A

Модуль управления коробкой передач

IGN COIL

15A

Катушка зажигания № 1~4, Конденсатор

B/UP LAMP

10A

Модуль управления коробкой передач, датчик диапазонов автоматической трансмис-
сии, комбинация приборов, модуль управления электрооборудованием кузова, задние
комбинированные фонари (левая/правая сторона

Панель вспомогательной коробки

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

ПРЕДО-

ХРАНИТЕЛЬ

40A

FRT HTD LH

40A

FRT HTD RH

15A

FRT HTD IND

LH

RH

ЛАМПЫ ОСВЕЩЕНИЯ

Используйте лампы с требуемой

величиной мощности.

] К СВЕДЕНИЮ

После сильного дождя или мытья

автомобиля рассеиватели фар и

задних фонарей могут выглядеть

побелевшими. Это обусловлено

разницей температур воздуха внутри

и снаружи фар. Это явление

аналогично запотеванию окон

автомобиля изнутри во время дождя

и не является признаком наличия

неисправностей. Если в результате

утечек вода попадает в

электрическую цепь подключения

лампы, рекомендуется проверить

систему у авторизованного дилера

компании HYUNDAI.

ОСТОРОЖНО

- Выполнение работ,

связанных с лампами

освещения

Перед выполнением работ,

связанных с осветительными

приборами, задействуйте стоя-

ночный тормоз, убедитесь, что

ключ зажигания установлен в

положение “LOCK” и выключите

лампы во избежание непре-

двиденного перемещения авто-

мобиля, ожога рук или получения

удара электрическим током.

ВНИМАНИЕ

При замене сгоревших ламп

используйте новые лампы той

же мощности. В противном

случае, может произойти пере-

горание плавкого предохрани-

теля или повреждение элект-

рической проводки.

ВНИМАНИЕ

• Если у вас нет необходимых

инструментов, ламп с требуе-

мой номинальной мощностью

и опыта выполнения

подобных работ, рекоменду-

ется

обратиться

к

авторизованному дилеру

компании HYUNDAI.

Во многих случаях замена ламп

в автомобиле затруднена

другими деталями, которые

необходимо демонтировать

для получения доступа к

лампе. В особенности это

касается демонтажа узла

фары для замены ламп.

Снятие/установка узла фары

может привести к

повреждению автомобиля.

• Не устанавливайте дополни-

тельную лампу или свето-

диод. В противном случае

лампа может не работать

должным образом, а в блоке

предохранителей или элек-

тропроводке может возник-

нуть неисправность.
