Hyundai Solaris (2016 год). Руководство - часть 104

7 67

Техническое обслуживание

ORB070024

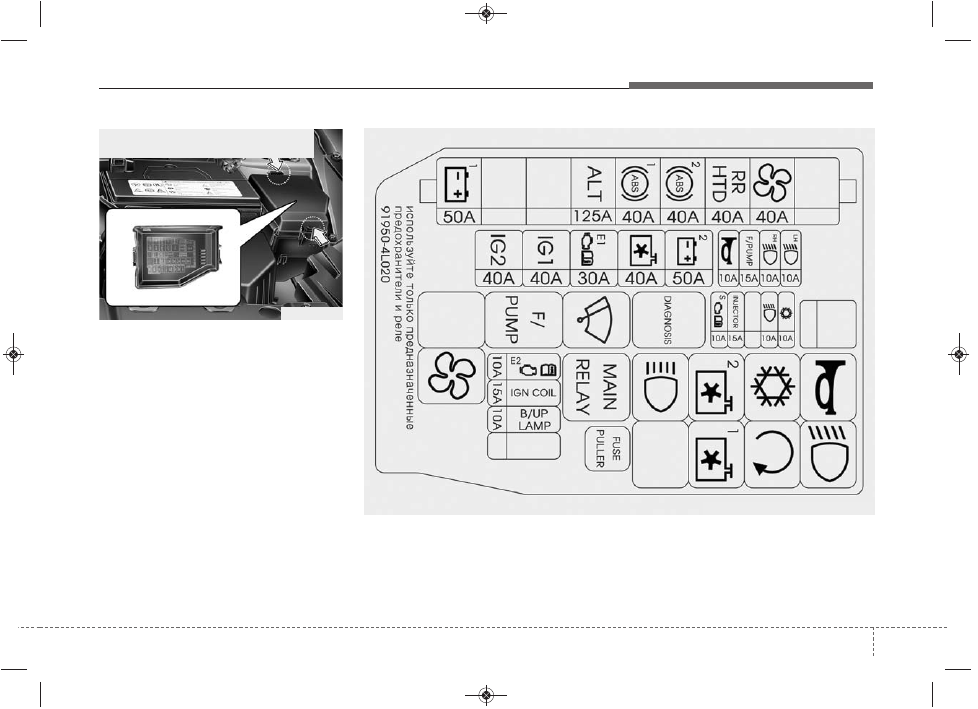

Панель предохранителей

в моторном отсеке

ORBR074075

Приборная панель (панель предохранителей со стороны водителя)

7 68

Техническое обслуживание

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

DEICER FRT

15A

Обогреватель ветрового стекла

POWER OUTLET

15A

Электрическая розетка

C/LIGHTER

15A

Прикуриватель

ACC

10A

Аудиосистема, модуль управления электрооборудованием кузова, блок управления
системы электронного ключа модуль управления системой блокировки оматической
коробки передач

A/BAG IND

10A

Комбинация приборов (индикатор системы подушек безопасности)

A/BAG

10A

Модуль управления SRS

T/SIG

10A

Выключатель световой аварийной сигнализации

WIPER RR

15A

Многофункциональный переключатель, электромотор заднего стеклоочистителя

HTD STRG

15A

Рулевое колесо с обогревом

FOG LAMP RR

10A

Реле задних противотуманных фонарей

FOG LAMP FRT

10A

Реле противотуманных фар

DRL

10A

Соответствующий дневной ходовой огонь

STOP LAMP

STOP

LAMP

15A

Переключатель стоп-сигнала, датчик заряда аккумуляторной батареи, реле стоп-сиг-
нала, модуль управления системы электронного ключа, разъем канала передачи
данных, селектора ATM, электромагнит блокировки ключа

CLUSTER

10A

Комбинация приборов, модуль управления электрооборудованием кузова

Техническое обслуживание

69

7

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

IG1

IG1

10A

Модуль управления системой блокировки автоматической коробки передач, модуль управ-
ления EPS, электрохромное зеркало, модуль управления SRS, индикатор непристегнутого
ремня безопасности, зуммер системы помощи при парковке, реостат выключателя стоп-сиг-
налов, боковой датчик системы помощи при парковке (левый/правый), центральный датчик
системы помощи при парковке (левый/правый)

ABS

10A

Модуль управления ABS, модуль управления ESС, выключатель системы ESС, панель
предохранителей и реле в моторном отсеке (универсальный диагностический разъем)

B/UP LAMP

B/UP

LAMP

10A

Выключатель фонарей заднего хода

ECU

10A

Модуль управления двигателем, модуль управления системы электронного ключа

SPARE

SPARE

10A

-

DRL1

1

10A

BCM, модуль управления системой Smart Key

HAZARD

15A

Реле аварийной световой сигнализации, выключатель аварийной световой сигнализа-
ции

SMK

25A

Модуль управления электронного ключа

SMK

10A

Модуль управления электронного ключа, выключатель кнопки Start/Stop

TCU

15A

Генератор импульсов 'A'/'B', датчик скорости автомобиля, датчик диапазонов автомати-
ческой коробки передач

FRT HTD

10A

Обогреватель переднего стекла

IG2

IG2

10A

Реле стеклоподъемников, комбинация приборов, переключатель устройства коррекции
света фар, левая и правая фары

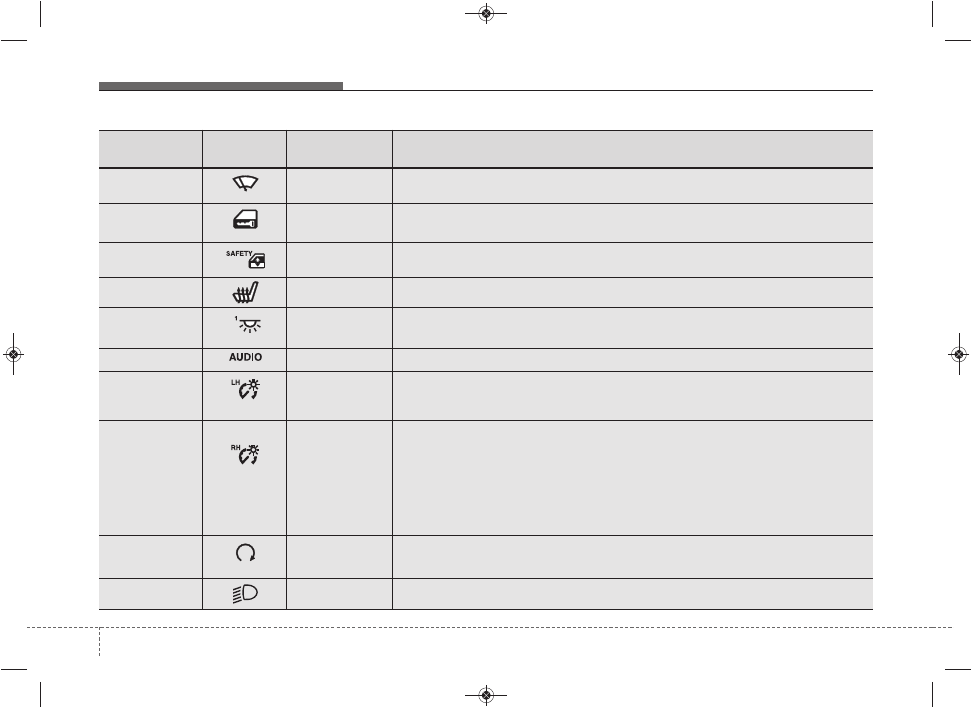

7 70

Техническое обслуживание

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

WIPER FRT

25A

Многофункциональный переключатель, двигатель стеклоочистителей ветрового
стекла

DR LOCK

20A

Реле блокировки/разблокирования дверей, реле разблокирования крышки, привод
блокировки двери водителя

SAFETY POWER

WINDOW

25A

Модуль обеспечения безопасности стеклоподъемника в двери водителя

S/HEATER

15A

Выключатель на центральной приборной панели

ROOM LAMP

10A

Комбинация приборов, модуль управления электрооборудованием кузова, модуль
управления кондиционера, освещение багажника, освещение салона

AUDIO

20A

Аудиосистема

TAIL LAMP LH

10A

Задние комбинированные фонари (левая сторона), фары (левая сторона), Лампа
подсветки номерного знака (левая/правая) (4-дверный кузов), лампа подсветки
номерного знака (5-дверный кузов)

TAIL LAMP RH

10A

Правая фара, задние комбинированные фонари (правая сторона), реостат, пере-
ключатель устройства регулировки угла наклона, выключатель аварийной световой
сигнализации, аудиосистема, разъем AUX и USB, выключатель ESC, комбинация
приборов, многофункциональный переключатель (дистанционное управление),
переключатель кондиционера, выключатель устройства предотвращения запотева-
ния заднего стекла, модуль управления кондиционера, выключатель обогревателя
стеклоочистителей ветрового стекла, подсветка рычага селектора ATM.

START

10A

Коробка предохранителей и реле E/R (реле 7), в моторном отсеке, выключатель
блокировки зажигания, датчик диапазонов автоматической коробки передач

H/LAMP

10A

Комбинация приборов, фара
