Система безопасности автомобиля

Элементы системы подушек

безопасности SRS

и их функции

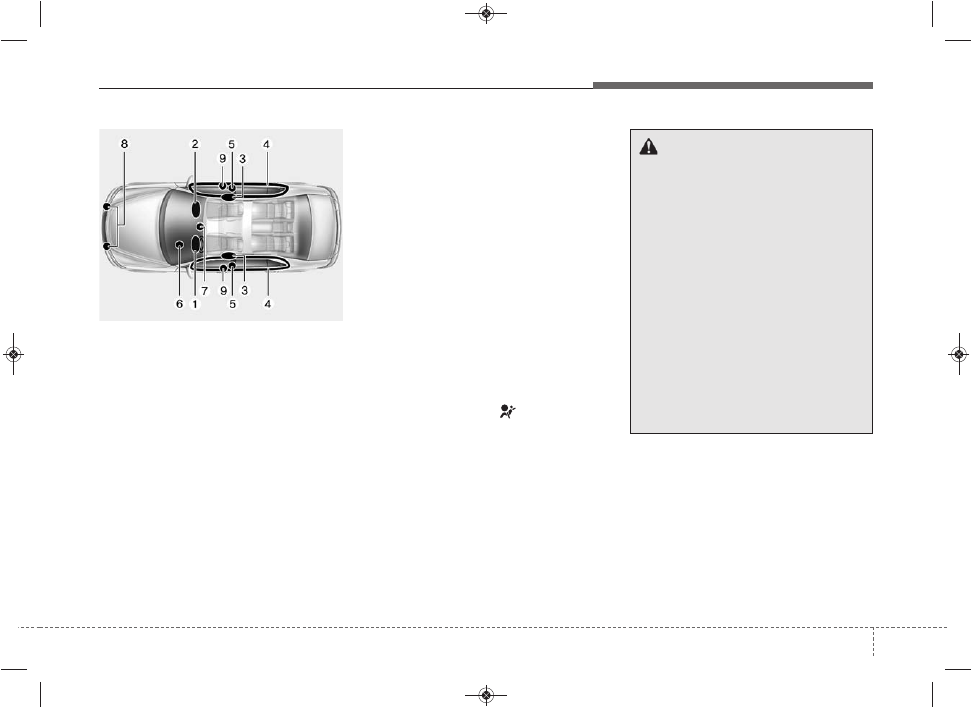

В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль подушки безопасности

водителя*

2. Модуль передней подушки безопас-

ности пассажира*

3. Модули боковых подушек безопас-

ности*

4. Модули надувных шторок*
5. Узлы преднатяжителей ремней без-

опасности*

6. Контрольная лампа системы поду-

шек безопасности

7. Блок управления системой поду-

шек безопасности SRS (SRSCM)

8. Датчики лобового удара
9. Датчики бокового удара*
*: при наличии

Если ключ в замке зажигания находит-
ся в положении “ON” (Вкл.), блок
управления SRSCM системы пассив-
ной безопасности SRS постоянно
контролирует все ее элементы, чтобы
в случае возникновения аварийной
ситуации определить, необходимо ли
при данной силе удара приводить в
действие подушки безопасности и
преднатяжители ремней безопас-
ности.
Сигнальная лампа системы подушек
безопасности SRS “

” светится на

протяжении 6 секунд на приборной
панели после включения зажигания,
после чего контрольная лампа должна
погаснуть.

ОСТОРОЖНО

Ниже перечислены признаки нали-

чия неисправностей в системе

SRS. При их обнаружении пове-

рить систему у авторизованного

дилера компании HYUNDAI.

• Не происходит кратковременное

включение контрольной лампы

при переводе ключа зажигания в

положение “ON”.

• Контрольная лампа продол-

жает гореть по прошествии 6

секунд.

• Лампа загорается во время

движения автомобиля.

• Лампа мигает при нахождении

ключа зажигания в положении

ON.

OYF039055L

Система безопасности автомобиля

48

3

Модули подушек безопасности нахо-
дятся в центре рулевого колеса и внут-
ри передней панели напротив пасса-
жирского сиденья над перчаточным
ящиком. Когда блок SRSM определит
наличие удара большой силы в перед-
нюю часть автомобиля, он автомати-
чески подаст команду на раскрытие
подушек безопасности.

Во время раскрытия давление раскры-
вающихся подушек вскроет закрываю-
щие их панели по заранее подготов-
ленным местам разрыва. Дальнейшее
вскрытие панелей обеспечит наполне-
ние подушек безопасности в полном
объеме.

Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле рем-
нем безопасности замедлит движение
вперед тела водителя или пассажира,
уменьшая тем самым вероятность
получения травмы головы или грудной
клетки.

После того, как подушка безопасности
полностью раскроется, она немедлен-
но начнет сокращаться, обеспечивая
водителю обзор в переднем направле-
нии и возможность управления авто-
мобилем при помощи рулевого колеса
или иных органов управления.

B240B02L

B240B03L

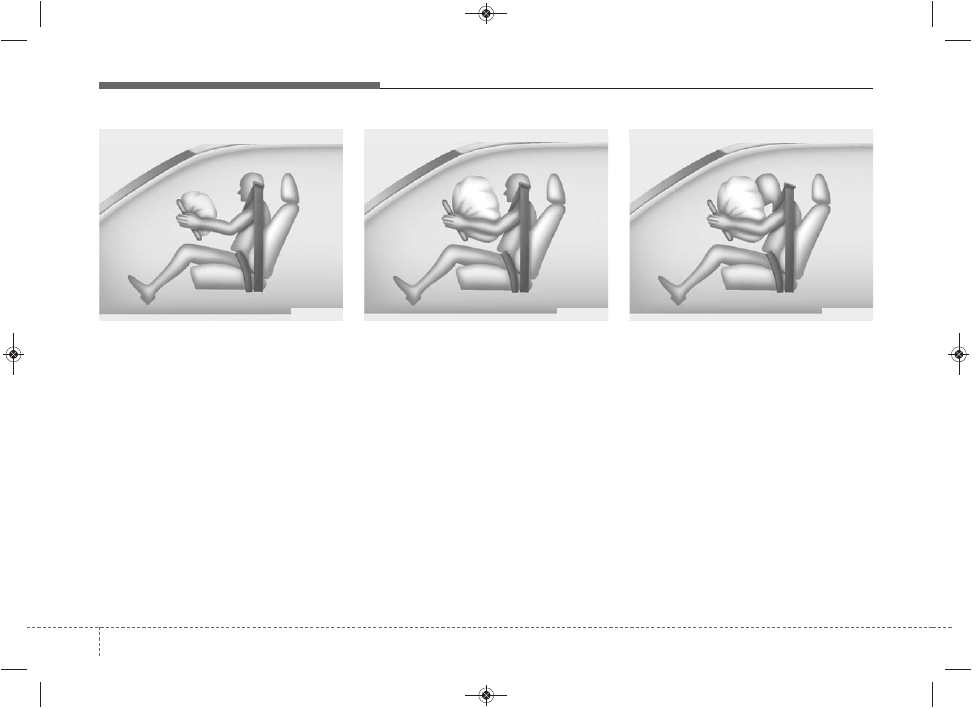

Подушка безопасности водителя (2)

Подушка безопасности водителя (3)

B240B01L

Подушка безопасности водителя (1)

3 49

Система безопасности автомобиля

ОСТОРОЖНО

• Раскрытие подушек безо-

пасности  может  сопровож-

даться громким шумом и

распространением по салону

мелкодисперсной пыли. Это

нормально и не представляет

никакой угрозы, - подушки

безопасности в нерабочем

состоянии упакованы в этот

порошок. Пыль, появившаяся

во время раскрытия подушек,

может  вызвать раздражение

кожи или органов зрения, а

также усилить астматическую

реакцию отдельных людей.

После дорожно-транспортного

происшествия, которое сопро-

вождалось раскрытием поду-

шек безопасности, всегда

тщательно промойте все

открытые участки кожи теплой

водой и туалетным мылом.

(продолжение следует)

(продолжение)

• При установке освежителя

воздуха внутри салона следует

исключить его размещение

рядом с приборами или на

поверхности приборной пане-

ли.

Такие предметы могут резко

прийти в движение и привести

к получению травм при

раскрытии подушки безопас-

ности пассажира.

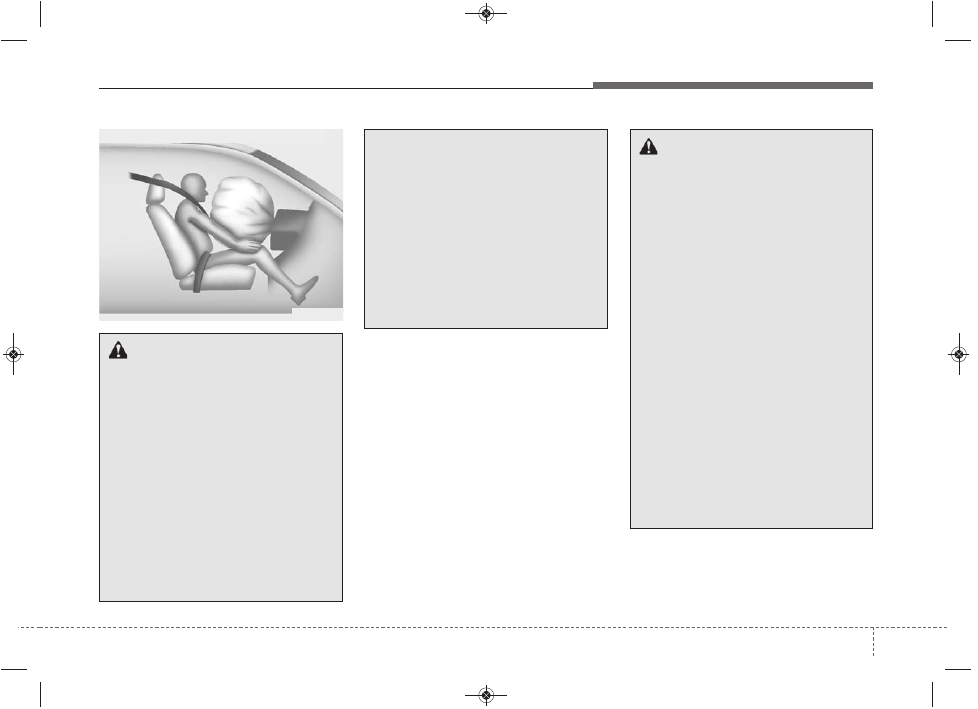

B240B05L

Передняя подушка безопасности пассажира

ОСТОРОЖНО

• Не устанавливайте или не

размещайте никакие аксес-

суары (держатели для стаканов

и аудиокассет, блокноты и т.д.)

на передней панели перед

пассажиром над перчаточным

ящиком в автомобиле, который

оборудован подушкой безопас-

ности пассажира. Такие пред-

меты могут резко прийти в

движение и привести к полу-

чению травм при раскрытии

подушки безопасности пасса-

жира.

(продолжение следует)

Система безопасности автомобиля

50

3

Передние подушки безопасно-

сти водителя и пассажира

Автомобиль оснащен вспомогатель-
ной системой безопасности (подушка-
ми безопасности) и наплечными
/поясными ремнями безопасности как
для водительского, так и для пасса-
жирского сидений. На наличие подуш-
ки указывает рельефная надпись SRS
AIR BAG (ПОДУШКИ БЕЗОПАСНОСТИ
СИСТЕМЫ SRS) или AIR BAG
(ПОДУШКА БЕЗОПАСНОСТИ)

на

крышке подушки безопасности на
рулевом колесе и на элементе перед-
ней панели над перчаточным ящиком
со стороны пассажирского сиденья.

(продолжение)

• Перед заменой плавкого

предохранителя и отсоеди-

нением какой-либо клеммы

аккумуляторной батареи

поворачивайте ключ в замке

зажигания в положение LOCK

(Блокировка) и извлекайте

ключ из замка зажигания.

Никогда не извлекайте и не

заменяйте плавкий предохра-

нитель (предохранители),

которые имеют отношение к

системе подушек безопасности

при нахождении ключа

зажигания в положении ON

(Вкл.).

Несоблюдение этого преду-

преждения приведет к включе-

нию

лампы ,

сигнализирующей о неисп-

равности системы подушек

безопасности SRS.

(продолжение)

• Система подушек безопасности

SRS может работать только при

включенном зажигании (когда

ключ в замке зажигания

находится в положении ON).

Если контрольная лампа систе-

мы подушек безопасности

не загорается или продолжает

гореть примерно через 6

секунд после поворота ключа

зажигания в положение ON

(Вкл.) или запуска двигателя,

или загорается во время

движения автомобиля, это сви-

детельствует о неисправности

системы подушек безо-

пасности SRS. В таком случае

рекомендуется обратиться к

авторизованному дилеру ком-

пании HYUNDAI для проверки

системы.

(продолжение следует)

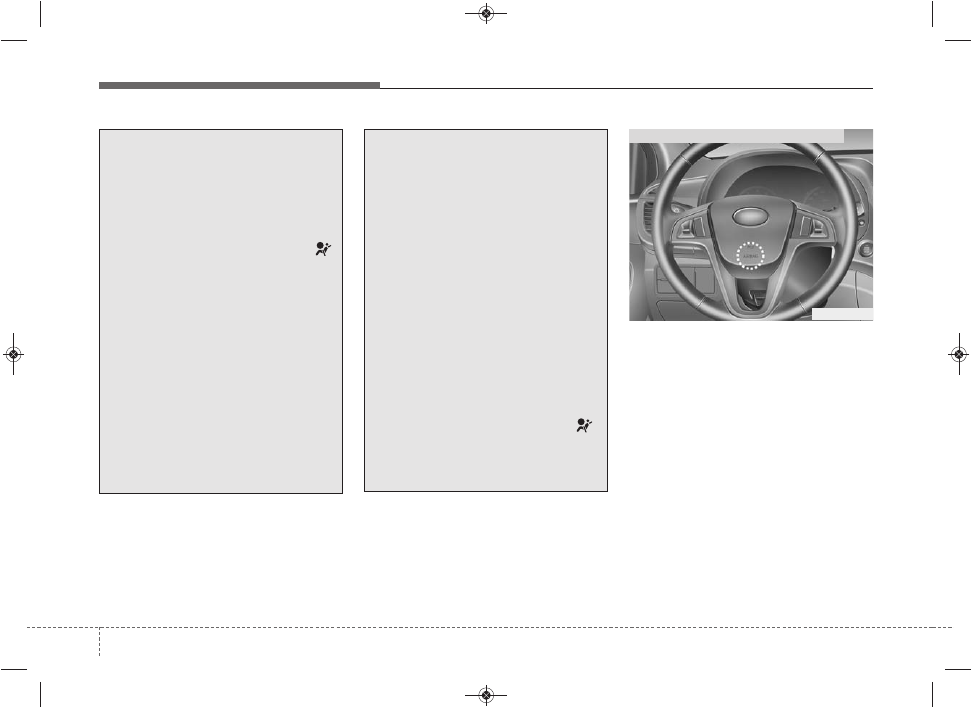

ORB030010

Передняя подушка безопасности водителя
