Описание панели плавких

предохранителей и реле

Под крышкой панели плавких предо-
хранителей и реле находится таблич-
ка с наименованиями предохраните-
лей/реле и значениями их номиналь-
ных токов.

К СВЕДЕНИЮ

Отдельные пункты описания панели

предохранителей могут быть непри-

менимы к вашему автомобилю. Опи-

сание является полным на момент

издания. При проверке панели пре-

дохранителей своего автомобиля

используйте табличку, расположен-

ную на его корпусе.

7 66

Техническое обслуживание

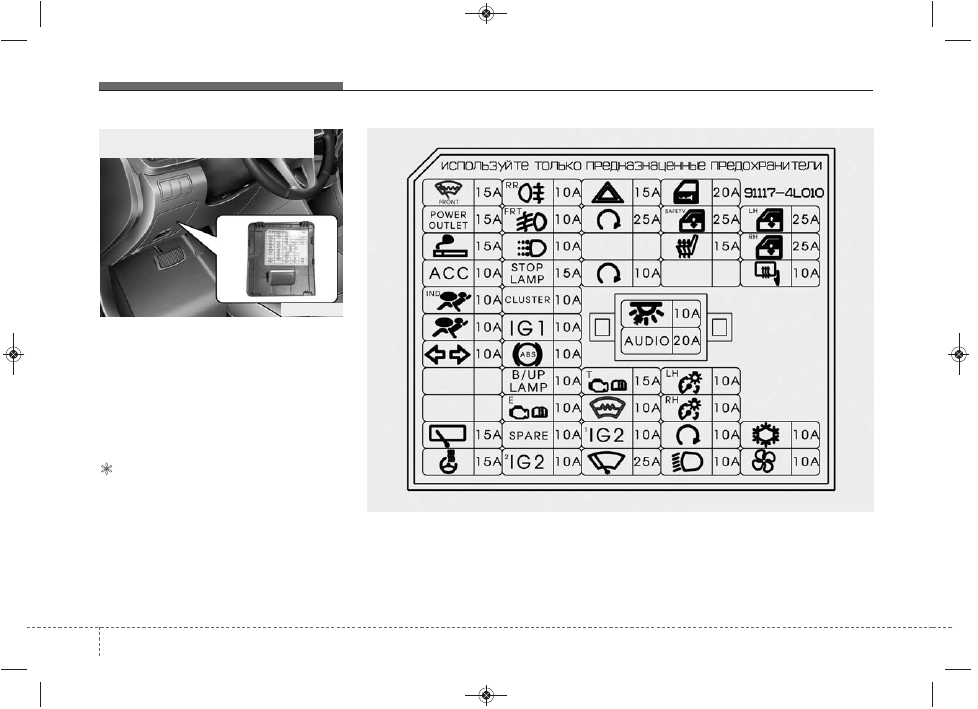

Панель предохранителей

на приборной панели

ORB070023

ORBR074074

7 67

Техническое обслуживание

ORB070024

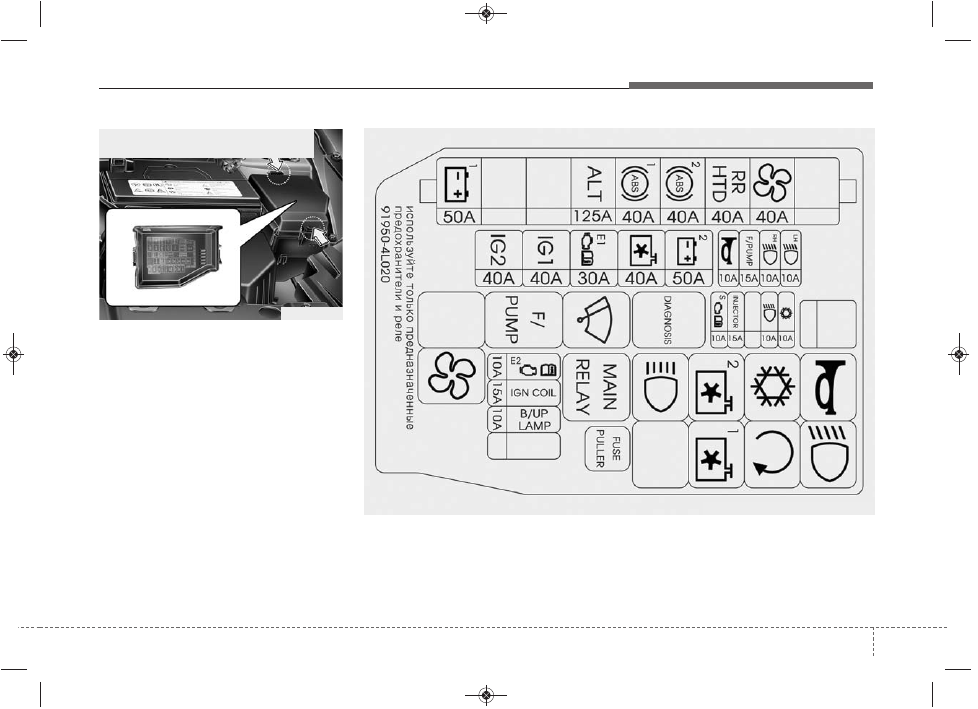

Панель предохранителей

в моторном отсеке

ORBR074075

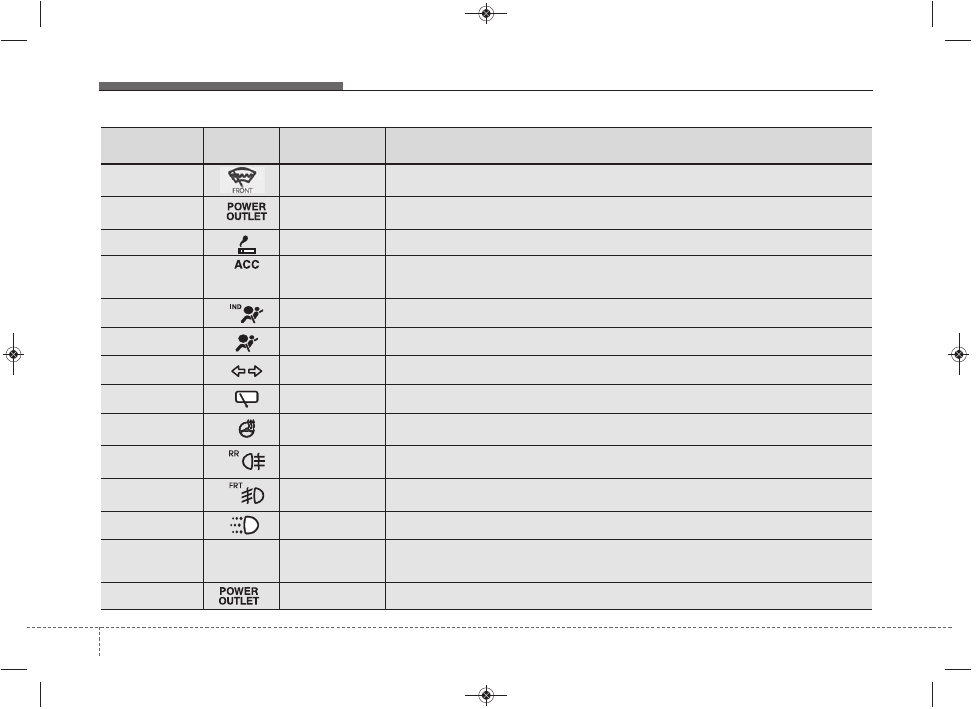

Приборная панель (панель предохранителей со стороны водителя)

7 68

Техническое обслуживание

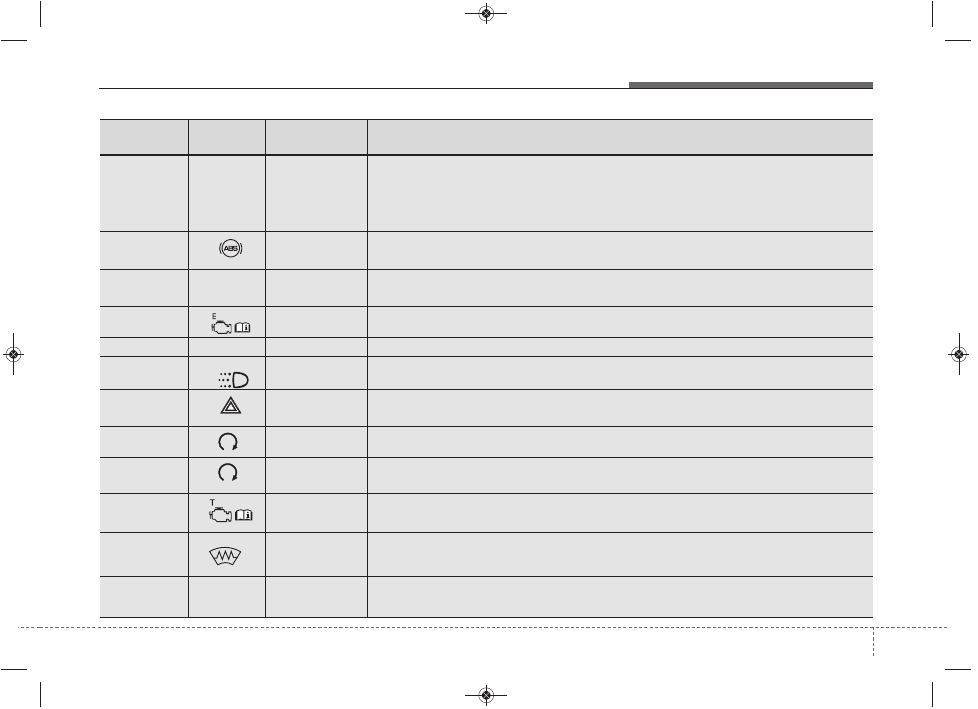

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

DEICER FRT

15A

Обогреватель ветрового стекла

POWER OUTLET

15A

Электрическая розетка

C/LIGHTER

15A

Прикуриватель

ACC

10A

Аудиосистема, модуль управления электрооборудованием кузова, блок управления
системы электронного ключа модуль управления системой блокировки оматической
коробки передач

A/BAG IND

10A

Комбинация приборов (индикатор системы подушек безопасности)

A/BAG

10A

Модуль управления SRS

T/SIG

10A

Выключатель световой аварийной сигнализации

WIPER RR

15A

Многофункциональный переключатель, электромотор заднего стеклоочистителя

HTD STRG

15A

Рулевое колесо с обогревом

FOG LAMP RR

10A

Реле задних противотуманных фонарей

FOG LAMP FRT

10A

Реле противотуманных фар

DRL

10A

Соответствующий дневной ходовой огонь

STOP LAMP

STOP

LAMP

15A

Переключатель стоп-сигнала, датчик заряда аккумуляторной батареи, реле стоп-сиг-
нала, модуль управления системы электронного ключа, разъем канала передачи
данных, селектора ATM, электромагнит блокировки ключа

CLUSTER

10A

Комбинация приборов, модуль управления электрооборудованием кузова

Техническое обслуживание

69

7

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

IG1

IG1

10A

Модуль управления системой блокировки автоматической коробки передач, модуль управ-
ления EPS, электрохромное зеркало, модуль управления SRS, индикатор непристегнутого
ремня безопасности, зуммер системы помощи при парковке, реостат выключателя стоп-сиг-
налов, боковой датчик системы помощи при парковке (левый/правый), центральный датчик
системы помощи при парковке (левый/правый)

ABS

10A

Модуль управления ABS, модуль управления ESС, выключатель системы ESС, панель
предохранителей и реле в моторном отсеке (универсальный диагностический разъем)

B/UP LAMP

B/UP

LAMP

10A

Выключатель фонарей заднего хода

ECU

10A

Модуль управления двигателем, модуль управления системы электронного ключа

SPARE

SPARE

10A

-

DRL1

1

10A

BCM, модуль управления системой Smart Key

HAZARD

15A

Реле аварийной световой сигнализации, выключатель аварийной световой сигнализа-
ции

SMK

25A

Модуль управления электронного ключа

SMK

10A

Модуль управления электронного ключа, выключатель кнопки Start/Stop

TCU

15A

Генератор импульсов 'A'/'B', датчик скорости автомобиля, датчик диапазонов автомати-
ческой коробки передач

FRT HTD

10A

Обогреватель переднего стекла

IG2

IG2

10A

Реле стеклоподъемников, комбинация приборов, переключатель устройства коррекции
света фар, левая и правая фары
