Hyundai Solaris (2012 год). Руководство - часть 95

7 75

Техническое обслуживание

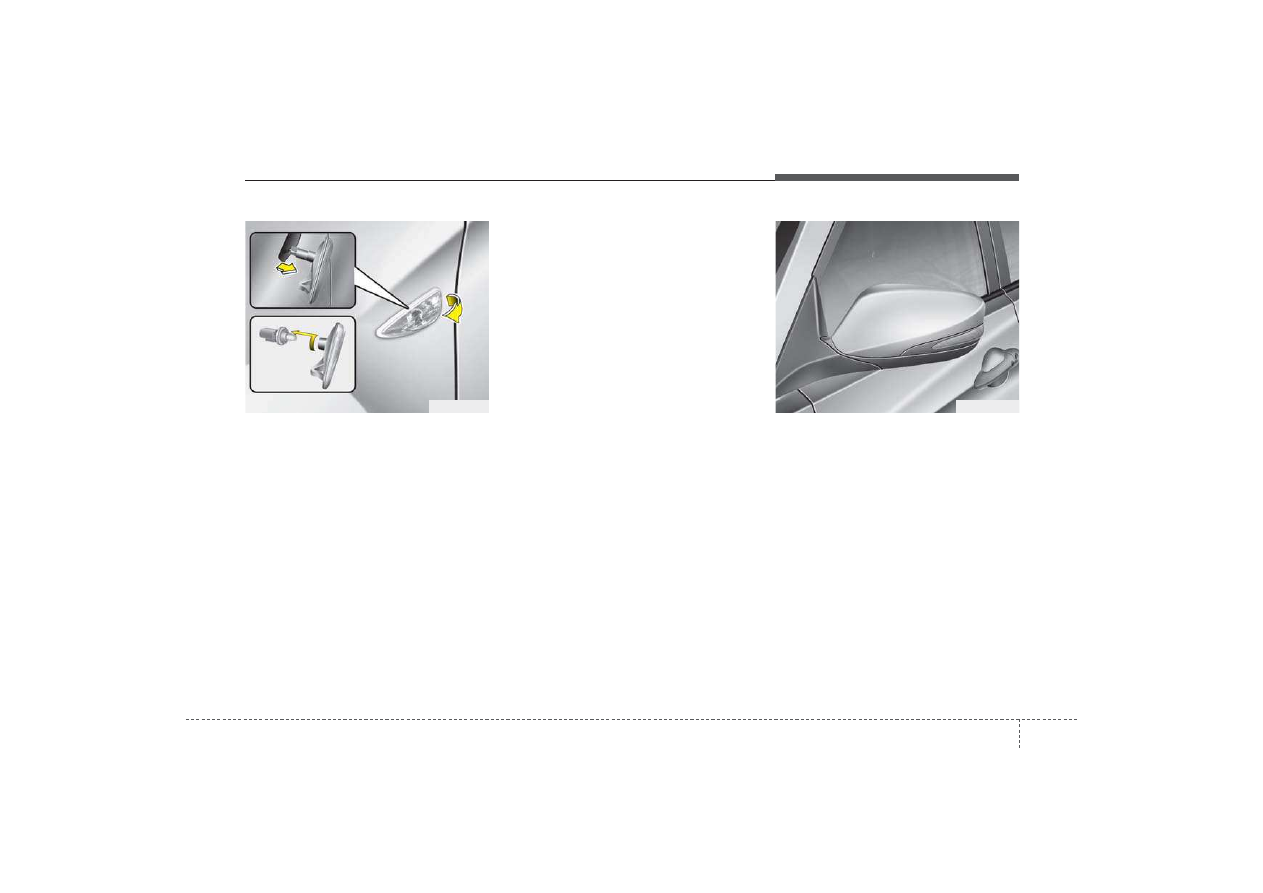

Замена лампы бокового

повторителя указателя

поворота (при наличии)

Тип A

1.

Демонтируйте узел лампы с
автомобиля, для чего подденьте
рассеиватель и извлеките узел
лампы.

2.Отсоедините электрический разъем

лампы.

3.Отделите гнездо от деталей рас-

сеивателя, вращая его против
часовой стрелки, пока выступы на
корпусе гнезда не совместятся с
пазами в деталях рассеивателя.

4.Извлеките лампу, потянув ее из

гнезда.

5. Вставьте новую лампу в гнездо.
6. Повторно соберите гнездо с

рассеивателем.

7. Подключите электрический разъем

лампы.

8. Установите узел лампы обратно на

кузов автомобиля.

Тип B

Если лампа не работает, необходимо,

чтобы авторизованный дилер ком-

пании HYUNDAI произвел проверку

автомобиля.

ORB070068

ORB070054

Техническое обслуживание

76

7

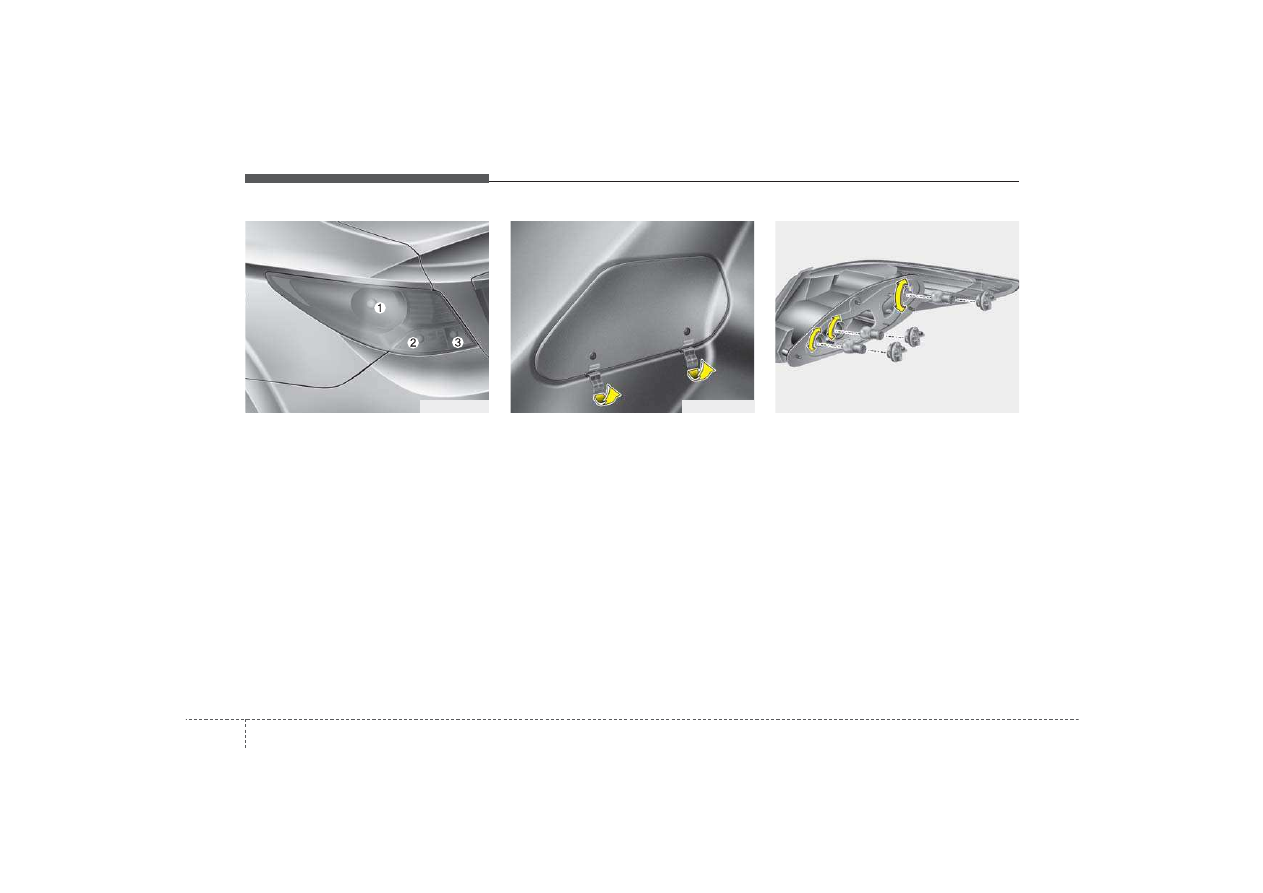

Замена лампы заднего

комбинированного фонаря

(Седан)

(1) Стоп-сигнал/габаритный огонь
(2) Задний указатель поворота
(3) Задний противотуманный фонарь

(Левая сторона) (приналичии)/

Фонарь заднего хода

(Правая сторона)

1. Откройте крышку багажника.
2. Снимите технологический люк.

3. Отделите гнездо от деталей узла,

вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях узла.

4. Извлеките лампу из гнезда, нажав на нее

и вращая против часовой стрелки, пока
выступы на корпусе лампы не
совместятся с пазами в гнезде.
Извлеките лампу, потянув ее из гнезда.

5. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

6.

Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.

7. Установите на место технологи-

ческий люк.

ORBC070033

ORBC070034

ORBC070051

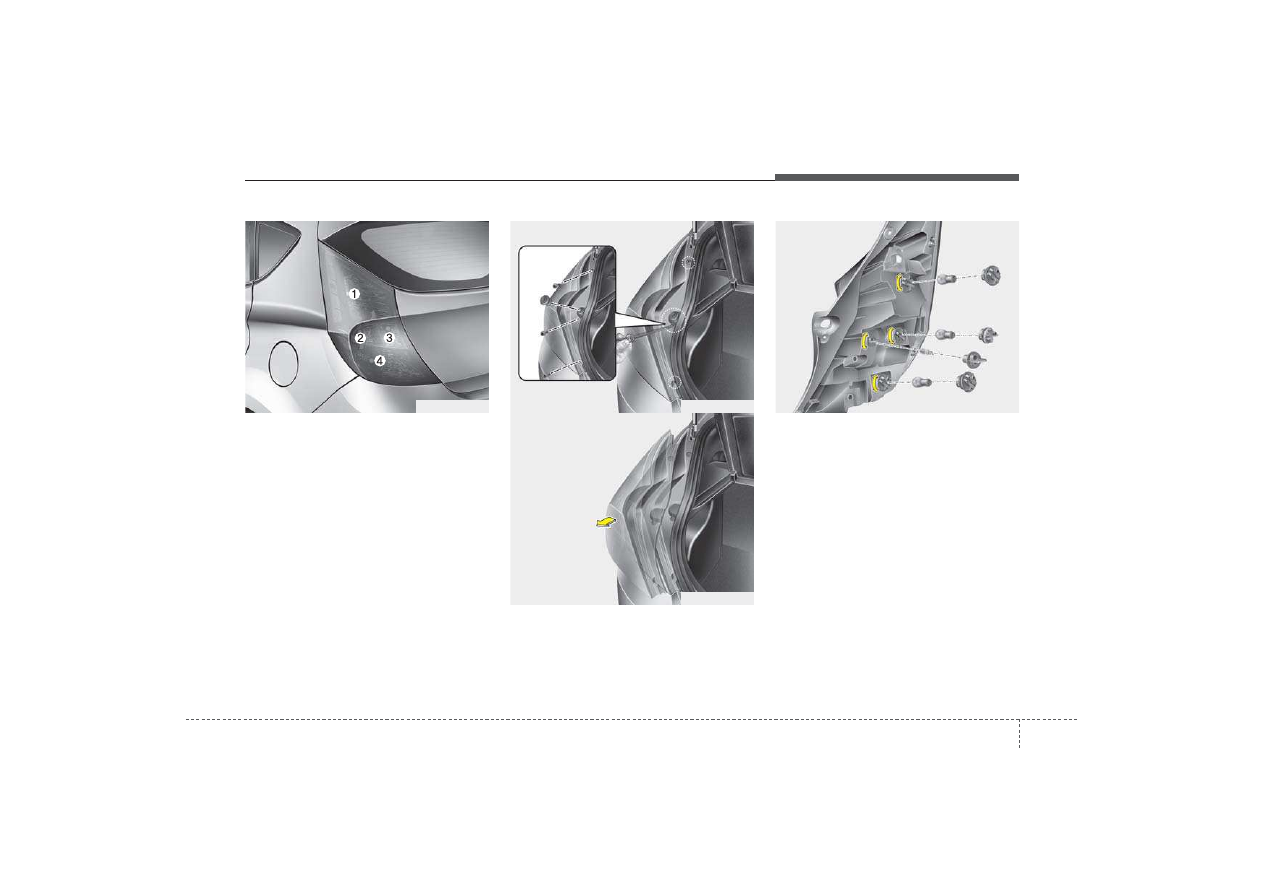

Замена лампы заднего

комбинированного фонаря

(Хетчбэк)

(1) Стоп-сигнал и габаритный огонь
(2) Задний указатель поворота
(3) Фонарь заднего хода
(4) Стоп-сигнал или задний

противотуманный фонарь
(при наличии)

1. Откройте багажное отделение
2. Ослабьте винты крепления фонаря

в сборе крестообразной отвёрткой.

3. Снимите задний комбинированный

фонарь в сборе с кузова
автомобиля.

4. Отделите гнездо от деталей узла,

вращая его против часовой
стрелки,пока выступы на корпусе
гнезда не совместятся с пазами в
деталях узла.

5. Извлеките лампу из гнезда, нажав

на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.

6. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

7.

Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.

7 77

Техническое обслуживание

ORBC071033

ORBC071058

ORB071056

ORB071057

8. Установите фонарь в сборе на кузов

автомобиля.

9. Затяните винты.

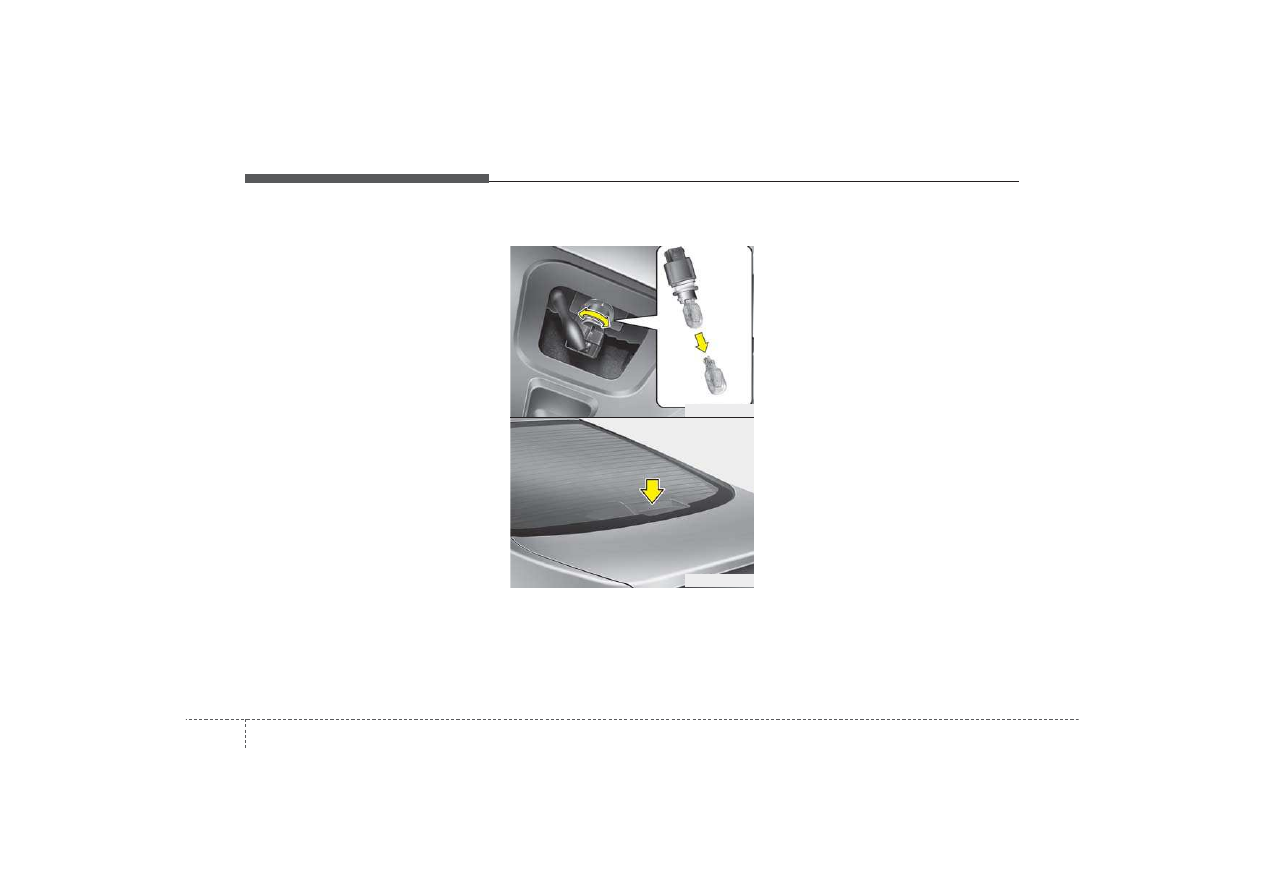

Замена лампы верхнего

повторителя стоп-сигнала

(при наличии)

u

Седан

1. Откройте крышку багажника.
2. Снимите патрон, повернув его против

часовой стрелки.

3. Замените лампу в патроне.
4. Установите патрон, повернув его по

часовой стрелке.

Техническое обслуживание

78

7

ORBC070036

ORBC070043
