Hyundai Elantra 2017 года. Руководство

7-49

хническ

ое об

слу

ив
ание

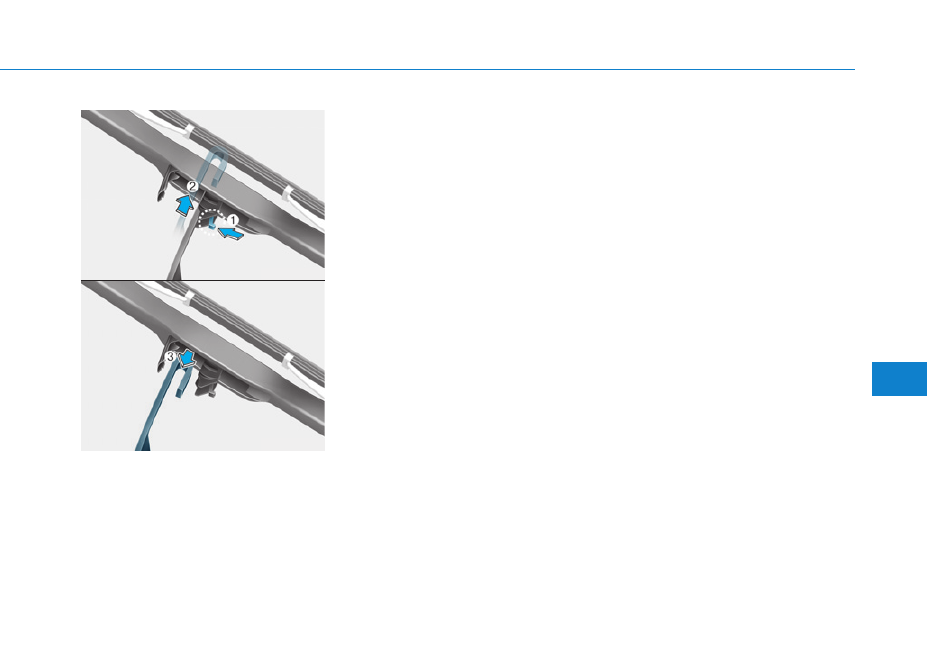

3. Нажмите на фиксатор (1), затем

поднимите рычаг
стеклоочистителя (2).

4. Опустите

рычаг

стеклоочистителя (3) и
установите новый узел щетки в
порядке, обратном порядку
снятия.

5. Верните рычаг стеклоочистителя

на ветровое стекло.

Включите зажигание, щетки
стеклоочистителя вернутся в
нормальное рабочее положение.

ODH073016

ODH073017

7-50

Техническое обслуживание

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Рекомендации по обращению
с аккумуляторной батареей

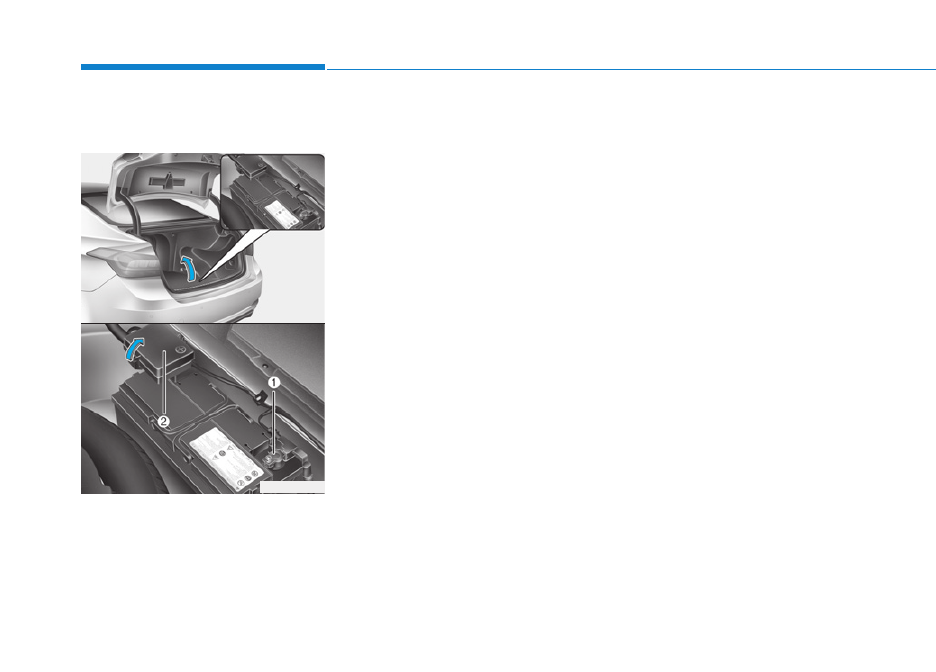

АКБ находится в багажнике.
При замене АКБ отсоедините
отрицательный (-) кабель (1),
затем отсоедините
положительный (+) кабель в блоке
предохранителей (2).

• Следите за тем, чтобы

аккумуляторная батарея была
надежно закреплена.

• Аккумуляторная батарея должна

быть чистой и сухой.

• Клеммы и контакты разъемов

должны быть чистыми, плотно
прилегающими и покрытыми
слоем технического вазелина
или специальной смазки для
электрических контактов.

• Электролит, вылившийся из

аккумуляторной батареи, следует
немедленно смыть водным
раствором пищевой соды.

• Если автомобиль не будет

использоваться в течение
продолжительного времени,
отсоедините кабели от
аккумуляторной батареи.

✽ К СВЕДЕНИЮ

Установленная в стандарте АКБ не
требует обслуживания. Если на
автомобиле установлена АКБ с
маркировкой LOWER (нижний) и
UPPER (верхний) сбоку, можно
проверить уровень электролита.
Уровень масла должен быть между
отметками LOWER (нижний) и
UPPER (верхний). Если уровень
электролита низкий, нужно
добавить дистиллированную
(деминерализованную) воду
(запрещается добавлять серную
кислоту или прочие электролиты).
При заполнении соблюдайте
осторожность, чтобы не
забрызгать АКБ и сопряженные
компоненты. Не переполняйте
ячейки АКБ. Это может привести к
коррозии прочих частей. После
этого убедитесь, что крышки ячеек
плотно закрыты. Рекомендуется
обратиться к авторизованному
дилеру HYUNDAI.

ODH073029

ODH073030

7-51

хническ

ое об

слу

ив
ание

(Продолжение)

Если электролит попал
вам в глаза,
промывайте их чистой
водой в течение не
менее 15 минут и как
можно скорее
обратитесь за
медицинской помощью.
Если электролит попал
вам на кожу, тщательно
промойте пораженный
участок. Если вы
чувствуете боль или
жжение, как можно
скорее обратитесь за
медицинской помощью.

При выполнении
зарядки аккумуляторной
батареи или проведении
работ вблизи нее
надевайте защитные
очки. При работе в
закрытых помещениях
обеспечьте надлежащую
вентиляцию.

(Продолжение)

Основные опасности,
связанные с эксплуатацией
аккумуляторной батареи

При работе с
а к к у м у л я т о р н ы м и
б а т а р е я м и
внимательно прочтите
следующие указания.
Не подносите к батарее
зажженные сигареты,
открытый огонь из
других источников и не
производите искр.

(Продолжение)

ОСТОРОЖНО

(Продолжение)

В элементах
а к к у м у л я т о р н о й
батареи постоянно
присутствует горючий
газ - водород, который
может взорваться при
воспламенении.

а к к у м у л я т о р н ы е
батареи вне
досягаемости детей,
поскольку в батареях
содержится СЕРНАЯ
КИСЛОТА. Не
допускайте попадания
кислоты, находящейся
в батарее, на кожу, в
глаза, на одежду или
л а к о к р а с о ч н ы е
покрытия.

(Продолжение)

7-52

Техническое обслуживание

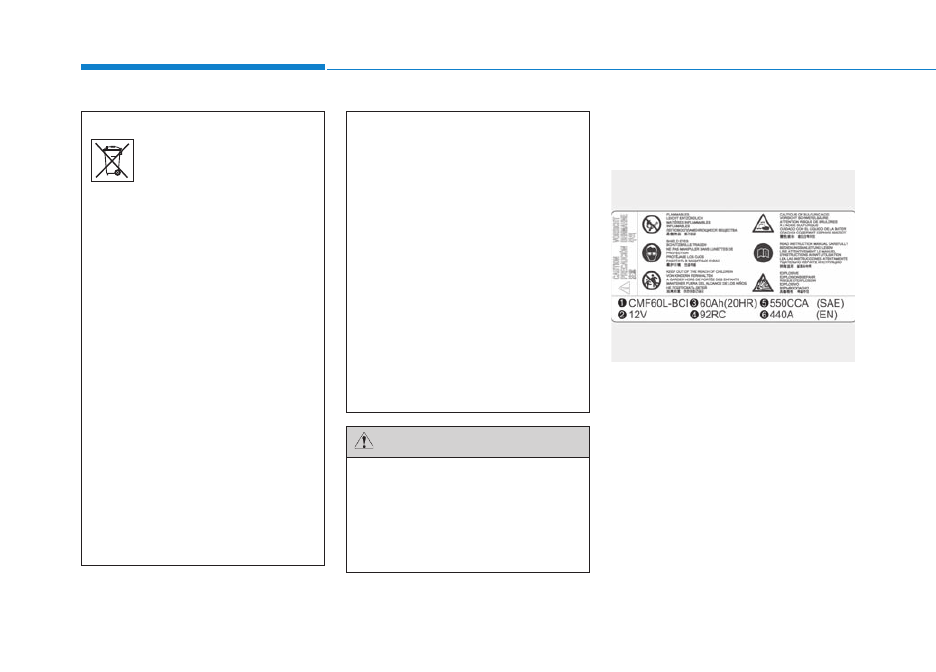

Наклейка с указанием
емкости аккумуляторной
батареи (см. пример)

❈ Наклейка на аккумуляторной батарее

может отличаться от показанной на
рисунке.

CMF60L-BCI : Принятое в
компании HYUNDAI название
модели аккумуляторной
батареи

2. 12V: Номинальное напряжение
3.

60Ah (20HR) : Номинальная
емкость (в ампер-часах)

OLMB073072

■ Пример

(Продолжение)

•

Не пытайтесь заряжать
аккумуляторную батарею,
когда к ней подсоединены
кабели.

•

Система зажигания работает
под высоким напряжением.
Запрещается прикасаться к
этим компонентам при
работающем двигателе или
при нажатой кнопке
пуска/останова.

Несоблюдение правил
техники безопасности,
перечисленных выше, может
привести к получению
серьезных травм или гибели.

При подключении
неразрешенных электронных
устройств к АКБ она может
разрядиться. Запрещается
использовать неразрешенные
устройства.

ВНИМАНИЕ

(Продолжение)

Н е п р а в и л ь н о
у т и л и з и р о в а н н а я
аккумуляторная батарея
может нанести вред
окружающей среде и
здоровью людей.
У т и л и з а ц и я
а к к у м у л я т о р н ы х
батарей должна
проводиться в
соответствии с местным
законодательством или
нормативами.

•

При подъеме аккумуляторной
батареи в пластиковом
корпусе, избыточное
давление на корпус может
привести к утечке кислоты, и,
как следствие, получению
травм. Поднимайте
аккумуляторную батарею с
помощью приспособления
для переноски или взявшись
двумя руками за
противоположные углы.

(Продолжение)

7-53

хническ

ое об

слу

ив
ание

4. 92RC : Номинальная резервная

емкость (в минутах)

550CCA

: Ток холодной

прокрутки в амперах по
методике SAE

6. 440A: Ток холодной прокрутки в

амперах по методике EN

Подзарядка аккумуляторной
батареи

В вашем автомобиле установлена
не требующая обслуживания акку-
муляторная батарея, изготовленная
с использованием кальция.
• Если произошел разряд

аккумуляторной батареи в
течение короткого промежутка
времени (например, по причине
оставленных включенными фар
или ламп освещения салона
автомобиля, не
использовавшегося какое-то
время), необходимо произвести
медленную зарядку батареи
(малым током) в течение 10 часов.

• Если аккумуляторная батарея

постепенно разрядилась по
причине высокой электрической
нагрузки в процессе
использования автомобиля,
подзарядите ее током 20~30 А в
течение двух часов.

Подзарядка аккумуляторной
батареи

При подзарядке
аккумуляторной батареи
необходимо соблюдать
следующие меры
предосторожности:

•

Необходимо снять аккуму-
ляторную батарею с
автомо-биля и расположить
ее в месте с хорошей
вентиляцией.

•

Вблизи аккумуляторной
батареи запрещается курить,
а также выполнять действия,
связанные с опасностью
возникновения искр или
открытого пламени.

(Продолжение)

ОСТОРОЖНО

7-54

Техническое обслуживание

Сброс параметров приборов

После разряда или отключения
аккумуляторной батареи
необходимо сбросить параметры
некоторых функций и приборов:
• Автоматический подъем/опускание

окон (см. глава 3)

• Люк (см. глава 3)
• Маршрутный компьютер (см.

глава 3)

• Система управления

микроклиматом (см. глава 3)

(Продолжение)

•

Следите за батареей в
процессе зарядки,
остановите зарядку и
уменьшите ее скорость, если
в элементах батареи
началось сильное выделение
газа (кипение) или если
температура электролита в
любом из элементов
превышает 49°C (120°F).

•

При выполнении проверки
аккумуляторной батареи в
процессе зарядки надевайте
защитные очки.

•

Отключение зарядного
устройства аккумуляторной
батареи производится в
следующем порядке.

(Продолжение)

1. Переведите

главный

выклю-чатель зарядного
у с т р о й с т в а
аккумуляторной батареи в
положение “Выключено”.

2. Отсоедините контактный

за-жим от отрицательной
клеммы аккумуляторной
батареи.

3. Отсоедините контактный

за-жим от положительной
клеммы аккумуляторной
батареи.

•

Перед выполнением
операций по техническому
обслуживанию или
подзарядке аккумуляторной
батареи, отключите все
элек-трооборудование и
выключите двигатель.

•

Кабель, идущий к отрица-
тельной клемме
аккумуляторной батареи,
должен отключаться первым,
а подключаться последним.

7-55

хническ

ое об

слу

ив
ание

КОЛЕСА И ШИНЫ

Уход за шинами

Для обеспечения надлежащего
технического обслуживания,
безопасности в эксплуатации и
максимальной экономии топлива,
рекомендуется постоянно
поддерживать рекомендуемое
давление в шинах и соблюдать
предписанные для вашего
автомобиля предельные нагрузки
на колеса и распределение
нагрузки.

Рекомендуемое давление
воздуха в холодных шинах

Необходимо ежедневно
производить проверку давления
во всех шинах (включая запасное
колесо). Проверка выполняется
при холодных шинах. “Холодными”
считаются шины автомобиля,
который не был в движении, по
крайней мере, три часа или
проехал менее 1,6 км (1 мили).
Рекомендуемые величины
давления должны поддерживаться
для удобства и безопасности
вождения автомобиля, хорошей
управляемости и минимального
износа шин.
Рекомендуемые величины
давлений приведены в пункте
“Колеса и шины” в главе 8.

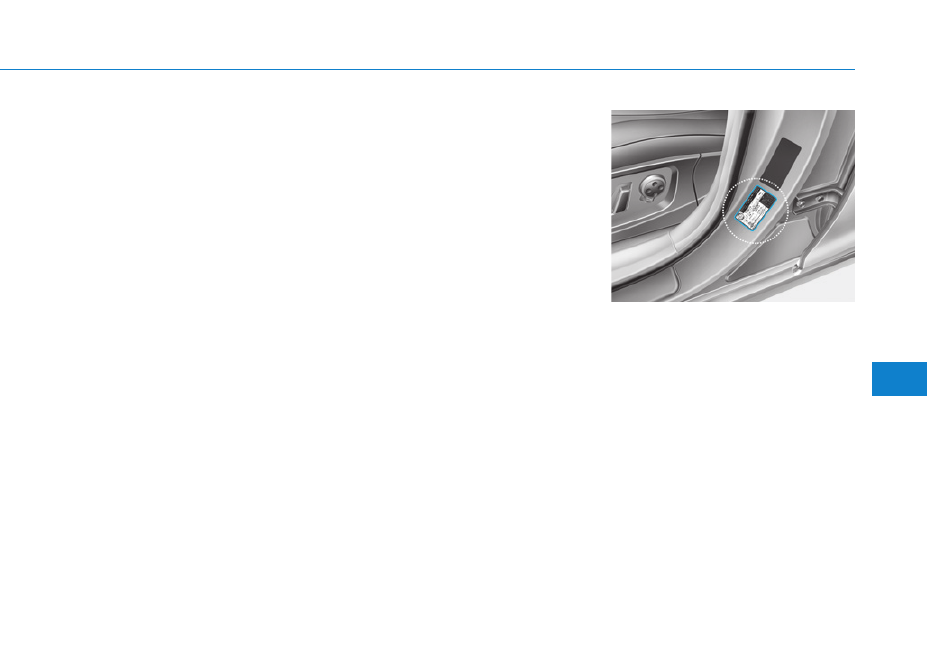

Все технические характеристики
(размеры и давление) приведены
в табличке, прикрепленной к
автомобилю.

ODH083005L

7-56

Техническое обслуживание

Недостаточное давление в
шинах

Значительное понижение
давления (на 70 кПа (10
фунтов/кв. дюйм) и более)
может привести к резкому
усилению нагрева, становясь
причиной разрывов шин,
отслоения протектора и других
повреждений шин, вследствие
чего может произойти потеря
управления автомобилем,
приводящая, в свою очередь,
к серьезным травмам или
смерти. Риск такого перегрева
значительно повышается в
жаркие дни или при движении
на высокой скорости в течение
продолжительного периода
времени.

ОСТОРОЖНО

•

Пониженное давление в
шинах также приводит к
чрезмерному износу, плохой
управляемости и снижению
экономии топлива. Также
может произойти
деформация колес.
П о д д е р ж и в а й т е
необходимый уровень
давления в шинах. Если
приходится часто
подкачивать шины,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки
системы.

•

Повышенное давление в
шинах приводит повышению
чувствительности к
неровностям дороги,
чрезмерному износу в
средней части протектора
шины и увеличение
вероятности повреждения
шины из-за дефектов
дорожного покрытия.

ВНИМАНИЕ

•

Давление в нагретых шинах
обычно превышает величину
давления, рекомендованную
для холодных шин, на 28~41
кПа (4~6 фунтов/кв. дюйм). Не
спускайте воздух из нагретых
шин для регулирования
давления. В противном
случае давление будет ниже
рекомендуемого уровня.

•

Убедитесь, что по
окончании работ были
установлены колпачки
зарядных клапанов шин.
При отсутствии колпачка
грязь или влага могут
попасть внутрь клапана и
стать причиной утечки
воздуха. Если колпачок
клапана утерян, как можно
скорее установите новый.

ВНИМАНИЕ

7-57

хническ

ое об

слу

ив
ание

Проверка давления воздуха
в шинах

Проверяйте давление воздуха в
шинах не реже, чем один раз в
месяц.
Также проверьте давление
воздуха в шине запасного колеса.

Методика проверки
Для проверки давления в шинах
используйте качественный
манометр. Соответствие давления
воздуха в шине рекомендуемой
величине невозможно определить
по внешним признакам, не
проводя измерений. Радиальные
шины могут выглядеть нормально
накачанными даже при
пониженном давлении.
Проверяйте давление воздуха при
холодных шинах. - “Холодными”
считаются шины автомобиля,
который не был в движении, по
крайней мере, три часа или
проехал менее 1,6 км (1 мили).

Давление воздуха в шине

Всегда следуйте приведенным
ниже рекомендациям:

•

Проверяйте давление
воздуха при холодных
шинах. (После того, как
автомобиль был
припаркован в течение как
минимум трех часов или
проехал не более 1,6 км с
момента запуска двигателя).

•

Проверяйте давление
воздуха в шине запасного
колеса при каждой проверке
давления воздуха в шинах.

•

Не перегружайте
автомобиль. Следите за
тем, чтобы не перегружать
багажник на крыше
автомобиля (при наличии).

•

Изношенные, старые шины
могут стать причиной
аварии. Если протектор
сильно изношен или шины
были повреждены, их
следует заменить.

ВНИМАНИЕ

Накачивание шин

Повышенное и пониженное
давление в шине снижает ее
ресурс, негативно сказывается
на управляемости автомобиля
и может привести к
повреждению шины. Это, в
свою очередь, может привести
к потере управления
автомобилем и получению
травм.

ОСТОРОЖНО

7-58

Техническое обслуживание

Снимите колпачок со штока
зарядного клапана шины. Для
выполнения измерения давления
плотно прижмите манометр к
клапану. Если при холодных
шинах давление соответствует
рекомендуемой величине,
указанной на шине и в табличке с
данными о допустимой загрузке
автомобиля, дальнейшего
регулирования давления не
требуется.
Если давление низкое, закачивайте
воздух, пока не будет достигнута
рекомендуемая величина.
При повышенном давлении воздуха
в шине, стравите воздух, нажав на
металлический шток в центре
зарядного клапана шины. Повторно
проверьте величину давления по
манометру. Следите за тем, чтобы
по окончании работ на штоки
клапанов были установлены
колпачки. Это позволит
предотвратить утечки, защищая от
попадания грязи и влаги.

•

Регулярно проверяйте
давление в шинах, а также
отсутствие их износа или
повреждения. При
проведении проверки
обязательно используйте
манометр.

•

Шины с повышенным или
пониженным давлением
воздуха изнашиваются
неравномерно. Вследствие
этого, ухудшается
управляемость автомобиля,
может произойти потеря
управления автомобилем или
внезапный разрыв шины, что
приводит к авариям, травмам
или гибели людей.
Рекомендованное давление
воздуха в холодных шинах
автомобиля приводится в
данном Руководстве, а также
на табличке с маркировкой
шин, расположенной на
средней стойке со стороны
водителя.

(Продолжение)

•

Изношенные, старые шины
могут стать причиной
аварии. Необходимо
заменять изношенные и
поврежденные шины, а
также шины со следами
неравномерного износа.

•

Не забывайте проверять
давление воздуха в шине
запасного колеса. Компания
HYUNDAI рекомендует
выполнять проверку
давление воздуха в шине
запасного колеса при каждой
проверке давления воздуха
в шинах основных колес.

ОСТОРОЖНО

7-59

хническ

ое об

слу

ив
ание

Перестановка колес

Для выравнивания износа протек-
тора рекомендуется переставлять
колеса через каждые 12 000 км (7
500 миль) пробега или ранее, если
происходит неравномерный износ.
Проводя перестановку, проверьте
правильность балансировки колес.
При перестановке проверьте
колеса на наличие неравно-
мерного износа и повреждений.
Причиной повышенного износа
обычно является неправильное
давление воздуха в шинах,
неправильный угол установки
колес, разбалансированность
колес, езда с резкими
торможениями и поворотами.
Убедитесь, что на протекторе и на
боковых сторонах шины нет
неровностей или выпуклостей.
Если будет обнаружен один из
перечисленных дефектов, шину
следует заменить.

Также шину следует заменить,
если видна кордная ткань или
корд. После перестановки колес
убедитесь, что давление в
передних и задних шинах
соответствует рекомендуемым
значениям, а также проверьте
затяжку крепежных гаек.
См. пункт “Колеса и шины” в главе 8.

При перестановке колес

необходимо проверить тормозные

колодки на наличие износа.

ODH073802

ODH073803

■ 17-дюймовые шины, 18-дюймовые шины

■ 19 дюймовые шины

7-60

Техническое обслуживание

✽ К СВЕДЕНИЮ

Если Вы используете
несимметричные шины, проверьте
маркировку "наружная" и
"внутренняя" на шине. Если
установить внутреннюю шину
снаружи, вождение автомобиля и
характеристики износа могут быть
нарушены.

Регулировка углов установки
колес и балансировка шин

На заводе-изготовителе произво-
дится тщательная регулировка
углов установки колес и
балансировка шин вашего
автомобиля, что обеспечивает
максимально возможный ресурс
шин и лучшие значения общих
характеристик автомобиля.
В большинстве случаев
необходимости в повторной
регулировке углов установки колес
не возникает. Однако если вы
заметили повышенный износ шин
или ваш автомобиль при
движении смещается в сторону, то
углы установки колес необходимо
восстановить.
Если при движении по ровной
дороге возникает вибрация, то,
возможно, необходимо произвести
повторную балансировку колес.

•

Не используйте компактное
запасное колесо при
перестановке.

•

Ни в коем случае не
используйте одновременно
шины с диагональным и
радиальным кордом. Это
может привести к
изменению управляемости
автомобиля на дороге и, как
следствие, серьезным
травмам или смерти и
повреждению имущества.

ОСТОРОЖНО

Установка балансировочных
грузиков, не соответствующих
требованиям, может привести
к повреждению алюминиевых
дисков колес вашего
автомобиля. Используйте
только соответствующие
т р е б о в а н и я м
балансировочные грузики.

ВНИМАНИЕ

7-61

хническ

ое об

слу

ив
ание

Замена шин

Если шина изношена равномерно,
то индикатор износа появится в
виде сплошной полосы, располо-
женной поперек протектора. Это
означает, что на шине остался
слой протектора толщиной менее
1,6 мм (1/16 дюйма). Если это
произошло, замените шину.
Замену следует провести, не
дожидаясь, пока полоса появится
по всей ширине протектора.

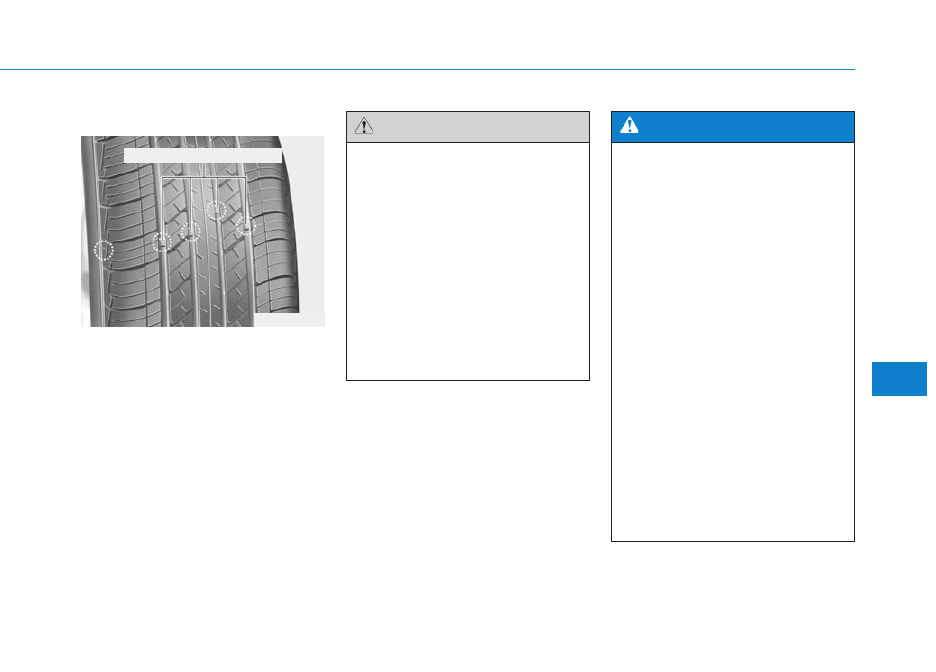

OLMB073027

Индикатор износа протектора

Устанавливаемые на замену
шины

•

Движение на изношенных
шинах представляет
большую опасность и
снижает эффективность
торможения, точность
рулевого управления и силу
сцепления.

•

Штатные шины автомобиля
обеспечивают безопасность
поездки и управления.
Запрещается использовать
шины и колеса другого типа
и размера. Это может
повлиять на безопасность и
характеристики автомобиля
и привести к потере
управляемости или
опрокидыванию, в
результате чего возможны
серьезные травмы.

(Продолжение)

ОСТОРОЖНО

После замены колеса через
1000 км (620 миль) пробега
следует выполнить протяжку
гаек крепления колеса. Если
рулевое колесо трясется или
вибрирует транспортное
средство, это указывает на
н е с б а л а н с и р о в а н н о с т ь
колеса. Должна быть
выполнена балансировка
колес. Если проблема не
устранена, рекомендуется
обратиться к официальному
дилеру HYUNDAI.

ВНИМАНИЕ

7-62

Техническое обслуживание

Замена компактного запасного
колеса (при наличии)
Шина компактного запасного
колеса имеет меньший ресурс
протектора, чем шина обычного
размера.
Замените его, если на поверхности
шины появились полосы
индикатора износа протектора.
Устанавливаемая новая шина
компактного запасного колеса
должна иметь те же размеры и
конструкцию, что и шина,
поставлявшаяся с новым
автомобилем, и должна
монтироваться на то же
компактное запасное колесо. Шина
для компактного запасного колеса
не предназначена для установки на
колесо с нормальными размерами,
а компактное запасное колесо не
предназначено для установки на
него шины с нормальными
размерами.

(Продолжение)

•

Лучше всего заменять все
четыре шины одновременно.
Если это невозможно,
заменяйте две передний или
две задних шины попарно.
Замена только одной шины
может серьезно повлиять на
управляемость автомобиля.

•

Система ABS работает,
сравнивая скорость колес.
Размер шины может повлиять
на частоту вращения колеса.
Все 4 устанавливаемые на
замену шины автомобиля
должны соответствовать по
размеру оригинальным.
Использование шин разного
размера может стать
причиной неправильной
работы ABS
(антиблокировочная система
тормозов) и ESC (электронная
система динамической
стабилизации).

(Продолжение)

Устанавливаемые на замену
шины должны иметь
одинаковый рисунок
протектора и быть
одинакового размера, типа,
бренда, грузоподъемности
на всех четырех колесах.

•

Использование шин любого
другого размера или типа
может значительно
изменить плавность хода и
управляемость, дорожный
просвет, тормозной путь,
просвет между кузовом и
шинами, дорожный просвет
при зимних шинах и
надежность показаний
спидометра.

(Продолжение)

7-63

хническ

ое об

слу

ив
ание

Замена колес

При замене колес, независимо от
причины, по которой она
выполняется, убедитесь, что
новые колеса эквивалентны
оригинальным заводским по
диаметру, ширине обода и вылету
колеса.

Сцепление шин с дорогой

Сцепление шины с дорогой может
ухудшиться при езде на
изношенных, плохо накачанных
шинах или езде по дорогам со
скользким покрытием. Когда
становится виден индикатор
износа, шины необходимо
заменить. Для уменьшения
вероятности потери управления
автомобилем снижайте скорость
во время дождя, снега или при
движении по обледеневшей
дороге.

Техническое обслуживание
шин

Помимо поддержания правиль-
ного давления воздуха, снижение
износа шин также достигается за
счет правильных углов установки
колес. Если шина изнашивается
неравномерно, необходимо, чтобы
ваш дилер проверил углы
установки колес.
При установке новых колес
убедитесь, что они
отбалансированы. Это позволит
сделать вождение более
комфортабельным и увеличить
ресурс шины. Кроме того, шина
должна проходить повторную
балансировку каждый раз, когда
она снимается с диска.

Неправильные размеры колес
могут отрицательно влиять на
ресурс колес и подшипников,
характеристики торможения и
остановки, управляемость
автомобиля, дорожный
просвет, зазор между шиной и
кузовом, зазор при
установленных цепях
п р о т и в о с к о л ь ж е н и я ,
правильность показаний
спидометра, регулировку фар
и высоту бампера.

ОСТОРОЖНО

7-64

Техническое обслуживание

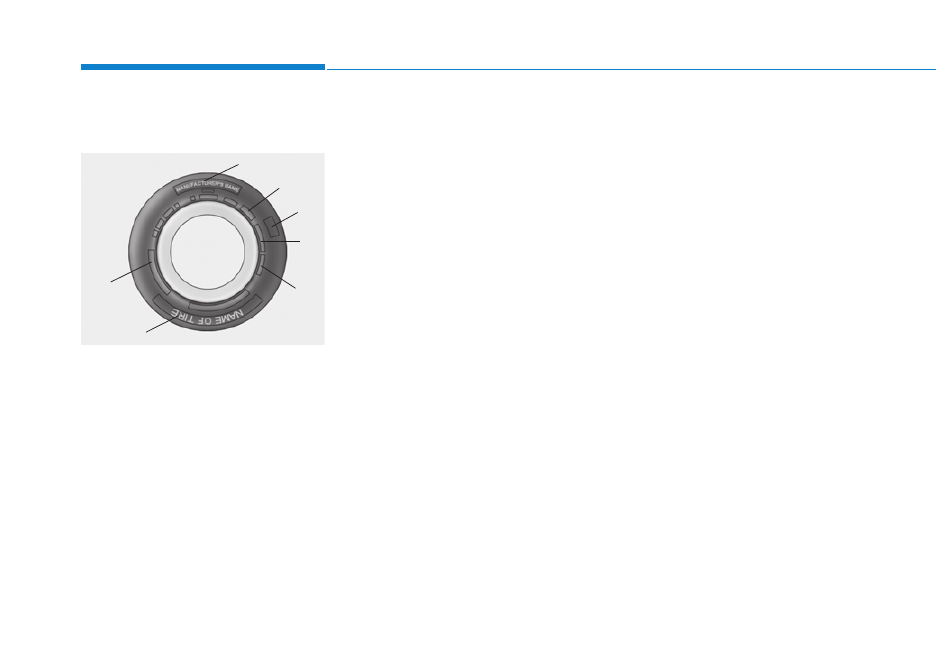

Маркировка на боковой
поверхности шины

В маркировке указаны основные
характеристики шины, а также
идентификационный номер шины
(TIN), необходимый для
подтверждения наличия
сертификата на соответствие
стандартам безопасности. Номер
TIN может использоваться для
идентификации шины при ее
возврате.

1. Производитель или

торговая марка

Указан производитель или
торговая марка.

2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение
ее размера. Эти данные
потребуются вам при выборе шин
для замены. Ниже приводится
значение букв и цифр в условном
обозначении размера шины.
Пример обозначения размера
шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может
меняться в зависимости от модели
автомобиля).

(P)235/60R18 102H
P - тип автомобиля, на который

может устанавливаться шина
(шины, в маркировке которых
имеет префикс “P”
предназначены для
использования на легковых
автомобилях или грузовых
автомобилях малой
грузоподъемности; в то же
время, не все шины имеют
такую маркировку).

235

ширина шины в милли-
метрах.

60 - отношение высоты профиля

поперечного сечения шины к
его ширине, выраженное в
процентах.

кодовое обозначение типа
шины (радиальная).

18 - диаметр обода в дюймах.
102 - индекс нагрузки. Цифровой

код, соответствующий
максимальной нагрузке,
которую может выдержать
шина.

OLMB073028

5,6

Hyundai Elantra 2017 года. Руководство - часть 34
