Hyundai Elantra 2017 года. Руководство - часть 9





3-29

У

д

обные к

о

мпоненты для транспор

тног

о сре

д

ств

а

3

Внутреннее зеркало заднего вида
Перед началом движения
транспортного средства зеркало
следует отрегулировать так, чтобы
вид через заднее окно был в
центре.

Электрохромное зеркало
(при наличии)
В ночное время или в условиях
недостаточной освещенности
электрическим зеркалом заднего
вида автоматически
контролируются яркий свет от фар
следующих сзади транспортных
средств.
При работающем двигателе
наличие яркого света
контролируется встроенным в
зеркало заднего вида датчиком.
Датчиком определяется уровень
освещенности вокруг
транспортного средства и
производится автоматическая
корректировка, в зависимости от
яркости света от следующего
сзади транспортного средства.
При переключении селектора в
положение R (задний ход) зеркало
автоматически переключается на
самую яркую настройку, чтобы
обеспечить водителю
оптимальную видимость сзади.

ЗЕРКАЛА

Убедиться в отсутствии
препятствий вдоль зрительной
оси. Не следует располагать
какие-либо предметы на задних
сиденьях, в багажнике или на
подголовниках задних сидений,
если при этом будет нарушена
обзорность через заднее окно.

ОСТОРОЖНО

Для предотвращения
серьезных травм в случае
аварии или при раскрытии
подушки безопасности не
допускается модифицировать
зеркало заднего вида или
устанавливать панорамное
зеркало.

ОСТОРОЖНО

НЕДОПУСТИМО регулировать
зеркало во время движения.
Это может привести к потере
управления транспортным
средством и стать причиной
аварии.

ОСТОРОЖНО

3-30

Удобные компоненты для транспортного средства

Управление электрохромическим
зеркалом заднего вида:

• Нажмите кнопку питания (1) для

включения функции
автоматического затемнения.
Загорится индикатор зеркала.
Нажмите кнопку питания (1) для
выключения функции
автоматического затемнения.
Индикатор зеркала погаснет.

• По умолчанию зеркало

включается при включении
зажигания.

Наружное зеркало заднего
вида

На транспортном средстве
установлены с обеих сторон
наружные зеркала заднего вида.

Для очистки зеркала следует
использовать смоченное
очистителем для стекол
бумажное полотенце или
аналогичный материал.
Не следует распылять
очиститель для стекол
непосредственно на зеркало,
так как при этом жидкость
может попасть внутрь корпуса
зеркала.

ВНИМАНИЕ

ODH043046L

Индикатоp

Датчик

ODH043047

3-31

У

д

обные к

о

мпоненты для транспор

тног

о сре

д

ств

а

3

Правое зеркало заднего
вида имеет выпуклую
поверхность.
Для некоторых стран левое
наружное зеркало заднего
вида также выполняется
выпуклым.
Предметы в таком зеркале
кажутся находящимися
дальше, чем они есть на
самом деле.

Перед перестроением
необходимо посмотреть
назад через внутреннее
зеркало заднего вида или
повернув голову, чтобы
оценить дистанцию до
следующего сзади
транспортного средства.

ОСТОРОЖНО

Не регулируйте положение
наружных зеркал заднего
вида и не складывайте их во
время движения автомобиля.
Это может привести к потере
управления транспортным
средством и стать причиной
аварии.

ОСТОРОЖНО

Не следует соскабливать лед
с зеркала, при этом может
быть повреждена
поверхность стекла.

Если зеркало примерзло, не
следует пытаться его
отрегулировать с
применением силы. Для
оттаивания рекомендуется
использовать спрей
антиоблединитель (не
антифриз для системы
охлаждения) смоченную
горячей водой мягкую ткань.
Также можно поместить
транспортное средство в
теплое помещение.

ВНИМАНИЕ

3-32

Удобные компоненты для транспортного средства

Регулировка зеркал заднего вида:
1. Повернуть рычаг (1) налево (L)

или направо (R) для выбора
нужного зеркала заднего вида.

2.

При помощи регулятора
зеркала (2) подвинуть
выбранное зеркало вверх, вниз,
влево или вправо.

3. После завершения регулировки

нажмите кнопку L или R (1) еще
раз, чтобы предотвратить
непреднамеренное изменение
настроек.

Складывание/раскладывани
е наружных зеркал заднего
вида

Наружные зеркала заднего вида
могут быть сложены или разложены
с помощью переключателя, как
описано ниже.
Левое (1 ) : зеркало

будет

возвращено в
исходное положение.

Правое (2) : зеркало будет сложено.

ODH043048

Зеркало прекращает переме-
щаться при достижении
крайнего положения, но
электропривод продолжает
работать, пока переключатель
остается нажатым. Не
удерживайте переключатель в
нажатом состоянии дольше,
чем это необходимо,
поскольку  это может
привести к повреждению
электродвигателя.

Недопустимо регулировать
положение наружных зеркал
заднего вида рукой, при этом
может быть поврежден
электродвигатель.

ВНИМАНИЕ

ODH043049

3-33

У

д

обные к

о

мпоненты для транспор

тног

о сре

д

ств

а

3

Центр (AUTO) :
Управление зеркалами будет
осуществляться автоматически:

- Зеркало будет свернуто или

возвращено в исходное
положение при закрытии или
открытии двери смарт-ключом.

- Зеркало будет свернуто или

возвращено в исходное
положение при закрытии или
открытии двери кнопкой на
наружной ручке двери.

- Зеркало будет свернуто или

возвращено в исходное
положение при приближении к
транспортному средству (все
двери закрыты и блокированы)
при наличии смарт-ключа. (при
наличии)

Функция помощи при
парковке задним ходом
(при наличии)

Если установить рычаг
переключения передач в
положение R (Задний ход),
наружное зеркало заднего хода
наклонится вниз, способствуя
управлению при движении задним
ходом.
Положение переключателя (1)
наружного зеркала заднего хода
определяет, будут ли зеркала
перемещаться:

Управление электрическим
наружным зеркалом заднего
вида работает даже при
кнопке пуска-останова
двигателя в положении OFF.
Для предотвращения
нежелательной разрядки
аккумуляторной батареи не
следует производить
корректировку зеркал дольше
необходимого, если
двигатель остановлен.

ВНИМАНИЕ

Недопустимо складывать
наружное зеркало заднего вида
с электрическим приводом
вручную. При этом может быть
поврежден механизм привода.

ВНИМАНИЕ

ODH043042

3-34

Удобные компоненты для транспортного средства

Влево/вправо:
если выбрано положение L (Влево)
или R (Вправо), будут перемещаться
оба наружных зеркала заднего вида.
Среднее положение:
если выбрано среднее положение,
наружные зеркала заднего вида
перемещаться не будут.

Наружные зеркала заднего вида
автоматически возвращаются в
оригинальные положения в любом
из перечисленных ниже случаев:
• Кнопка пуска-останова двигателя

установлена в положение OFF
или ACC.

• Рычаг рычага переключения

передач перемещается в любое
положение, кроме "R" (Задний
ход).

• Переключатель дистанционного

управления наружным зеркалом
заднего вида не выбран.

3-35

У

д

обные к

о

мпоненты для транспор

тног

о сре

д

ств

а

3

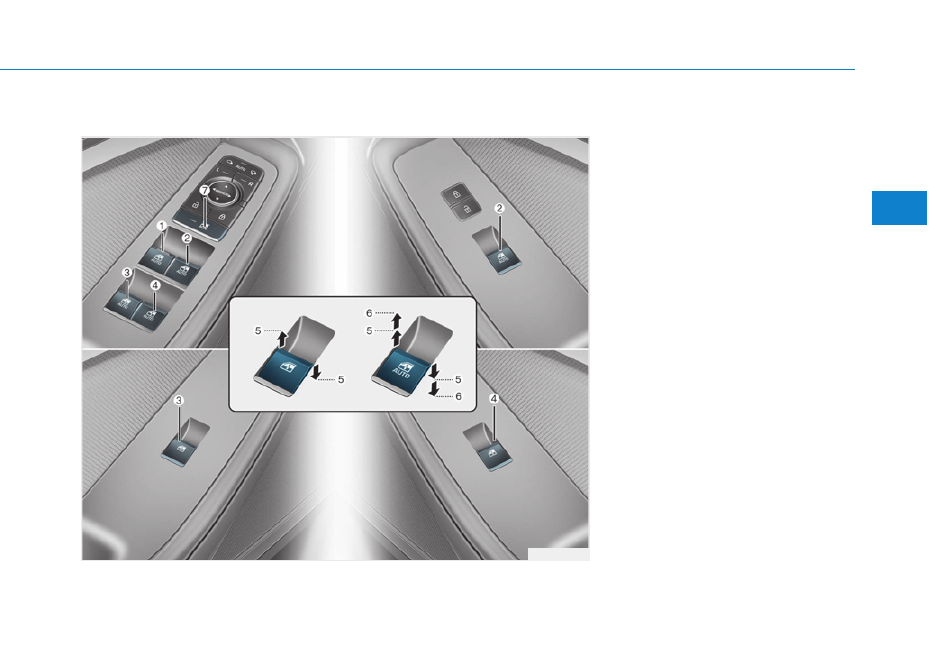

(1) Переключатель стеклоподъемника

двери водителя

(2) Переключатель  стеклоподъемника

двери пассажира

(3) Переключатель  стеклоподъемника

левой задней двери

(4) Переключатель  стеклоподъемника

правой задней двери

(5) Открытие и закрытие окна
(6) Автоматические

электростеклоподъемники

(7) Переключатель

блокировки

стеклоподъемников

ОКНА

Электростеклоподъемники

ODH043026

3-36

Удобные компоненты для транспортного средства

Для подъема или опускания стекол
кнопка пуска-останова двигателя
должна находиться в положении
ON. На каждой двери установлен
собственный переключатель
стеклоподъемника. У водителя
имеется переключатель
блокировки стеклоподъемников,
которым может блокироваться
работа стеклоподъемников
пассажирских дверей. После
установки кнопки пуска-останова
двигателя в положение ACC или
OFF стеклоподъемниками можно
будет управлять еще примерно 30
секунд. Однако в случае открытия
любой из передних дверей
стеклоподъемниками нельзя будет
управлять даже в течение этих 30
секунд.

✽ К СВЕДЕНИЮ

• В холодных и влажных клима-

тических условиях электрические
стеклоподъемники могут
работать плохо из-за замерзания.

• В случае движения с

открытыми задними окнами
или с открытым люком крыши
(при наличии) в салоне могу
создаваться завихрения потоков
воздуха или раздаваться
пульсирующие звуки. Эти звуки
считаются нормальным
явлением. Они могут быть
устранены или их уровень
может быть снижен принятием
перечисленных ниже мер. Если
звуки раздаются при открытии
одного или обоих задних окон,
следует опустить оба передних
окна примерно на 25 мм. Если
звук раздается при открытом
люке в крыше, следует сместить
немного люк в сторону
закрытия.

Открытие и закрытие окна

Открытие:
Нажмите переключатель
стеклоподъемника вниз до первого
фиксированного положения (5).
Отпустите переключатель при
достижении желаемой высоты
стекла.

Закрытие:
Потяните переключатель
стеклоподъемника вверх до первого
фиксированного положения (5).
Отпустите переключатель при
достижении желаемой высоты
стекла.

Для предотвращения
серьезной травмы или
смерти недопустимо во время
движения высовывать из
окон голову, руки или тело.

ОСТОРОЖНО

ODH043027

3-37

У

д

обные к

о

мпоненты для транспор

тног

о сре

д

ств

а

3

Автоматический
стеклоподъемник
При нажатии клавиши управления
стеклоподъемником сразу во второе
фиксируемое положение (6)
происходит полное опускание или
подъем стекла, даже если отпустить
клавишу. Чтобы остановить стекло в
нужном положении во время работы
стеклоподъемника, нужно нажать и
отпустить клавишу переключателя.

Перезагрузка системы
управления электрическими
стеклоподъемниками
Если электрические
стеклоподъемники работают не
надлежащим образом,
автоматическая система управления
должна быть перезагружена. Для
этого необходимо выполнить
нижеперечисленные действия.
1.

Установите кнопку пуска-
останова двигателя в положение
ON.

2.

Закрыть окно и продолжать
тянуть переключатель
электростеклоподъемника по
меньшей мере еще 1 секунду.

Если после перезагрузки
электрические стеклоподъемники
все еще не работают должным
образом, рекомендуется
обратиться для проверки системы
к официальному дилер HYUNDAI.

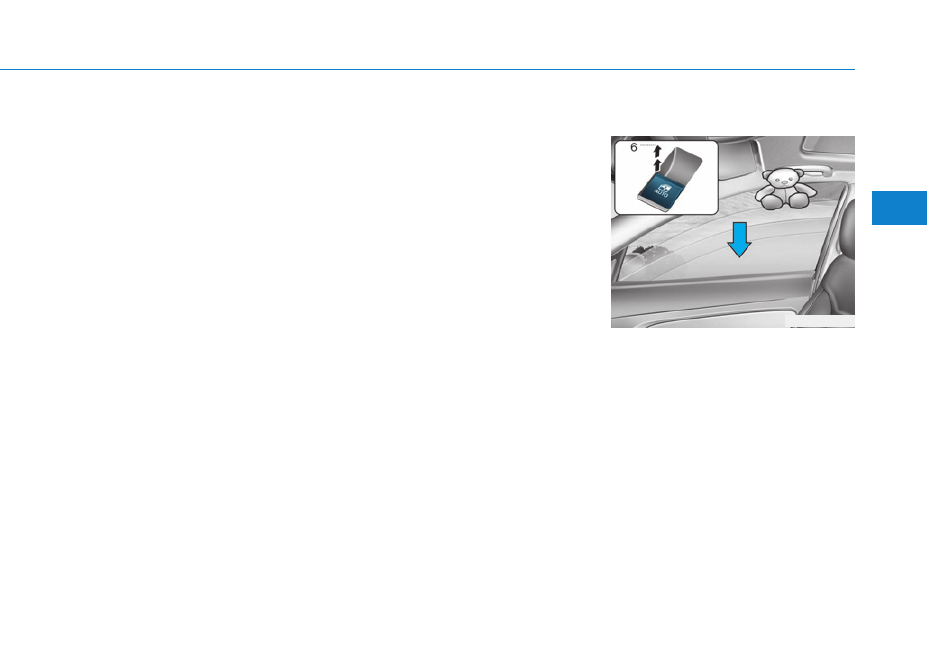

Защита от защемления

Если при автоматическом закрытии
окна будет обнаружено препятствие,
окно остановится и опустится
примерно на 30 см (12 дюймов),
давая возможность удалить объект.
Если сопротивление будет
зарегистрировано при длительном
нажатии клавиши
стеклоподъемника, стекло
прекратит движение верх и затем
опустится примерно на 2,5 см.

ODH043136

3-38

Удобные компоненты для транспортного средства

И если снова постоянно нажимать
клавишу управления
стеклоподъемником в течение 5
секунд после опускания стекла в
результате автоматического
обратного хода, функция
автоматического обратного хода
выполняться не будет.

✽ К СВЕДЕНИЮ

Функция автоматического
реверса стекла активна только в
случае использования функции
автоматического поднятия,
активизируемой поднятием
переключателя до второго
положения.

Переключатель блокировки
автоматического
стеклоподъемника

Водитель может заблокировать
переключатели стеклоподъемников
задних дверей с помощью
переключателя блокировки
стеклоподъемников. При этом
загорится индикатор.

ODH043028

Перед закрытием стекол
необходимо убедиться, что
этому не мешают какие-либо
части тела или предметы.
Иначе возможно получение
травмы или повреждение
автомобиля. Объекты
диаметром меньше 4 мм (0,16
дюйма), находящиеся между
стеклом и верхним
уплотнителем, могут остаться
необнаруженными системой
защиты от защемления и
стекло не будет опущено.

ОСТОРОЖНО

3-39

У

д

обные к

о

мпоненты для транспор

тног

о сре

д

ств

а

3

Когда переключатель блокировки
э л е к т р о с т е к л о п о д ъ е м н и к о в
находится в положении
блокировки:
• Водитель может управлять

п

е

р

е

д

н

и

м

и

электростеклоподъемниками, но
не может управлять задними
электростеклоподъемниками.

• Пассажир спереди может

управлять передним
п а с с а ж и р с к и м
электростеклоподъемником.

• Пассажиры сзади не могут

управлять задними
электростеклоподъемниками.

Не позволяйте детям играть со
с т е к л о п о д ъ е м н и к а м и .
Расположенный на двери
водителя переключатель
блокировки стеклоподъемников
рекомендуется держать в
положении блокировки.
Неожиданное включение
стеклоподъемника ребенком
может привести к серьезной
травме или смерти.

ОСТОРОЖНО

Для предотвращения
возможного повреждения
системы электрических
стеклоподъемников не
открывайте или не
закрывайте два окна
одновременно. Это также
способствует длительному
сроку службы плавкого
предохранителя.

Никогда не пытайтесь
одновременно включать в
противоположных направ-
лениях переключатели
управления электрическим
стеклоподъемником одной и
той же двери, расположенные
на месте водителя и на самой
двери. В таком случае стекло
остановится, и дальнейшее
его перемещение станет
невозможным.

ВНИМАНИЕ

3-40

Удобные компоненты для транспортного средства

ПАНОРАМНЫЙ ЛЮК В КРЫШЕ (ПРИ НАЛИЧИИ)

Если ваш автомобиль оснащен
люком в крыше, его можно
сдвинуть назад или приоткрыть
при помощи рычага управления
люком, который находится на
потолочной консоли.
Для открытия или закрытия
верхнего люка кнопка пуска-
останова двигателя должна
находиться в положении ON.

✽ К СВЕДЕНИЮ

• В холодных и влажных

климатических условиях люк
может работать плохо из-за
замерзания.

• После мойки автомобиля или

после дождя убедитесь в полном
удалении воды с люка перед
тем, как открыть его.

ODH043034

Не продолжайте перемещать
рычаг управления люком после
того, как люк оказывается в
полностью открытом,
закрытом или откинутом
положении. Это может
привести к повреждению
электродвигателя или других
элементов системы.

ВНИМАНИЕ

Никогда не регулируйте
положение люка и
солнцезащитной шторки во
время управления
автомобилем. Это может
привести к потере управления
и к дорожно-транспортному
проис-шествию, результатом
которого может быть гибель
людей, нанесение тяжелых
телесных повреждений или
причинение ущерба имуществу.

ОСТОРОЖНО

3-41

У

д

обные к

о

мпоненты для транспор

тног

о сре

д

ств

а

3

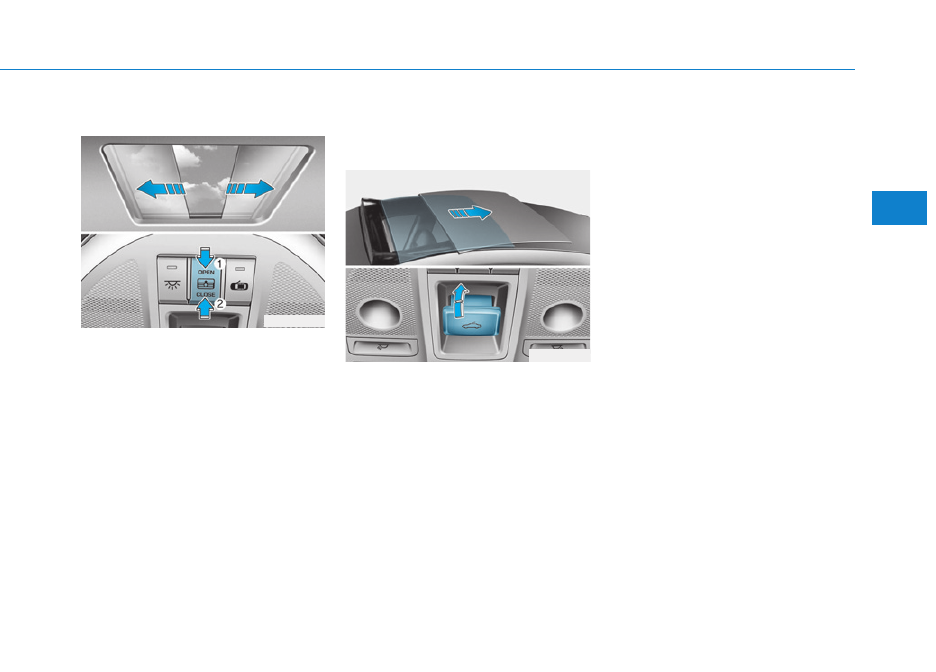

Солнцезащитная шторка

• Чтобы открыть солнцезащитную

шторку, нажмите на контрольный
переключатель шторки (1).

• Для закрытия солнцезащитной

шторки необходимо нажать на
управляющий включатель (2).
Если выключатель будет нажат
при открытом стекле люка,
перед закрытием
солнцезащитной шторки будет
выполнено закрытие люка.

Чтобы остановить движение в любой
точке, необходимо кратковременно
нажать на контрольный
переключатель шторки.

Скольжение люка в крыше

Когда солнцезащитная
шторка закрыта

Если потянуть рычаг управления
люком крыши назад, то
солнцезащитная шторка
сдвинется в полностью открытое
положение, затем полностью
откроется стекло люка крыши.
Чтобы остановить люк в крыше в
любой точке, необходимо на
мгновение потянуть рычаг
управления люком в крыше
вперед или назад.

Когда солнцезащитная
шторка открыта
Если потянуть рычаг управления
люком в крыше назад, то стекло
люка в крыше будет скользить в
полностью открытое положение.
Чтобы остановить люк в крыше в
любой точке, необходимо на
мгновение потянуть рычаг
управления люком в крыше
вперед или назад.

✽ К СВЕДЕНИЮ

Открывается и закрывается
только переднее стекло
панорамного люка.

ODH043035

ODH043036

3-42

Удобные компоненты для транспортного средства

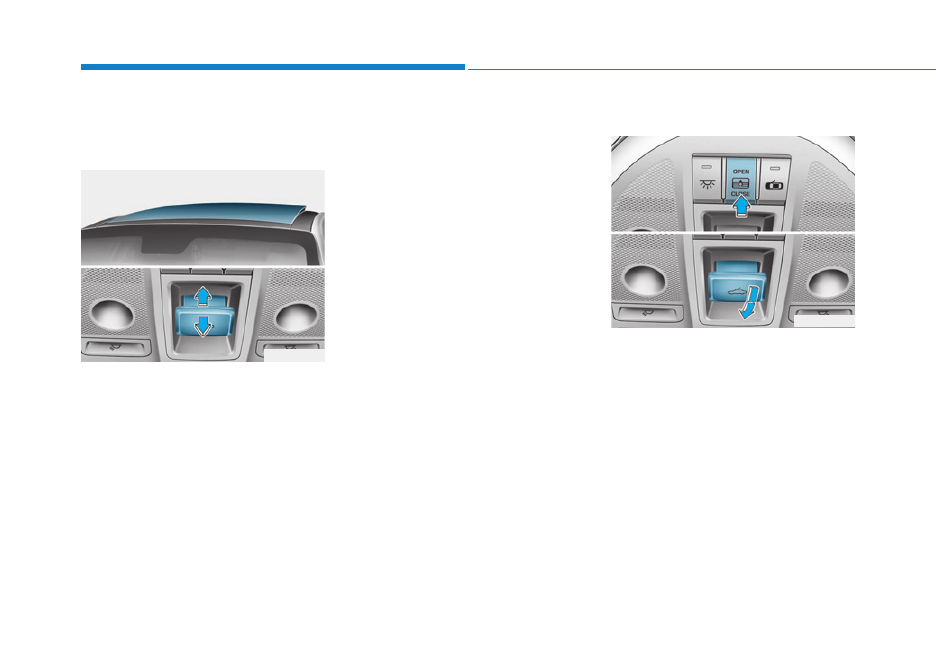

Наклон люка в крыше

Когда солнцезащитная
шторка закрыта

Если нажать на рычаг управления
люком в крыше вверх, то
солнцезащитная шторка начнет
скользить в полностью открытое
положение, затем наклонится
стекло люка в крыше. Чтобы
остановить люк в крыше в любой
точке, необходимо на мгновение
потянуть рычаг управления люком
в крыше вперед или назад.

Когда солнцезащитная
шторка открыта
Если нажать на рычаг управления
люком в крыше вверх, то стекло
люка в крыше наклонится.
Чтобы остановить люк в крыше в
любой точке, необходимо на
мгновение потянуть рычаг
управления люком в крыше
вперед или назад.

Закрытие люка в крыше

Нажать кнопку CLOSE (закрыть)
солнцезащитной шторки. При этом
сначала закроется стекло люка в
крыше, затем закроется
солнцезащитная шторка. Для
остановки стекла люка в крыше в
любой точке необходимо
кратковременно нажать на
управляющий включатель
солнцезащитной шторки.

ODH043037

ODH043038

3-43

У

д

обные к

о

мпоненты для транспор

тног

о сре

д

ств

а

3

Если необходимо закрыть только
стекло люка в крыше, нажать на
рычаг управления люка в крыше.
При этом закроется стекло люка в
крыше, а солнцезащитная шторка
останется открытой. Для остановки
люка в крыше в любой точке
необходимо на мгновение потянуть
рычаг управления люком в крыше
вперед или назад.

Автоматический возврат
люка

Если в процессе автоматического
закрытия люк столкнется с
посторонним предметом или
частью тела человека, он немного
сместится в обратном
направлении и остановится в
таком положении.
Эта функция не сработает при
блокировании в проеме люка
небольшого предмета. Перед
закрытием люка необходимо
убедиться в том, что в его проеме
нет посторонних предметов.

ODH043039

Перед закрытием верхнего
люка необходимо убедиться,
что этому не мешают какие-
либо части тела или
предметы. Иначе возможно
получение травмы или
повреждение автомобиля.

Для предотвращения
серьезной травмы или
смерти во время движения
недопустимо высовывать из
верхнего люка голову, руки
или туловище.

Панорамный люк выполнен
из стекла, поэтому в случае
ДПТ он может разбиться.
Если вы не пристегнуты
ремнем безопасности,
имеется опасность травмы
или смерти вследствие
высовывания из салона
через проем разбитого люка.
Для обеспечения
безопасности все
находящиеся в салоне
должны использовать
требуемые средства защиты
(ремень безопасности,
детское автокресло и т. п.).

ОСТОРОЖНО

3-44

Удобные компоненты для транспортного средства

✽ К СВЕДЕНИЮ

После мойки транспортного
средства или после дождя перед
открытием люка необходимо
удалить с него воду.

Сброс настроек системы
управления люком

Люк крыши должен быть
возвращен на заводские
настройки в следующих случаях
- АКБ разряжена или отключена

или связанный с ней
предохранитель был заменен
или отключен.

- функция движения люка крыши

одним касанием не работает
должным образом.

1.Включите зажигание и

полностью закройте стекло и
солнцезащитную шторку люка
крыши.

2.Отпустите рычаг управления

люком в крыше.

3.Толкните рычаг управления

верхним люком в направлении
закрывания (приблизительно на
10 с) до открывания
солнцезащитной шторки и
наклона стекла люка. Затем
отпустите рычаг.

4.Нажать на рычаг управления

люком в крыше вперед, в
направлении закрытиях, пока
люк в крыше не займет
следующее положение:

Закрытие стекла наклоном

открытие стекла сдвигом

закрытие стекла сдвигом

Затем отпустите кнопку
управления.

По завершении этой процедуры
произойдет сброс системы люка
крыши.

Необходимо периодически
удалять грязь с
направляющих люка или из
мест скопления между
люком и панелью крыши,
иначе при движении люка
может раздаваться шум.

Недопустимо открывать люк
в крыше при отрицательных
температурах или когда он
покрыт снегом или льдом,
при этом вероятно
п о в р е ж д е н и е
электродвигателя. При
холодных и влажных
климатических условиях
вероятно нарушение работы
люка.

ВНИМАНИЕ

ODH043040















содержание   ..  7  8  9  10   ..
