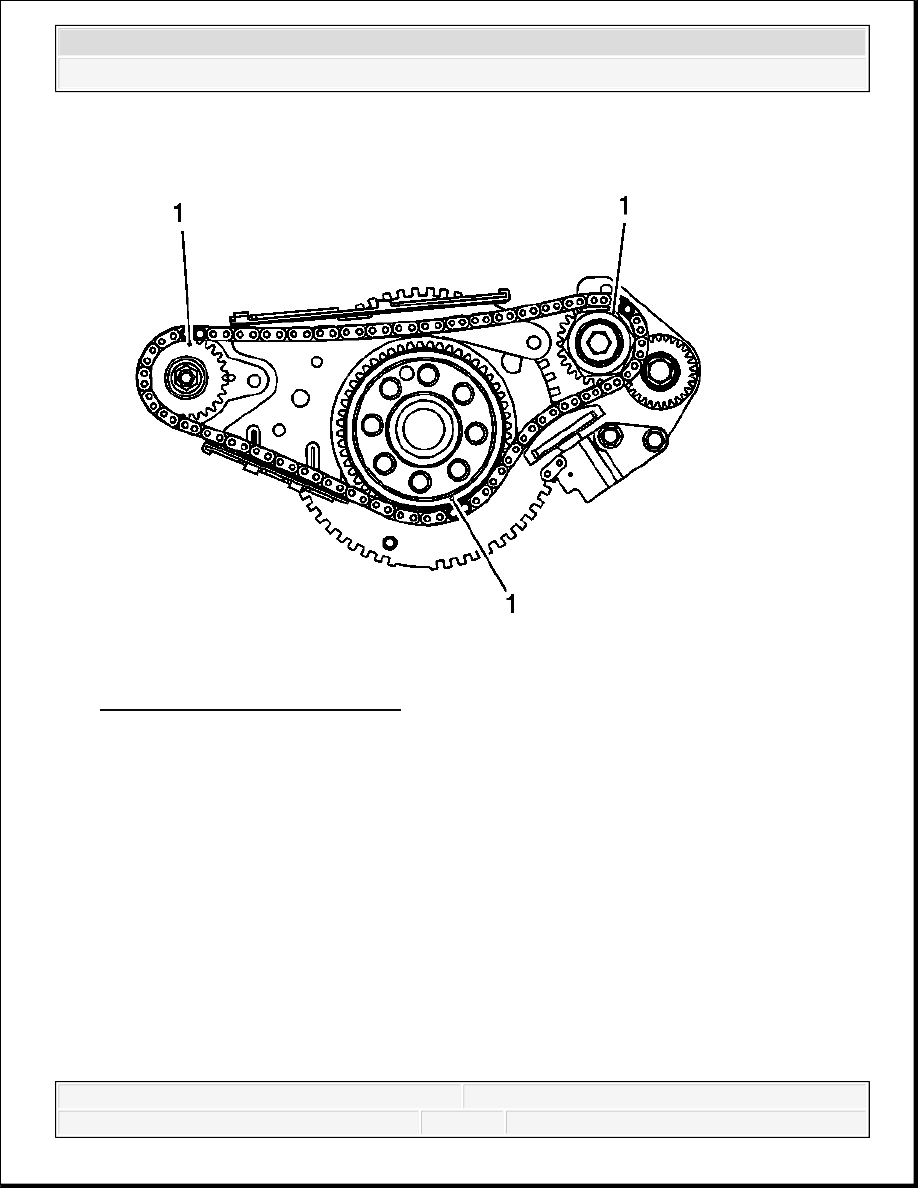

Fig. 338: Sprocket Timing Marks
Courtesy of GENERAL MOTORS CORP.

1. Rotate the crankshaft until the left hand balance shaft sprocket timing mark is at 12:00. The

right hand balance shaft sprocket timing mark should be at 2:30. The crankshaft sprocket
timing mark should be at 4:30. Make sure the 3 timing marks on the sprockets line up with a
dark link on the chain (1). Every 11-crankshaft rotations, 3 of the 5 dark links on the timing
chain will line up with the timing marks.

IMPORTANT: Do not disassemble the balance shaft assembles. Remove

and install the balance shafts as complete assemblies.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

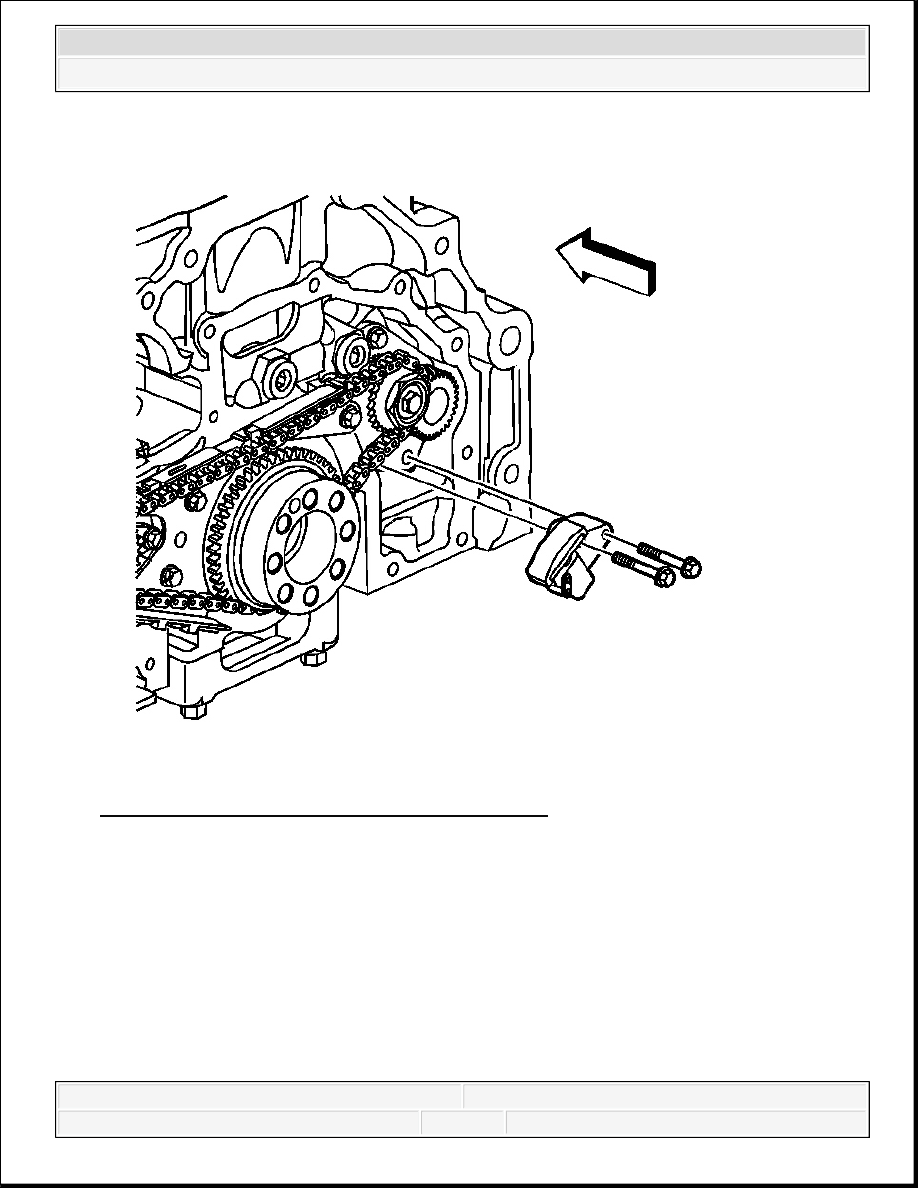

Fig. 339: View Of Balance Shaft Chain Tensioner
Courtesy of GENERAL MOTORS CORP.

2. Remove the balance shaft chain tensioner and bolts.

IMPORTANT: It may be necessary to retract the tensioner plunger by

rotating the link plate clockwise. Insert a small tool into the
link plate hole in order to prevent the tensioner from
ratcheting to full extension.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

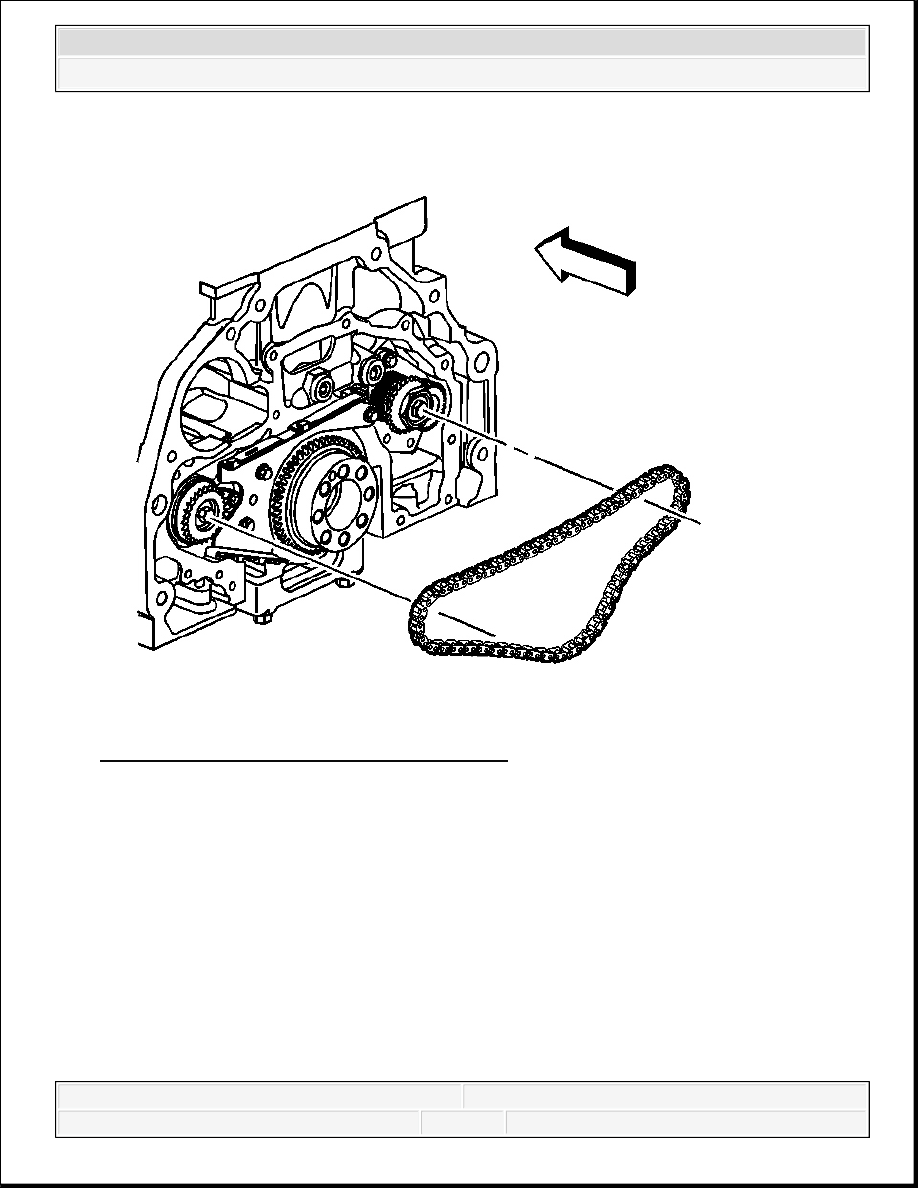

Fig. 340: View Of Balance Shaft Drive Chain
Courtesy of GENERAL MOTORS CORP.

3. Remove the chain from the crankshaft sprocket.

4. Remove the chain from the balancer sprockets.

IMPORTANT: It may be necessary to remove the right balance shaft bolts

and rotate the retainer plate counter-clockwise in order to
gain chain slack.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

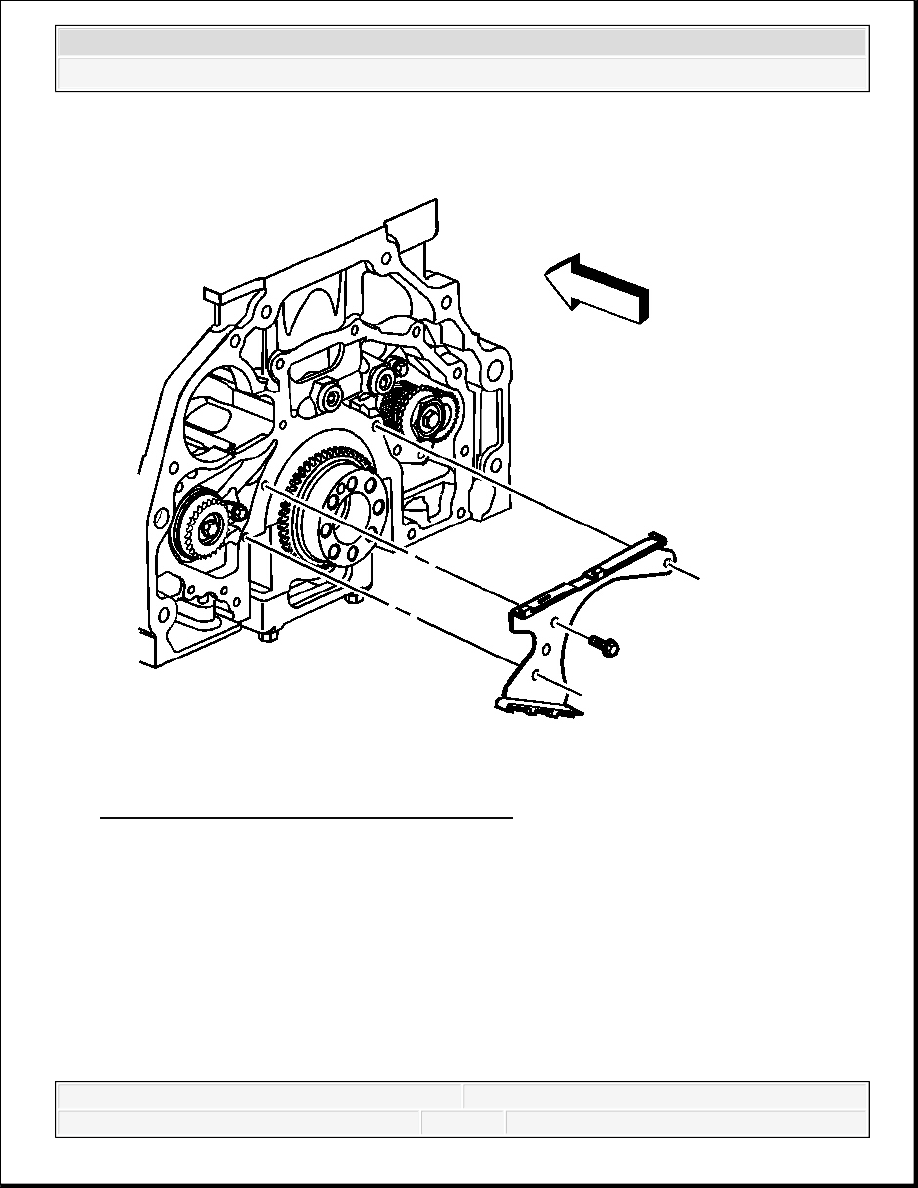

Fig. 341: View Of Balance Shaft Chain Guide
Courtesy of GENERAL MOTORS CORP.

5. Remove the balance shaft chain guide bolts.

6. Remove the balance shaft chain guide.

IMPORTANT: Rotate the balance shafts to check for free rotation. If the

balance shafts do not turn free, inspect the balance shaft
bearings and bearing surface for damage.
