Honda Ridgeline. Manual - part 559

０１

ＳＪＣ８Ａ００Ｋ７９１０００Ｒ１２１ＸＦＡＡＴ２０

−

−

−

−

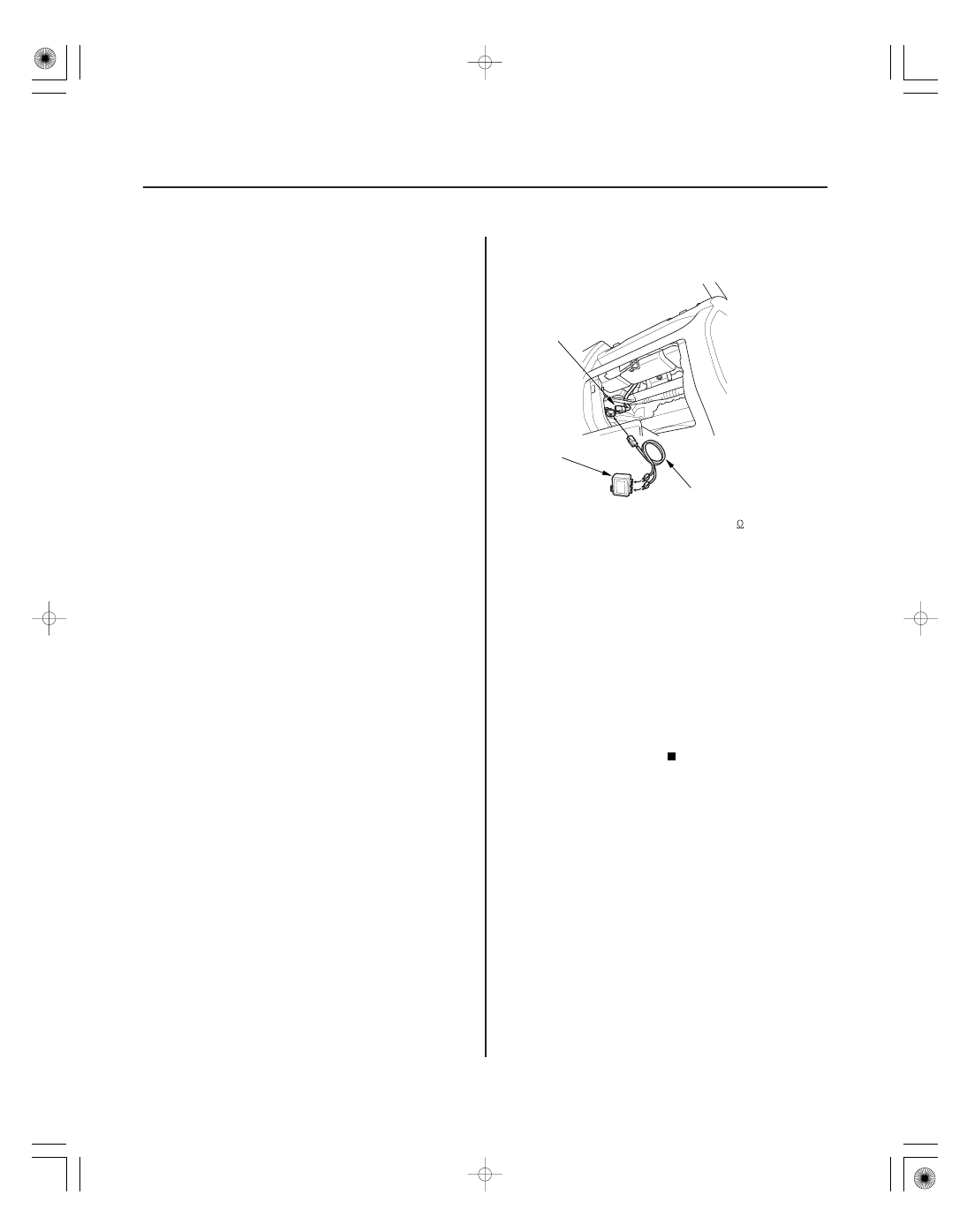

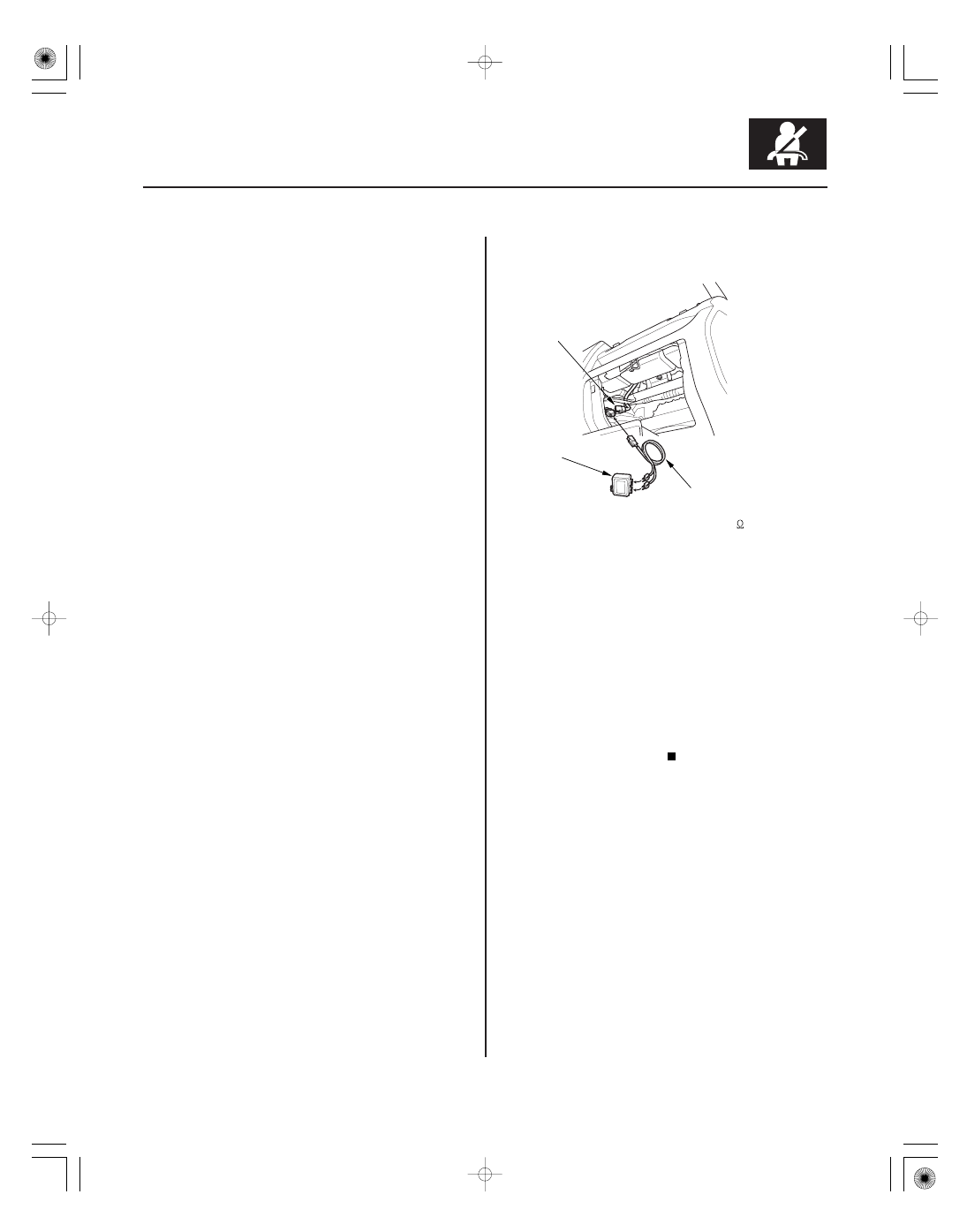

DTC 12-1x (‘‘x’’ can be 0 thru 9 or A thru F):

DTC 12-4x (‘‘x’’ can be 0 thru 9 or A thru F):

Special Tools Required

YES

NO

YES

NO

24-61

A

07XAZ-SZ30100

07SAZ-TB4011A

Open in Front Passenger’s Airbag First
Inflator

Open in Front Passenger’s Airbag Second
Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-16) and General Troubleshooting Information
(see page 24-27).

1. Clear the DTC memory (see page 24-28).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated,
troubleshoot the DTC.

3. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

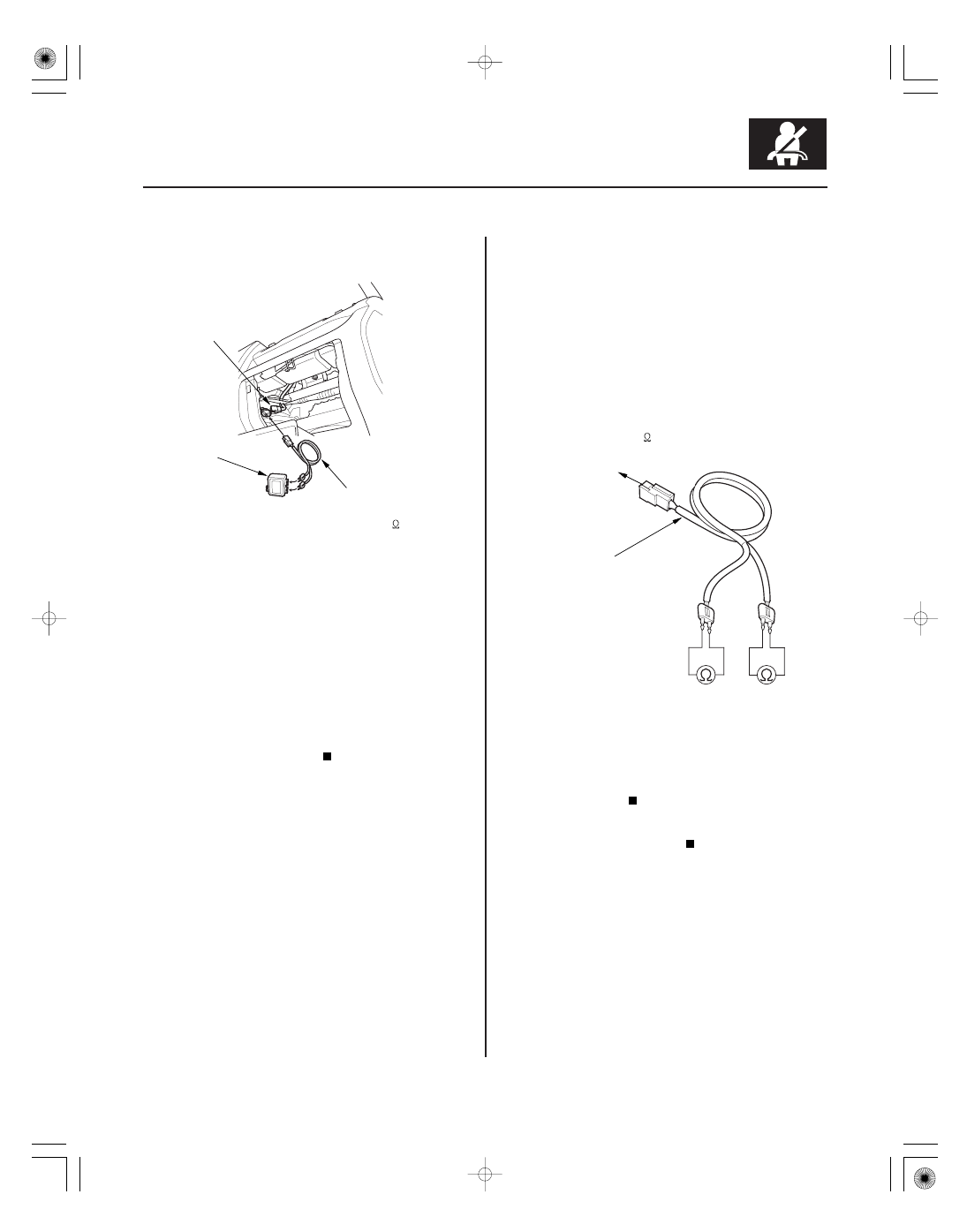

4. Disconnect the front passenger’s airbag 4P

connector (A) from the dashboard wire harness.

5. Connect the SRS inflator simulator (2

connectors) and simulator lead F to the dashboard
wire harness.

6. Reconnect the negative cable to the battery.

7. Clear the DTC memory.

8. Read the DTC (see page 24-27).

Go to step 9.

Open in the front passenger’s airbag first or

second inflator; replace the front passenger’s
airbag (see page 24-175).

9. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

(cont’d)

Does the SRS indicator stay on, and is DT C 12-1x
or 12-4x indicated?

Is DT C 12-1x or 12-4x indicated?

０２

ＳＪＣ８Ａ００Ｋ７９１０００Ｒ１２３ＸＦＡＡＴ００

−

−

−

−

YES

NO

Special Tools Required

YES

NO

DTC 12-3x (‘‘x’’ can be 0 thru 9 or A thru F):

DTC 12-6x (‘‘x’’ can be 0 thru 9 or A thru F):

24-62

24-62

SRS

DTC Troubleshooting (cont’d)

07XAZ-SZ30100

DASHBOARD
WIRE HARNESS
4P CONNECTOR

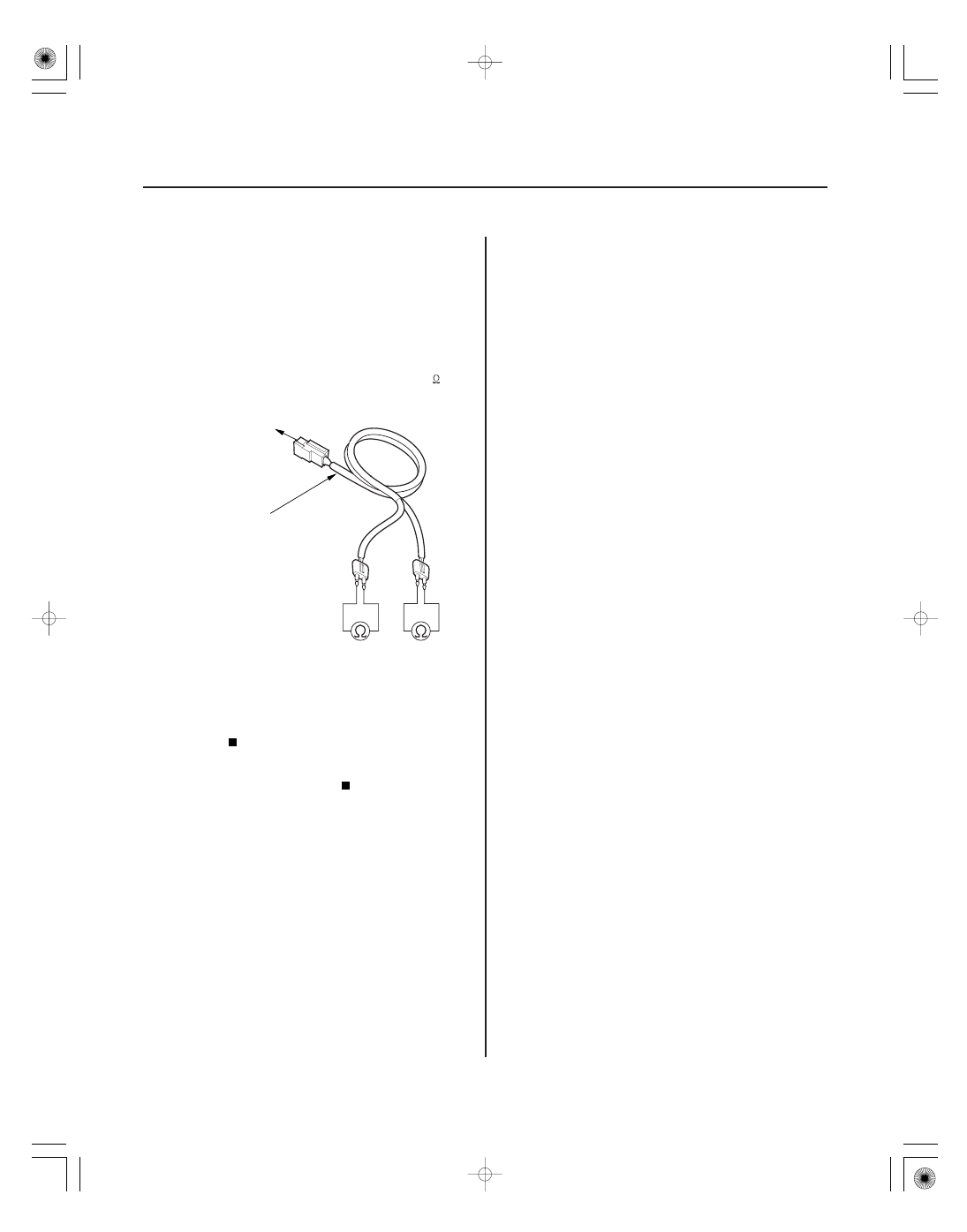

10. Disconnect SRS unit connector A (28P) from the

SRS unit (see step 7 on page 24-26). Do not
disconnect the simulator lead from the dashboard
wire harness 4P connector.

11. Disconnect the SRS inflator simulator from the SRS

simulator lead.

12. Measure the resistance between the terminals of

both SRS simulator leads. There should be 1

or

less.

Faulty SRS unit or poor connection at SRS

unit connector A (28P). Check the connection; if the
connection is OK, replace the SRS unit (see page
24-188).

Open in the dashboard wire harness; replace

the dashboard wire harness.

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100
• SRS short canceller 070AZ-SAA0100

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-16) and General Troubleshooting Information
(see page 24-27).

1. Clear the DTC memory (see page 24-28).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated,
troubleshoot the DTC.

3. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

Short to Another Wire or Decreased
Resistance in Front Passenger’s Airbag First
Inflator

Short to Another Wire or Decreased
Resistance in Front Passenger’s Airbag
Second Inflator

Is the r esistance as specif ied?

Does the SRS indicator stay on, and is DT C 12-3x
or 12-6x indicated?

０１

０２

−

−

−

−

YES

NO

YES

NO

24-63

A

07XAZ-SZ30100

07SAZ-TB4011A

07XAZ-SZ30100

DASHBOARD
WIRE HARNESS
4P CONNECTOR

4. Disconnect the front passenger’s airbag 4P

connector (A) from the dashboard wire harness.

5. Connect the SRS inflator simulator (2

connectors) and simulator lead F to the dashboard
wire harness.

6. Reconnect the negative cable to the battery.

7. Clear the DTC memory.

8. Read the DTC (see page 24-27).

Go to step 9.

Short in the front passenger’s airbag first or

second inflator; replace the front passenger’s
airbag (see page 24-175).

9. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

10. Disconnect SRS unit connector A (28P) from the

SRS unit (see step 7 on page 24-26).

11. Disconnect the SRS inflator simulator from the SRS

simulator lead.

12. Connect SRS short cancellers (070AZ-SAA0100) to

the No. 9 and No. 10 terminals, and the No. 3 and
No. 4 terminals of SRS unit connector A (28P)
(see page 24-22).

13. Measure the resistance between the terminals of

both SRS simulator leads. There should be an open
circuit or at least 1 M

.

Faulty SRS unit or poor connection at SRS

unit connector A (28P) and the SRS unit. Check the
connection between the connector and the SRS
unit. If the connection is OK, replace the SRS unit
(see page 24-188).

Short in the dashboard wire harness; replace

the dashboard wire harness.

Is DT C 12-3x or 12-6x indicated?

Is the r esistance as specif ied?

０１

ＳＪＣ８Ａ００Ｋ７９１０００Ｒ１２８ＸＦＡＡＴ１０

−

−

−

−

DTC 12-8x (‘‘x’’ can be 0 thru 9 or A thru F):

DTC 12-Ax (‘‘x’’ can be 0 thru 9 or A thru F):

Special Tools Required

YES

NO

YES

NO

24-64

SRS

DTC Troubleshooting (cont’d)

A

07XAZ-SZ30100

07SAZ-TB4011A

Short to Power in Front Passenger’s Airbag
First Inflator

Short to Power in Front Passenger’s Airbag
Second Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-16) and General Troubleshooting Information
(see page 24-27).

1. Clear the DTC memory (see page 24-28).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated,
troubleshoot the DTC.

3. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

4. Disconnect the front passenger’s airbag 4P

connector (A) from the dashboard wire harness.

5. Connect the SRS inflator simulator (2

connectors) and simulator lead F to the dashboard
wire harness.

6. Reconnect the negative cable to the battery.

7. Clear the DTC memory.

8. Read the DTC (see page 24-27).

Go to step 9.

Short to power in the front passenger’s airbag

first or second inflator; replace the front passenger’s
airbag (see page 24-175).

9. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

Does the SRS indicator stay on, and is DT C 12-8x
or 12-Ax indicated?

Is DT C 12-8x or 12-Ax indicated?
