DTC 11-8x (‘‘x’’ can be 0 thru 9 or A thru F):

DTC 11-Ax (‘‘x’’ can be 0 thru 9 or A thru F):

Special Tools Required

YES

NO

YES

NO

24-57

A

07XAZ-SZ30100

07SAZ-TB4011A

Short to Power in Driver’s Airbag First
Inflator

Short to Power in Driver’s Airbag Second
Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-16) and General Troubleshooting Information
(see page 24-27).

1. Clear the DTC memory (see page 24-28).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated,
troubleshoot the DTC.

3. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

4. Disconnect the driver’s airbag 4P connector (A)

from the cable reel.

5. Connect the SRS inflator simulator (2

connectors) and simulator lead F to the cable reel.

6. Reconnect the negative cable to the battery.

7. Clear the DTC memory.

8. Read the DTC (see page 24-27).

Go to step 9.

Short to power in the driver’s airbag first or

second inflator; replace the driver’s airbag
(see page 24-174).

(cont’d)

Does the SRS indicator stay on, and is DT C 11-8x
or 11-Ax indicated?

Is DT C 11-8x or 11-Ax indicated?

０２

０３

−

−

−

−

YES

NO

YES

NO

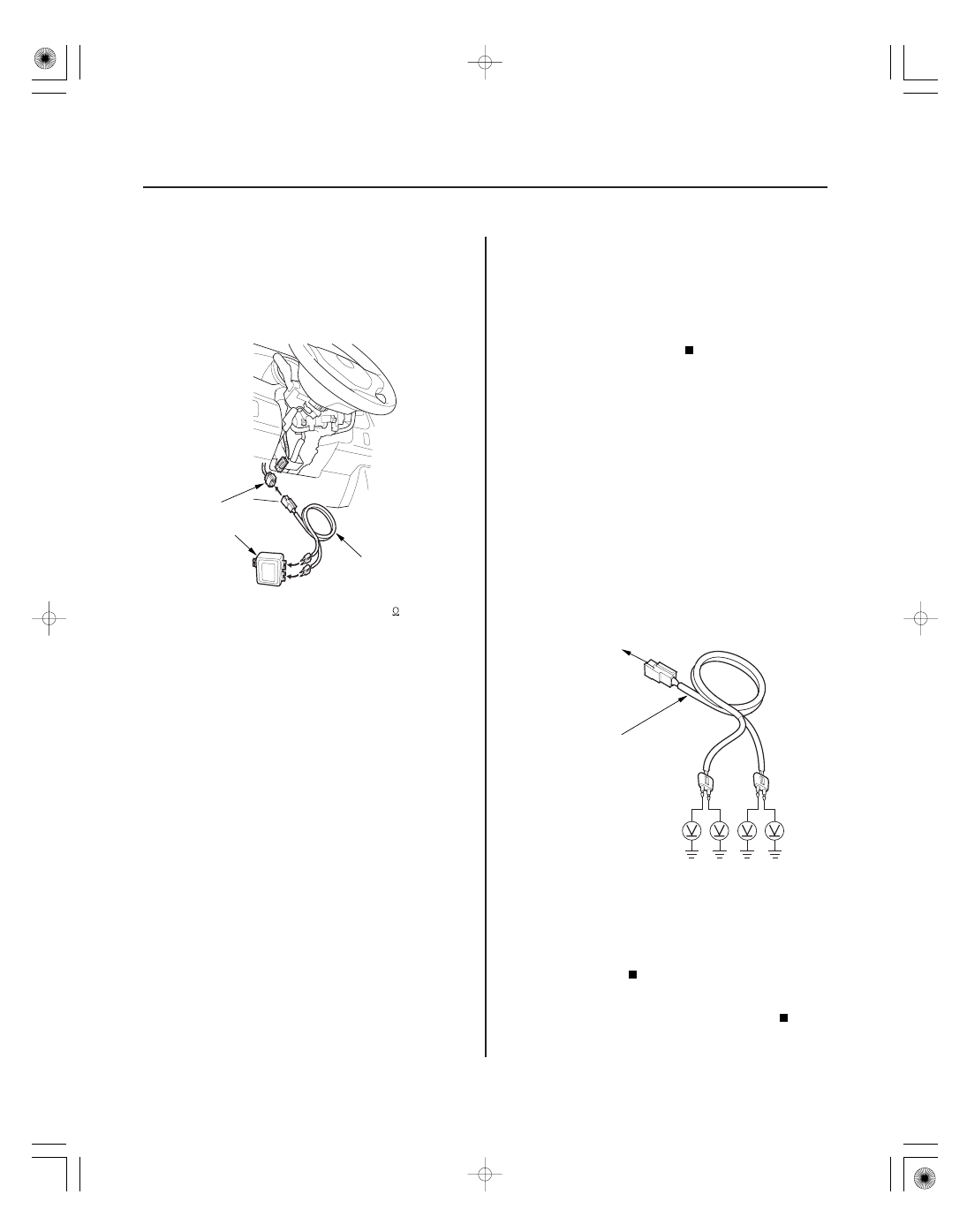

24-58

SRS

DTC Troubleshooting (cont’d)

A

07XAZ-SZ30100

07SAZ-TB4011A

07XAZ-SZ30100

DASHBOARD
WIRE HARNESS
4P CONNECTOR

9. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

10. Disconnect the dashboard wire harness 4P

connector (A) from the cable reel.

11. Connect the SRS inflator simulator (2

connectors) and simulator lead to the dashboard
wire harness.

12. Reconnect the negative cable to the battery.

13. Clear the DTC memory.

14. Read the DTC.

Go to step 15.

Short to power in the cable reel; replace the

cable reel (see page 24-185).

15. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

16. Disconnect SRS unit connector A (28P) from the

SRS unit (see step 7 on page 24-26).

17. Disconnect the SRS inflator simulator from the SRS

simulator lead.

18. Reconnect the negative cable to the battery.

19. Turn the ignition switch ON (II).

20. Measure the voltage between each terminal of both

SRS simulator leads and body ground. There
should be 0.2 V or less.

Faulty SRS unit or poor connection at SRS

unit connector A (28P) and the SRS unit. Check the
connection between the connector and the SRS
unit. If the connection is OK, replace the SRS unit
(see page 24-188).

Short to power in the dashboard wire

harness; replace the dashboard wire harness.

Is DT C 11-8x or 11-Ax indicated?

Is the voltage as specif ied?

０１

ＳＪＣ８Ａ００Ｋ７９１０００Ｒ１１９ＸＦＡＡＴ００

−

−

−

−

DTC 11-9x (‘‘x’’ can be 0 thru 9 or A thru F):

DTC 11-Bx (‘‘x’’ can be 0 thru 9 or A thru F):

Special Tools Required

YES

NO

YES

NO

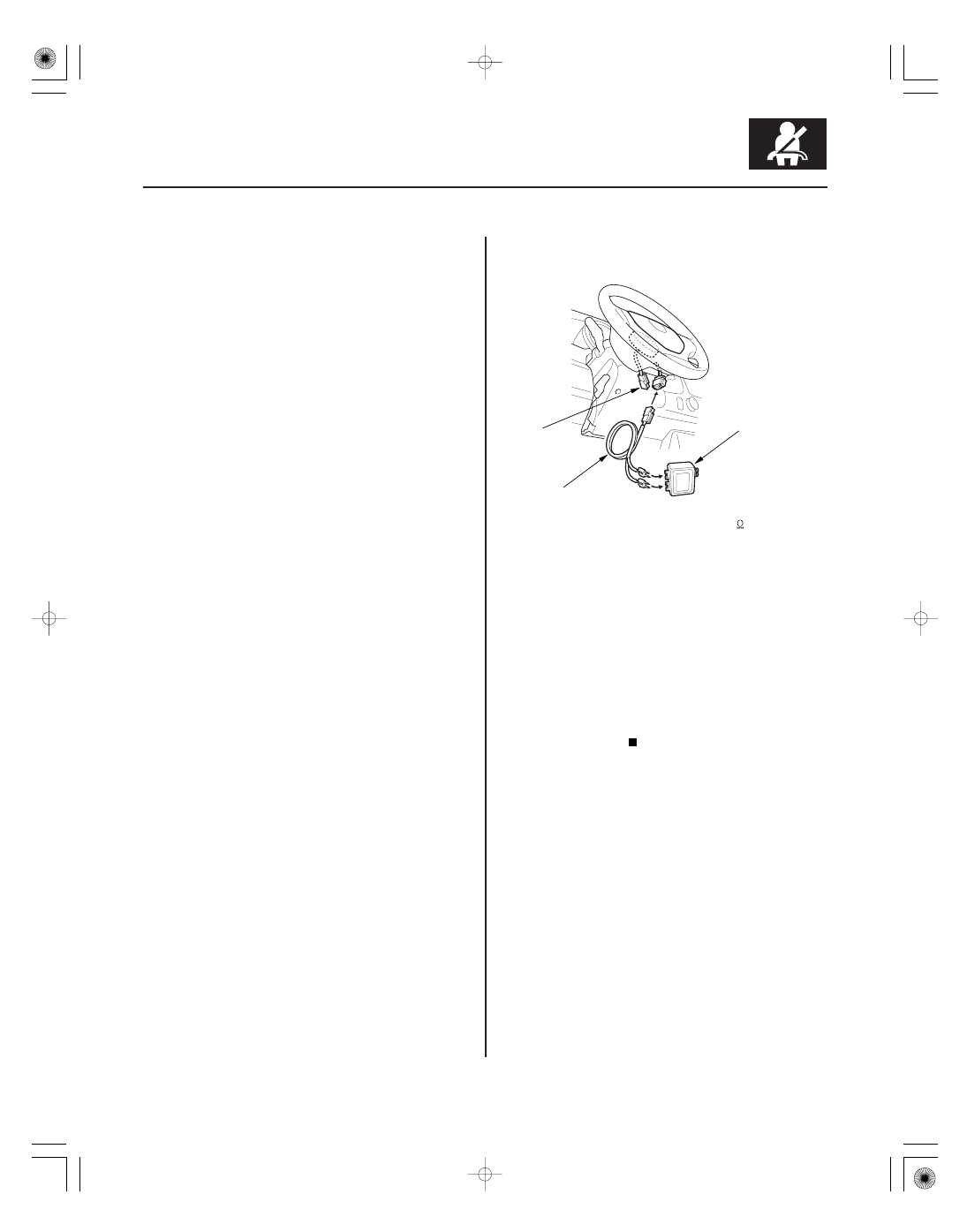

24-59

A

07XAZ-SZ30100

07SAZ-TB4011A

Short to Ground in Driver’s Airbag First
Inflator

Short to Ground in Driver’s Airbag Second
Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

NOTE: Before doing this troubleshooting procedure,
review SRS Precautions and Procedures (see page
24-16) and General Troubleshooting Information
(see page 24-27).

1. Clear the DTC memory (see page 24-28).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, the system is OK at this

time. Go to Troubleshooting Intermittent Failures
(see page 24-29). If another DTC is indicated,
troubleshoot the DTC.

3. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

4. Disconnect the driver’s airbag 4P connector (A)

from the cable reel.

5. Connect the SRS inflator simulator (2

connectors) and simulator lead F to the cable reel.

6. Reconnect the negative cable to the battery.

7. Clear the DTC memory.

8. Read the DTC (see page 24-27).

Go to step 9.

Short to ground in the driver’s airbag first or

second inflator; replace the driver’s airbag
(see page 24-174).

(cont’d)

Does the SRS indicator stay on, and is DT C 11-9x
or 11-Bx indicated?

Is DT C 11-9x or 11-Bx indicated?

０２

０３

−

−

−

−

YES

NO

YES

NO

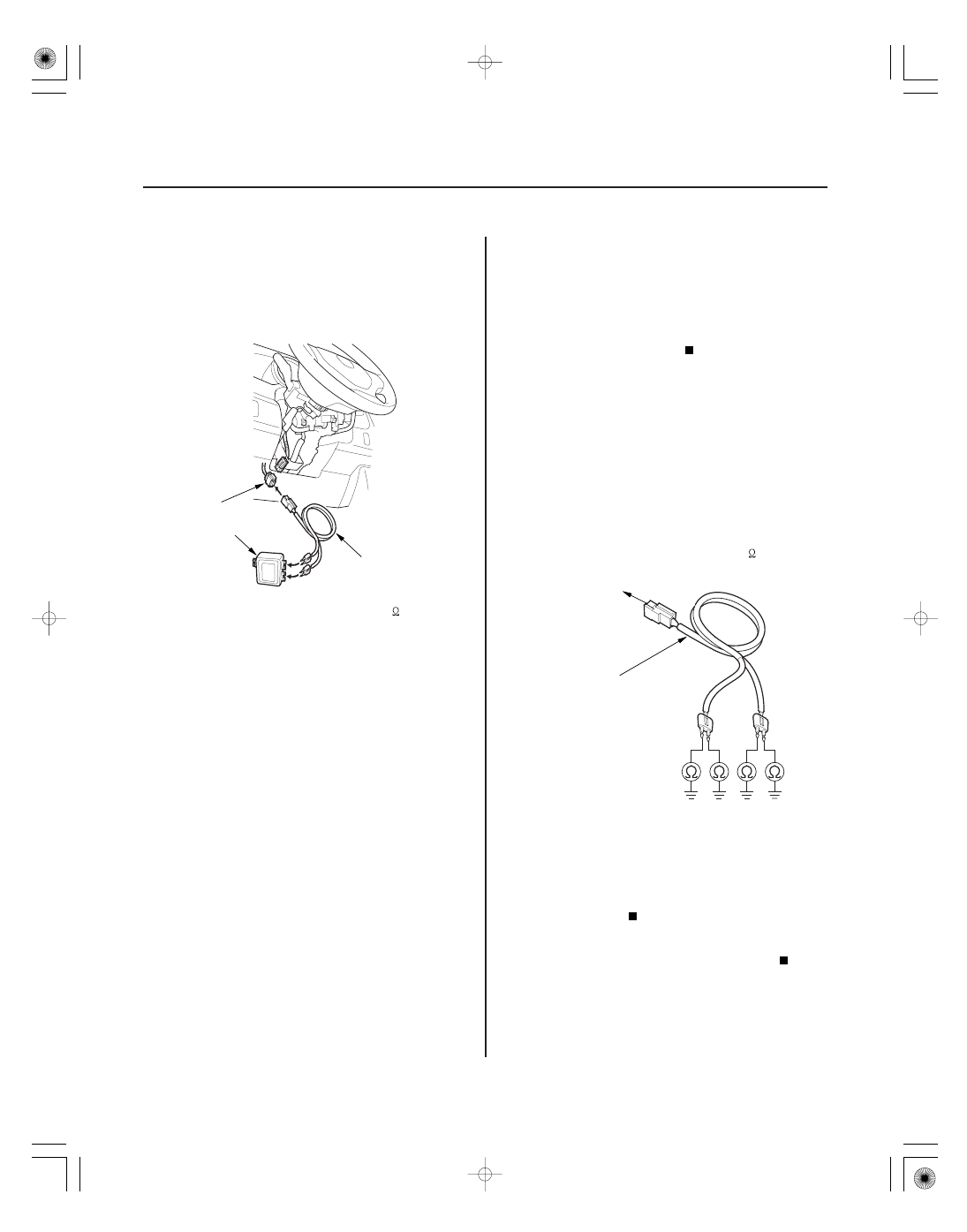

24-60

SRS

DTC Troubleshooting (cont’d)

A

07XAZ-SZ30100

07SAZ-TB4011A

07XAZ-SZ30100

DASHBOARD
WIRE HARNESS
4P CONNECTOR

9. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

10. Disconnect the dashboard wire harness 4P

connector (A) from the cable reel.

11. Connect the SRS inflator simulator (2

connectors) and simulator lead to the dashboard
wire harness.

12. Reconnect the negative cable to the battery.

13. Clear the DTC memory.

14. Read the DTC.

Go to step 15.

Short to ground in the cable reel; replace the

cable reel (see page 24-185).

15. Turn the ignition switch OFF. Disconnect the

negative cable from the battery, and wait for 3
minutes.

16. Disconnect SRS unit connector A (28P) from the

SRS unit (see step 7 on page 24-26).

17. Disconnect the SRS inflator simulator from the SRS

simulator lead.

18. Measure the resistance between each terminal of

both SRS simulator leads and body ground. There
should be an open circuit or at least 1 M

.

Faulty SRS unit or poor connection at SRS

unit connector A (28P) and the SRS unit. Check the
connection between the connector and the SRS
unit. If the connection is OK, replace the SRS unit
(see page 24-188).

Short to ground in the dashboard wire

harness; replace the dashboard wire harness.

Is DT C 11-9x or 11-Bx indicated?

Is the r esistance as specif ied?
