Monitor Check

RGB Color

Gray Tone

23-122

Navigation System

System Diagnostic Mode (cont’d)

Monitor Check

RGB

Gray Tone

Return

RGB Color
Gray Tone

White Raster

Color Pattern

Black Raster

Return

Return

Monitor Adjustment

Touch Panel Check

Touch Panel Calibration

Red

Blue

Green

Overview of navigation display

• The illumination input from the gauge brightness

control provides back lighting for the buttons
surrounding the screen and the illumination ON and
OFF signal for the display backlighting.

• The illumination cancel signal is provided by the

gauge via B-CAN to the HVAC unit, then to the
navigation unit via the U-ART bus.

• The navigation display communicates with the

navigation unit over its own GA-Net bus. Information
is sent to the navigation unit whenever the user
activates the touch screen, or buttons. Information
sent by the navigation unit to the navigation display
includes commands to control the LCD back light.

• The security system protects the navigation display

by daisy-chaining the security signal through it, and
then passing the signal to the audio unit.

• The illumination input from the gauge brightness

control provides back lighting for the buttons
surrounding the screen.

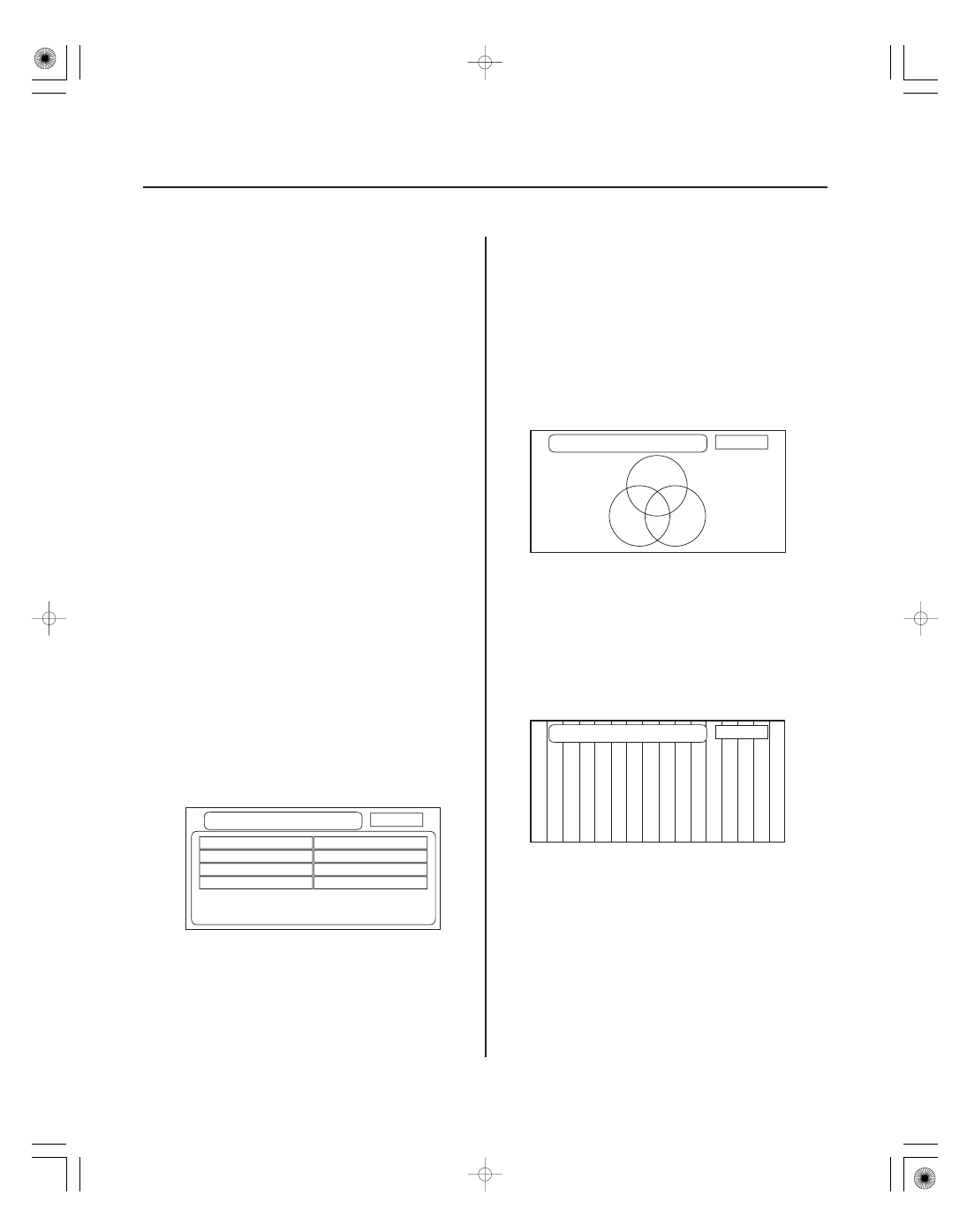

These screens allow you to troubleshoot the navigation
display. Select the item you want to troubleshoot, and
follow the diagnostic instructions.

• RGB Color
• Gray Tone
• White Raster
• Black Raster
• Color Pattern
• Monitor Adjustment
• Touch Panel Check
• Touch Panel Calibration

This screen verifies that the navigation display is
receiving the video (R, G, B and Composite sync)
signals properly. The three primary colors should all be
shown without distortion. The combination of all three
should produce a central white section. If any of the
colors are missing, troubleshoot the color signal
(see page 23-101). If the picture has lines in it, or scrolls
horizontally or vertically, troubleshoot for a Composite
sync problem (see page 23-103).

This screen looks for problems with contrast. You
should be able to see the changes from bar to bar
across the scale. It is normal for the 2 bars on either
side to appear the same.

０６

０７

０８

０３

１０

White Raster

Black Raster

Color Pattern

Monitor Adjustment

Touch Panel Check

23-123

White Raster

Black Raster

Color Pattern

Return

Return

Return

Red

Green

Blue

Monitor Adjustment

Return

(0, 0)

(0, 0)

Setting

Default

Default

Tuning

Return

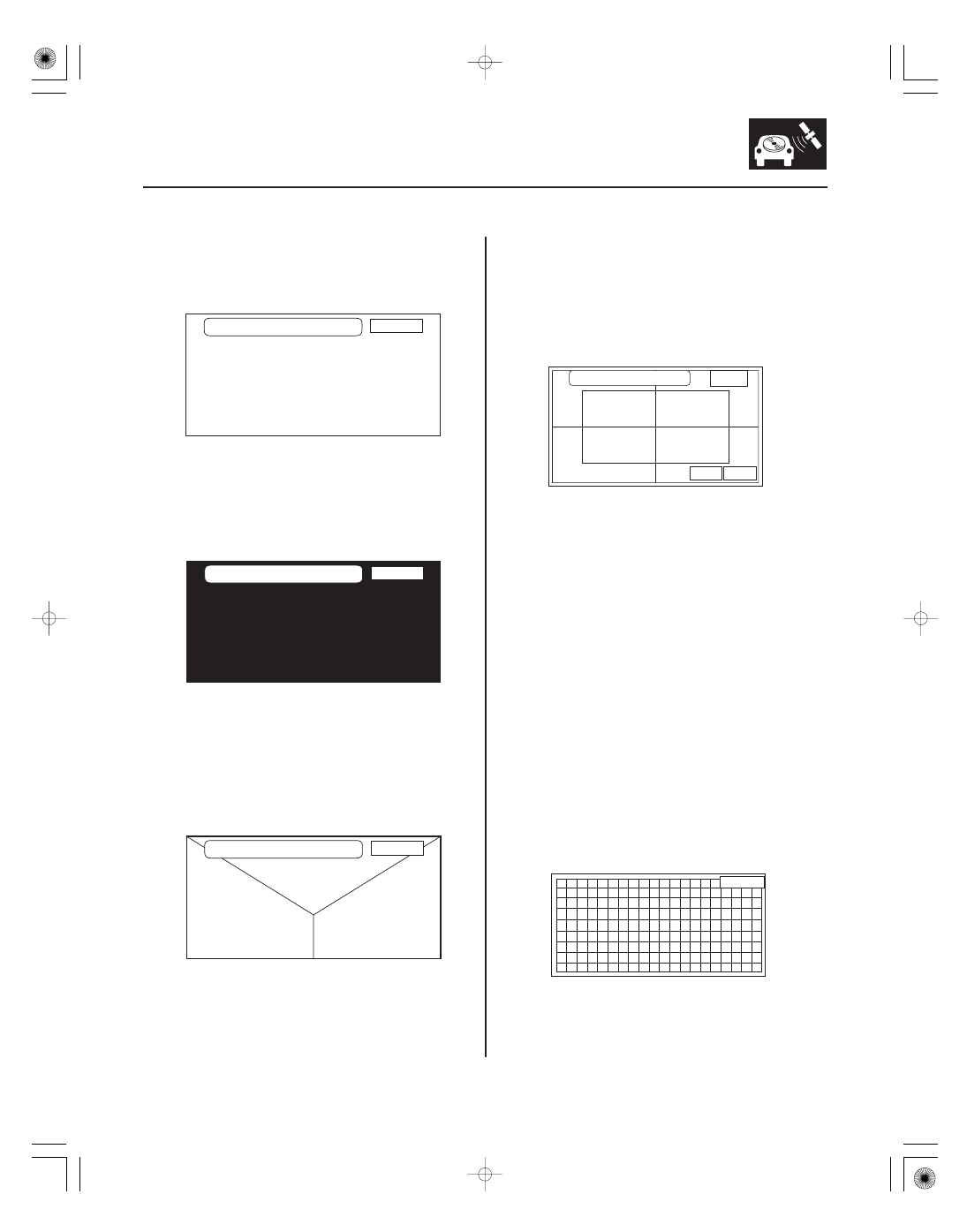

The entire display must be white.

The entire display must be black.

The chart below shows the colors being used for the
Map and Menu screens. This is for factory use only. To
check the color signal use the ‘‘RGB’’ test.

This allows you to center the navigation display. Use
the joystick to move the picture up/down or left/right. It
is unlikely that you will ever need to adjust the monitor
position. The ‘‘Default’’ button will reset the display
position to factory specifications. The factory default is
0, 0.

The panel touch sensing system consists of a touch
sensitive resistive membrane covering the display.
Contrary to other systems using infrared beams, the
screen has to be physically ‘‘touched’’ to make it work.
The display has the capability of an almost infinite
number of touch locations. However, to be compatible
with earlier systems, the software only senses the
locations shown on the diagnostic screen below. Every
possible touch button position is shown on this
diagnostic screen. Touching one of these areas should
cause its color to reverse, and sound a ‘‘beep’’. If the
touch locations are off slightly (by less than one touch
location), use the ‘‘Touch Panel Calibration’’ diagnosis
to re-align the touch ‘‘zones’’ with the screen image. If
any areas of the screen either don’t respond, or
respond at some other location when touched, then
replace the navigation display.

NOTE: Unlike earlier screens that used infrared sensors,
direct sunlight will not affect this test.

(cont’d)

＋

＋

＋

＋

＋

１１

１２

Touch Panel Calibration

Unit Check

23-124

Navigation System

System Diagnostic Mode (cont’d)

Push Map/Guide to reset the parameter.

Push Joy stick to set it.

Return

Return

Display

Radio

Navi ECU

PC Card Info.

Hard Key

Select Check Units

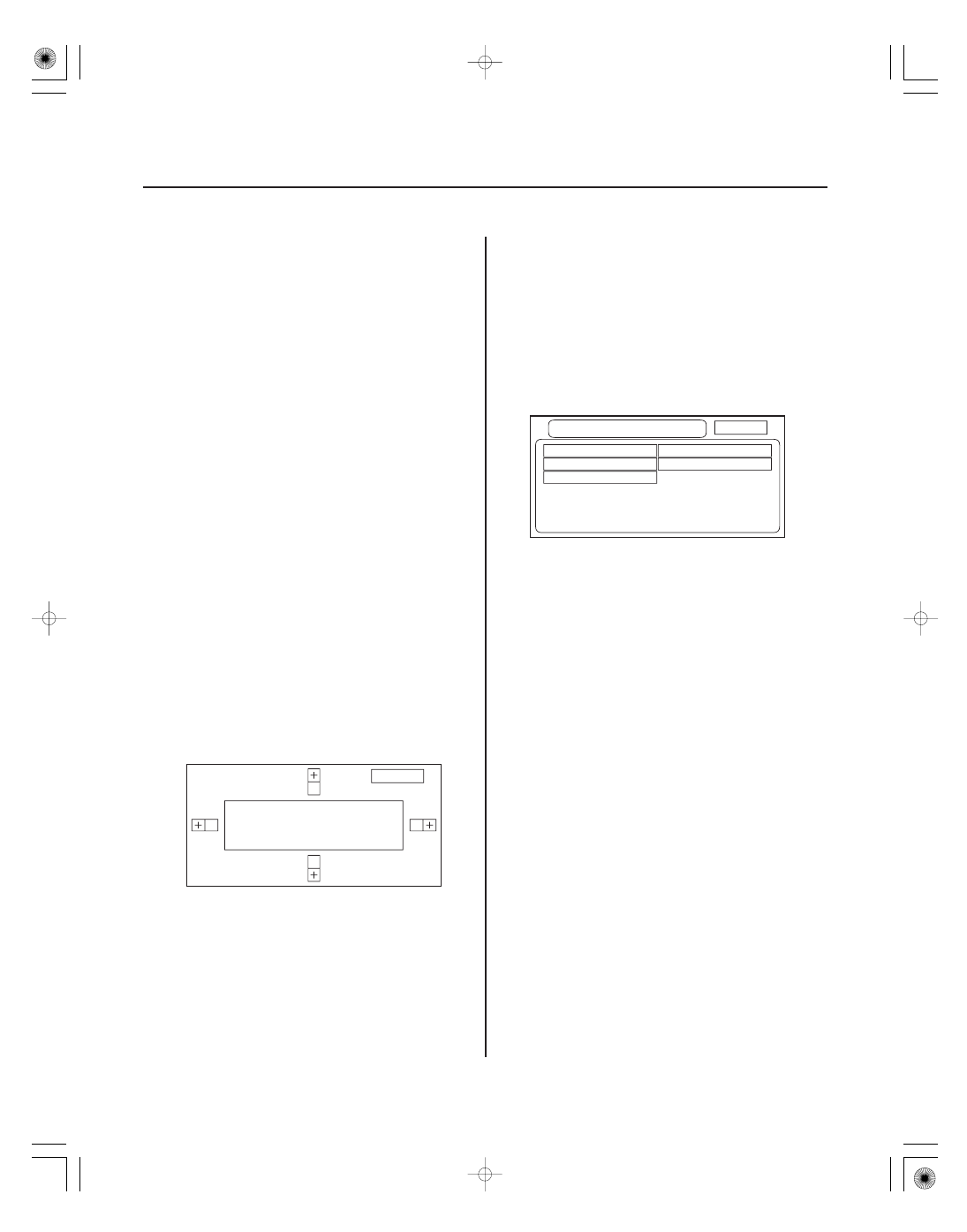

The display screen uses a touch sensitive membrane
instead of fixed infrared ‘‘beams’’. This means that
every location of the entire surface of the display is
touch sensitive.
For the display to be compatible with earlier navi
systems, the system software creates ‘‘touch zones’’
emulating the touch ‘‘switches’’ created by the
intersections of 20 vertical and 10 horizontal infrared
beams. This diagnostic allows alignment of these
artificially created ‘‘zones’’ with the location of the
button images on the screen.

Normally this should never need adjustment, and it is
used only to adjust the touch locations for parallax (the
touch locations appear different when viewed at an
angle). However, if an adjustment is necessary, follow
this procedure:

• The screen consists of four test areas consisting of a

‘‘

’’ button and an adjacent box with a black border.

Touch the four ‘‘

’’ buttons to verify alignment. If,

when you touch a ‘‘

’’ button, the adjacent box

becomes yellow, then do the following. Continue to
hold the ‘‘

’’ button, and simultaneously move the

joystick to shift the screen slightly from side to side,
or up and down. The adjustment is complete when
you can touch all four ‘‘

’’ boxes and none of the

adjacent boxes becomes yellow.

• To store any changes you make, push in the joystick.
• To reset the touch zones to the factory default, touch

the Map/Guide button.

• Press Return to exit the diagnostic.

To start the test, select the item you want to check.

• Display
• Radio
• Navi ECU
• PC Card Info
• Hard Key

１３

１４

１５

−
−

−

Display

Radio

Navi ECU

23-125

Display

Radio

Return

Connection
ROM
RAM

6CD Connection

OK
OK
OK
040423

Close

Version

OK

Display Lid

OK

Return

Connection

OK

6CD Connection

OK

OK

Navi ECU

Return

OK

V

RAM

D

RAM

GPS
DVD

ROM

Serial No.

OK
OK
-
ABC011234567

OK

Mem Clear

This performs additional checks on the communication
bus between the control unit and the display. In
addition, the internal electronics and touch screen
functionality are confirmed.

• When the connection is NG, first check for loose

terminals at the navigation unit, the navigation
display, the audio unit, and the CD changer
connections. Next check for an open or short in the
communication line between the navigation unit, the
navigation display, the audio unit, and the CD
changer. If you find the line to have an open or short,
replace the affected shielded harness.

• If the ROM or RAM is NG, replace the navigation

display.

• The version represents the software version in the

display.

• Six CD connection checks the status of the connection

between the CD changer and the audio unit. An NG
represents an open in that circuit.

• Display Lid indicates if the front display panel is Open

or Closed. This should always say, ‘‘Close’’.

If the NG is indicated, check for loose audio unit
connectors.

This screen looks for problems with the navigation unit.
When you initiate this diagnostic, the navigation unit
may delay up to a minute while the diagnostic runs.

• If ‘‘V-RAM’’ or ‘‘D-RAM’’ is NG, then replace the

navigation unit.

• If ‘‘GPS’’ indicates ‘‘NG (ANT)’’, then check the entire

GPS antenna wire from the navigation unit to the
antenna. If the wire is crushed or damaged, try a
known good antenna. If this diagnostic reads OK,
then order a new GPS antenna. If the diagnostic still
reads NG (ANT), then replace the navigation unit.

• ‘‘DVD ROM’’ represents the database version on the

DVD. You can also find this information in Setup by
selecting System Information.

• ‘‘Serial No.’’ should be the same as the serial number

found on the underside of the navigation unit. You
need this number to obtain the security code from the
Interactive Network (iN) system.

• Mem Clear is for factory use, and should never be

used unless instructed by the factory. Accidental
selection will erase the customer’s personal data,
PINS, and settings. If selected, a popup box appears
asking if you want to clear the memory. If so, select
‘‘Yes’’.

(cont’d)
