Cavity

Wire

Connect to

Cavity

Wire

Connect to

Cavity

Wire

Connect to

23-14

Audio System

System Description (cont’d)

C4

YEL/BLK

SUBWOOFER
(RR WOOFER

)

C5

LT GRN/RED

SUBWOOFER
(RR WOOFER

)

D1

YEL

AUXILIARY JACK
ASSEMBLY (AUX DET)

D2

BLU

AUXILIARY JACK
ASSEMBLY
(AUX ground)

D3

BRN

AUXILIARY JACK
ASSEMBLY (R CH)

D4

RED

AUXILIARY JACK
ASSEMBLY (S ground)

D5

WHT

AUXILIARY JACK
ASSEMBLY (L CH)

D6

LT GRN/

RED

AUXILIARY JACK
ASSEMBLY
(AUX ground shield)

: The shielded wires have a heat-shrunk tube

insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.

1

AM/FM Antenna
Amplifier (SIG)

2

AM/FM Antenna
Amplifier
(SH (AM/FM))

3

AM/FM Antenna
Amplifier (SWD

B)

CONNECTOR E (3P)

AUDIO CONNECTOR C (8P) Without Navigation/6CD type

AUDIO CONNECTOR D With Navigation

−

−

＋

＋

＋

＋

＋

＋

＋

＋

−

−

−

＊０６

＋

−

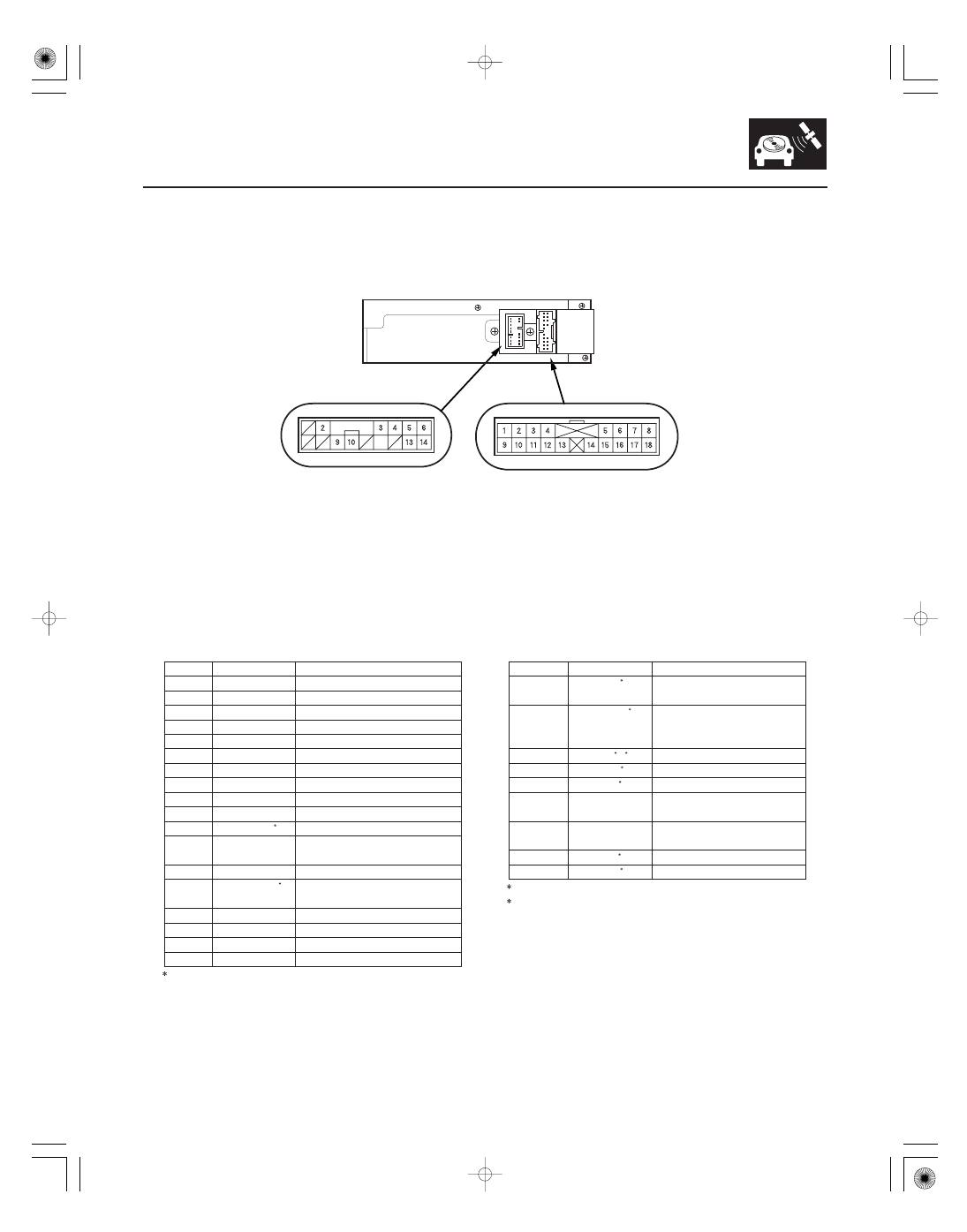

CD Changer Connector for Inputs and Outputs (With Navigation System)

Cavity

Wire

Connect to

Cavity

Wire

Connect to

23-15

CONNECTOR B (14P)

CONNECTOR A (18P)

When replacing a CD changer connector, match the wires to the cavities listed in the following tables.

A1

WHT

Audio unit (AUD L

)

A2

RED

Audio unit (AUD R

)

A3

GRN

A4

GRN/RED

A5

RED/BLU

A6

PUR

Audio unit (SYSTEM ACC)

A7

YEL

Audio unit (

B GA-NET)

A8

YEL

A9

GRN

Audio unit (AUD L

)

A10

BLK

Audio unit (AUD R

)

A11

LT GRN

Audio unit (AUD shield)

A12

GRN

A13

GRN/RED

Audio unit (Ground)

A14

GRN/BLK

Audio unit (AUD BUS (GA-
NET) shield)

A15

YEL

A16

GRN/BLK

Audio unit (ILL

)

A17

BLU

Audio unit (

B GA-NET2)

A18

RED/WHT

MICU (SCTY IN)

: The shielded wires have a heat-shrunk tube

insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.

B2

ORN

XM receiver
(SAT SYSTEM ACC)

B3

LT GRN

Navigation display
(AUDIO BUS (GA-NET)
shield)

B4

GRY

XM receiver (SAT shield)

B5

WHT

XM receiver (SAT R

)

B6

RED

XM receiver (SAT L

)

B9

WHT

Navigation display
(AUDIO BUS

(GA-NET))

B10

BLU/RED

Navigation display
(AUDIO BUS

(GA-NET))

B13

BLK

XM receiver (SAT R

)

B14

GRN

XM receiver (SAT L

)

1: With XM radio
2: The shielded wires have a heat-shrunk tube

insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.

(cont’d)

Audio unit (GA-NET ILL CTRL)
Navigation display (CD EJECT)
Audio unit (AUD BUS

(GA-NET))

Navigation display (NAVI SCTY2)

Navigation display
(DISP OPEN)

Audio unit (AUD BUS

(GA-NET))

1

2

1,

2

1

1

1

1

＋

＋

＋

−

−

−

＋

＋

＋

−

−

−

―――
―――

＊０７

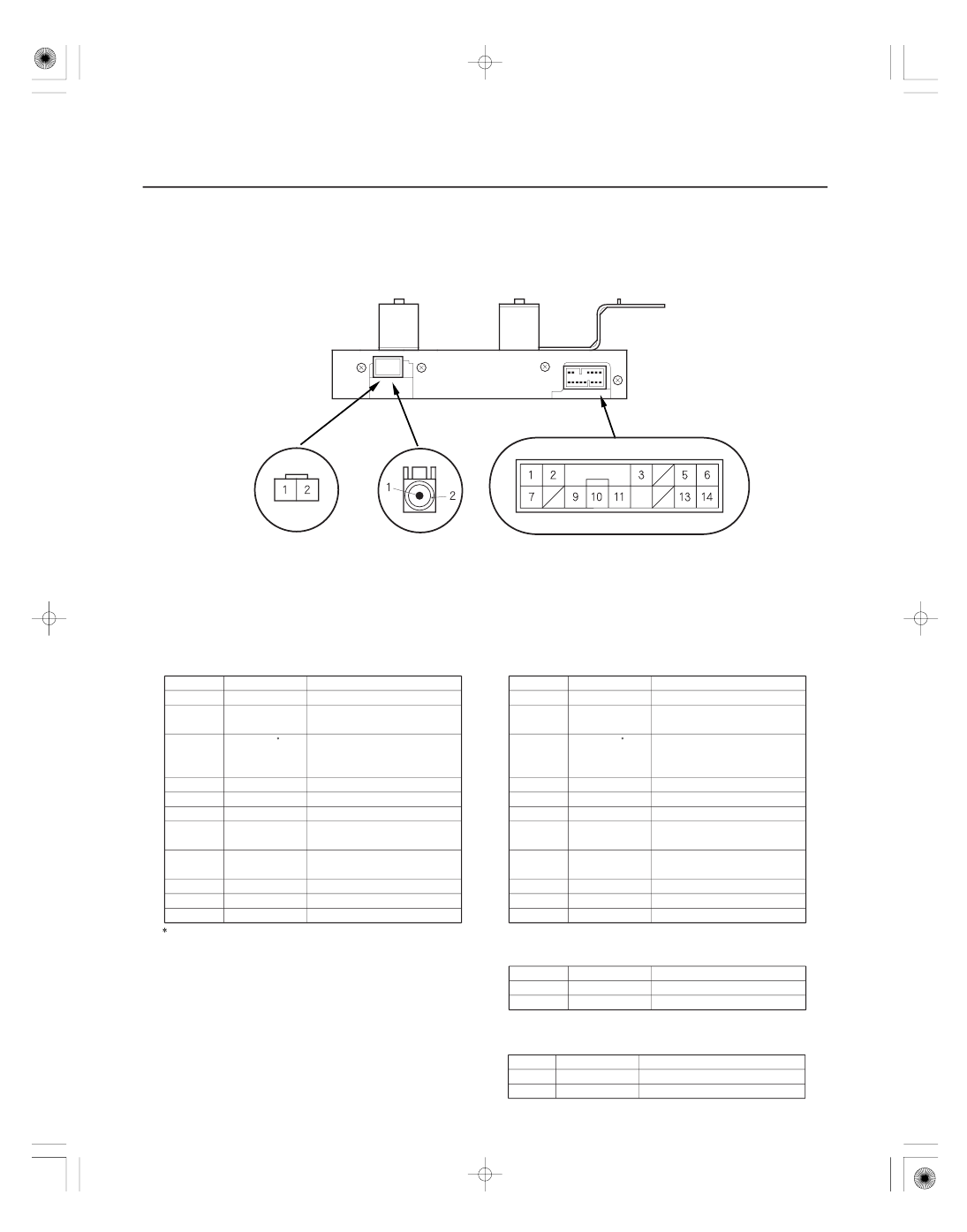

XM Receiver Connector for Inputs and Outputs

Cavity

Wire

Connect to

Cavity

Wire

Connect to

Cavity

Wire

Connect to

23-16

Audio System

System Description (cont’d)

CONNECTOR A (14P)

When replacing a XM receiver connector, match the wires to the cavities listed in the following tables.

A1

WHT/RED

Constant power

A2

ORN

CD changer
(SAT SYSTEM ACC)

A3

BRN

Navigation unit
(SAT BUS (GA-NET)
shield)

A5

WHT

CD changer (SAT R

)

A6

RED

CD changer (SAT L

)

A7

WHT/RED

Constant power

A9

BLU

Navigation unit
(SAT BUS

(GA-NET))

A10

PNK

Navigation unit
(SAT BUS

(GA-NET))

A11

BLK

Ground (G501)

A13

BLK

CD changer (SAT R

)

A14

GRN

CD changer (SAT L

)

: The shielded wires have a heat-shrunk tube

insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.

A1

WHT/RED

Constant power

A2

ORN

Audio unit
(SAT SYSTEM ACC)

A3

BRN

Audio unit
(SAT BUS (GA-NET)
shield)

A5

WHT

Audio unit (SAT R

)

A6

RED

Audio unit (SAT L

)

A7

WHT/RED

Constant power

A9

BLU

Audio unit (SAT BUS
(GA-NET))

A10

PNK

Audio unit (SAT BUS
(GA-NET))

A11

BLK

Ground (G501)

A13

BLK

Audio unit (SAT R

)

A14

GRN

Audio unit (SAT L

)

B1

Terrestrial signal antenna

B2

Satellite signal antenna

CONNECTOR B (2P)

XM RECEIVER

XM RECEIVER

XM RECEIVER CONNECTOR A (14P) With navigation

XM RECEIVER CONNECTOR B (2P)

 With or Without navigation ('06 model)

―――
―――

Wire

Connects to

Cavity

B1

XM antenna (SAT/TER)

B2

XM antenna (SAT/TER SH)

With or Without navigation ('07-08 models)

CONNECTOR B (2P)

XM RECEIVER

XM RECEIVER CONNECTOR A (14P) Without navigation

'06 Model

'07-08  Models

XM RECEIVER CONNECTOR B (2P)

０８

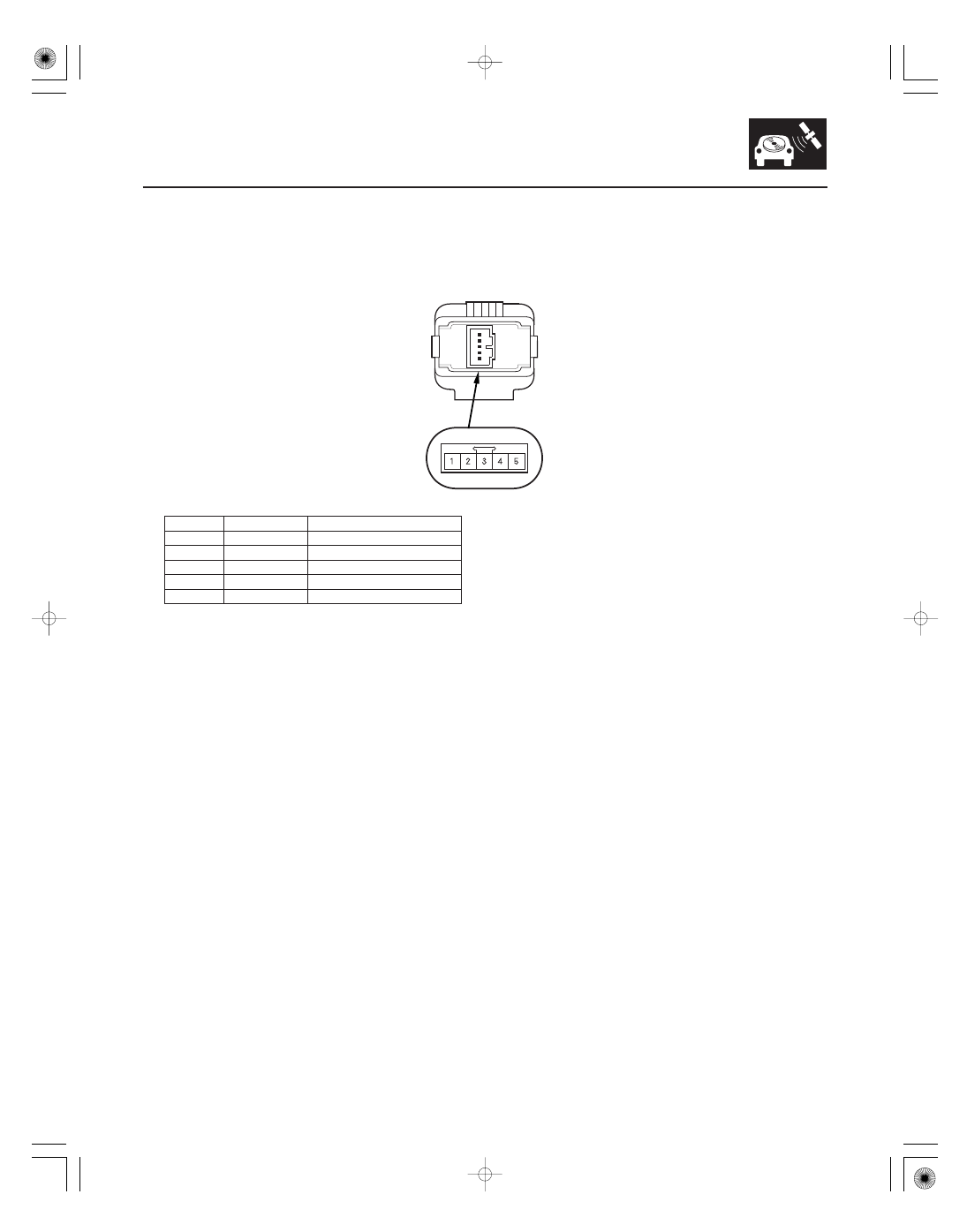

Auxiliary Jack Assembly Connector for Inputs and Outputs

Cavity

Wire

Connect to

23-17

When replacing an auxiliary jack assembly connector, match the wires to the cavities listed in the following table.

1

YEL

Audio unit (AUX DET)

2

BLU

Audio unit (AUX ground)

3

RED

Audio unit (S ground)

4

WHT

Audio unit (L CH)

5

BRN

Audio unit (R CH)
