Power Mirrors

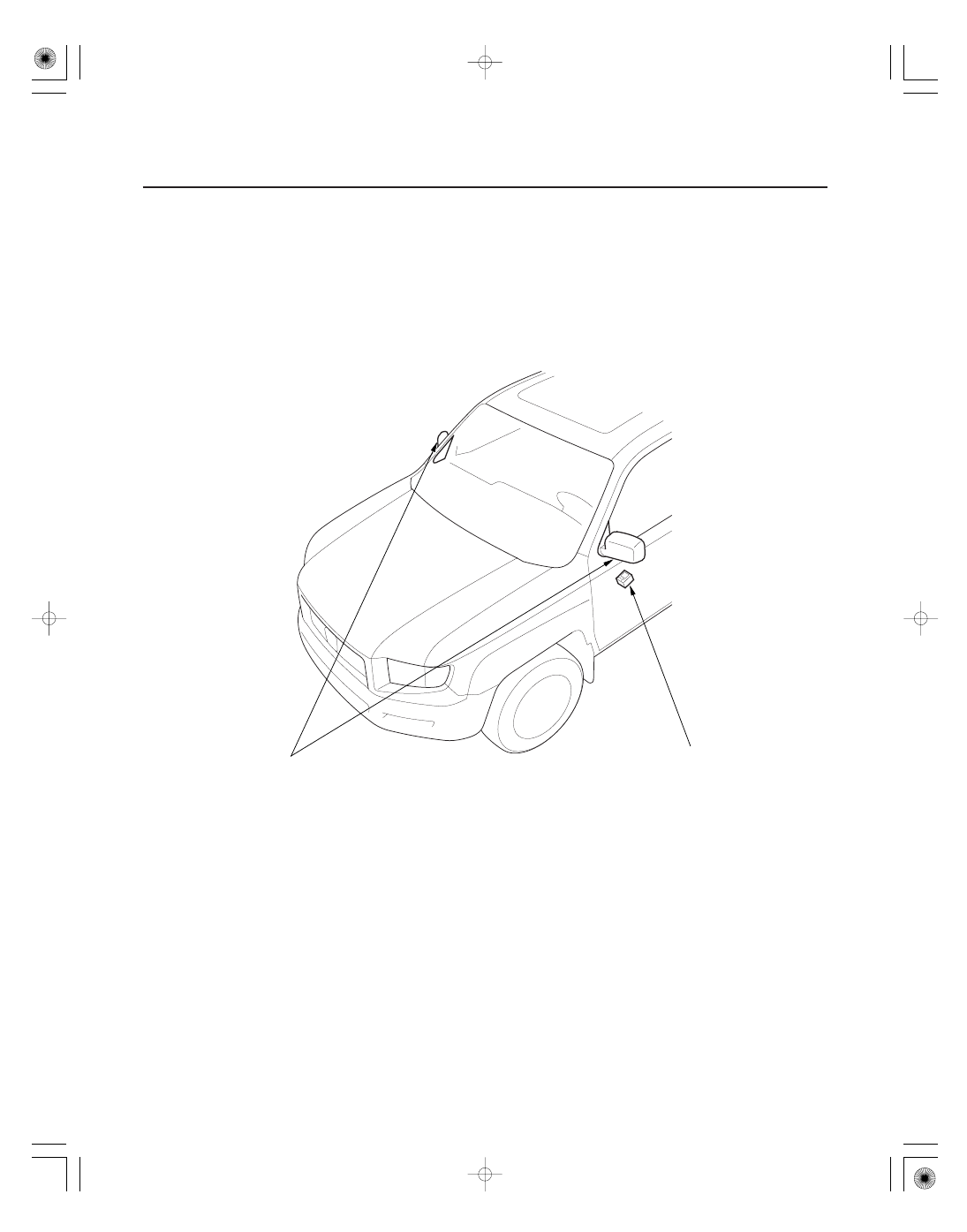

Component Location Index

POWER MIRRORS

POWER MIRROR SWITCH

Function Test, page 22-294
Replacement, page 20-27
Power Mirror Actuator Test, page 22-296
Mirror Actuator Replacement, page 22-297

Test/Replacement, page 22-295

＊０１

ＳＪＣ８Ａ００Ｊ３４３００００００００ＥＡＡＴ００

−

−

−

22-293

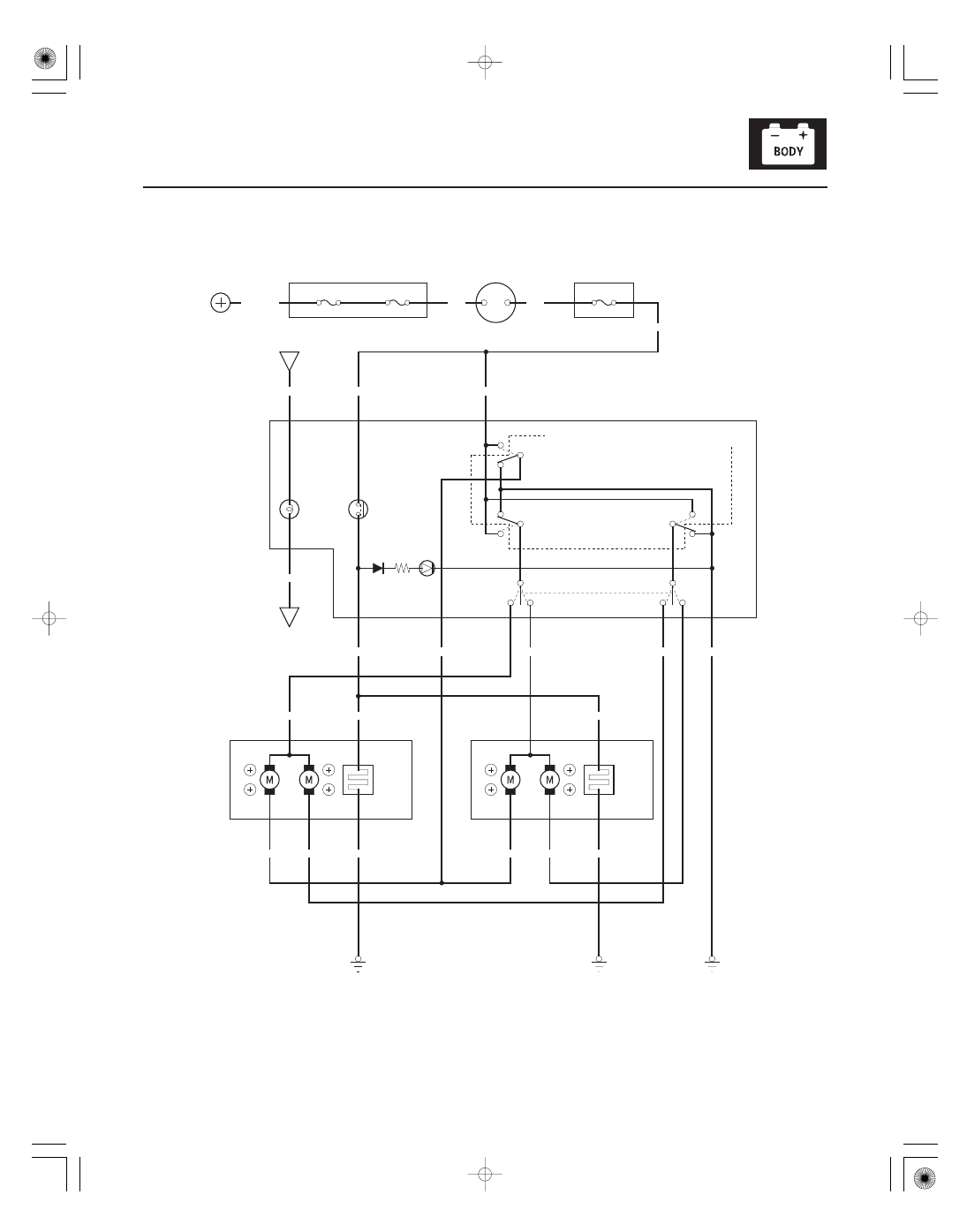

Circuit Diagram

J7

A4

G1

BLK/YEL

IG2 HOT in ON (II)

* : RTL, EXL, and LX models

INDICATOR
LIGHT*
(LED)

RED

LIGHT
(0.56W)

RED/BLK

9

4

BLU/WHT

BLK/YEL

BLK/YEL

SWITCH*

DEFOGGER

DOWN

1*

8*

ORN

ORN

ORN

G402

G501

BLK

3*

2*

DEFOGGER*

DEFOGGER*

2*

3*

BLK

GRN/WHT

BLU/BLK

RED/YEL

BLU/WHT

GRN/WHT

GRN/WHT

LEFT MIRROR

RIGHT MIRROR

7

7

8

6

6

8

UP

RIGHT

LEFT

DOWN

DOWN

LEFT

RIGHT

UP

WHT/RED

G501

POWER MIRROR SWITCH

5

2

BLK/YEL

RIGHT

LEFT

UP

6

13

12

11

10

RIGHT

LEFT

LEFT

RIGHT

No.30 (7.5 A)

YEL

IGNITION SWITCH

IG2

BAT

UNDER HOOD FUSE/RELAY BOX

BLK

WHT

No.23 (IG) (50 A)

No.22 (BAT) (120 A)

BATTERY

DASH LIGHTS
BRIGHTNESS
CONTROLLER
(In the gauge
control module)

No.4 (15 A) FUSE
(UNDER HOOD
FUSE/RELAY BOX)

UNDER DASH
FUSE/RELAY BOX

０１

ＳＪＣ８Ａ００Ｊ３４３００００００００ＦＥＡＴ００

Both mirrors

Left mirror

Right mirror

Defogger (USA models: RTL, Canada models: LX, EXL)

22-294

Power Mirrors

Power Mirror Switch Function Test

A

B

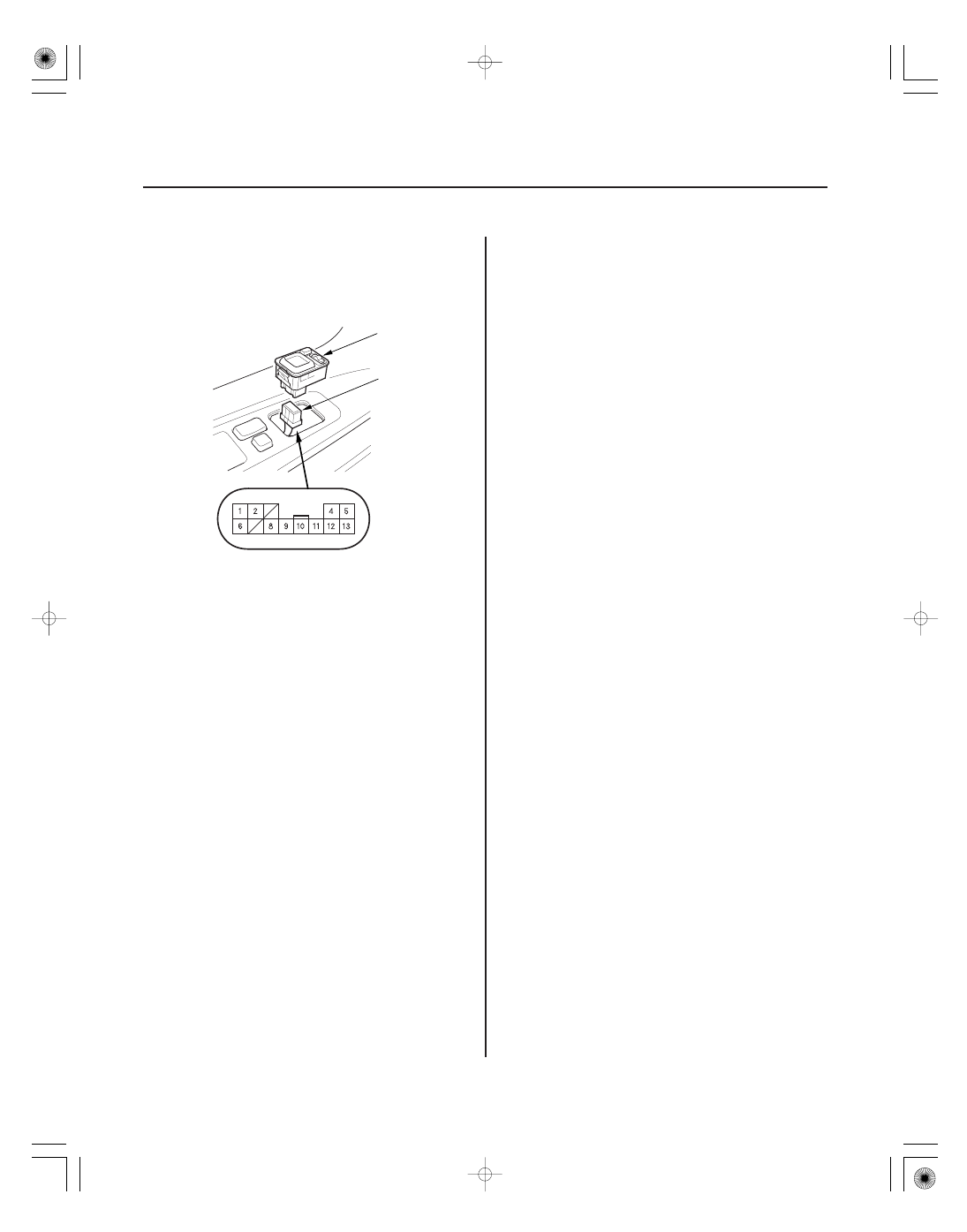

1. Remove the driver’s door panel (see page 20-7).

2. Disconnect the 13P connector (A) from the power

mirror switch (B), and inspect the terminals. If OK,
go to step 3.

3. Choose the appropriate test based on the

symptom:

• Both mirrors don’t work, go to step 4.
• Left mirror doesn’t work, go to step 6.
• Right mirror doesn’t work, go to step 7.
• Defoggers don’t work, go to step 8.

4. Reconnect the power mirror switch connector, and

check for voltage between the No. 2 terminal and
body ground with the ignition switch ON (II) while
operating the power mirror switch.
There should be battery voltage.

• If there is no battery voltage, check for:

– Blown No. 30 (7.5 A) fuse in the under-dash

fuse/relay box.

– An open in the BLK/YEL wire.

• If there is battery voltage, go to step 5.

5. Check for voltage between the No. 6 terminal and

body ground while operating the power mirror
switch.
There should be less than 1 V.

• If there is more than 1 V, check for:

– An open in the BLK wire.
– Poor ground (G 501).

• If there is less than 1 V, check both mirrors

individually as described in step 6 and 7.

6. Connect the No. 2 terminal to the No. 10 terminal,

and the No. 5 (or No. 12) terminal to body ground
with jumper wires. The left mirror should tilt down
(or swing left) with the ignition switch ON (II).

• If the mirror does not tilt down (or does not swing

left), check for an open in the GRN/WHT (or BLU/
WHT) wire between the left mirror and the 13P
connector. If the wire is OK, check the left mirror
actuator.

• If the mirror neither tilts down nor swings left,

check for an open in the BLU/BLK wire.

• If the mirror works properly, check the mirror

switch.

7. Connect the No. 2 terminal to the No. 11 terminal,

and the No. 5 (or No. 13) terminal to body ground
with jumper wires. The right mirror should tilt
down (or swing left) with the ignition switch ON (II).

• If the mirror does not tilt down (or does not swing

left), check for an open in the GRN/WHT (or WHT/
RED) wire between the right mirror and the 13P
connector. If the wire is OK, check the right
mirror actuator.

• If the mirror neither tilts down nor swings left,

check for an open in the RED/YEL wire.

• If the mirror works properly, check the mirror

switch.

8. Connect the No. 1 and No. 8 terminals with a

jumper wire, and check for voltage between the
No. 1 terminal and body ground. There should be
battery voltage and both mirrors should warm up
with the ignition switch ON (II).

• If there is no voltage or neither warms up, check

for:
– An open in the BLK/YEL and ORN wires.
– Blown No. 30 (7.5 A) fuse in the under-dash

fuse/relay box.

– Poor ground (G 402, G501).

• If only one fails to warm up, check its defogger.
• If both warm up, check the defogger switch.

Wire side of
female terminals

０１

０２

＊０１

ＳＪＣ８Ａ００Ｊ３４３０００４４０４１ＦＨＡＴ００

Mirror Switch:

Defogger Switch:

22-295

Power Mirror Switch Test/Replacement

A

B

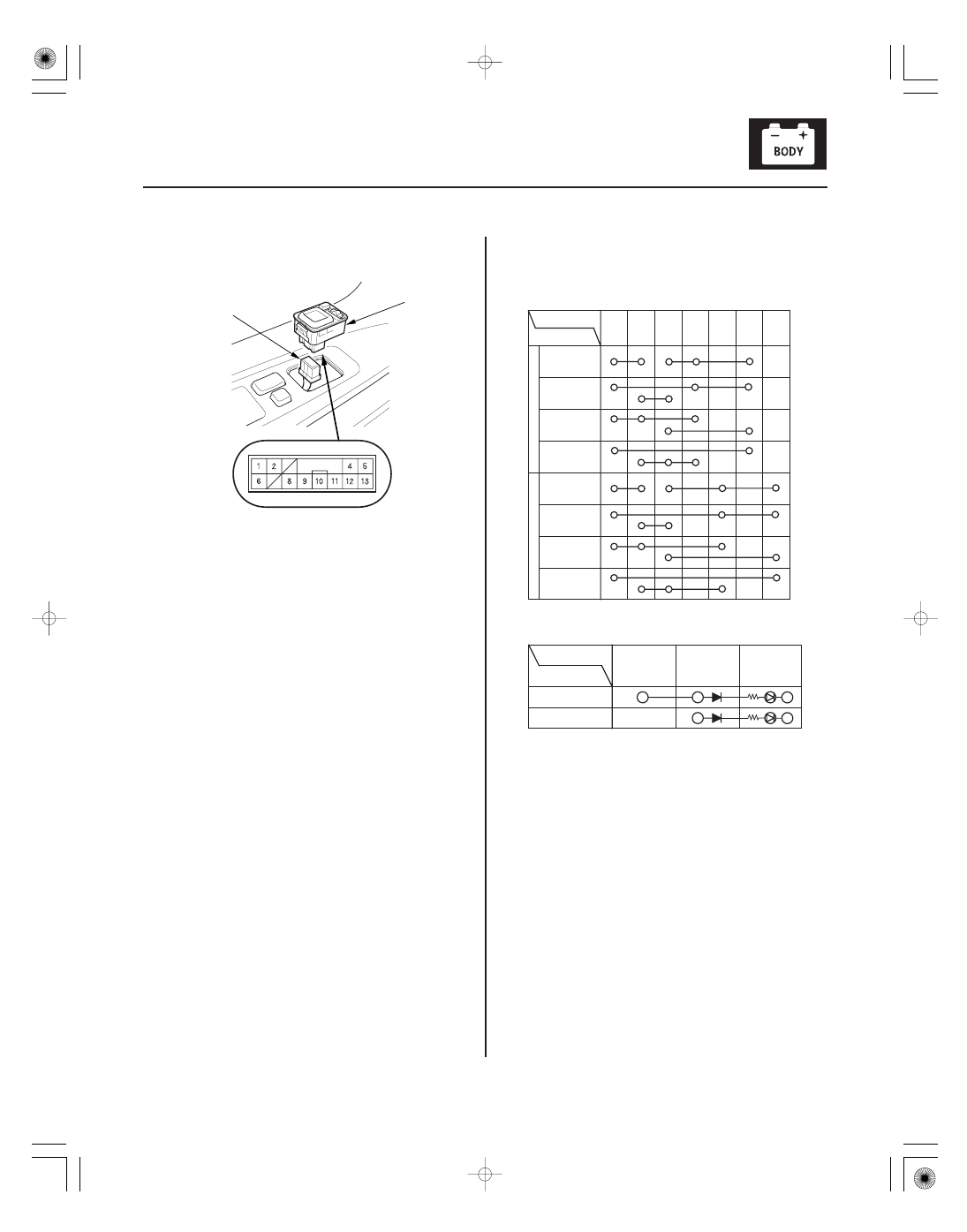

Terminal

Position

UP

DOWN

LEFT

RIGHT

L

UP

DOWN

LEFT

RIGHT

R

2

5

6

10

11

12

13

Terminal

Position

ON

OFF

1

8

6

1. Disconnect the 13P connector (A) from the power

mirror switch (B).

2. Check for continuity between the terminals in each

switch position according to the table.

3. If the continuity is not as specified, remove the

screws and replace the power mirror switch.
