22-280

Accessory Power Sockets

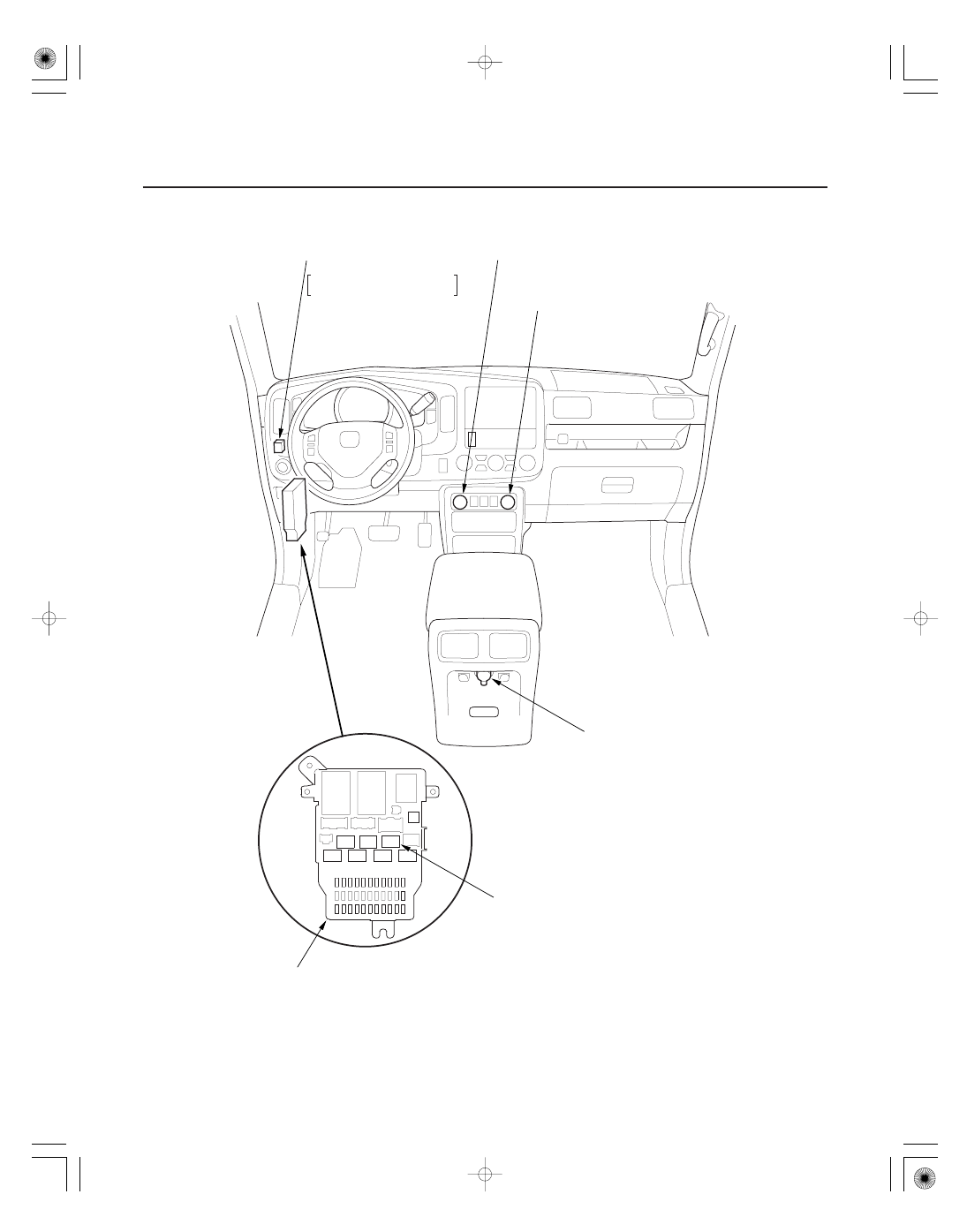

Component Location Index

UNDER-DASH FUSE/RELAY BOX

REAR ACCESSORY
POWER SOCKET RELAY

REAR ACCESSORY
POWER SOCKET

DRIVER’S ACCESSORY
POWER SOCKET

FRONT PASSENGER’S
ACCESSORY POWER SOCKET

FRONT ACCESSORY
POWER SOCKET RELAY

Test, page 22-75

Test, page 22-283
Replacement, page 22-283

Test, page 22-282
Replacement, page 22-282

Test, page 22-282
Replacement, page 22-282

Wire colors: BLK, YEL/RED,
GRN/ORN and BLU/ORN
Test, page 22-75

＊０１

ＳＪＣ８Ａ００Ｊ５４２１１５０００００ＥＡＡＴ００

−

−

−

22-281

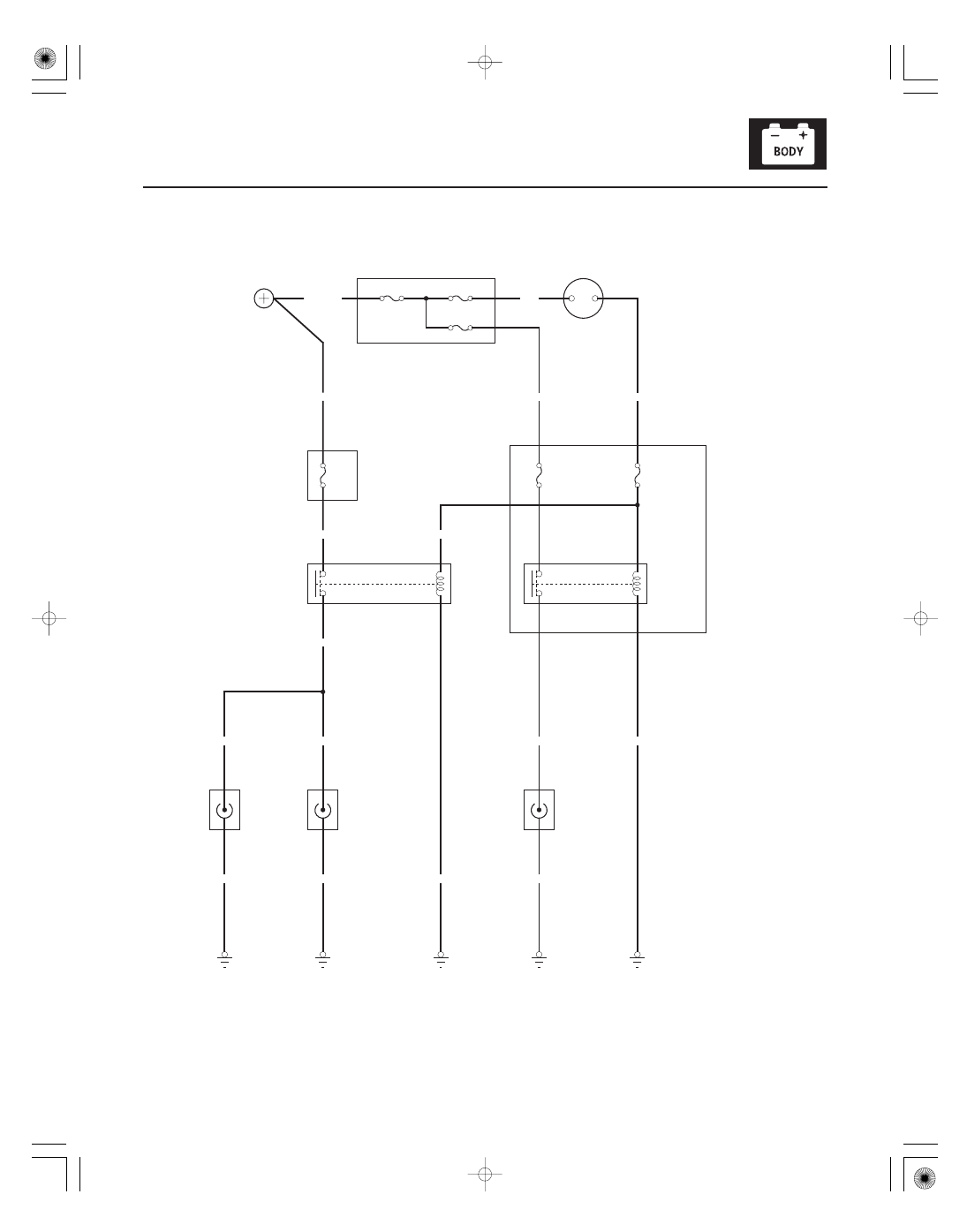

Circuit Diagram

A5

B4

D6

G1

BLK/YEL

N42

N8

N36

UNDER HOOD FUSE/RELAY BOX

WHT

(15 A)

No.5

BLU/ORN

YEL/RED

BLK

G401

GRN/ORN

2

1

BLK

G402

GRN/ORN

G402

BLK

1

2

GRN/ORN

WHT/RED

IGNITION SWITCH

ACC

BAT

No.15 (40 A)

BLK

G401

G501

BLK

1

2

No.9
(10 A)

YEL

No.22 (BAT) (120 A)

No.23 (IG) (50 A)

BATTERY

(7.5 A)

No.32

WHT/BLK

WHT

ACC HOT in ACC (I)
and ON (II)

REAR
ACCESSORY
POWER
SOCKET

UNDER DASH
FUSE/RELAY
BOX

FRONT
PASSENGER’S
ACCESSORY
POWER
SOCKET

DRIVER’S
ACCESSORY
POWER
SOCKET

AUXILIARY
UNDER HOOD
FUSE/RELAY
BOX

FRONT
ACCESSORY
POWER
SOCKET
RELAY

REAR
ACCESSORY
POWER
SOCKET
RELAY

＊０１

０２

０３

ＳＪＣ８Ａ００Ｊ５４２１１５１２４０２ＦＨＡＴ００

22-282

Accessory Power Sockets

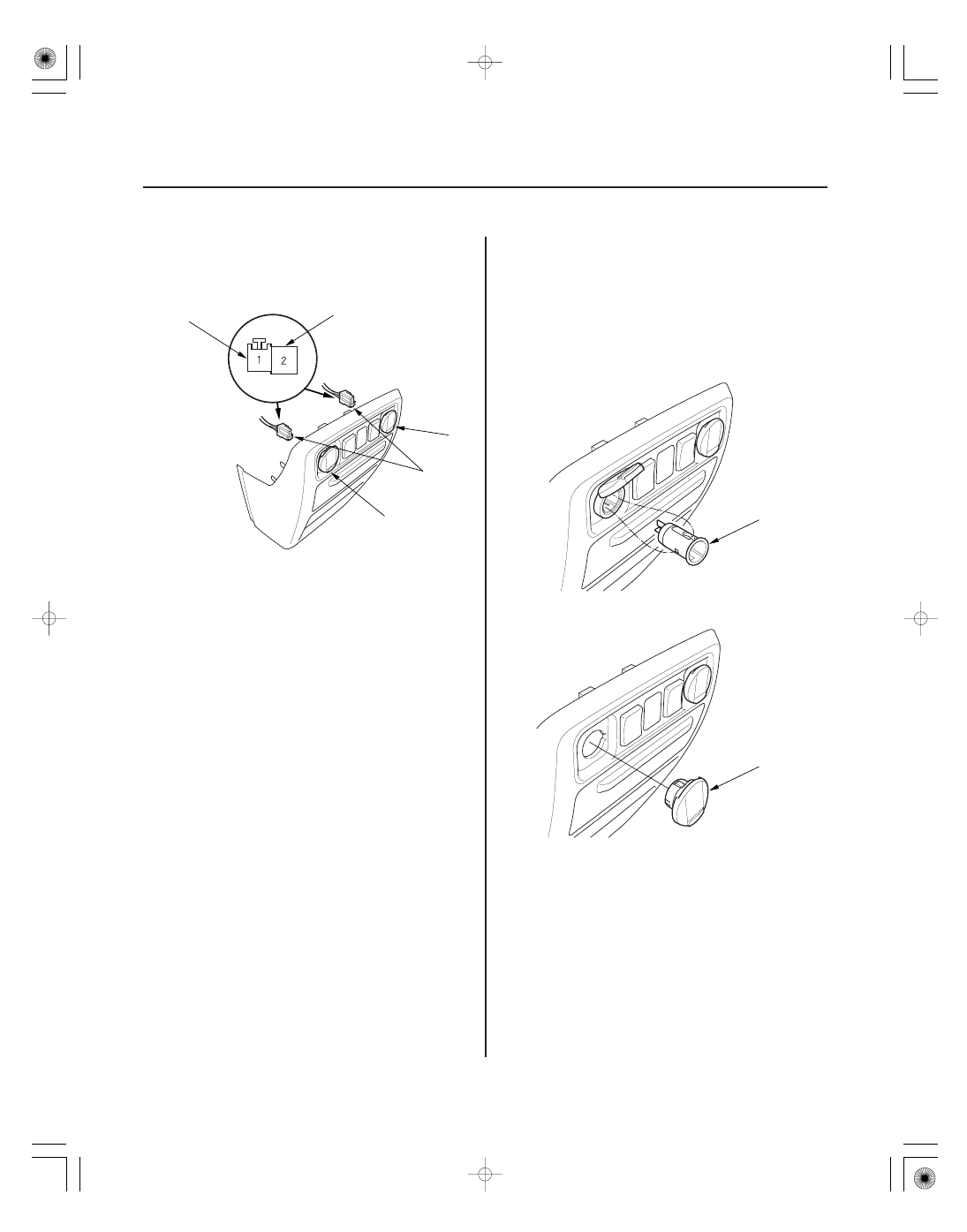

Driver’s and Front Passenger’s Accessory Power Socket Test/Replacement

GRN/ORN

BLK

B

A

B

A

A

1. Remove the center lower console (see page 20-84).

2. Disconnect the 2P connectors (A) from the

accessory power sockets (B).

3. Inspect the connector terminals to be sure they are

all making good contact.

• If the terminals are bent, loose, or corroded,

repair them as necessary and recheck the system.

• If the terminals look OK, go to step 4.

4. Turn the ignition switch to ACC (I).

5. Check for voltage between the accessory power

socket 2P connector No. 1 terminal and body
ground. There should be battery voltage.

• If there is battery voltage, go to step 6.
• If there is no battery voltage, check for:

– Blown No. 5 (15 A) fuse in the auxiliary under-

hood fuse/relay box.

– Blown No. 32 (7.5 A) fuse in the under-dash

fuse/relay box.

– Faulty front accessory power socket relay.
– Poor ground (G 402).
– An open in the wire.

6. Check for continuity between the No. 2 terminal

and body ground. There should be continuity.

• If there is continuity, go to step 7.
• If there is no continuity, check for:

– Poor ground (G 402).
– An open in the wire.

7. Remove the socket (A).

8. Remove the housing (A) from the panel.

9. Install the power socket in the reverse order of

removal.

Wire side of
female terminals

＊０１

０２

０３

ＳＪＣ８Ａ００Ｊ５４２１１５１２４０３ＦＨＡＴ００

22-283

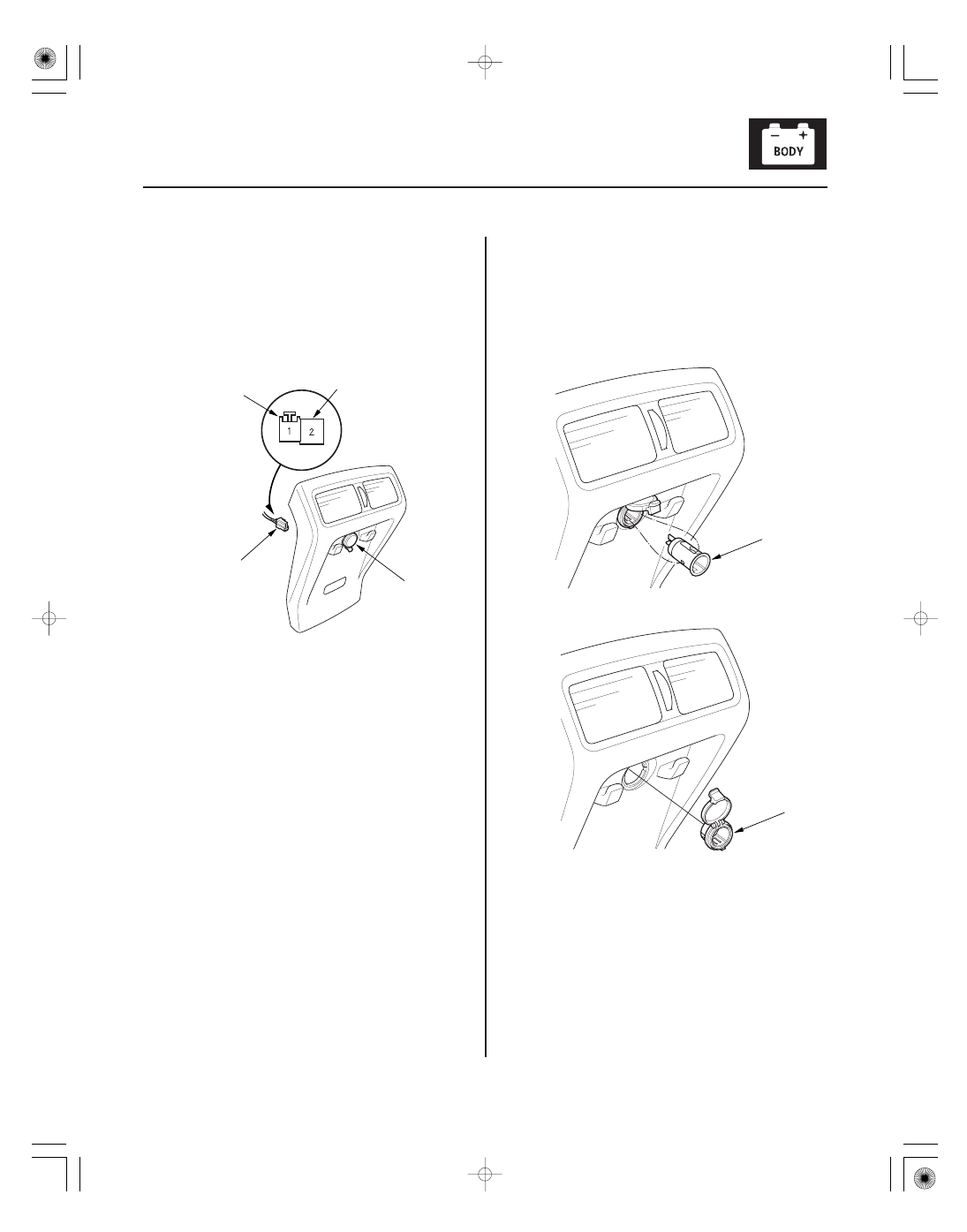

Rear Accessory Power Socket Test/Replacement

WHT/RED

BLK

A

B

A

A

NOTE: Before troubleshooting the rear accessory
power socket, perform the multiplex integrated control
system troubleshooting using B-CAN System Diagnosis
Test Mode A (see page 22-99).

1. Remove the console rear trim (see page 20-80).

2. Disconnect the 2P connector (A) from the accessory

power socket (B).

3. Inspect the connector terminals to sure they are all

making good contact.

• If the terminals are bent, loose, or corroded,

repair them as necessary and recheck the system.

• If the terminals look OK, go to step 4.

4. Turn the ignition switch to ACC (I).

5. Check for voltage between the power accessory

socket 2P connector No. 1 terminal and body
ground. There should be battery voltage.

• If there is battery voltage, go to step 6.
• If there is no battery voltage, check for:

– Blown No. 9 (10 A) fuse in the under-dash fuse/

relay box.

– Blown No. 32 (7.5 A) fuse in the under-dash

fuse/relay box.

– Faulty rear accessory power socket relay.
– Poor ground (G 401).
– An open in the wire.

6. Check for continuity between the No. 2 terminal

and body ground. There should be continuity.

• If there is continuity, go to step 7.
• If there is no continuity, check for:

– Poor ground (G 501).
– An open in the wire.

7. Remove the socket (A).

8. Remove the housing (A) from the panel.

9. Install the power socket in the reverse order of

removal.

Wire side of
female terminals
