Motor Test

Pulser Test

22-220

Power Windows

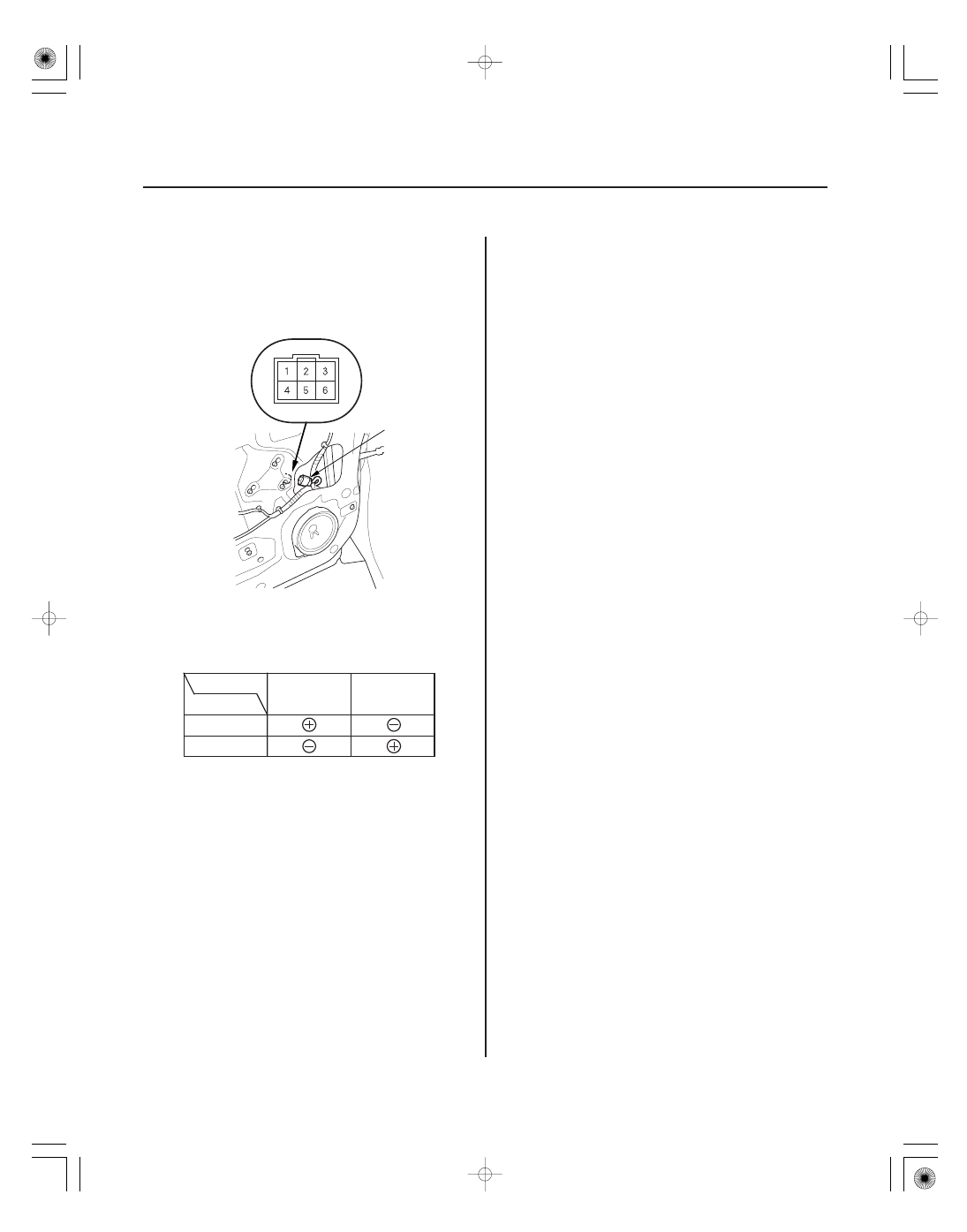

Driver’s Power Window Motor Test

A

UP

DOWN

Terminal

Direction

1

4

1. Remove the door panel (see page 20-7).

2. Disconnect the 6P connector (A) from the power

window motor.

3. Test the motor in each direction by connecting

battery power and ground according to the table.
When the motor stops running, disconnect one
lead immediately.

4. If the motor does not run or fails to run smoothly,

replace it.

5. Reconnect the 6P connector to the power window

motor.

6. Check for voltage between the terminals.

• There should be battery voltage between the

No. 6 (

) and No. 5 (

) terminals when the

ignition switch is ON (II).

• Connect an analog voltmeter between the No. 3

(

) and No. 5 (

) terminals, and run the window

motor down or up. The voltmeter needle should
move back and forth alternately (a digital
voltmeter should show the average voltage
between 0

5 V).

• Connect an analog voltmeter between the No. 2

(

) and No. 5 (

) terminals, and run the window

motor at down or up. The voltmeter needle
should move back and forth alternately (a digital
voltmeter should show the average voltage
between 0

5 V).

7. If the voltage is not as specified, do the power

window master switch input test (terminals No. 4,
No. 6 and No. 17) (see page 22-217).

8. If the switch test is OK, replace the power window

motor.

9. Reset the power window control unit (see page

22-209).

Terminal side of
male terminals

０１

＊０１

ＳＪＣ８Ａ００Ｊ５４４６０６４７１０２ＦＥＡＴ００

０１

ＳＪＣ８Ａ００Ｊ５４４６０６４７１２３ＫＢＡＴ０２

22-221

22-221

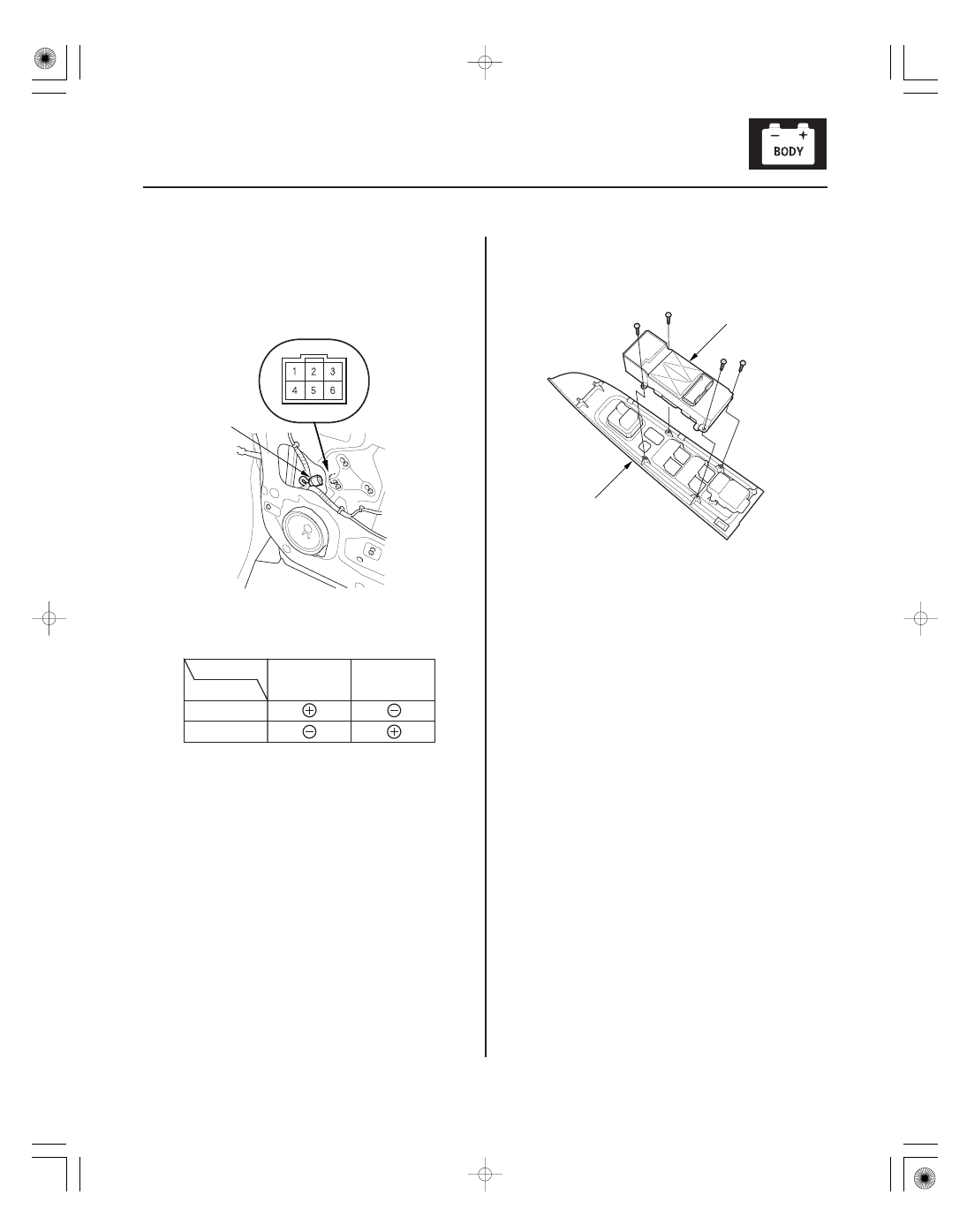

Passenger’s Power Window Motor
Test

Master Switch Replacement

A

UP

DOWN

Terminal

Direction

*: Right rear power window motor

6
1*

3
4*

A

B

1. Remove the door panel (see page 20-7).

2. Disconnect the 6P connector (A) from the power

window motor.

3. Test the motor by connecting battery power and

ground according to the table. When the motor
stops running, disconnect one lead immediately.

4. If the motor does not run or fails to run smoothly,

replace it.

1. Remove the driver’s door panel (see page 20-7).

2. Remove the four mounting screws, then remove

the master switch (A) from the switch panel (B).

3. Install in the reverse order of removal.

4. Reset the power window control unit (see page

22-209).

Terminal side of
male terminals

０１

０２

ＳＪＣ８Ａ００Ｊ５４４６０６４７１２４ＦＨＡＴ００

Front Passenger’s

Rear

22-222

Power Windows

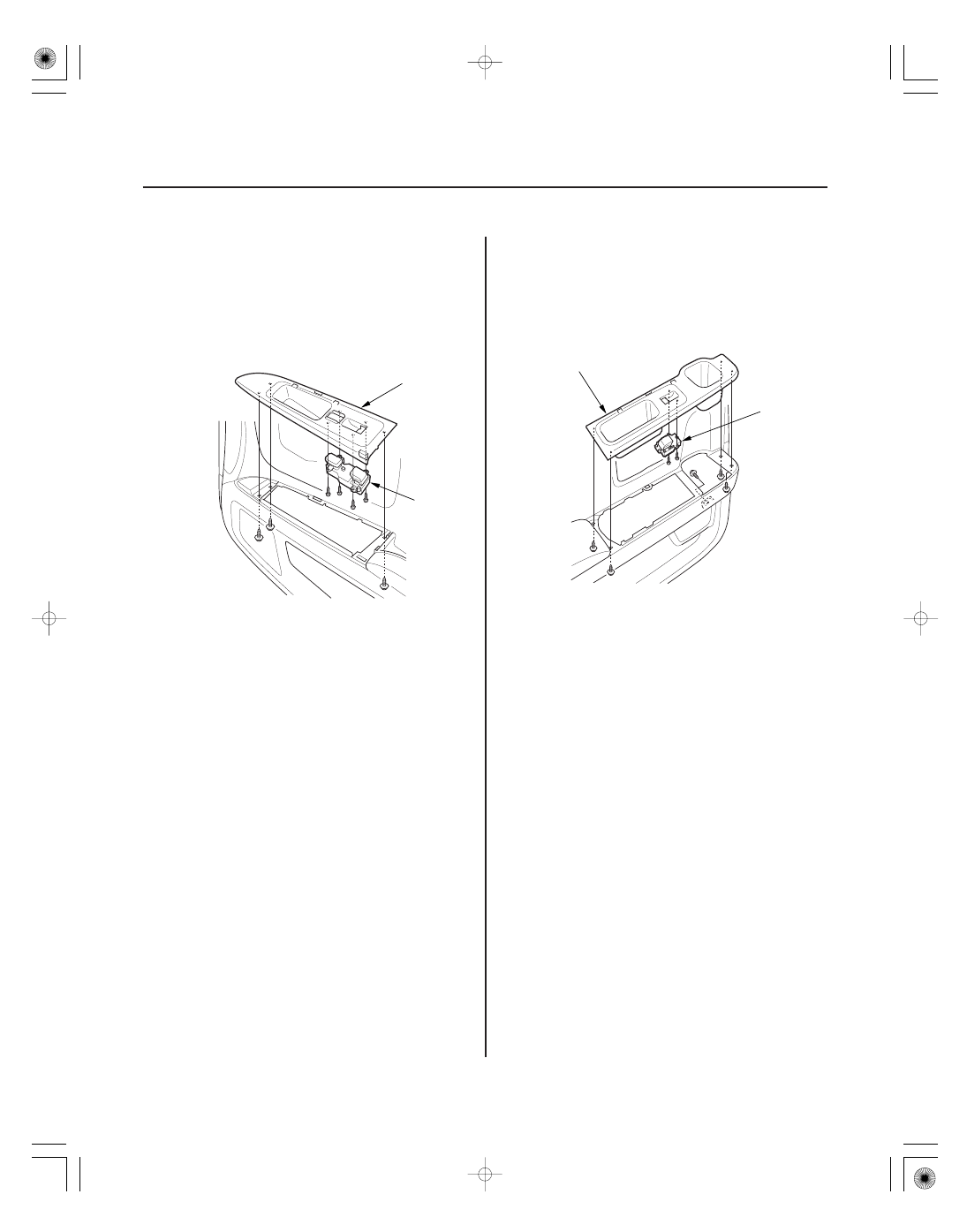

Passenger’s Power Window Switch Test/Replacement

A

B

A

B

1. Remove the front passenger’s door panel (see page

20-7).

2. Remove the four mounting screws, then remove

the power window switch (A) from the switch panel
(B).

3. Swap the power window switch with another

known-good switch and test. If the original power
window switch is faulty; replace it.

4. Install in the reverse order of removal.

1. Remove the rear door panel (see page 20-14).

2. Remove the two mounting screws, then remove

the power window switch (A) from the switch panel
(B).

3. Swap the rear power window switch with another

known-good switch and test. If the original power
window switch is faulty; replace it.

4. Install in the reverse order of removal.

０１

０２

ＳＪＣ８Ａ００Ｊ５４４６０６４７１０４ＦＥＡＴ００

０１

ＳＪＣ８Ａ００Ｊ５４４６０６４７１１９ＦＨＡＴ００

22-223

22-223

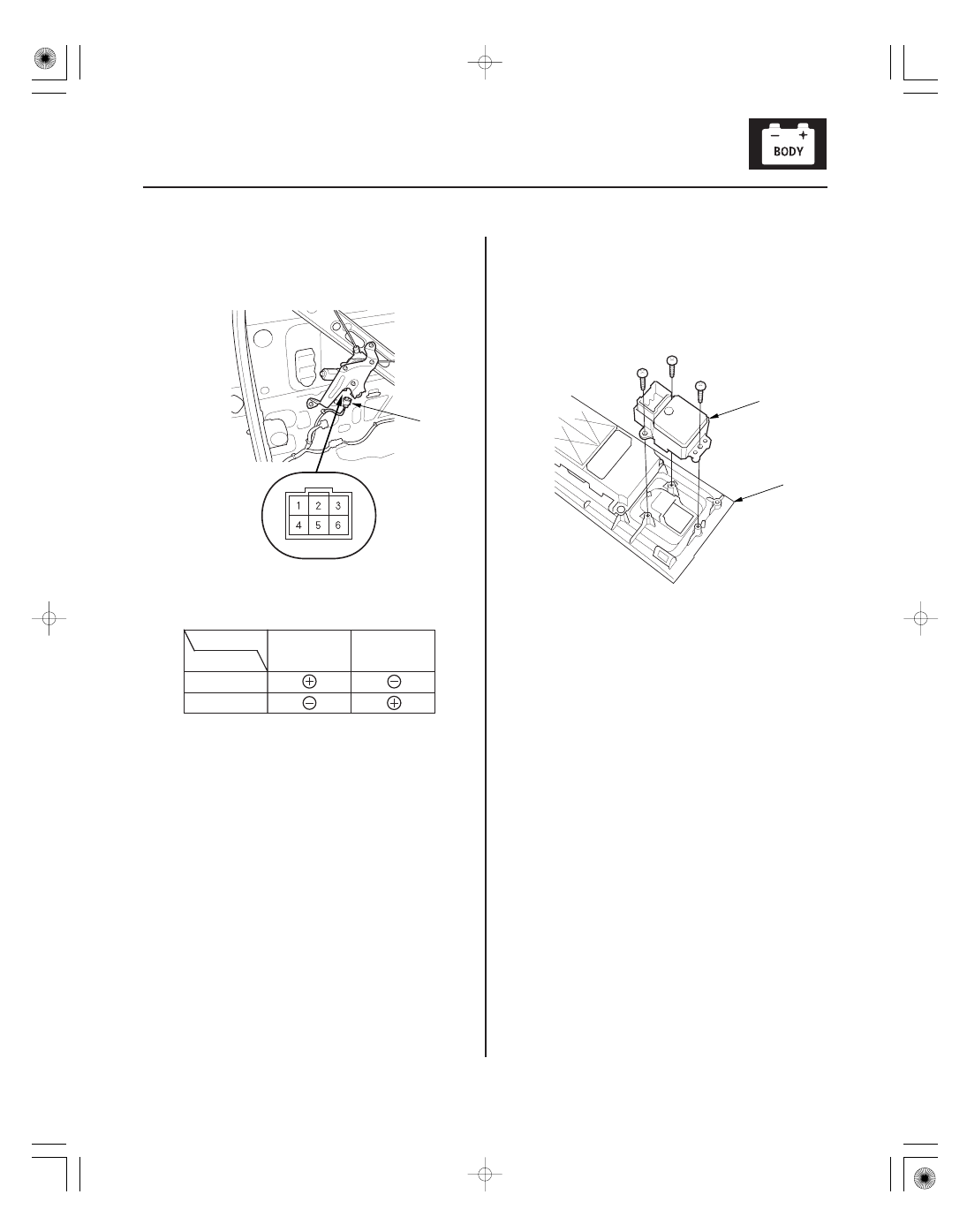

Back Power Window Motor Test

Back Power Window Switch Test/
Replacement

A

OPEN

Terminal

Direction

CLOSE

3

6

A

B

1. Remove the rear panel trim (see page 20-69).

2. Disconnect the 6P connector (A) from the back

window motor.

3. Test the motor by connecting battery power and

ground according to the table. When the motor
stops running, disconnect one lead immediately.

4. If the motor does not run or fails to run smoothly,

replace it.

1. Remove the driver’s door panel (see page 20-7).

2. Remove the three mounting screws, then remove

the back power window switch (A) from the switch
panel (B).

3. Swap the back power window switch with another

known-good switch and test. If the original back
power window switch is faulty; replace it.

4. Install in the reverse order of removal.

5. Reset the power window control unit (see page

22-209).
