Front Passenger’s Door Wire Harness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-48

Connectors and Harnesses

Connector to Harness Index (cont’d)

2

3

4

5

1

6

7

8

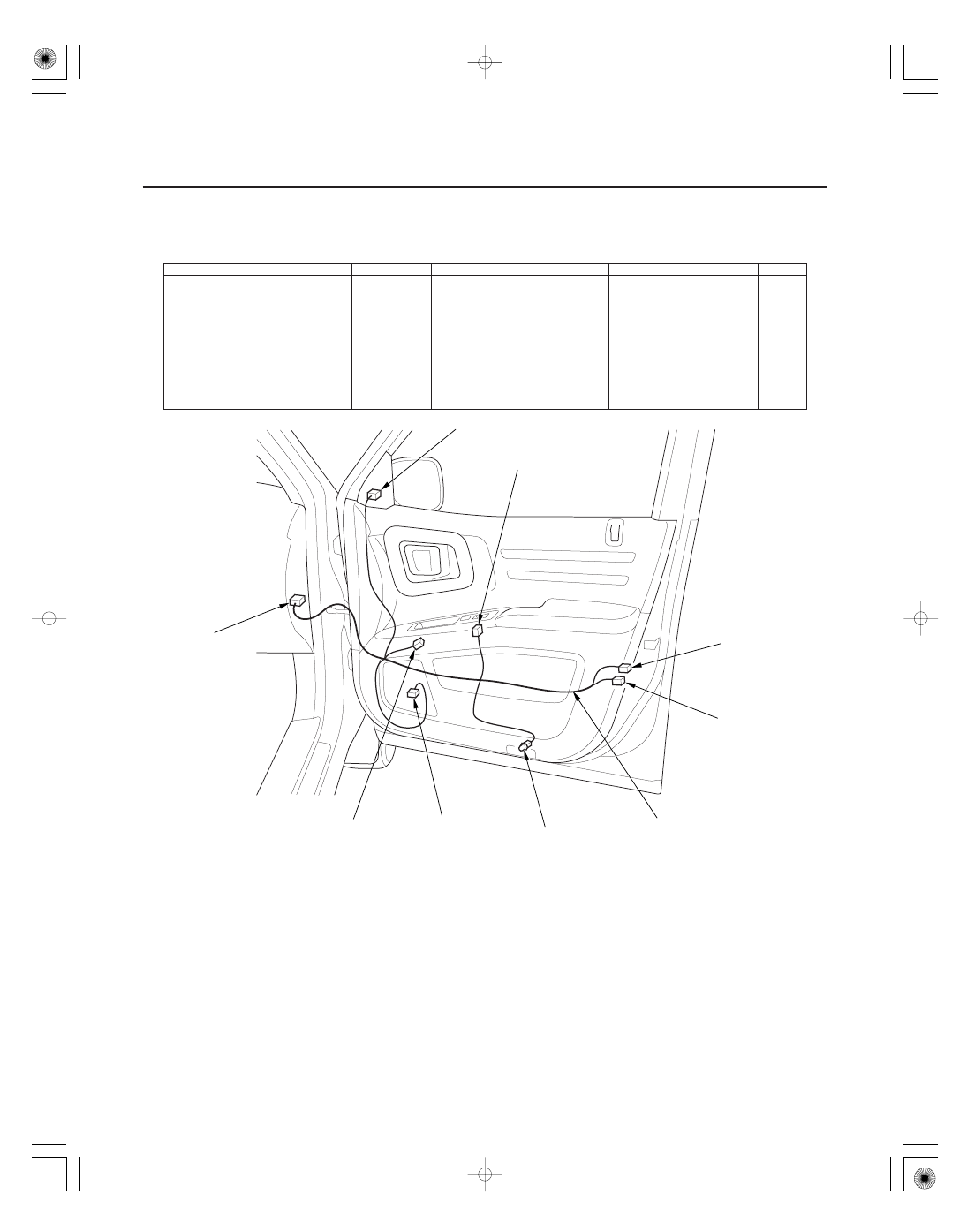

FRONT PASSENGER’S
DOOR WIRE HARNESS

Front passenger’s door courtesy light

3

2

Front passenger’s door

Front passenger’s door lock actuator

2

2

Front passenger’s door

Front passenger’s door lock knob
switch

1

3

Front passenger’s door

Front passenger’s door speaker

4

2

Front passenger’s door

Front passenger’s power window
switch

8

10

Front passenger’s door

Front passenger’s power window
motor

5

6

Front passenger’s door

Right power mirror actuator

7

8

Front passenger’s door

C408

6

23

Under right side of dash

Dashboard wire harness
(see page 22-32)

０１

ＳＪＣ８Ａ００Ｊ５４２８３２２２１０２ＤＢＡＴ００

Left Rear Door Wire Harness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-49

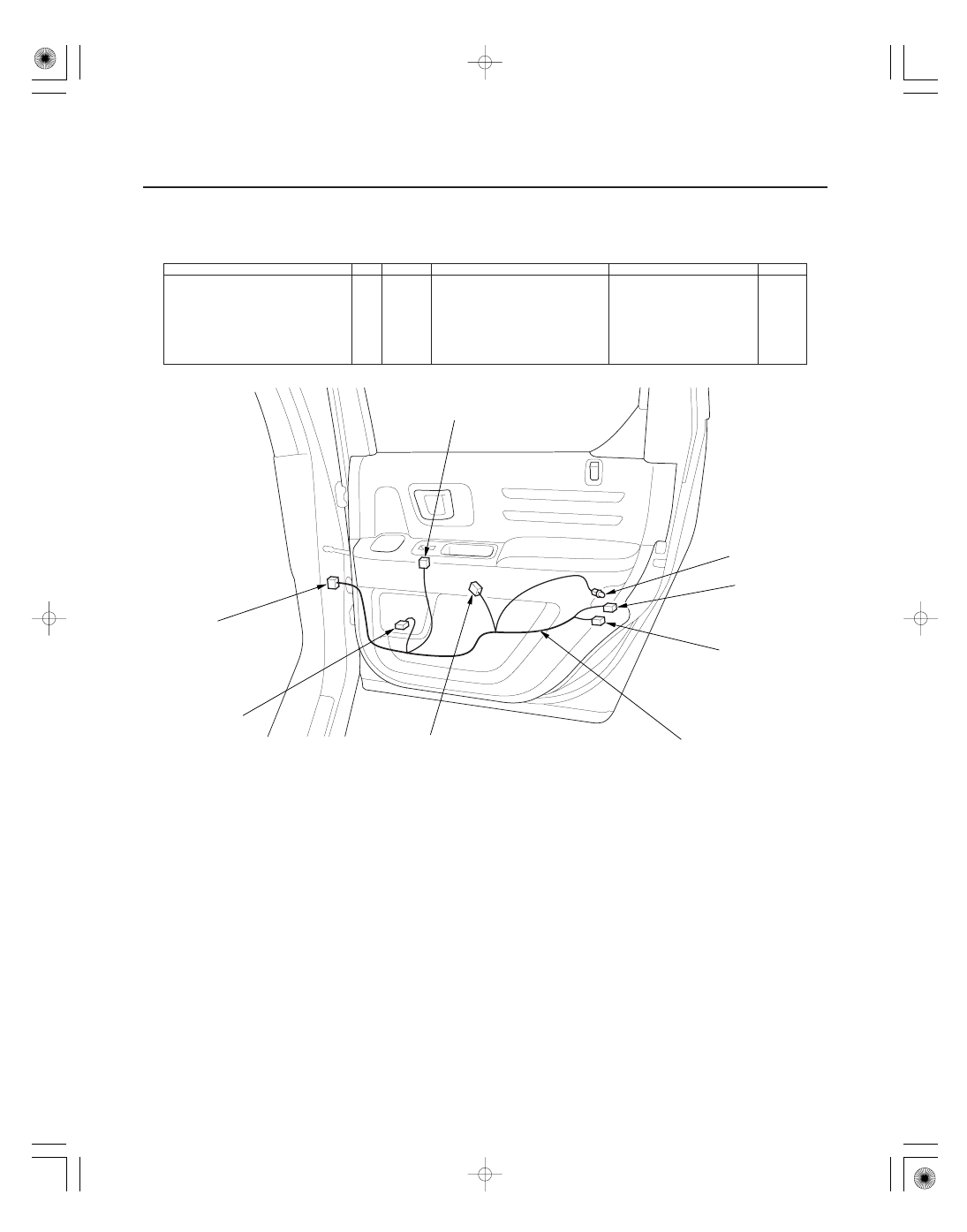

LEFT REAR DOOR
WIRE HARNESS

2

3

4

5

1

6

7

Left rear door courtesy light

7

2

Left rear door

Left rear door lock actuator

5

2

Left rear door

Left rear door lock knob switch

6

3

Left rear door

Left rear door speaker

3

2

Left rear door

Left rear power window motor

4

6

Left rear door

Left rear power window switch

1

6

Left rear door

C506

2

12

Left B-pillar

Floor wire harness (see page
22-36)

０１

ＳＪＣ８Ａ００Ｊ５４２８３２２２１０４ＤＢＡＴ００

Right Rear Door Wire Harness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-50

Connectors and Harnesses

Connector to Harness Index (cont’d)

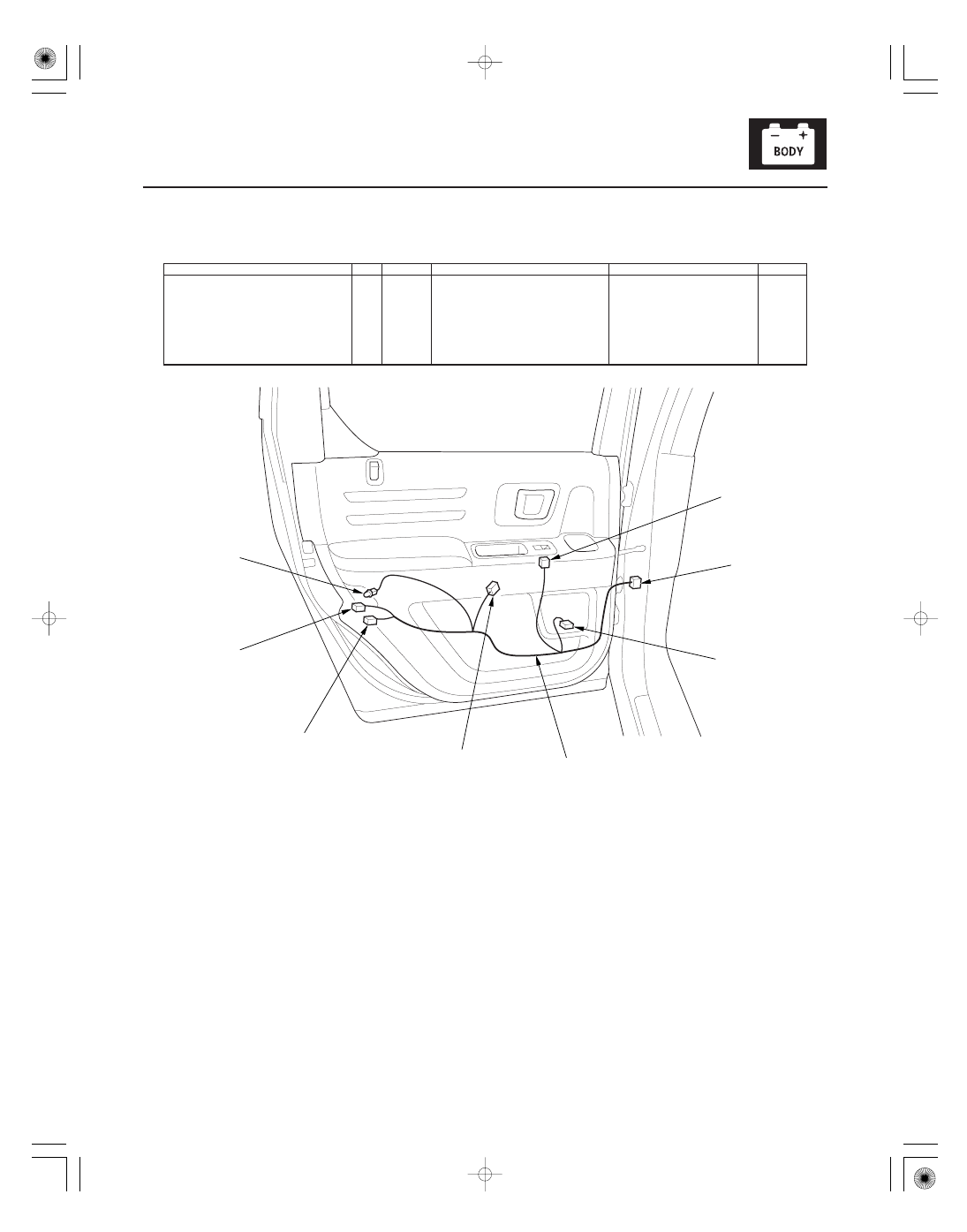

RIGHT REAR DOOR
WIRE HARNESS

2

3

4

5

1

6

7

Right rear door courtesy light

1

2

Right rear door

Right rear door lock actuator

3

2

Right rear door

Right rear door lock knob switch

2

3

Right rear door

Right rear door speaker

5

2

Right rear door

Right rear power window motor

4

6

Right rear door

Right rear power window switch

7

6

Right rear door

C507

6

12

Right B-pillar

Floor wire harness (see page
22-38)

０１

ＳＪＣ８Ａ００Ｊ５４２８３２１６２５５ＤＢＡＴ００

Cable Reel Subharness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-51

2

3

4

5

1

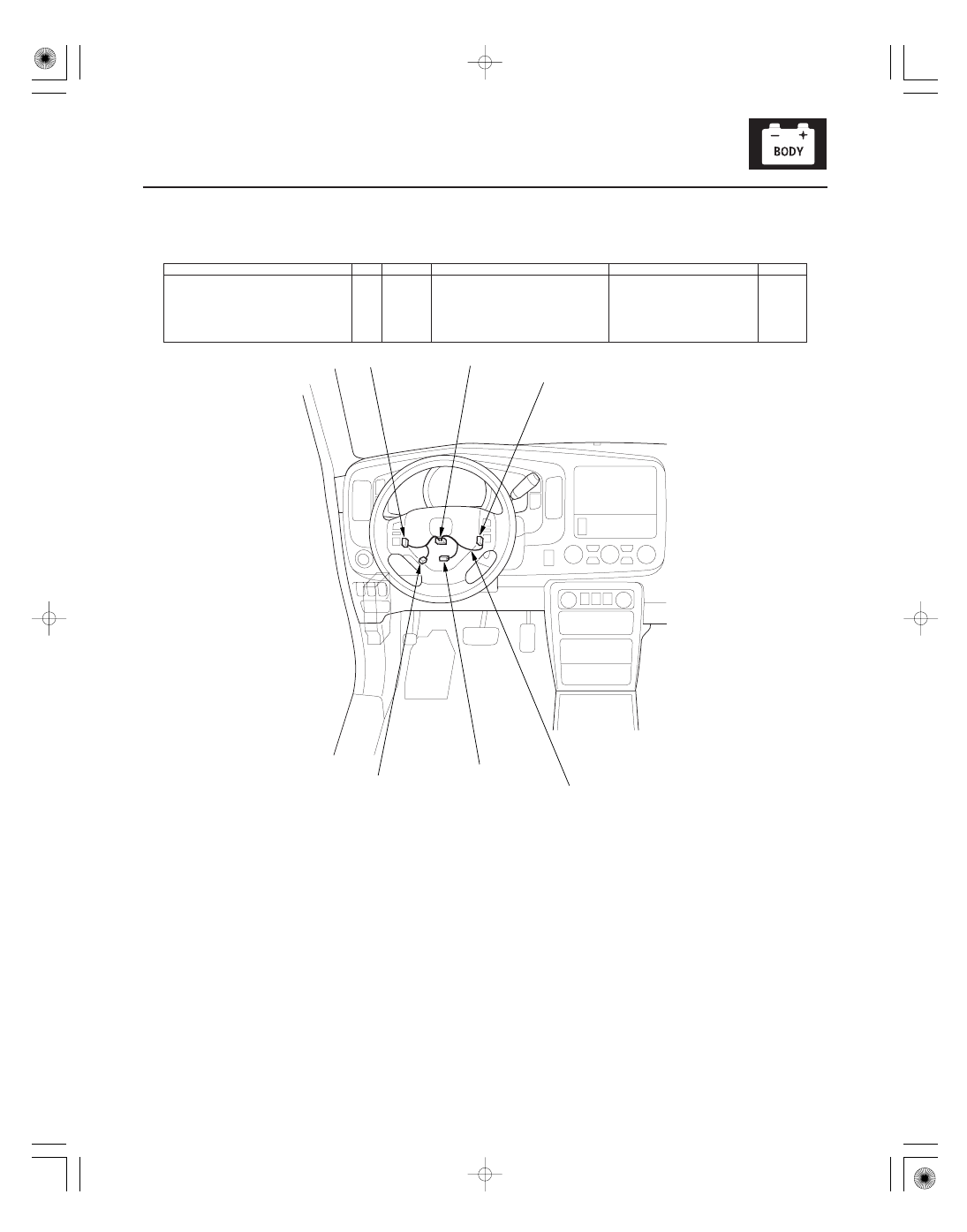

CABLE REEL SUBHARNESS

Audio remote switch

1

7

In steering column cover

Cable reel connector B

2

13

In steering column cover

Cruise control set/decel, resume/accel,
cancel switch

3

7

In steering column cover

Horn switch

4

1

In steering column cover

Voice control switch

5

5

In steering column cover
