Relay and Control Unit Locations

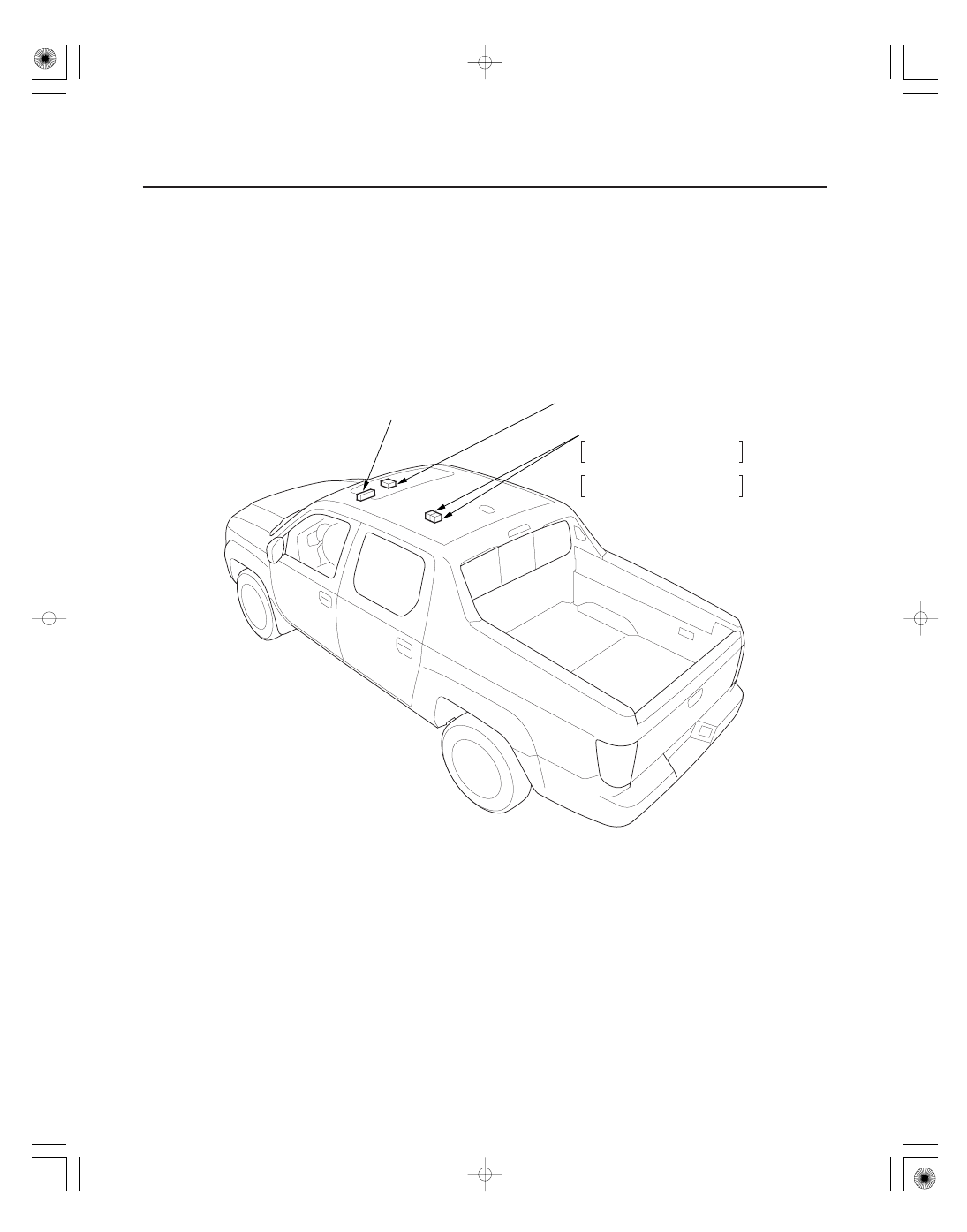

Roof

MOONROOF OPEN RELAY

MOONROOF CLOSE RELAY

ELECTRICAL COMPASS UNIT
*(Built into the rearview mirror)

*: RTL, RTS, and EXL models

HOMELINK UNIT

Wire colors: GRN/YEL, GRN,
GRY/BLU, BLK and GRN/WHT

Wire colors: GRN/BLK, GRN,
GRN/WHT, BLK and GRN/WHT

(Built into the roof console)

０７

ＳＪＣ８Ａ００Ｊ５４２００００００００ＤＥＡＴ０５

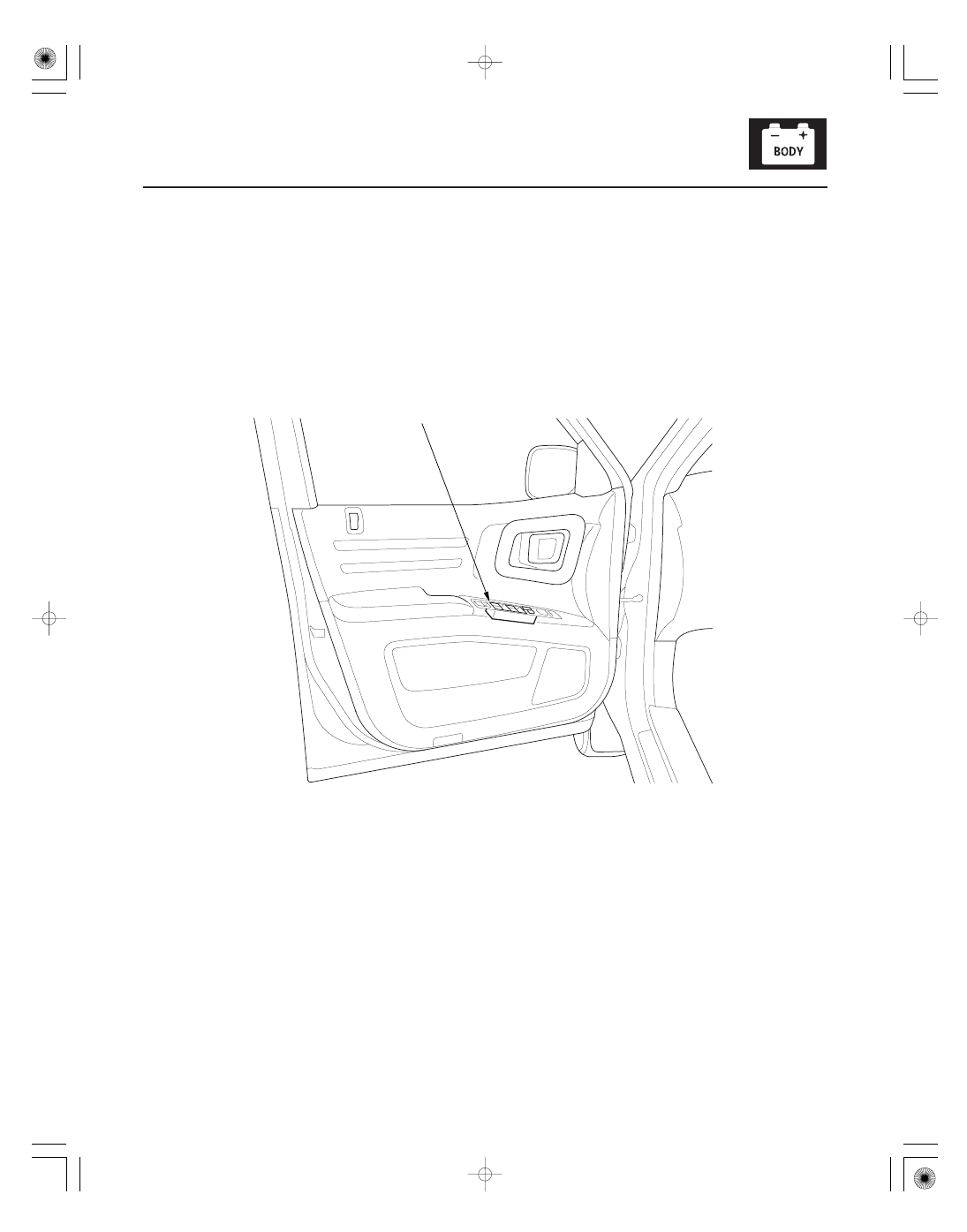

Driver’s Door

22-13

Door

DOOR MULTIPLEX CONTROL UNIT
(Built in the power window master switch)

０８

＊０３

ＳＪＣ８Ａ００Ｊ５４２００００００００ＤＥＡＴ０６

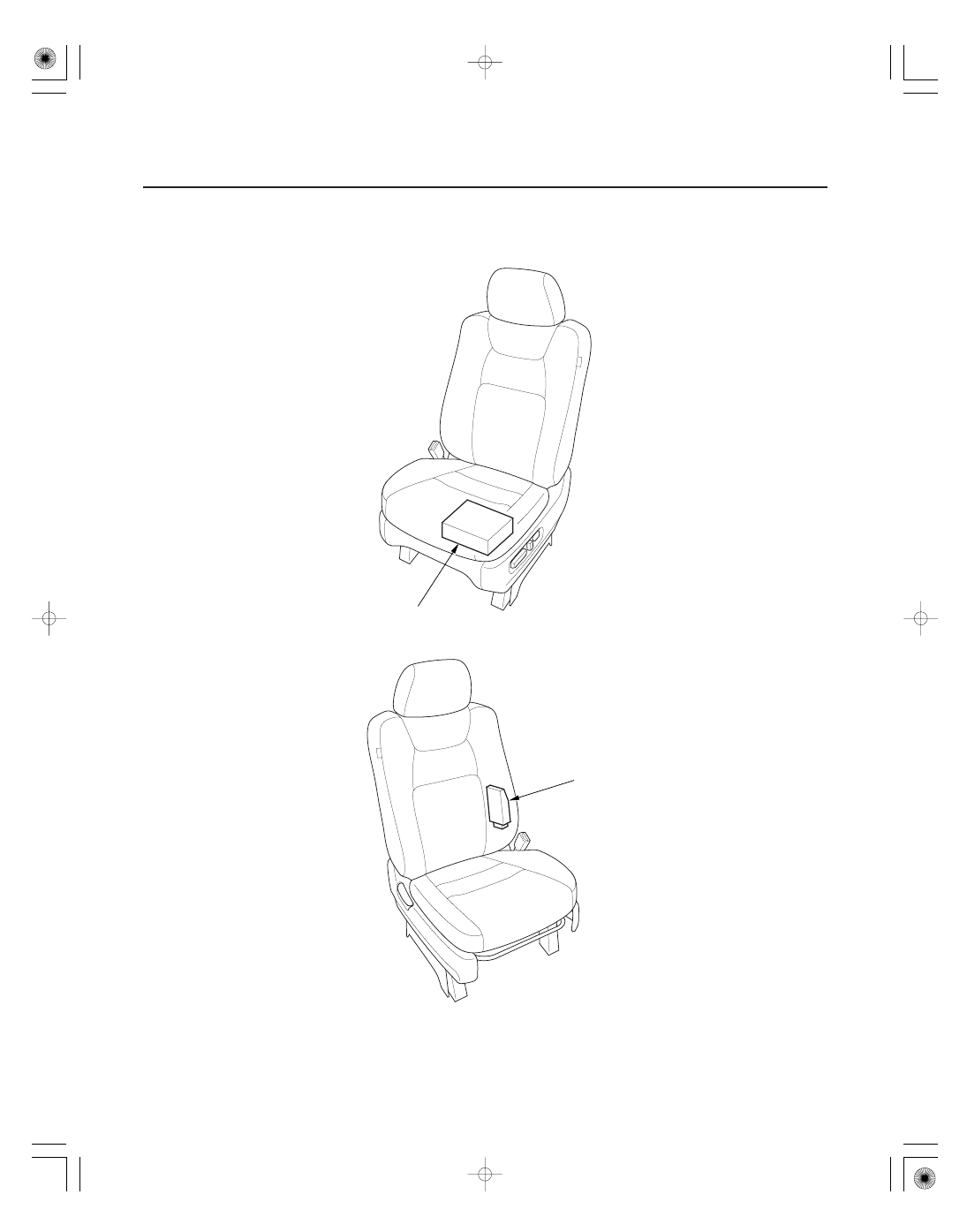

Driver’s Seat

Passenger’s Seat

22-14

Relay and Control Unit Locations

Seat

NAVIGATION UNIT

OPDS UNIT (’06 model)
ODS UNIT (’07-08 models)

＋

−

−

＋

ＳＪＣ８Ａ００Ｊ５４２００００００００ＤＦＡＴ００

Harness

Location

Engine

Compartment

Dashboard

Others (Floor, Seat,

Door, Trunk, and Roof)

Notes

22-15

Connectors and Harnesses

Connector Index

Identification numbers have been assigned to in-line connectors, junction connectors, and terminals. The number is preceded by the letter ‘‘C’’
for connectors ‘‘G’’ for ground terminals or ‘‘T’’ for non-ground terminals.

Starter cable

T1, T2, T5 and (

)

(see page 22-16)

Battery ground cable

G1 and (

)

(see page 22-16)

Engine ground cable A

G2, T4

(see page 22-16)

Engine ground cable B

T3 and (

)

(see page 22-16)

Alternator

B cable

T101, T102

(see page 22-16)

Engine wire harness

C101 through C105,
and C151,
G101 and G102

(see page 22-18)

Shift solenoid/torque converter
clutch solenoid wire harness

C151

Right engine compartment wire
harness

C101 and C102,
G201 and G202

C201 through C206

(see page 22-22)

Left engine compartment wire
harness

G301 and G302

C203, C301 and C302

(see page 22-26)

Dashboard wire harness
(left branch)

C204 through C206,
C301, C302, C401 through C403,
C451, C452, G401, G403

(see page 22-28)

Dashboard wire harness
(right branch)

C202, C404 through C409,
G402, G404 and G405

(see page 22-32)

Floor wire harness
(left branch)

C402 and C403, C501 and C502

C503 C506, C509,
C510 and C511, G502

(see page 22-36)

Floor wire harness
(right branch)

C201, C404 through C406

C504, C505, C507 and
C508, G501

(see page 22-38)

In-Bed trunk subharness

C601

(see page 22-52)

Rear wire harness

C509, C510, C601
through C603,
G601 and G602

(see page 22-42)

Roof wire harness

C401, C501

G551

(see page 22-40)

Driver’s door wire harness

C453 through C455

(see page 22-44)

Driver’s door wire harness

C453 and C454

(see page 22-46)

Driver’s door subharness

C502

C453 and C454

(see page 22-44)

Driver’s door subharness

C502

C453 and C454

(see page 22-46)

Security indicator subharness

C455

(see page 22-44)

Front passenger’s door wire
harness

C408

(see page 22-48)

Right rear door wire harness

C507

(see page 22-50)

Left rear door wire harness

C506

(see page 22-49)

Cable reel subharness

(see page 22-51)

A/C wire harness

C407

(see page 22-53)

Driver’s seat wire harness

C503, C851 and C852

(see page 22-54)

Power lumber support
subharness

C851

(see page 22-54)

Recline motor subharness

C852

(see page 22-54)

Seat position sensor harness
(’07-08 models)

C511

(see page 22-54)

Front passenger’s seat wire
harness

C504, C801

(see page 22-56)

OPDS unit wire harness (’06
model)

C801

(see page 22-56)

ODS unit wire harness (’07-08
models)

C801

(see page 22-56)

Center console subharness

C505

(see page 22-58)

Ignition switch harness

(see page 22-57)

Rear differential subharness A

C602

(see page 22-59)

Rear differential subharness B

C603

(see page 22-59)

1:RTS, RTL, and EXL models
2:RT, RTX, and LX models

1

2

1

2

1

(see page 22-20)
