21-80

Climate Control

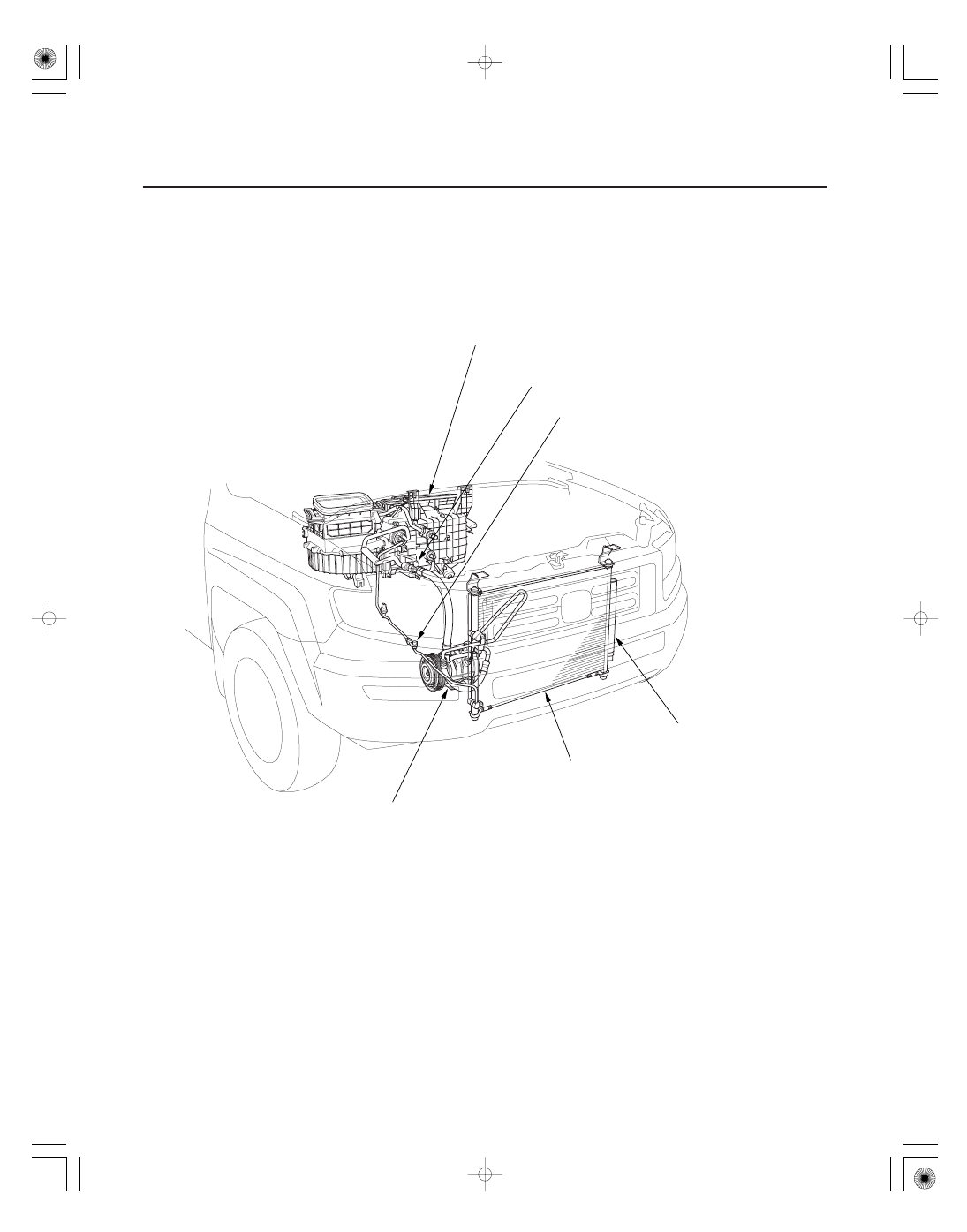

Component Location Index

SERVICE VALVE
(HIGH-PRESSURE SIDE)

SERVICE VALVE
(LOW-PRESSURE SIDE)

A/C COMPRESSOR

RECEIVER/DRYER DESICCANT

A/C CONDENSER

EVAPORATOR CORE
(Located-in the heater unit)

Replacement, page 21-66
Clutch Check, page 21-68
Clutch Overhaul, page 21-69

Replacement, page 21-72

Replacement, page 21-70

Replacement, page 21-60

＊０２

21-81

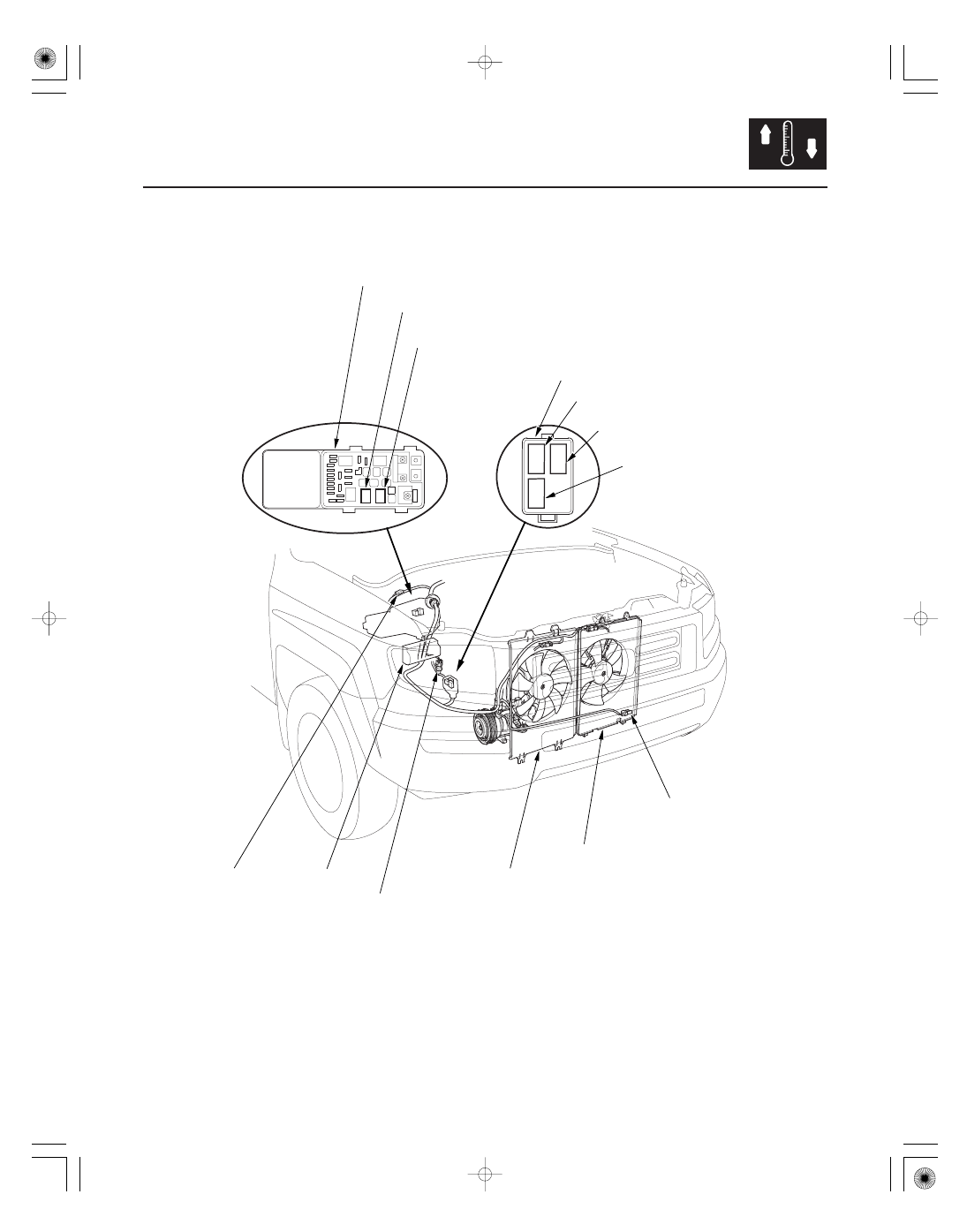

UNDER-HOOD FUSE/RELAY BOX

A/C COMPRESSOR CLUTCH RELAY

OUTSIDE AIR
TEMPERATURE SENSOR

BLOWER MOTOR RELAY

AUXILIARY UNDER-HOOD RELAY BOX

A/C CONDENSER FAN RELAY

RADIATOR FAN RELAY

FAN CONTROL RELAY

RADIATOR FAN

A/C CONDENSER FAN

A/C PRESSURE SWITCH

PCM

A/C DIODE
(Located under-dash,
taped to harness)

(cont’d)

Test, page 22-75

Test, page 21-52
Replacement, page 21-52

Test, page 22-75

Test, page 22-75

Test, page 22-75

Test, page 22-75

＊０３

21-82

Climate Control

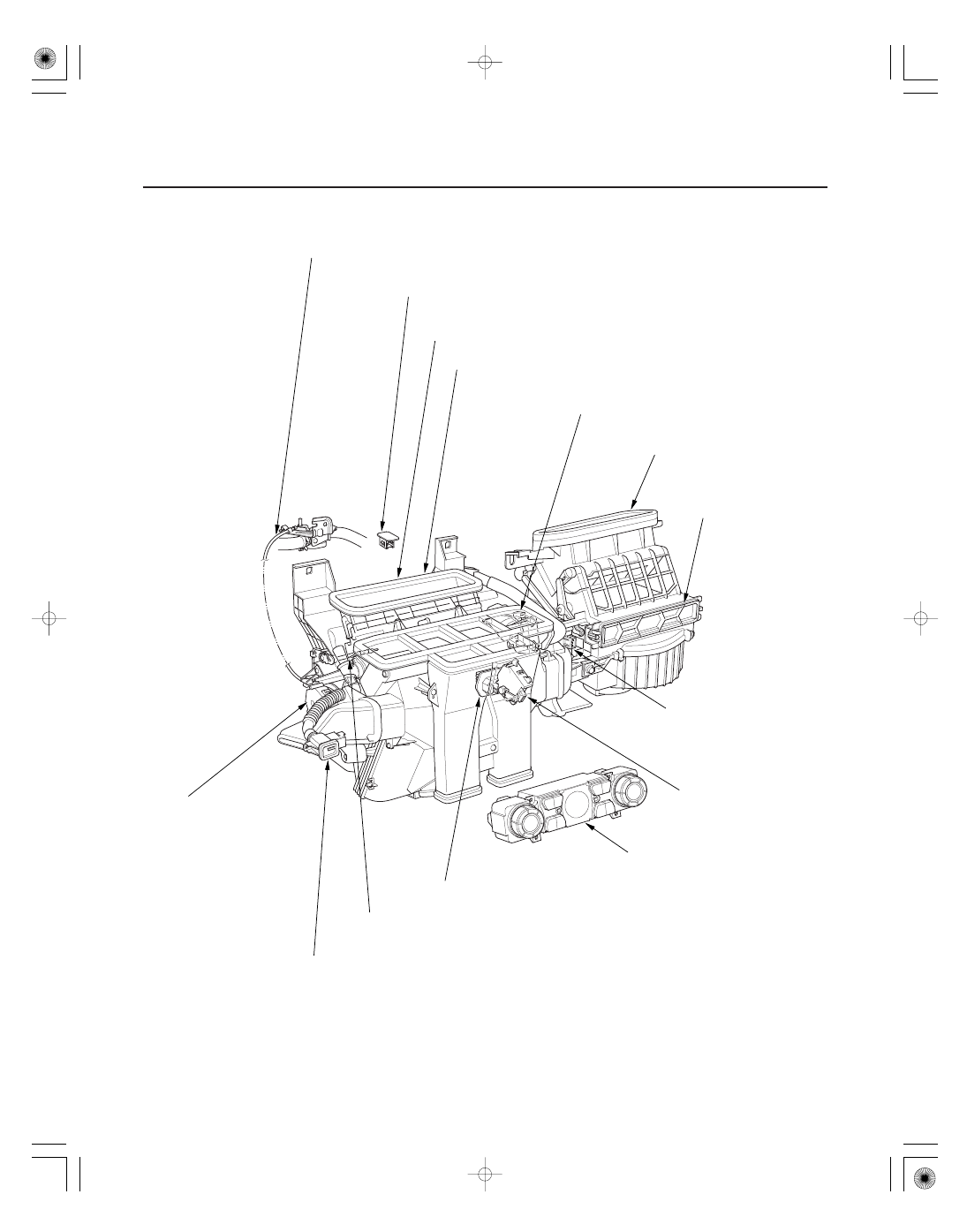

Component Location Index (cont’d)

HEATER UNIT/CORE

EVAPORATOR CORE
(Located-in the heater unit)

BLOWER UNIT

RECIRCULATION CONTROL MOTOR

MODE CONTROL MOTOR

POWER TRANSISTOR

CLIMATE CONTROL UNIT

EVAPORATOR TEMPERATURE SENSOR

DRIVER’S
AIR MIX CONTROL MOTOR

DUST AND POLLEN
FILTER

HEATER VALVE CABLE

SUNLIGHT SENSOR

PASSENGER’S AIR MIX
CONTROL MOTOR

IN-CAR TEMPERATURE SENSOR

Replacement, page 21-62

Replacement, page 21-60

Removal/Installation,

page 21-59

Component Replacement,

page 21-60

Test, page 21-57
Replacement, page 21-57

Test, page 21-56
Replacement, page 21-56

Test, page 21-54

Removal/Installation, page 21-137

Test, page 21-53
Replacement, page 21-53

Test, page 21-135
Replacement, page 21-135

Replacement,

page 21-58

Adjustment, page 21-65

Test, page 21-134
Replacement, page 21-134

Test, page 21-136
Replacement, page 21-137

Test, page 21-133
Replacement, page 21-133

０１

ＳＪＣ８ＡＨ７Ｇ１０５０００１６７１１ＢＢＡＴ１０

How to Check for DTCs with the HDS

21-83

General Troubleshooting Information

A

1. Make sure the ignition switch is OFF.

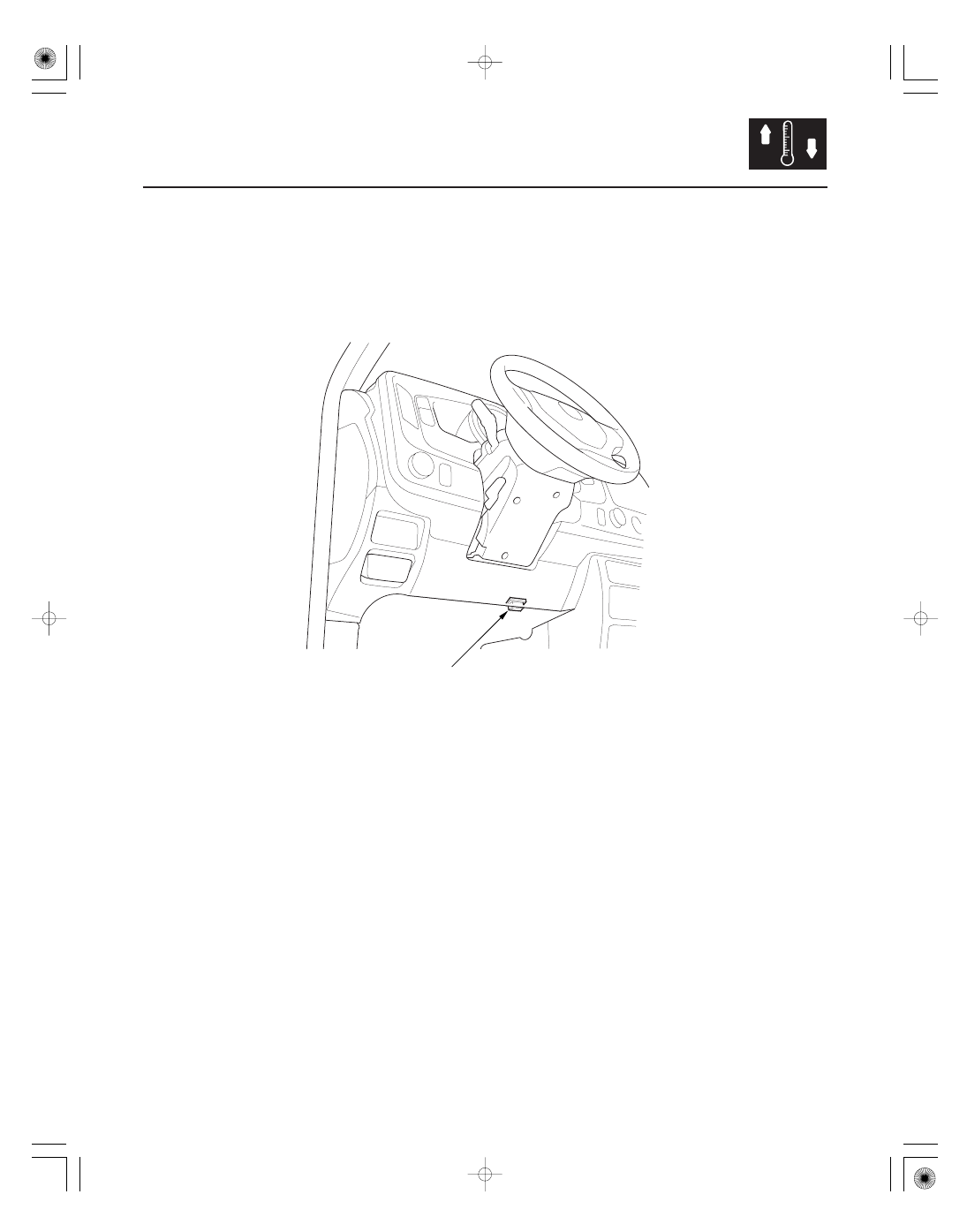

2. Connect the HDS to the data link connector (DLC) (A) located under the driver’s side of the dashboard.

3. Turn the ignition switch ON (II).

4. Make sure the HDS communicates with the vehicle and the climate control unit. If it doesn’t, troubleshoot the DLC

circuit (see page 11-194).

5. Select HVAC/CLIMATE CONTROL in the BODY ELECTRICAL menu.

6. Select DTCs in the HVAC/CLIMATE CONTROL menu.

7. Check for DTCs. If any DTCs are indicated, write down the DTCs, then go to the indicated DTC troubleshooting. If

no DTCs are indicated, refer to symptom troubleshooting.

NOTE:

• After troubleshooting, clear the DTCs with the HDS.
• For specific operations, refer to the user’s manual that came with the HDS.

(cont’d)
