21-72

21-72

Heating/Air Conditioning

A/C Condenser Replacement
(cont’d)

Receiver/Dryer Desiccant
Replacement

A
2.9 N·m
(0.3 kgf·m, 2.1 lbf·ft)

B

C

8. Install the A/C condenser in the reverse order of

removal, and note these items:

• If you’re installing a new A/C condenser, add

refrigerant oil (DENSO ND-OIL 8) (see page 21-6).

• Replace the O-rings with new ones at each fitting,

and apply a thin coat of refrigerant oil before
installing them. Be sure to use the correct O-rings
for HFC-134a (R-134a) to avoid leakage.

• Immediately after using the oil, reinstall the cap

on the container, and seal it to avoid moisture
absorption.

• Do not spill the refrigerant oil on the vehicle; it

may damage the paint; if the refrigerant oil
contacts the paint, wash it off immediately.

• Charge the system (see page 21-75).

NOTE: Install the receiver/dryer as quickly as possible
to prevent the system from absorbing moisture from
the air.

1. Remove the A/C condenser (see page 21-70).

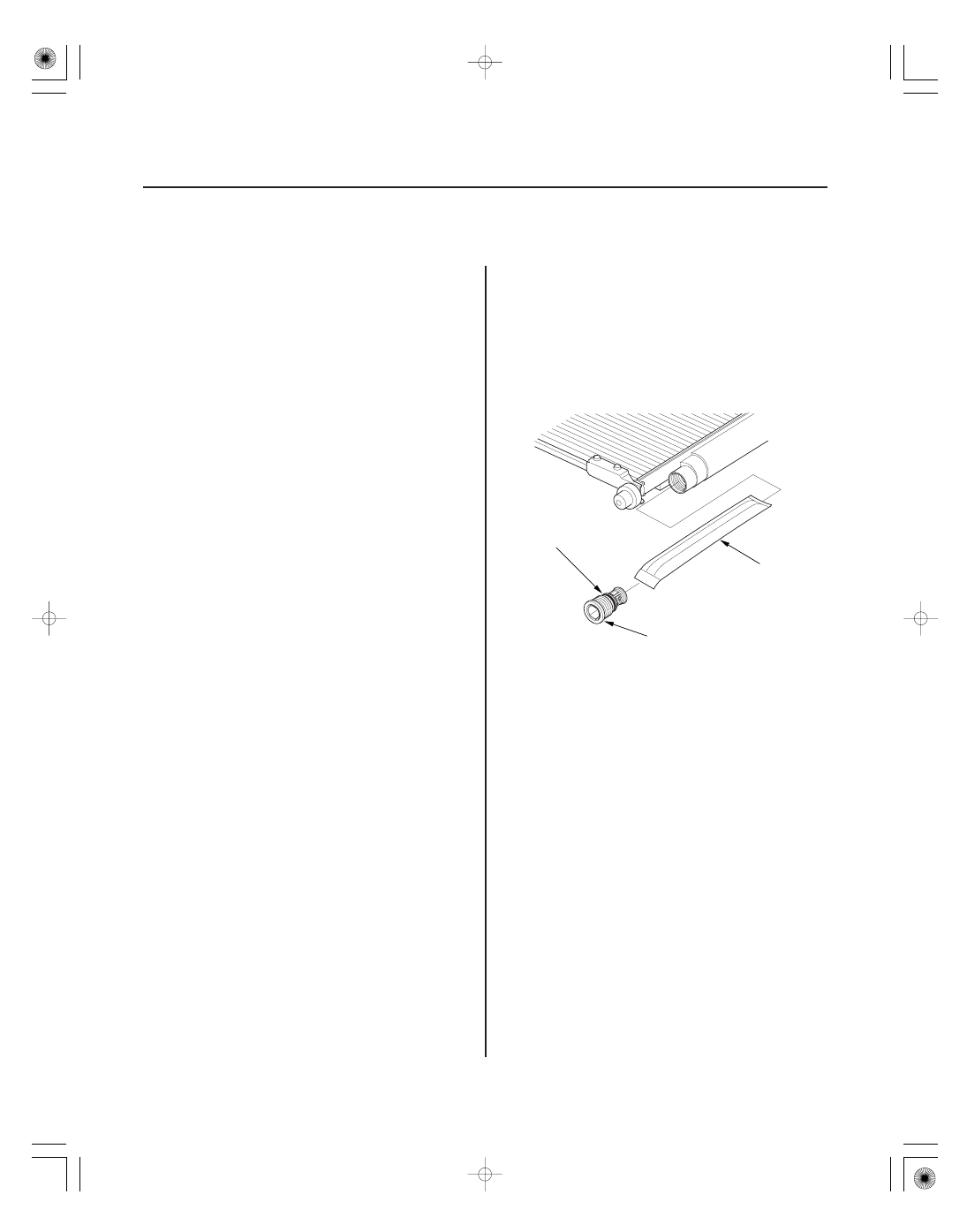

2. Remove the cap (A) from the bottom of the A/C

condenser. Remove the O-ring (B) and the
desiccant (C).

3. Install the receiver/dryer in the reverse order of

removal, and note these items:

• Replace the O-rings with new ones, and apply a

thin coat of refrigerant oil (DENSO ND-OIL 8)
before installing them. Be sure to use the correct
O-rings for HFC-134a (R-134a) to avoid leakage.

• Install the cap to the specified torque. It is made

of resin a can be easily stripped.

０１

ＳＪＣ８Ａ００Ｇ１０１０００５０６５１ＫＢＡＴ８１

21-73

Refrigerant Recovery

A

C

B

• Air conditioning refrigerant or lubricant vapor

can irritate your eyes, nose, or throat.

• Be careful when connecting service equipment.
• Do not breathe refrigerant or vapor.

NOTE:

• If accidental system discharge occurs, ventilate the

work area before resuming service.

• Additional health and safety information may be

obtained from the refrigerant and lubricant
manufacturers.

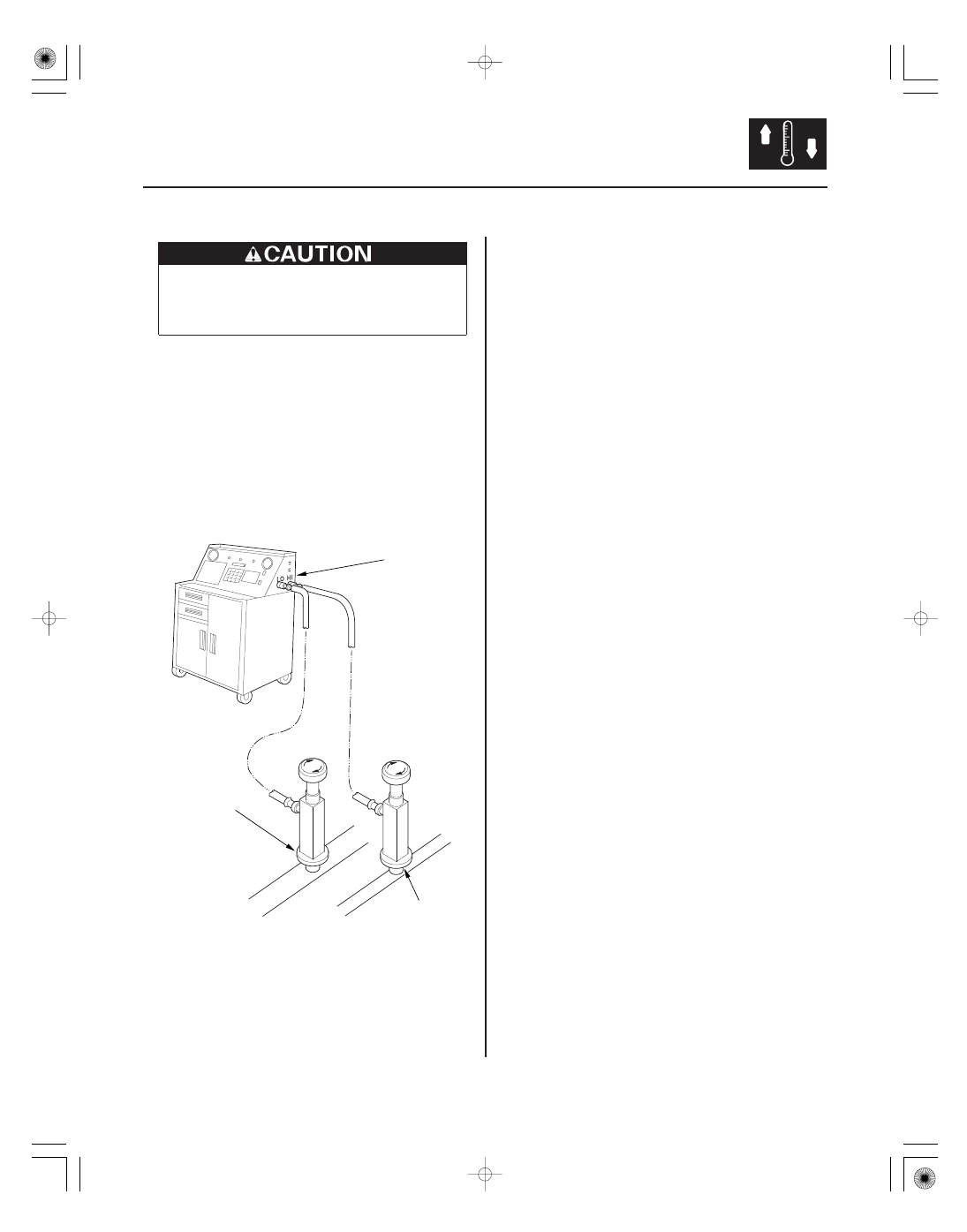

1. Connect an R-134a refrigerant recovery/recycling/

charging station (A) to the high-pressure service
port (B) and the low-pressure service port (C), as
shown, following the equipment manufacturer’s
instructions.

2. Measure the amount of refrigerant oil removed

from the A/C system after the recovery process is
completed. Be sure to put the same amount of new
refrigerant oil back into the A/C system before
charging.

＊０１

ＳＪＣ８Ａ００Ｇ１０１０００５０６５１ＫＢＡＴ８２

21-74

Heating/Air Conditioning

System Evacuation

A

C

B

• Air conditioning refrigerant or lubricant vapor

can irritate your eyes, nose, or throat.

• Be careful when connecting service equipment.
• Do not breathe refrigerant or vapor.

NOTE:

• If accidental system discharge occurs, ventilate the

work area before resuming service.

• Additional health and safety information may be

obtained from the refrigerant and lubricant
manufacturers.

1. When an A/C system has been opened to the

atmosphere, such as during installation or repair, it
must be evacuated using an R-134a refrigerant
recovery/recycling/charging station. If the system
has been open for several days, the receiver/dryer
should be replaced, and the system should be
evacuated for several hours.

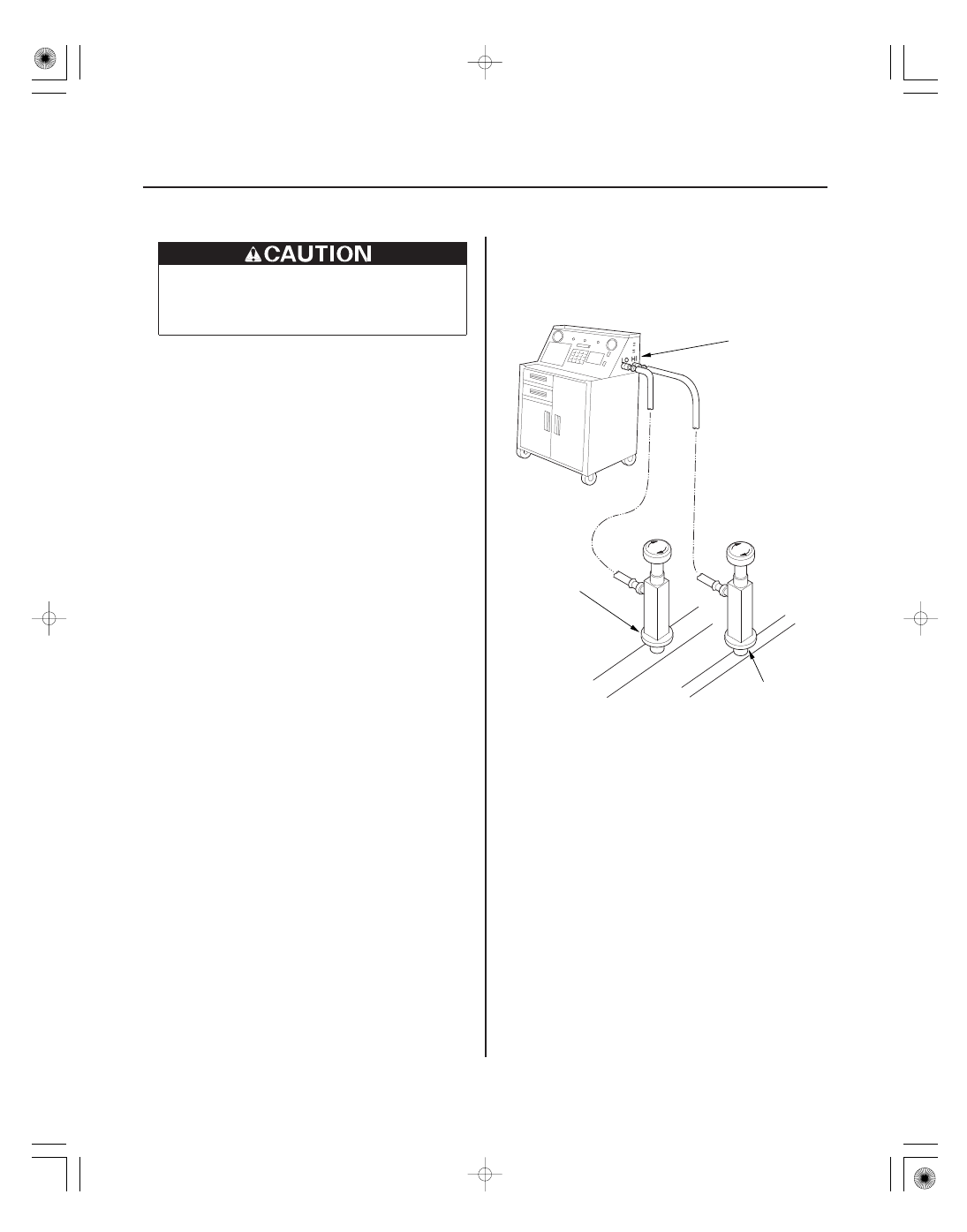

2. Connect an R-134a refrigerant recovery/recycling/

charging station (A) to the high-pressure service
port (B) and the low-pressure service port (C), as
shown, following the equipment manufacturer’s
instructions. Evacuate the system.

3. If the low-pressure does not reach more than

93.3 kPa (700 mmHg, 27.6 in.Hg) in 15 minutes,
there is probably a leak in the system. Partially
charge the system, and check for leaks (see step 3
on page 21-76).

＊０２

ＳＪＣ８Ａ００Ｇ１０１０００５０６５１ＫＢＡＴ８３

Refrigerant Capacity:
600 to 650 g
0.6 to 0.65 kg
1.3 to 1.4 lbs
20.3 to 22.0 oz

21-75

System Charging

A

C

B

• Air conditioning refrigerant or lubricant vapor

can irritate your eyes, nose, or throat.

• Be careful when connecting service equipment.
• Do not breathe refrigerant or vapor.

NOTE:

• If accidental system discharge occurs, ventilate the

work area before resuming service.

• Additional health and safety information may be

obtained from the refrigerant and lubricant
manufacturers.

1. Connect an R-134a refrigerant recovery/recycling/

charging station (A) to the high-pressure service
port (B) and the low-pressure service port (C), as
shown, following the equipment manufacturer’s
instructions.

2. Evacuate the system (see page 21-74).

3. Add the same amount of new refrigerant oil to the

system that was removed during recovery. Use
only DENSO ND-OIL 8 refrigerant oil.

4. Charge the system with the specified amount of

R-134a refrigerant. Do not overcharge the system;
the A/C compressor will be damaged.

Select the appropriate units of measure for your
refrigerant charging station.

5. Check for refrigerant leaks (see page 21-76).

6. Check the system performance (see page 21-77).
