０８

21-64

Heating/Air Conditioning

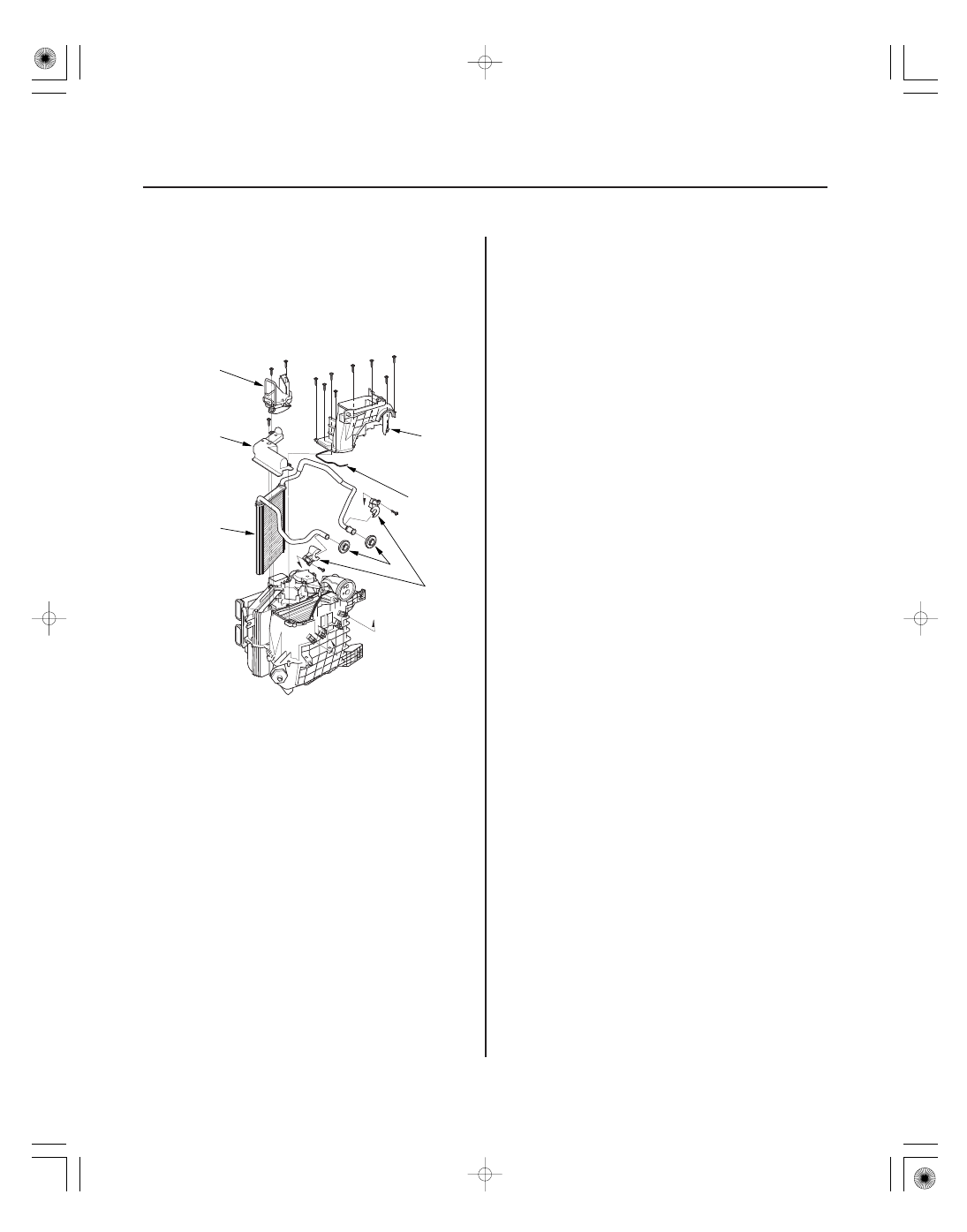

Heater Unit/Core Replacement (cont’d)

A

B

C

D

F

E

G

13. Remove the self-tapping screws, the joint duct (A),

and seal (B). Remove the self-tapping screws, then
remove the passenger’s heater outlet (C), and the
heater core cover (D). Remove the self-tapping
screws, the heater pipe brackets (E), the grommets
(F), and carefully pull out the heater core (G) so you
don’t bend the inlet and outlet pipes.

14. Install the heater core in the reverse order of

removal.

15. Install the heater unit in the reverse order of

removal, and note these items:

• Do not interchange the inlet and outlet heater

hoses, and install the hose clamps securely.

• Refill the cooling system with engine coolant

(see page 10-6).

• Adjust the heater valve cable (see page 21-65).
• Make sure that there is no coolant leakage.
• Make sure that there is no air leakage.
• Refer to evaporator core replacement (see page

21-60).

• Reset the power window control unit (see page

22-209).

• Enter the anti-theft code for the audio or the

navigation system, then enter the audio presets.

• Set the clock.

０１

０２

＊０１

ＳＪＣ８Ａ００Ｇ２４１０００３１４７２ＭＢＡＴ８０

21-65

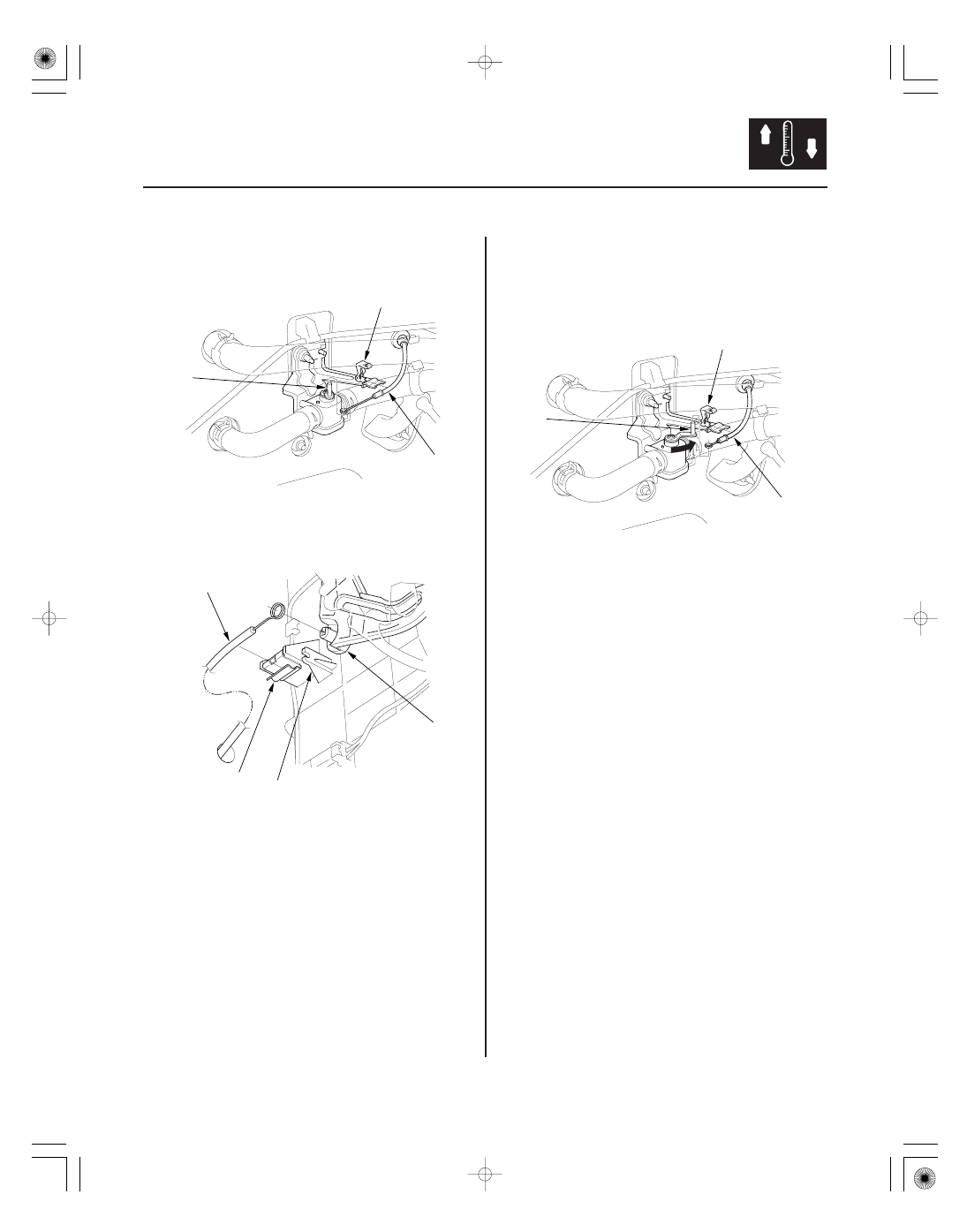

Heater Valve Cable Adjustment

A

C

B

B

A

D

C

B

A

C

1. From under the hood, open the cable clamp (A),

then disconnect the heater valve cable (B) from the
heater valve arm (C).

2. From under the dash, disconnect the heater valve

cable housing from the cable clamp (A), and
disconnect the heater valve cable (B) from the air
mix control linkage (C).

3. Set the temperature control dial to Max Cool (Lo)

with the ignition switch ON (II).

4. Attach the heater valve cable to the air mix control

linkage as shown step 2. Hold the end of the heater
valve cable housing against the stop (D), then snap
the heater valve cable housing into the cable clamp.

NOTE: Make sure the ring-end of the cable is
pushed all the way to the base of the pin on air mix
control linkage.

5. From under the hood, turn the heater valve arm (A)

to the fully closed position as shown, and hold it.
Attach the heater valve cable (B) to the heater valve
arm, and gently pull on the heater valve cable
housing to take up any slack, then install the heater
valve cable housing into the cable clamp (C).

０１

０２

０１

ＳＪＣ８Ａ００Ｇ１０１１０１０００００ＫＢＡＴ００

21-66

Heating/Air Conditioning

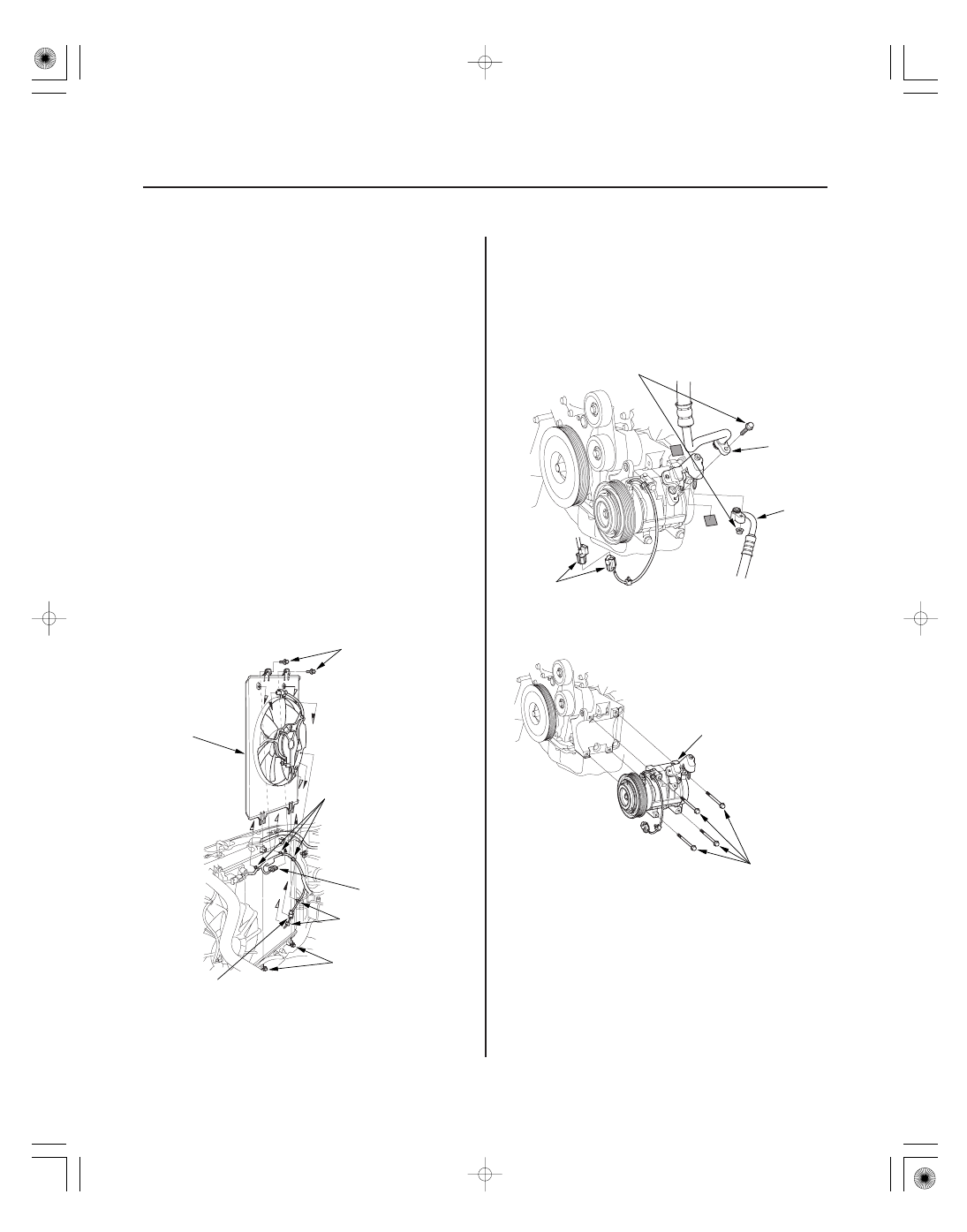

A/C Compressor Replacement

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

B

C

A

C

D

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

B

C

A

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

A

NOTE: Do not install the A/C compressor into a system
unless you are completely sure that the system is free
of contamination. Installing the A/C compressor into a
contaminated system can result in premature A/C
compressor failure.

1. If the A/C compressor is marginally operable, run

the engine at idle speed, and let the air
conditioning work for a few minutes, then shut the
engine off.

2. Recover the refrigerant with a recovery/recycling/

charging station (see page 21-73).

3. Make sure you have the anti-theft code for the

audio or the navigation system, then write down
the audio presets.

4. Remove the alternator (see page 4-34).

5. Disconnect the A/C condenser fan connector (A),

then remove the A/C compressor clutch connector
(B) and the wire harness clips (C). Loosen the lower
mounting bolt, then remove the upper mounting
bolts and the condenser fan shroud (D). Be careful
not to damage the radiator fins when removing the
condenser fan shroud.

6. Disconnect the connector (A) from the A/C

compressor clutch. Remove the bolt and the nut,
then disconnect the suction hose (B) and the
discharge hose (C) from the A/C compressor. Plug
or cap the hoses immediately after disconnecting
them to avoid moisture and dust contamination.

7. Remove the mounting bolts and the A/C

compressor (A). Be careful not to damage the
radiator fins when removing the A/C compressor.

21-67

8. Install the compressor in the reverse order of

removal, and note these items:

• Inspect the A/C lines for any signs of

contamination.

• If you’re installing a new A/C compressor, you

must calculate the amount of refrigerant oil to be
removed from it (see page 21-6). A new A/C
compressor comes with a full charge of oil.

• Replace the O-rings with new ones at each fitting,

and apply a thin coat of refrigerant oil before
installing them. Be sure to use the correct O-rings
for HFC-134a (R-134a) to avoid leakage.

• Use refrigerant oil (DENSO ND-OIL 8) for

HFC-134a DENSO piston type A/C compressor
only.

• To avoid contamination, do not return the oil to

the container once dispensed, and never mix it
with other refrigerant oils.

• Immediately after using the oil, reinstall the cap

on the container, and seal it to avoid moisture
absorption.

• Do not spill the refrigerant oil on the vehicle; it

may damage the paint; if the refrigerant oil
contacts the paint, wash it off immediately.

• Charge the system (see page 21-75).
• Reset the power window control unit (see page

22-209).

• Enter the anti-theft code for the audio or the

navigation system, then enter the audio presets.

• Set the clock.
