Seats

Rear Seat Armrest Replacement
(cont’d)

Rear Seat Armrest Beverage Holder
Replacement

Fastener Locations

: Nut, 4

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

A

B

A

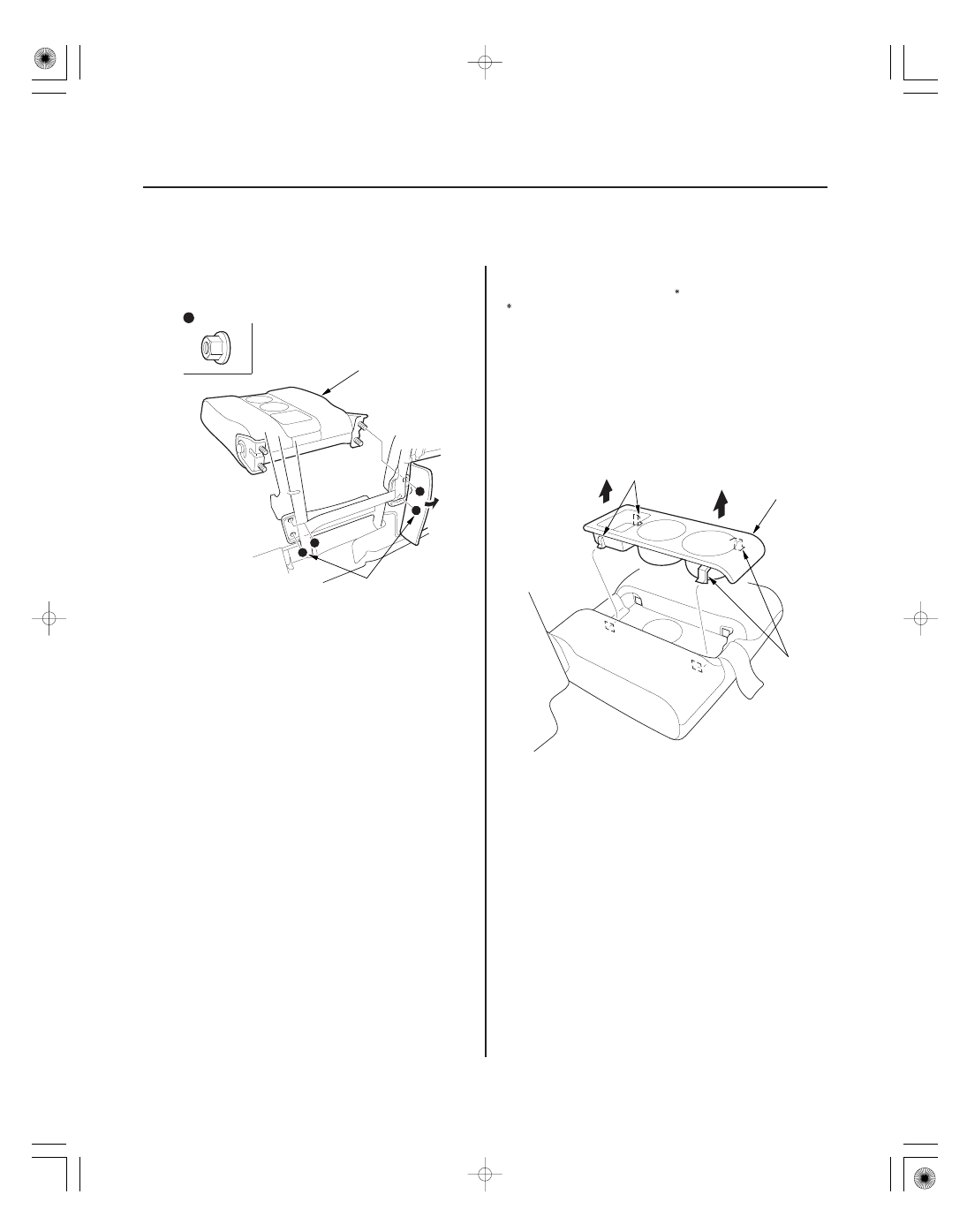

4. Remove the nuts, then remove the armrest (A).

5. Install the armrest in the reverse order of removal,

and make sure the armrest board hooks are
installed securely.

KTC trim tool set SOJATP2014

Available through the American Honda Tool and
Equipment Program; call 888-424-6857

NOTE:

• Take care not to tear the seams or damage the seat

covers.

• Use the appropriate tool from the KTC trim tool set to

avoid damage when prying components.

1. Using a trim tool, detach the hooks (A), then

remove the armrest beverage holder (B).

2. Install the beverage holder by pushing on the hook

portions until the hooks snap into place securely.

０１

０２

０３

ＳＪＣ８Ａ００Ｊ４６１６６４５３６１２ＭＦＡＴ００

Special Tools Required

20-123

Rear Seat Cushion Disassembly/Reassembly

Fastener Locations

: Bolt, 3

A

B

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

Fastener Locations

: Bolt, 2

A

: Bolt, 1

B

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

A
B

C

D

Fastener Location

: Screw, 1

A

A

A

A

B

C

KTC trim tool set SOJATP2014

Available through the American Honda Tool and
Equipment Program; call 888-424-6857

NOTE:

• Take care not to tear the seams or damage the seat

covers.

• Put on gloves to protect your hands.
• Use the appropriate tool from the KTC trim tool set to

avoid damage when prying components.

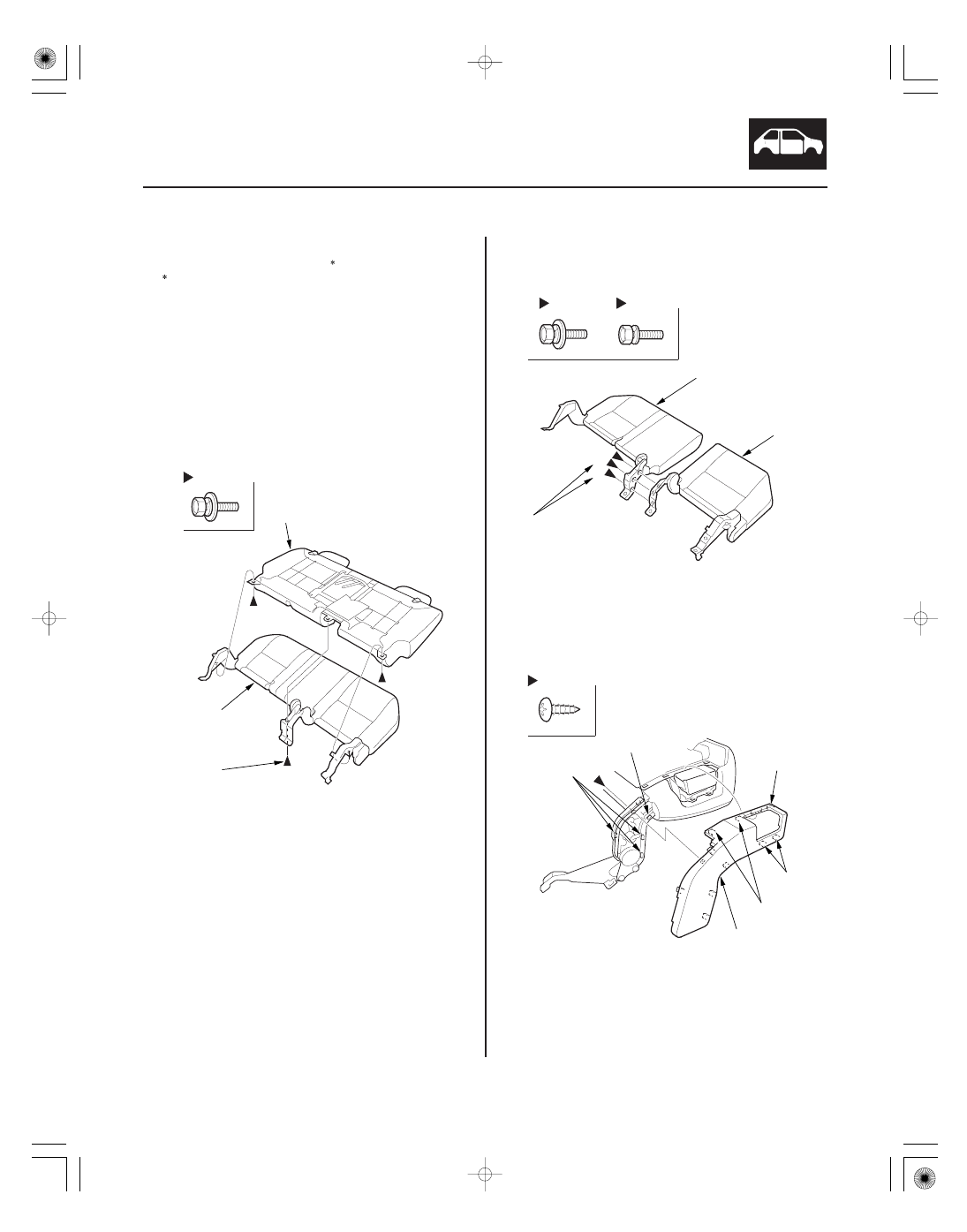

1. Remove the bolts, then separate the rear seat-back

(A) and rear seat cushion (B).

2. Remove the bolts (A, B), then separate the left seat-

back (C) and right seat-back (D).

3. Remove the screw. Release the tabs (A) and hooks

(B), then remove the recline outer cover (C).

NOTE: The left seat cushion is shown; the right seat
cushion is similar.

(cont’d)

０４

０５

０６

０７

Left seat cushion

Right seat cushion

Left seat cushion

20-124

Seats

Rear Seat Cushion Disassembly/Reassembly (cont’d)

A

Fastener Location

: Screw, 1

B

A

C

A

B

C

Fastener Locations

: Screw, 2

C

: Screw, 4

D

E

B

B

D

D

C B

C

D

D

E

E

E

A

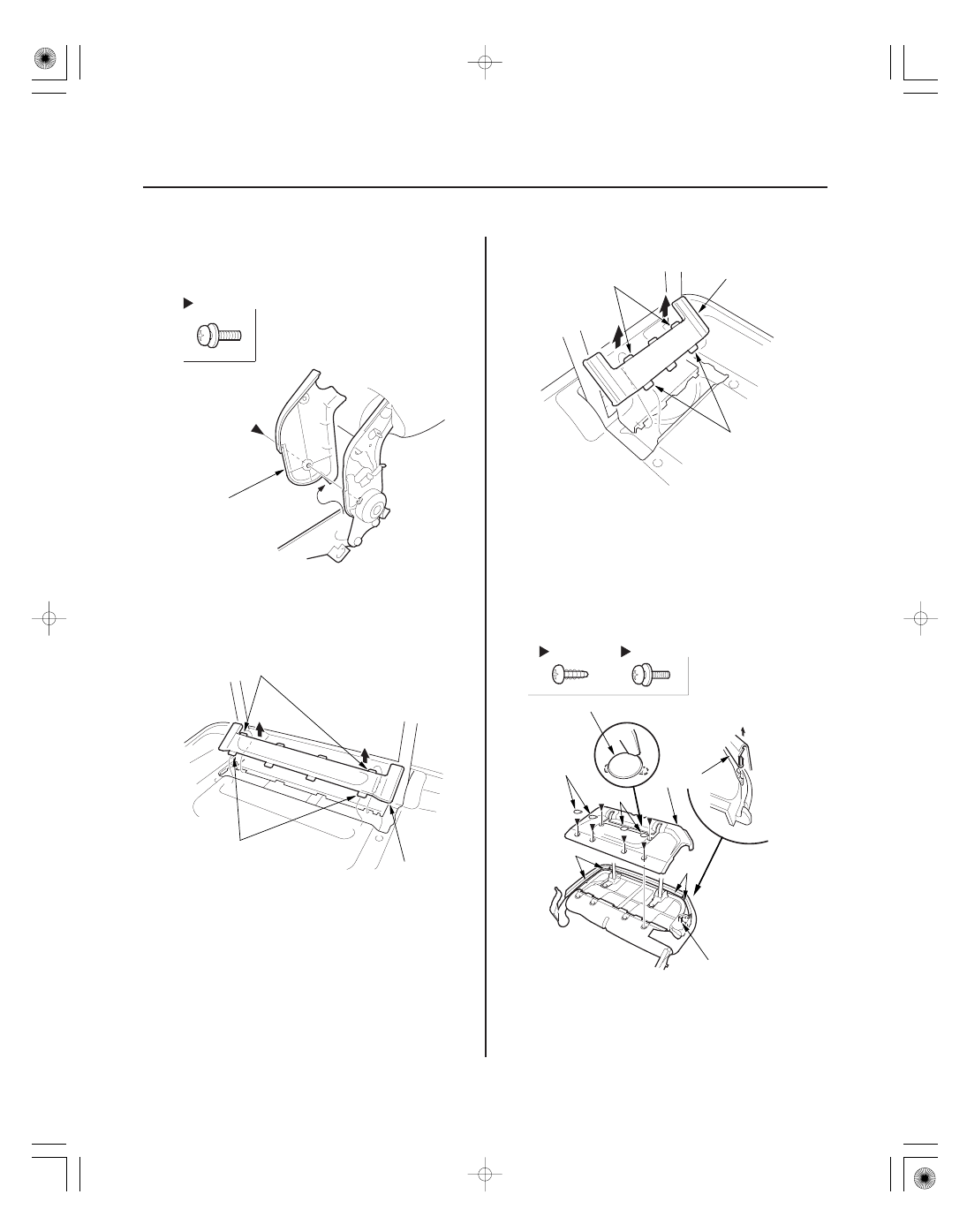

4. Remove the screw, then remove the recline inner

cover (A).

5. Pull back the rear seat cushion under-cover trim (A)

to release the hooks (B), and release the hooks (C),
then remove it.

6. Remove the rear seat cushion under-cover (A).

–1 Using a trim tool, remove the caps (B).
–2 Remove the screws (C, D).
–3 Release the hook strips (E) of the seat cushion

cover from the under-cover.

０８

０９

１０

Right seat cushion

20-125

Fastener Locations

: Screw, 2

C

: Screw, 2

D

B

E

E

D

C

B

B

C

D

E

A

A

A

A

B

A

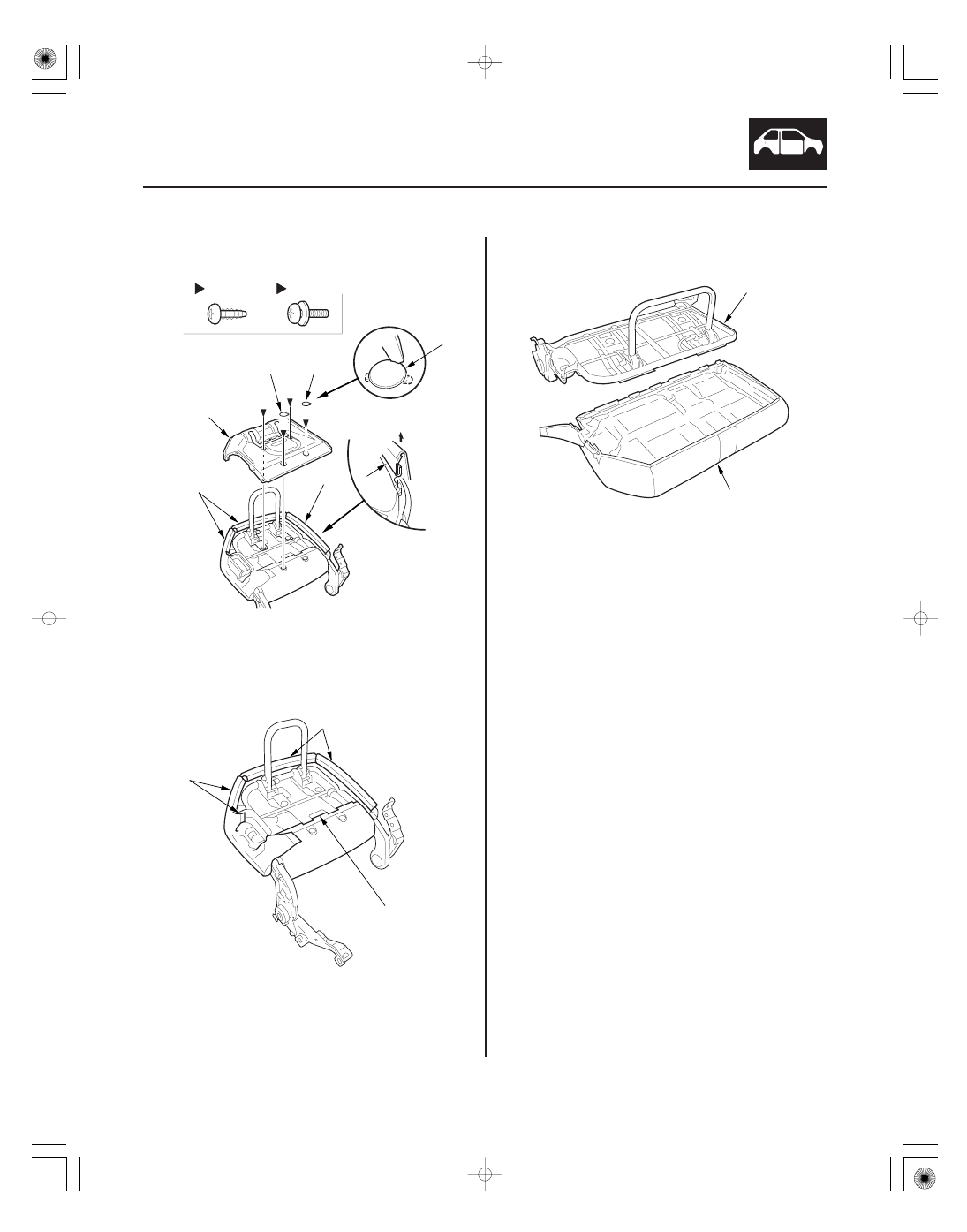

7. Remove the rear seat cushion handle (see page

20-126).

8. Release the hooks (A) securing the seat cushion

cover.

9. Separate the seat cushion frame (A) and seat

cushion cover/pad (B).

10. Assemble the seat cushion in the reverse order of

disassembly, and note these items:

• To prevent wrinkles in the seat cushion cover,

stretch the material evenly over the pad.

• Push each cover hooks and tabs into place

securely.
