Honda Ridgeline. Manual - part 367





＊０２

ＳＪＣ８Ａ０ＡＪ４６１２７０３９８４０ＭＦＡＴ２０

’06 model

20-106

Seats

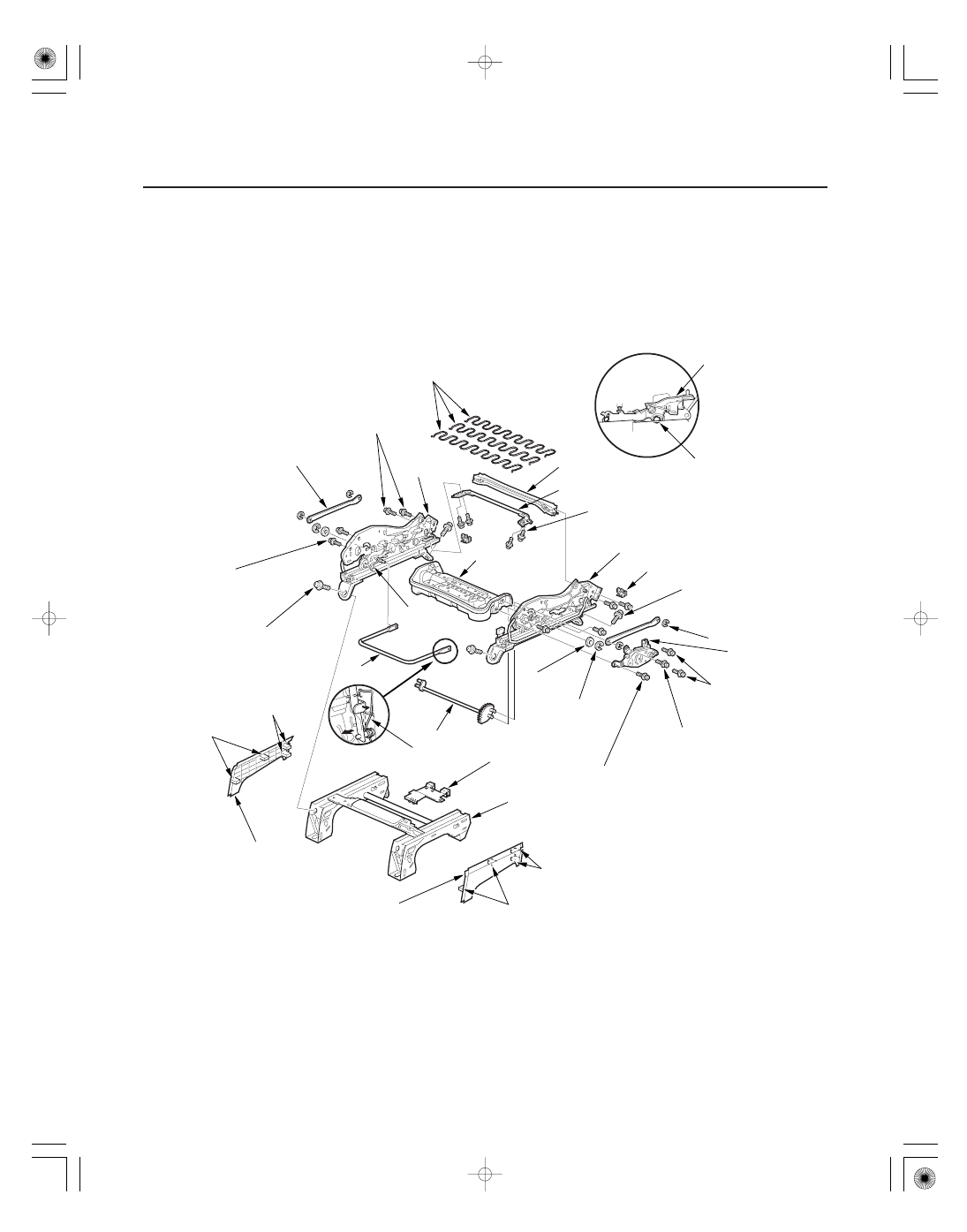

Front Seat Linkage Disassembly/Reassembly - Driver’s Manual Height
Adjustable

INNER RISER
COVER

OUTER RISER COVER

CLIPS

CLIPS

SEAT RISER

CLIPS

CLIPS

SPRING

SHAFT

SLIDE LEVER

SEAT CUSHION
FRAME

WASHER

E CLIP
9 mm

10 x 1.25 mm
59 N·m
(6.0 kgf·m,
44 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

CONNECTING LINK

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

INNER SEAT
TRACK

SEAT CUSHION
SPRINGS

REAR MEMBER

REAR LINK CONNECT PIPE

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

OUTER SEAT TRACK

END CAP

10 x 1.25 mm
59 N·m
(6.0 kgf·m, 44 lbf·ft)

E CLIP 7 mm

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

HEIGHT RATCHET UNIT

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

SLIDE
LOCK

HARNESS BRACKET

SLIDE LOCK
(Both seat tracks)

PIVOT PORTION

NOTE:

• Put on gloves to protect your hands.
• Apply oil to the pivot portions of the slide lock.
• Apply multipurpose grease to the sliding parts and pivot portions of the seat tracks.

Use a TORX
T45 bit.

Use a TORX T45 bit.

Apply oil.

＊０２

ＳＪＣ８Ａ０ＢＪ４６１２７０３９８４０ＭＦＡＴ２０

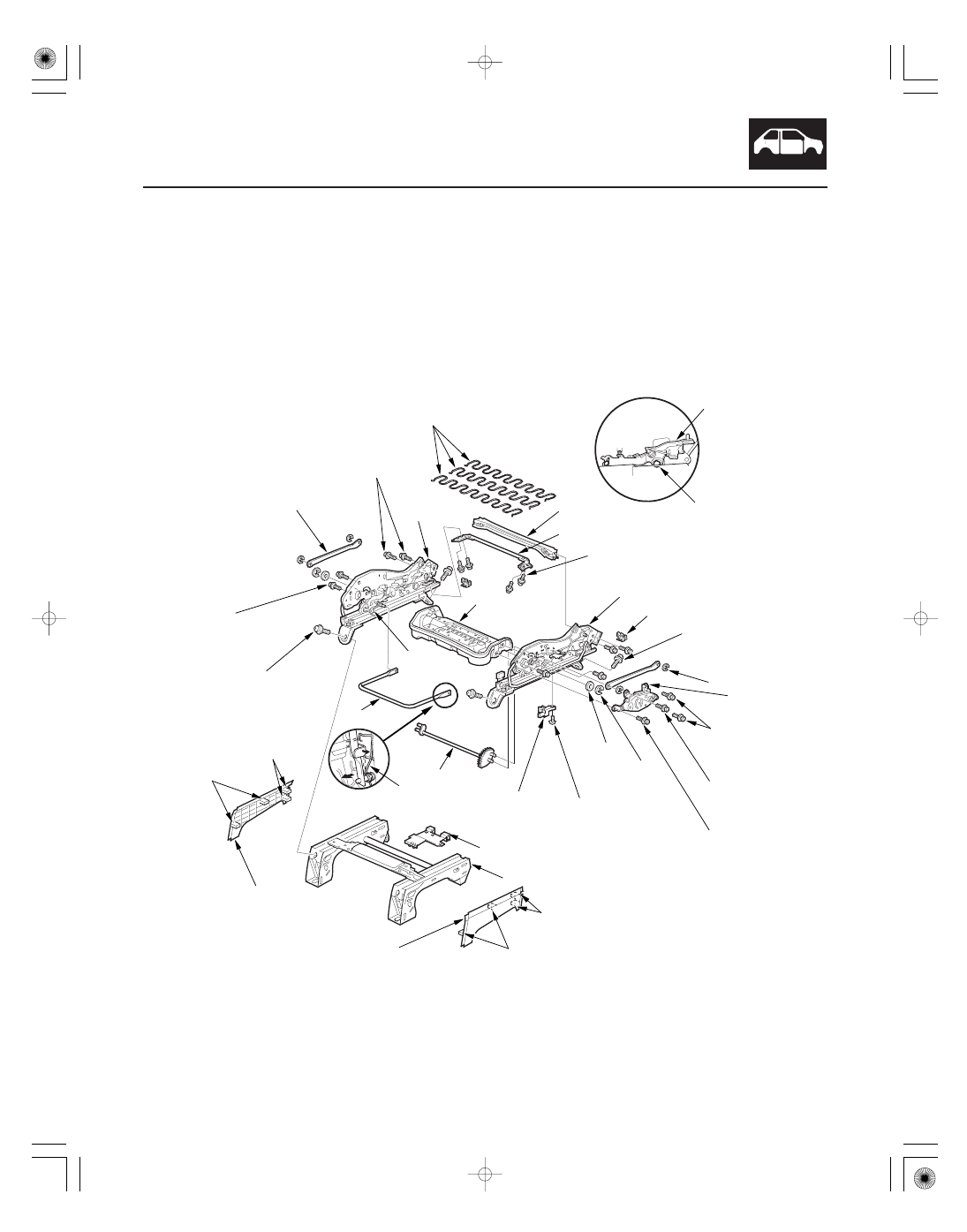

’07-08 models

20-107

INNER RISER
COVER

OUTER RISER COVER

CLIPS

CLIPS

SEAT RISER

CLIPS

CLIPS

SPRING

SHAFT

SLIDE LEVER

SEAT CUSHION
FRAME

WASHER

E CLIP
9 mm

10 x 1.25 mm
59 N·m
(6.0 kgf·m,
44 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

CONNECTING LINK

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

INNER SEAT
TRACK

SEAT CUSHION
SPRINGS

REAR MEMBER

REAR LINK CONNECT PIPE

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

OUTER SEAT TRACK

END CAP

10 x 1.25 mm
59 N·m
(6.0 kgf·m, 44 lbf·ft)

E CLIP 7 mm

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

SLIDE
LOCK

HARNESS
BRACKET

SLIDE LOCK
(Both seat tracks)

PIVOT PORTION

HEIGHT RATCHET UNIT

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

SEAT POSITION
SENSOR

• The operation of the driver’s seat position sensor must be checked after any of these actions (see page 24-33):

– Driver’s seat position sensor replacement
– Cover plate (front side of driver’s seat slide rail) replacement

NOTE:

• Put on gloves to protect your hands.
• Apply oil to the pivot portions of the slide lock.
• Apply multipurpose grease to the sliding parts and pivot portions of the seat tracks.

Use aTORX
T45 bit.

Use a TORX T45 bit.

Apply oil.

Use a TORX
T30 bit.

＊０１

ＳＪＣ８Ａ０ＡＪ４６１２７０４６２０１ＭＦＡＴ３０

［ ］

［ ］

’06 model

20-108

Seats

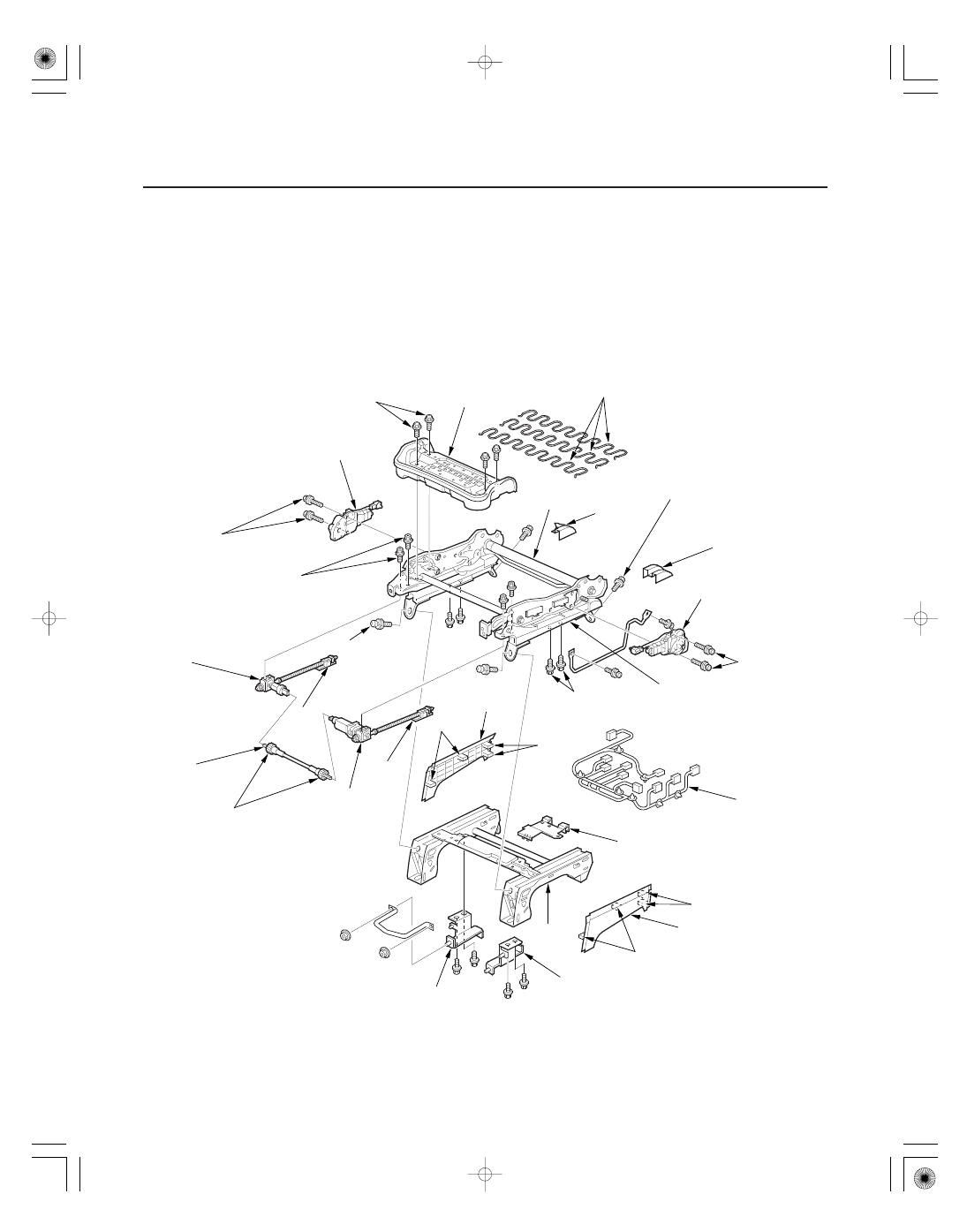

Front Seat Linkage Disassembly/Reassembly - Driver’s 10-Way Power

SEAT CUSHION FRAME

SEAT CUSHION SPRINGS

SLIDE/UP-DOWN
ADJUSTER

CENTER
LOWER
COVER

10 x 1.25 mm
59 N·m
(6.0 kgf·m, 44 lbf·ft)

8 x 1.25 mm
14 N·m
(1.4 kgf·m,
10 lbf·ft)

RECLINE LOWER COVER

REAR UP-DOWN MOTOR

SUPPORT WIRE A

8 x 1.25 mm
14 N·m
(1.4 kgf·m, 10 lbf·ft)

POWER SEAT
HARNESS

CLIPS

INNER
RISER
COVER

CLIPS

HARNESS BRACKET

CLIPS

CLIPS

OUTER RISER COVER

SEAT
RISER

NAVIGATION UNIT
BRACKET A

NAVIGATION UNIT
BRACKET B

A

SLIDE MOTOR/
LEFT SIDE
GEARBOX

10 x 1.25 mm
59 N·m
(6.0 kgf·m,
44 lbf·ft)

A

37 N·m
(0.38 kgf·m,
2.7 lbf·ft)

RIGHT SLIDE
GEARBOX

SLIDE JOINT
CABLE

6 x 1.0 mm
9 N·m
(0.9 kgf·m, 7 lbf·ft)

8 x 1.25 mm
14 N·m
(1.4 kgf·m, 10 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

FRONT UP-DOWN MOTOR

NOTE:

• Put on gloves to protect your hands.
• To remove the slide motor and slide gearbox, slide the front seat forward fully.
• Before installing the slide motor and slide gearbox, align portion (A) as shown to align both slide gearbox positions.
• Apply multipurpose grease to the sliding and pivot portions.
• Check operation of the recline adjuster and slide/up-down adjuster.

Use a TORX T45 bit.

Use a TORX
T45 bit.

＊０１

ＳＪＣ８Ａ０ＢＪ４６１２７０４６２０１ＭＦＡＴ３０

［ ］

［ ］

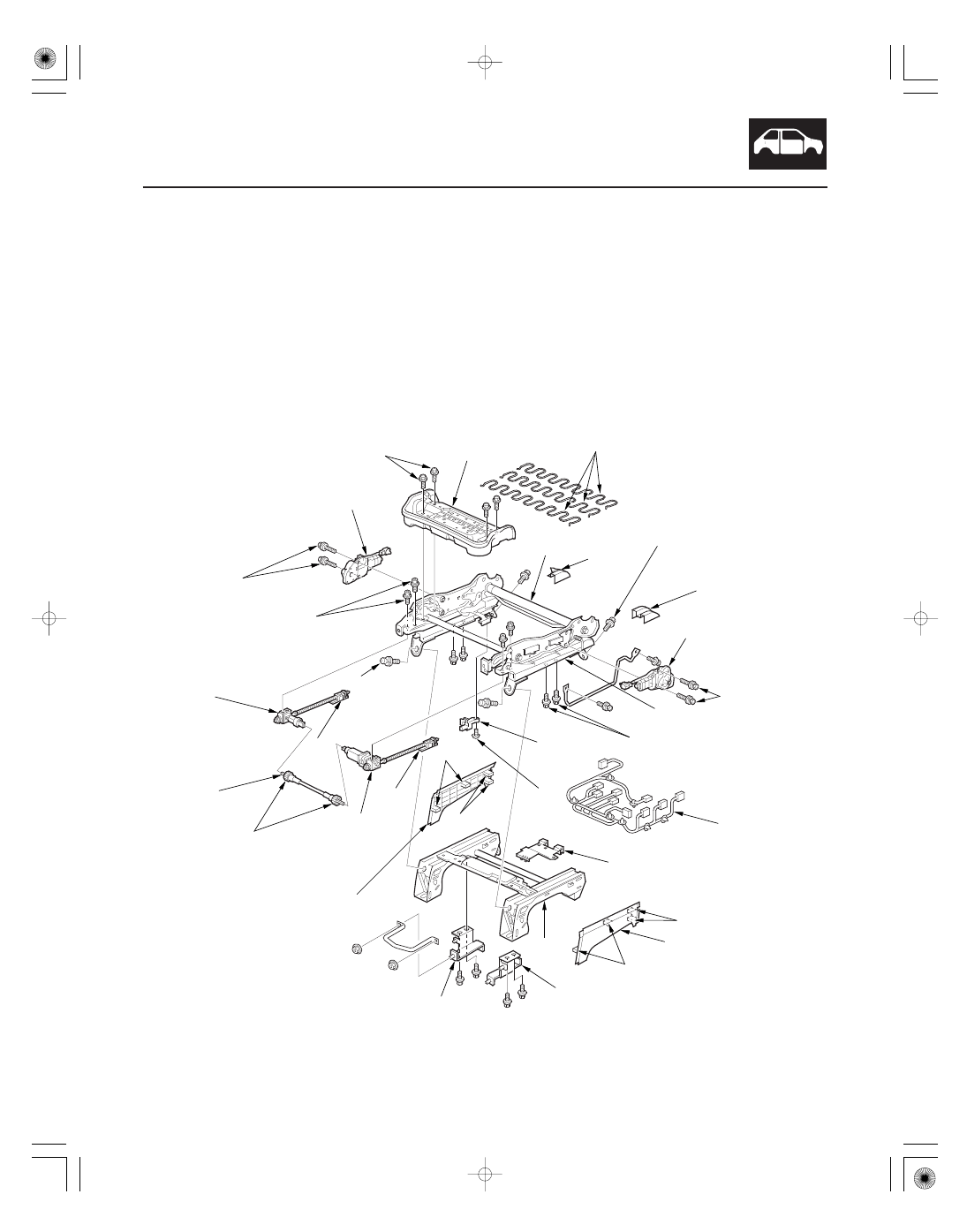

’07-08 models

20-109

SEAT CUSHION FRAME

SEAT CUSHION SPRINGS

SLIDE/UP-DOWN
ADJUSTER

CENTER
LOWER
COVER

10 x 1.25 mm
59 N·m
(6.0 kgf·m, 44 lbf·ft)

8 x 1.25 mm
14 N·m
(1.4 kgf·m,
10 lbf·ft)

RECLINE LOWER COVER

REAR UP-DOWN MOTOR

SUPPORT WIRE A

8 x 1.25 mm
14 N·m
(1.4 kgf·m,
10 lbf·ft)

POWER SEAT
HARNESS

CLIPS

INNER
RISER
COVER

HARNESS BRACKET

CLIPS

CLIPS

OUTER RISER COVER

SEAT
RISER

NAVIGATION UNIT
BRACKET A

NAVIGATION UNIT
BRACKET B

A

SLIDE MOTOR/
LEFT SIDE
GEARBOX

10 x 1.25 mm
59 N·m
(6.0 kgf·m,
44 lbf·ft)

A

37 N·m
(0.38 kgf·m,
2.7 lbf·ft)

RIGHT SLIDE
GEARBOX

SLIDE JOINT
CABLE

6 x 1.0 mm
9 N·m
(0.9 kgf·m, 7 lbf·ft)

8 x 1.25 mm
14 N·m
(1.4 kgf·m, 10 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

FRONT UP-DOWN MOTOR

SEAT
POSITION
SENSOR

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

CLIPS

• The operation of the driver’s seat position sensor must be checked after any of these actions (see page 24-33):

– Driver’s seat position sensor replacement
– Cover plate (front side of driver’s seat slide rail) replacement

NOTE:

• Put on gloves to protect your hands.
• To remove the slide motor and slide gearbox, slide the front seat forward fully.
• Before installing the slide motor and slide gearbox, align portion (A) as shown to align both slide gearbox positions.
• Apply multipurpose grease to the sliding and pivot portions.
• Check operation of the recline adjuster and slide/up-down adjuster.

Use a TORX T45 bit.

Use a TORX
T45 bit.

Use a TORX T30 bit.
