’06 model

’07-08 models

Seat mounting bolts tightening sequence

20-98

Seats

Front Seat Removal/Installation (cont’d)

A

E

F

B or C

A

E

F

B or C

D

Fastener Locations

: Bolt, 4

10 x 1.25 mm
47 N·m
(4.8 kgf·m,
35 lbf·ft)

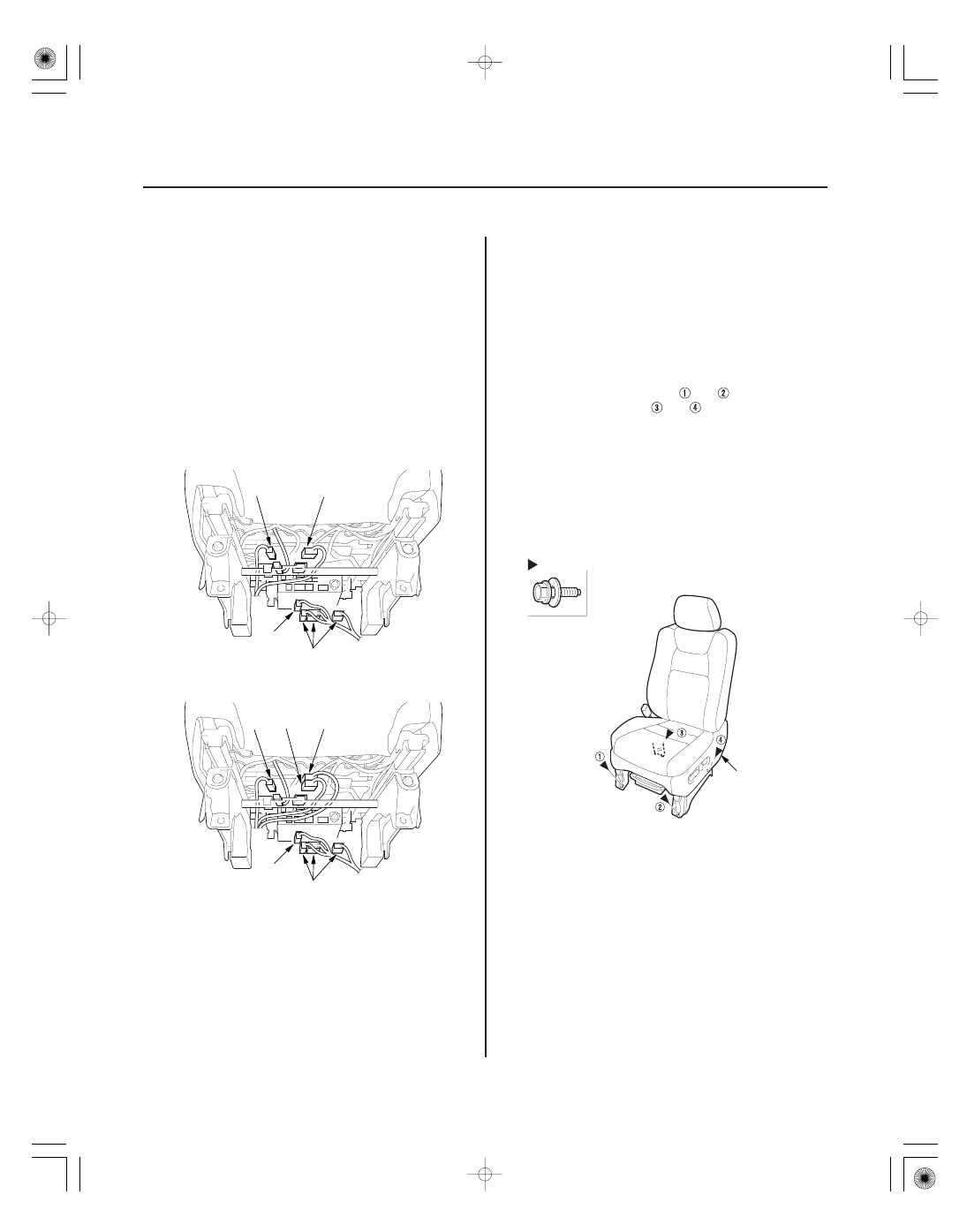

8. Tilt the front seat forward and disconnect the side

airbag connector (A) and seat wire harness
connector (B).
Driver’s manual height adjustable seat disconnect
the seat belt switch connector (C) and seat position
sensor harness (D).
With navigation system: Disconnect the navigation
unit connectors (E) and GPS antenna harness
connector (F).

NOTE: The driver’s 10-way power seat is shown;
the passenger’s manual seat and the driver’s
manual height adjustable seat are similar.

9. Install the seat in the reverse order of removal, and

note these items:

• Apply medium strength type liquid thread lock to

the front seat mounting bolts before
reinstallation.

• Make sure each connector is plugged in properly.
• Reconnect the negative cable to the battery.
• Tighten the seat mounting bolts to the specified

torque in the sequence shown. Slide the seat all
the way back and tighten

and

, then slide it

forward and tighten

and

. The driver’s seat is

shown; the passenger’s seat is symmetrical.

• Enter the anti-theft codes for the audio system

and the navigation system (if equipped).

• Set the clock (on vehicles without navigation).
• Do the power window control unit reset

procedure (see page 22-209).

０１

０６

ＳＪＣ８Ａ００Ｊ４６１２７０５３９０１ＭＦＡＴ１０

Special Tools Required

Seat-back/Seat Cushion

20-99

Front Seat Disassembly/Reassembly

Fastener Location

: Clip, 1

A

B

A

Fastener Locations

: Clip, 2

B

: Clip, 1

C

A

B

C

D

E

B

Driver’s manual height adjustable seat

A

B

C

D

E

B

Passenger’s manual seat

KTC trim tool set SOJATP2014

Available through the American Honda Tool and
Equipment Program; call 888-424-6857

SRS components are located in this area. Review the
SRS component locations (see page 24-14) and the
precautions and procedures (see page 24-16) before
doing repairs or service.

NOTE:

• Use the appropriate tool from the KTC trim tool set to

avoid damage when prying components.

• Take care not to tear the seams or damage the seat

covers.

• Put on gloves to protect your hands.
• DTC codes will set it the ignition is turned ON (II) with

the seats removed.

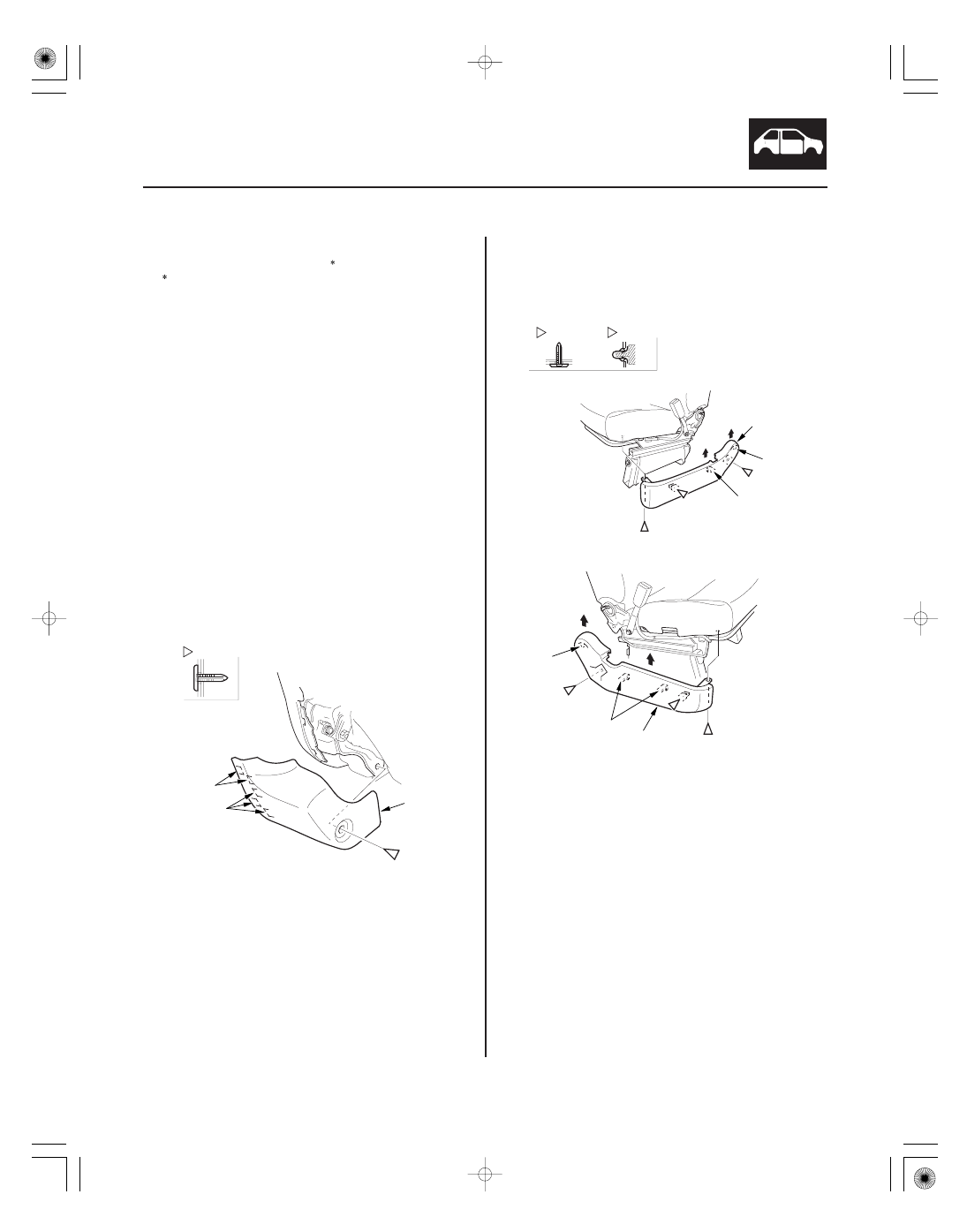

1. Remove the front seat (see page 20-97).

2. Driver’s 10-way power seat: Remove the clip and

release the hooks (A), then remove the inner cover
(B).

3. Remove the center cover (A).

–1 Remove the clip (B), and detach the clip (C).
–2 Pull up the cover, then release the hooks (D, E).

(cont’d)

０３

０４

０５

20-100

Seats

Front Seat Disassembly/Reassembly (cont’d)

Fastener Location

: Screw, 1

A

B

C

D

Fastener Location

: Screw, 1

A

B

Fastener Locations

: Bolt, 2

D

: Screw, 1

F

: Clip, 2

H

: Clip, 1

I

G

H

I

J

K

Driver’s manual height adjustable seat

B

C

D

E

F

G

H

J

I

H

D

K

B

6 x 1.0 mm
8 N·m
(0.8 kgf·m,
6 lbf·ft)

H

A

A

Passenger’s manual seat

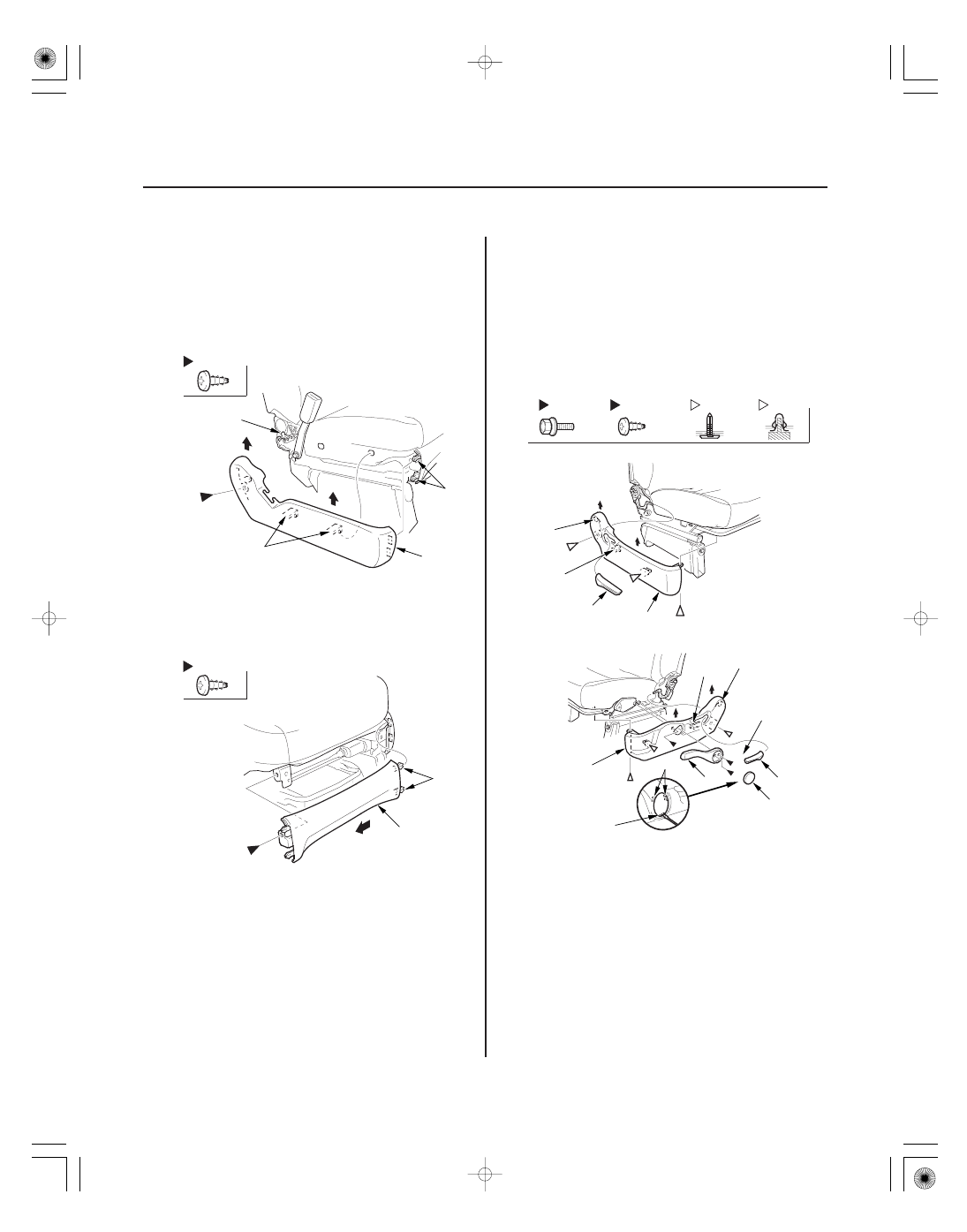

4. Driver’s 10-way power seat: Remove the center

cover (A).

–1 Remove the screw.
–2 Pull up the cover, then release the hooks

(B, C, D).

5. Driver’s 10-way power seat: Remove the screw and

release the hooks (A), then remove the front cover
(B).

6. Remove the recline cover (A).

–1 Gently pull out along the bottom to release the

hooks (B), then remove the cap (C).

–2 Remove the bolts (D), then remove the height

handle (E) and screw (F).

–3 Remove the recline knob (G) and clips (H), and

detach the clip (I).

–4 Pull up the cover, then release the hooks (J, K).

０６

０１

０２

Passenger’s manual seat (’06 model)

Passenger’s manual seat (’07-08 models)

20-101

Fastener Locations

: Screw, 2

A

B

C

D

E

F

D

E

G

H

I

D

E

G

H

I

F

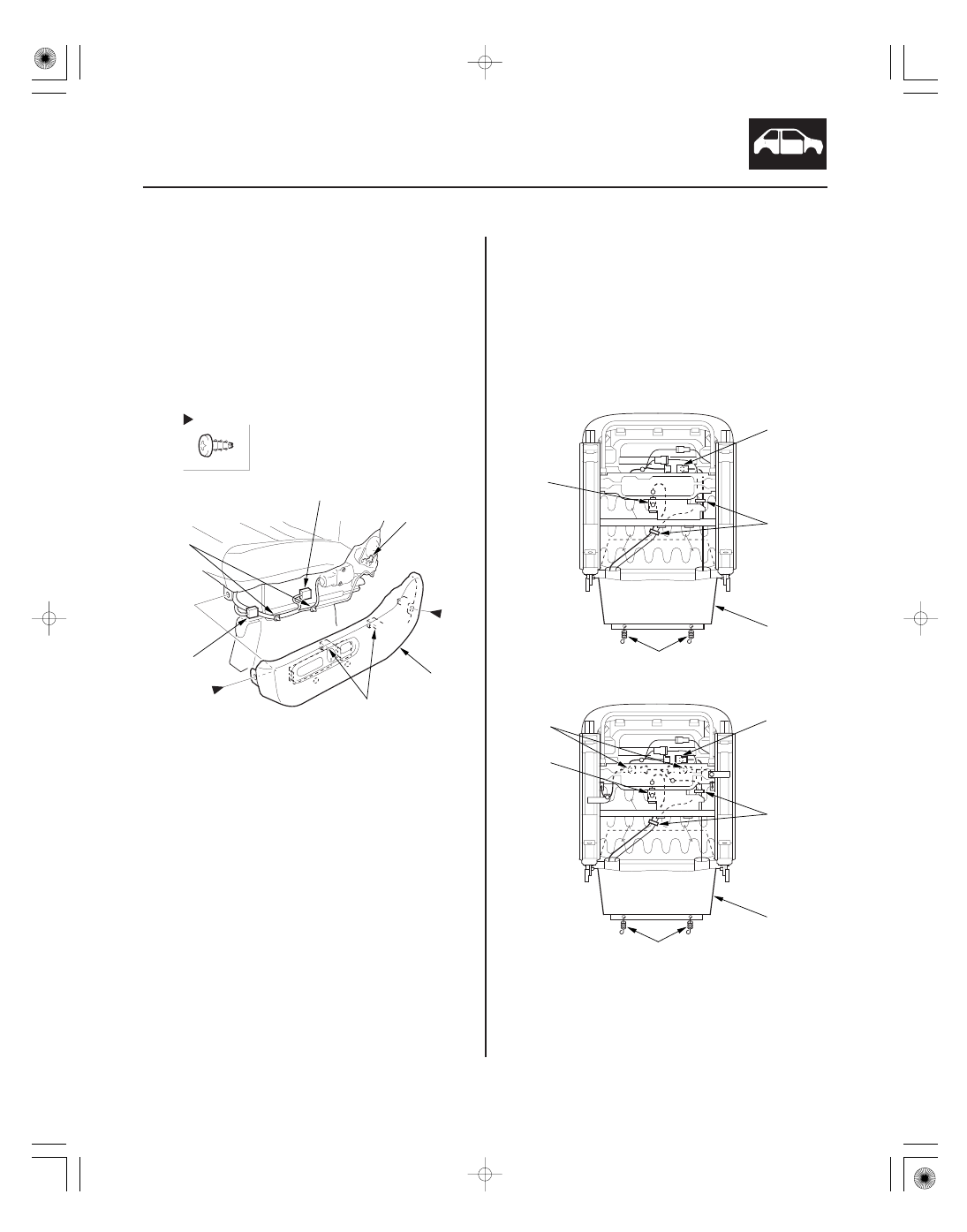

7. Driver’s 10-way power seat: Remove the recline

cover (A).

–1 Remove the screws.
–2 Pull up the cover, then release the hooks (B, C).
–3 Disconnect the recline switch and up-down

switch connector (D), lumbar support switch
connector (E).

–4 Detach the harness clips (F) from the recline

cover.

8. From under the seat cushion, disconnect the seat-

back heater connector (A) lumbar support switch
connector (B) and recline motor subharness
connector (C), then detach the connector clip.
Detach the side airbag connector clip (D), OPDS/
ODS unit connector clip (E), seat weight sensor
connectors (F). Release the hook springs (G) and
seat cushion cover (H), pull the cover back, and
remove the wire ties (I).

(cont’d)
