17-43

C

B

A

C

B

A

A

B

07GAF-PH70100

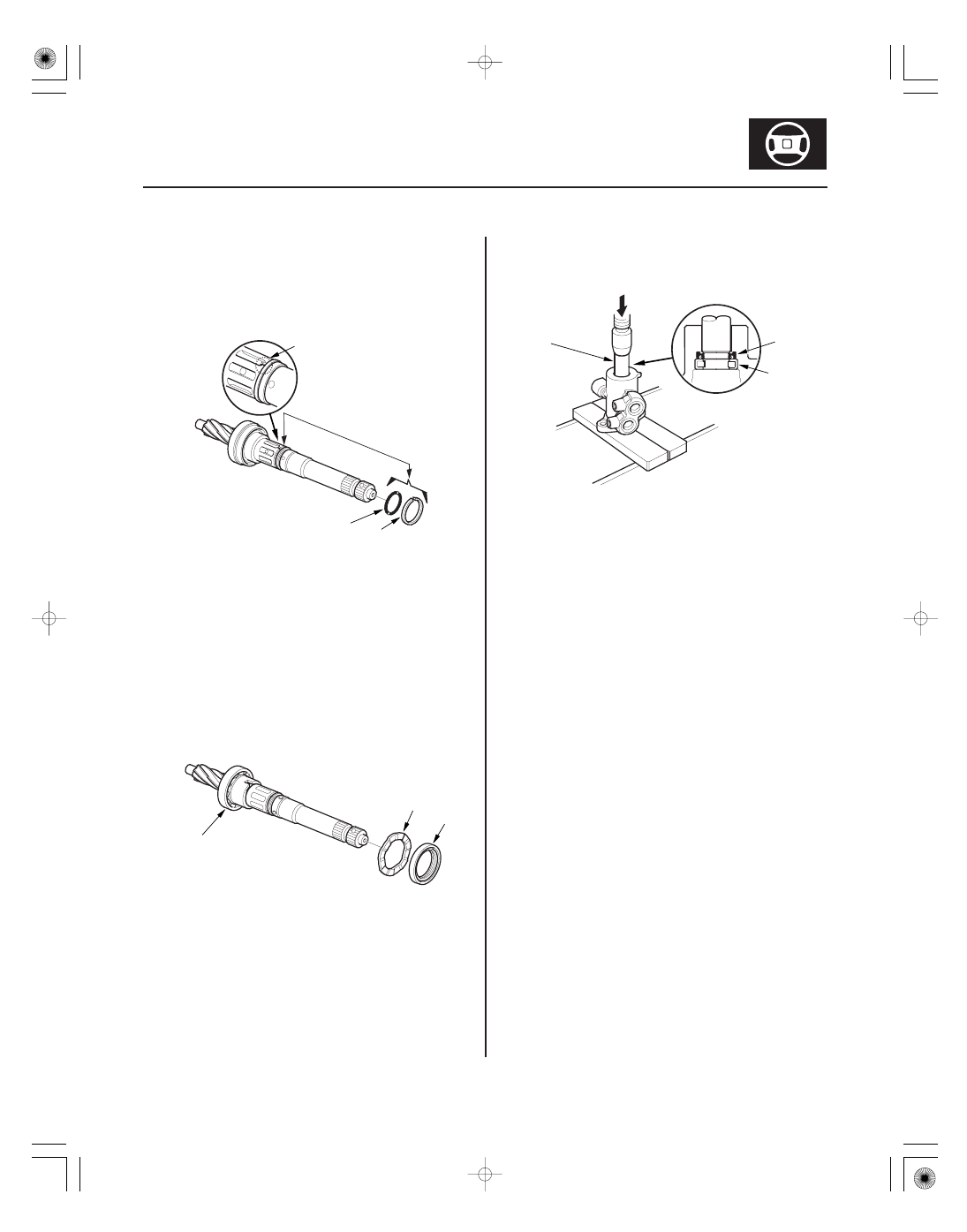

30. Using a cutter or an equivalent tool, cut the valve

seal ring (A) and O-ring (B) at the cutting groove
position (C) in the pinion shaft. Remove the valve
seal ring and O-ring. Be careful not to damage the
edges of the pinion shaft groove and outer surface
when removing the valve seal ring and O-ring.

31. Remove the valve oil seal (A) and wave washer (B)

from the pinion shaft.

Note these items during disassembly:

• Inspect the ball bearing (C) by rotating the outer

race slowly. If there is any excessive play or wear,
replace the pinion shaft and sleeve as an
assembly.

• The pinion shaft and sleeve are a precise fit; do

not intermix with old and new pinion shafts and
sleeves.

32. Press the valve oil seal (A) and roller bearing (B)

out of the valve housing using a hydraulic press
and special tool.

33. Clean the disassembled parts with solvent, and dry

them with compressed air. Do not dip rubber parts
in the solvent.

(cont’d)

２４

２５

２６

Reassembly

17-44

Power Steering

Steering Gearbox Overhaul (cont’d)

B

C

D

A

A

B

C

07NAG-SR3090A

A

A

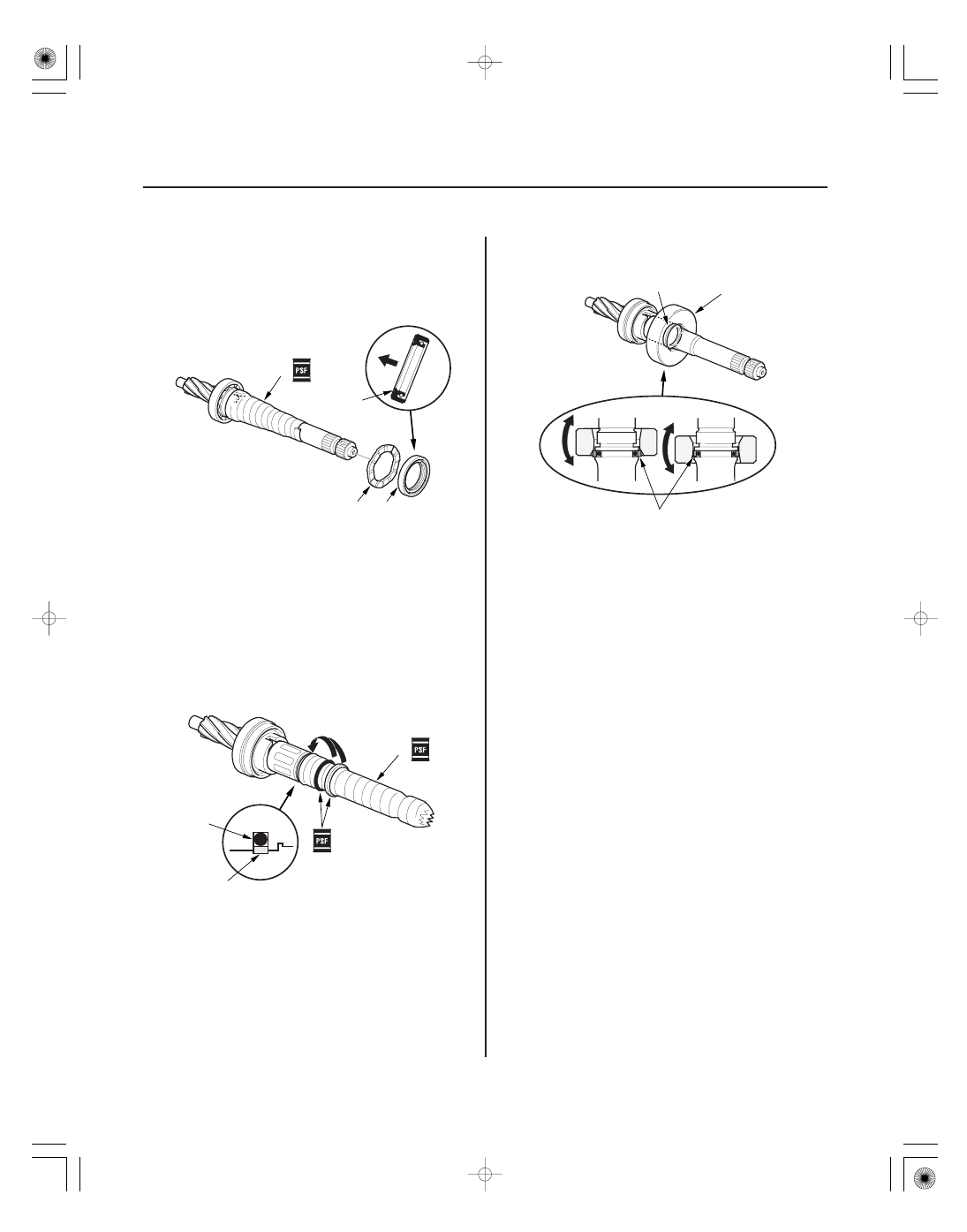

34. Apply vinyl tape (A) to the stepped portion of the

pinion shaft, and coat the surface of the vinyl tape
with power steering fluid.

35. Install the wave washer (B).

36. Coat the inside surface of the new valve oil seal (C)

with power steering fluid, and install the seal with
its grooved side facing opposite the bearing, then
slide it over the pinion shaft, being careful not to
damage its sealing lip (D).

37. Apply vinyl tape (A) to the splines and stepped

portion of the shaft, and coat the surface of the
vinyl tape with power steering fluid.

38. Fit the new O-ring (B) in the groove of the pinion

shaft. Then slide the new valve seal ring (C) over
the shaft and in the groove on the pinion shaft.

39. Remove the tape, and apply power steering fluid to

the surface of the valve seal ring (A).

40. Apply power steering fluid to the inside of the

special tool. Set the larger diameter end of the
special tool over the valve seal ring, and move the
special tool up and down several times to make the
valve seal ring fit in the pinion shaft groove.

41. Remove the special tool, turn it over, slide the

smaller diameter end over the valve seal ring.
Move it up and down several times to make sure
the valve seal ring fits snugly in the pinion shaft
groove.

２７

２８

２９

３０

17-45

A

07974-SA50800

B

07974-SA50200 or
07974-SA5020A

B

A

D

C

E

07749-0010000

07746-0010100

A

C

B

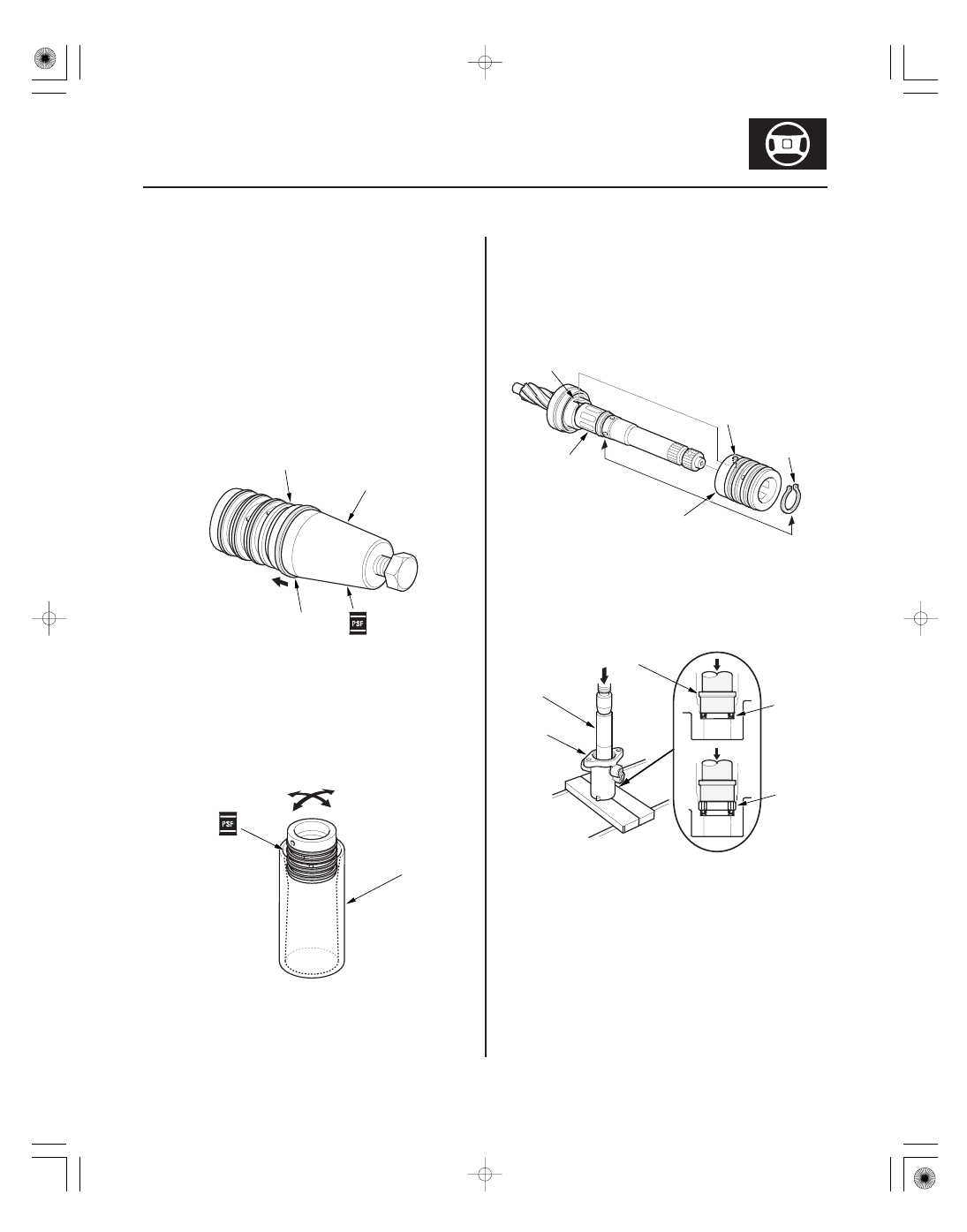

42. Apply power steering fluid to the surface of the

special tool. Slip two new seal rings (A) over the
special tool from the smaller diameter end, and
expand them. Install only two rings at a time from
each end of the pinion shaft sleeve (B).

Note these items when installing the seal ring:

• Do not over-expand the seal ring. Install the resin

seal rings with care so as not to damage them.
After installation, make sure you contract the seal
rings using the special tool (sizing tool).

• There are two types of sleeve seal rings; black

and brown. Do not mix the different types of
rings as they are not compatible.

43. Align the special tool with each groove in the

sleeve, and slide a sleeve seal ring into each
groove. After installation, compress the seal rings
with your fingers temporarily.

44. Apply power steering fluid to the seal rings on the

sleeve, and to the entire inside surface of the
special tool, then slowly insert the sleeve into the
special tool.

45. Move the sleeve back and forth several times to

make the seal rings fit snugly in the sleeve. Make
sure the seal rings are not twisted.

46. Apply power steering fluid to the surface of the

pinion shaft (A). Slide the sleeve (B) onto the pinion
shaft by aligning the locating pin (C) on the inside
of the sleeve with the cutout (D) in the shaft. Then
install the new snap ring (E) securely in the pinion
shaft groove. Be careful not to damage the valve
seal ring when inserting the sleeve.

47. Apply power steering fluid to the seal ring lip of the

new valve oil seal (A), then install the seal in the
valve housing (B) using a hydraulic press and
special tools. Install the seal with its grooved side
facing the tool.

48. Press the roller bearing (C) into the valve housing

with a hydraulic press and special tools.

(cont’d)

３１

３２

３３

17-46

Power Steering

Steering Gearbox Overhaul (cont’d)

B

A

C

B

A

07ZAG-S3VA100

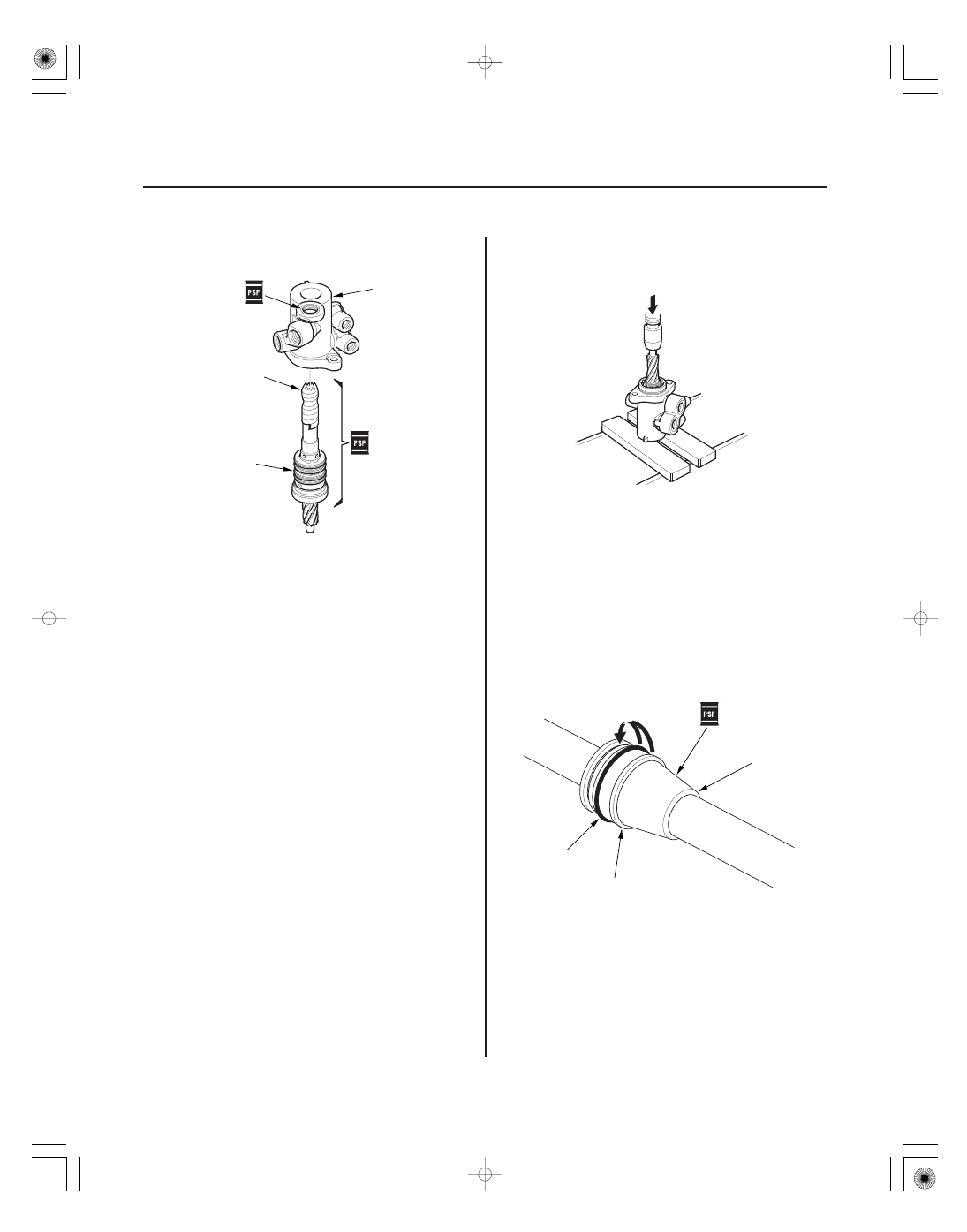

49. Apply vinyl tape (A) to the pinion shaft, then coat

the vinyl tape with power steering fluid.

50. Insert the pinion shaft into the valve housing (B). Be

careful not to damage the valve seal rings (C).

51. Remove the vinyl tape from the pinion shaft, then

remove any residue from the tape adhesive.

52. Press the pinion shaft/sleeve into the valve housing

with a hydraulic press. Check that the pinion shaft/
sleeve turns smoothly by hand after installing it.

53. Coat the special tool with power steering fluid, then

slide it onto the rack, big end first.

54. Position the new O-ring (A) and new piston seal

ring (B) on the special tool, then slide them down
toward the big end of the tool.

Note these items during reassembly:

• Do not over expand the resin seal rings. Install

the resin seal rings with care so as not to damage
them. After installation, make sure you contract
the seal ring using the special tool (sizing tool).

• Replace piston’s O-ring and seal ring as a set.

55. Pull the O-ring off into the piston groove, then pull

the piston seal ring off into the piston groove on
top of the O-ring.
