１８

１９

２０

２１

17-35

A

B

Total: 100 mm

(3 15/16 in.)

A

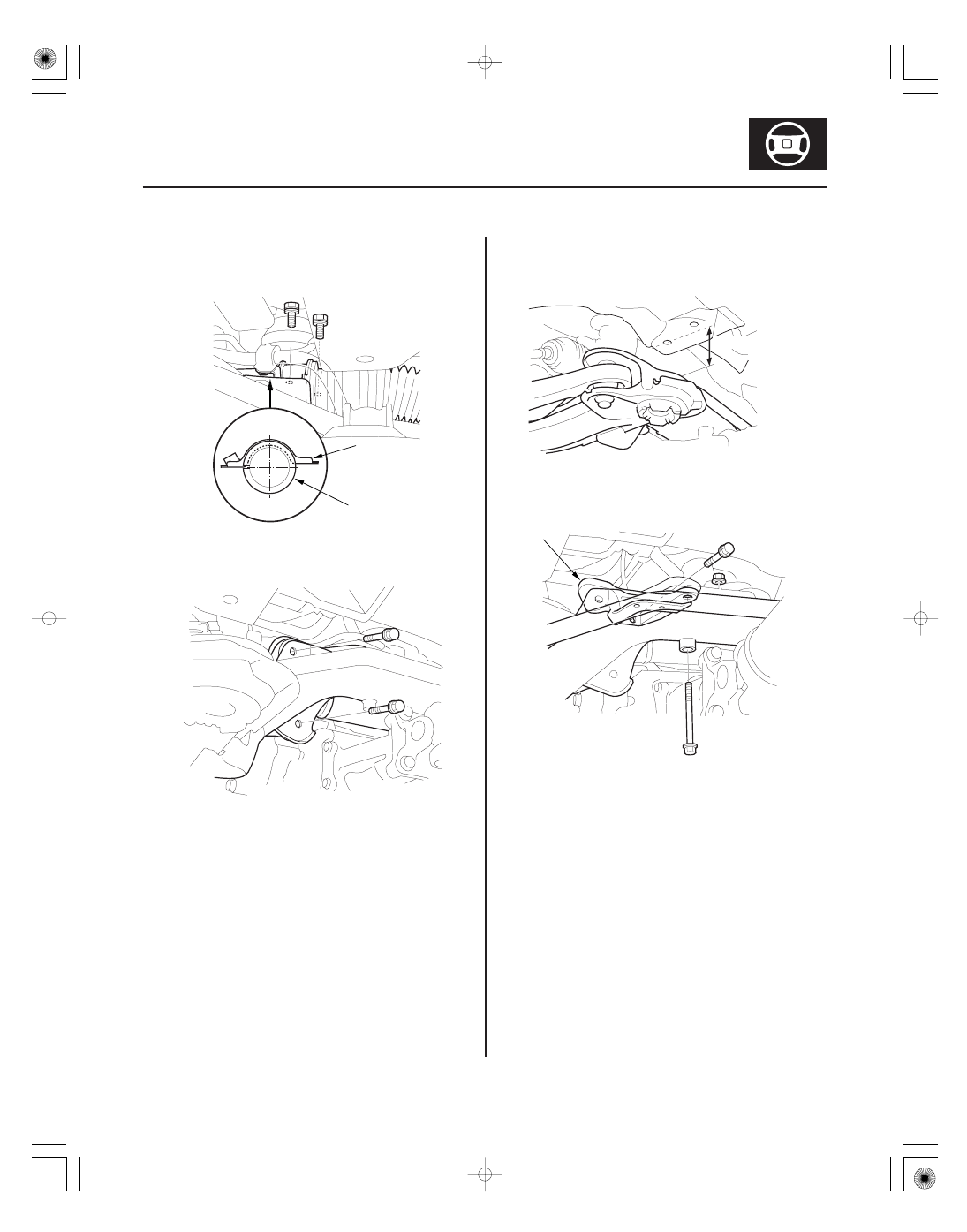

33. Remove the two 10 mm flange bolts from the right

side of the steering gearbox, then remove the
mounting bracket (A) and cushion (B).

34. Remove the two 10 mm flange bolts from the left

side of the gearbox.

35. Lower the transmission jack slowly until the front

subframe has dropped 100 mm (3 15/16 in.) total.

36. Remove the gearbox stiffener bracket (A) from the

left side of the front subframe.

(cont’d)

２２

２３

２４

17-36

Power Steering

Steering Gearbox Removal (cont’d)

A

B

A

A

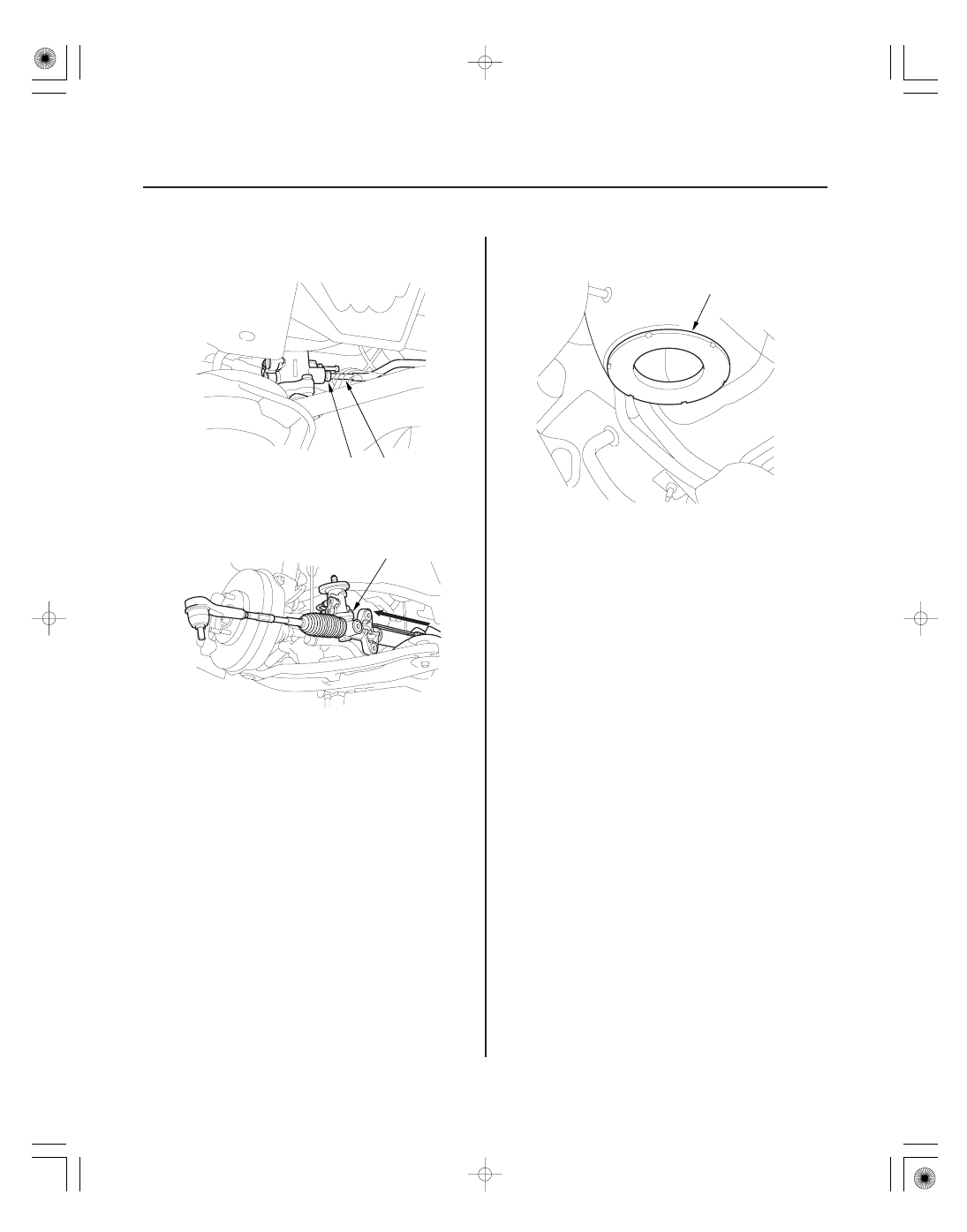

37. Loosen the 16 mm flare nut (A), and disconnect the

feed line (B).

38. Slide the steering gearbox (A) between the body

and front subframe toward the left, and remove the
steering gearbox.

39. Remove the pinion shaft grommet (A) from the

frame.

40. After removing the steering gearbox, make sure

that no power steering fluid gets on the gearbox
mount cushions, gearbox housing, surface of the
front subframe and stiffener. Wipe off any spilled
fluid at once.

０１

ＳＪＣ８Ａ００Ｆ００００００５７１１１ＬＡＡＴ００

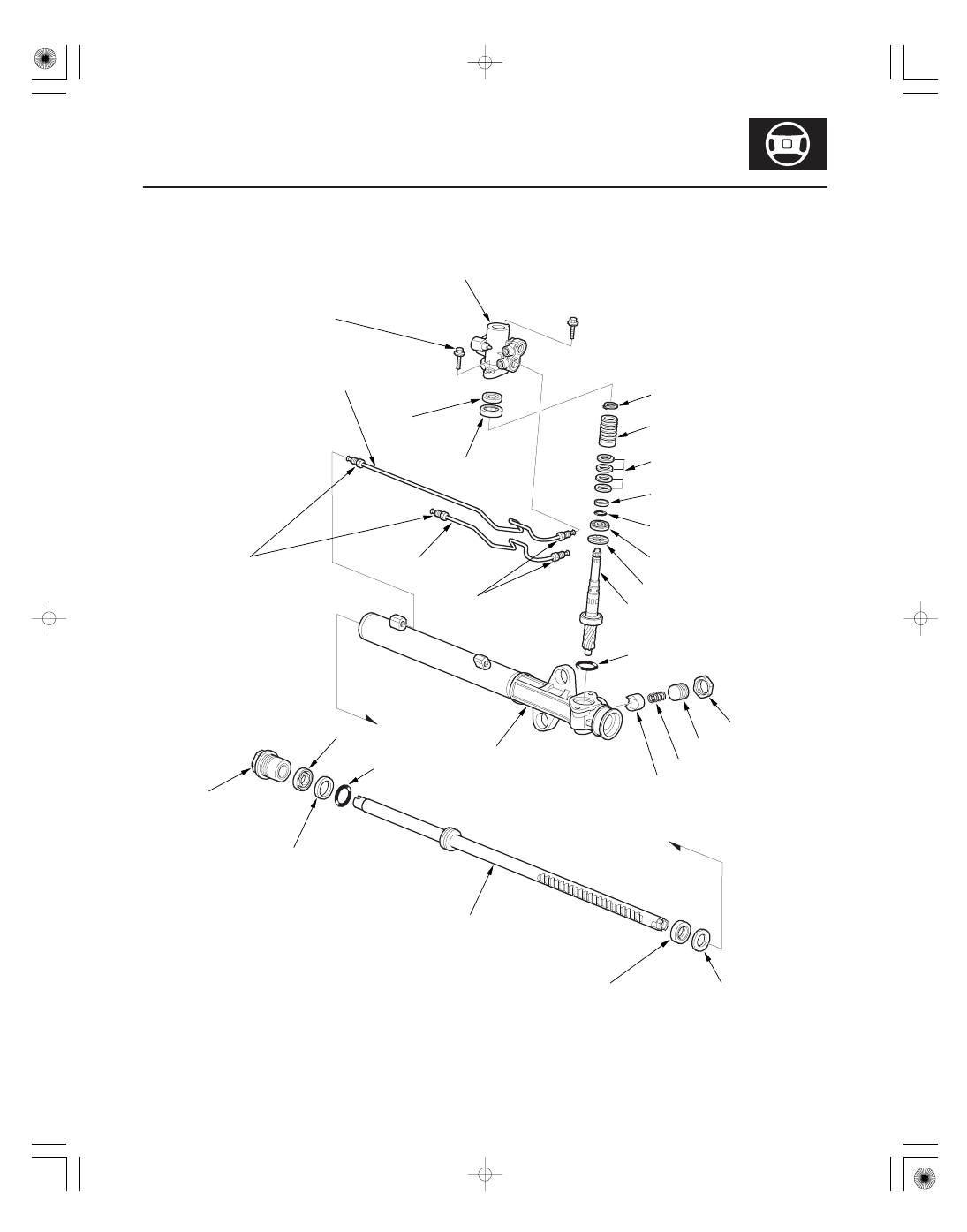

Exploded View

17-37

Steering Gearbox Overhaul

SNAP RING

FLANGE BOLT
20 N·m
(2.0 kgf·m, 14 lbf·ft)

VALVE HOUSING

O-RING

SLEEVE

SLEEVE SEAL RINGS

VALVE SEAL RING

VALVE OIL SEAL

WAVE WASHER

PINION SHAFT

CYLINDER LINE A

VALVE OIL SEAL

ROLLER BEARING

CYLINDER LINE B

FLARE NUTS
26 N·m
(2.7 kgf·m, 20 lbf·ft)

FLARE NUTS
17 N·m
(1.7 kgf·m, 12 lbf·ft)

O-RING

LOCKNUT

RACK GUIDE SCREW

SPRING

RACK GUIDE

GEARBOX HOUSING

CYLINDER END SEAL

O-RING

CYLINDER END
93 N·m
(9.5 kgf·m, 69 lbf·ft)

PISTON SEAL RING

STEERING RACK

CYLINDER END SEAL

BACKUP RING

(cont’d)

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

０２

０３

０４

０５

Special Tools Required

Removal

Disassembly

17-38

Power Steering

Steering Gearbox Overhaul (cont’d)

A

B

A

B

C

D

E

D

C

B

A

• Cylinder end seal remover attachment

07TAF-SZ50100

• Pilot collar 07GAF-PH70100
• Valve seal ring sizing tool 07NAG-SR3090A
• Ball joint boot clip guide 07974-SA50800
• Sleeve seal ring sizing tool 07974-SA5020A or

07974-SA50200

• Attachment, 32 x 35 mm 07746-0010100
• Driver 07749-0010000
• Piston seal ring guide 07ZAG-S3VA100
• Piston seal ring sizing tool 07ZAG-S3VA200
• Pincers Oetiker 1098 or equivalent, commercially

available

NOTE: Refer to the Exploded View as needed during
this procedure.

1. Remove the steering gearbox (see page 17-30).

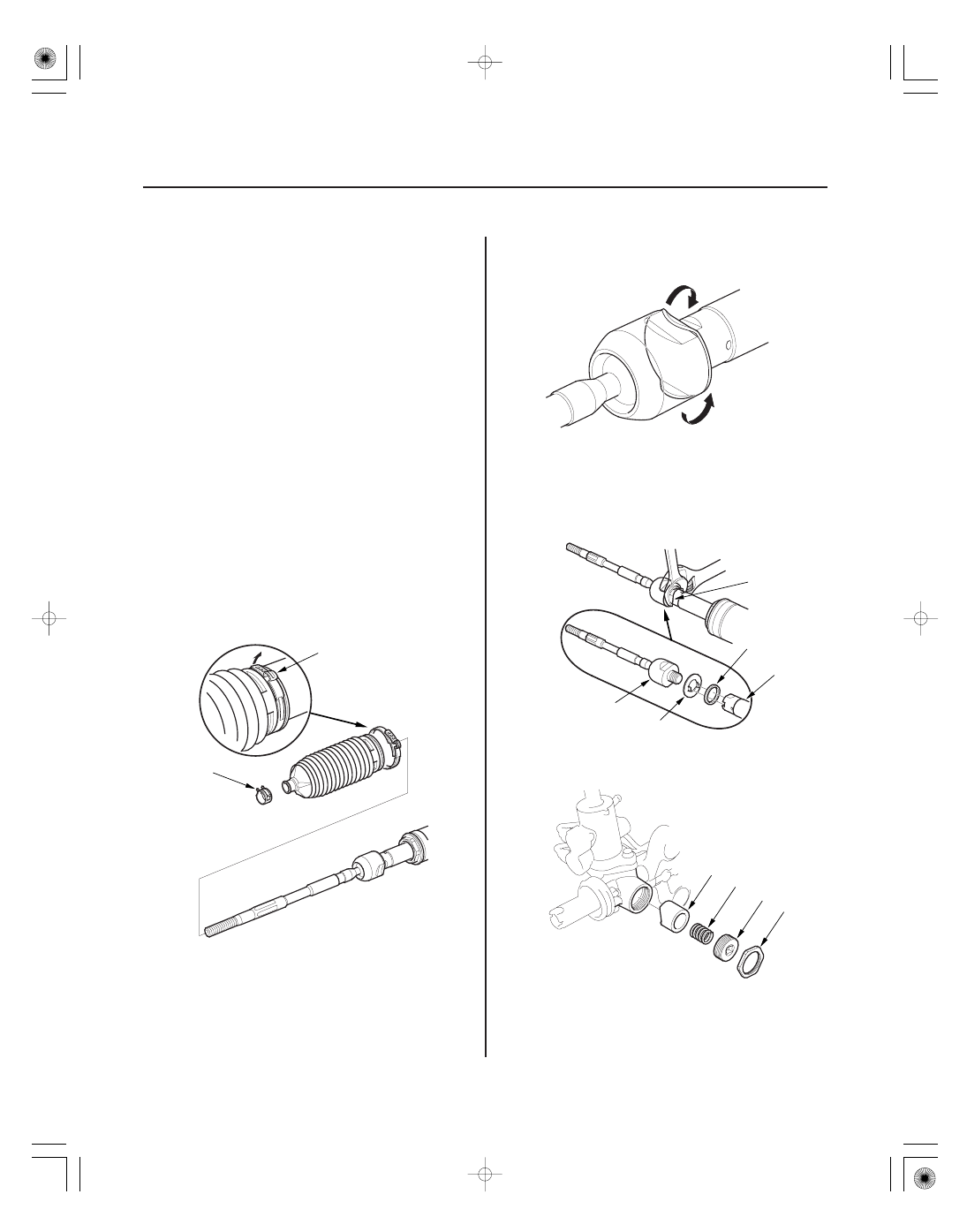

2. Disconnect the tie-rod ends. Remove the boot

bands (A) and tie-rod clips (B). Pull the boots away
from the ends of the steering gearbox.

3. Unbend the lock washer.

4. Hold the flat surface sections (A) of the steering

rack (B) with a wrench, and unscrew both rack ends
(C) with another wrench. Be careful not to damage
the rack surface with the wrench. Remove the lock
washer (D) and stop rubber (E).

5. Loosen the locknut (A), then remove the rack guide

screw (B).

6. Remove the spring (C) and the rack guide (D) from

the steering gearbox.
