１７

１８

１９

−

−

−

Total Starting Torque:
3.20

4.16 N·m

(32.6

42.4 kgf·cm, 28.3

36.8 lbf·in.)

14-401

A

B

8 x 1.25 mm
26 N·m (2.7 kgf·m, 20 lbf·ft)

A

B

C

D

E

C

D

E

A

B

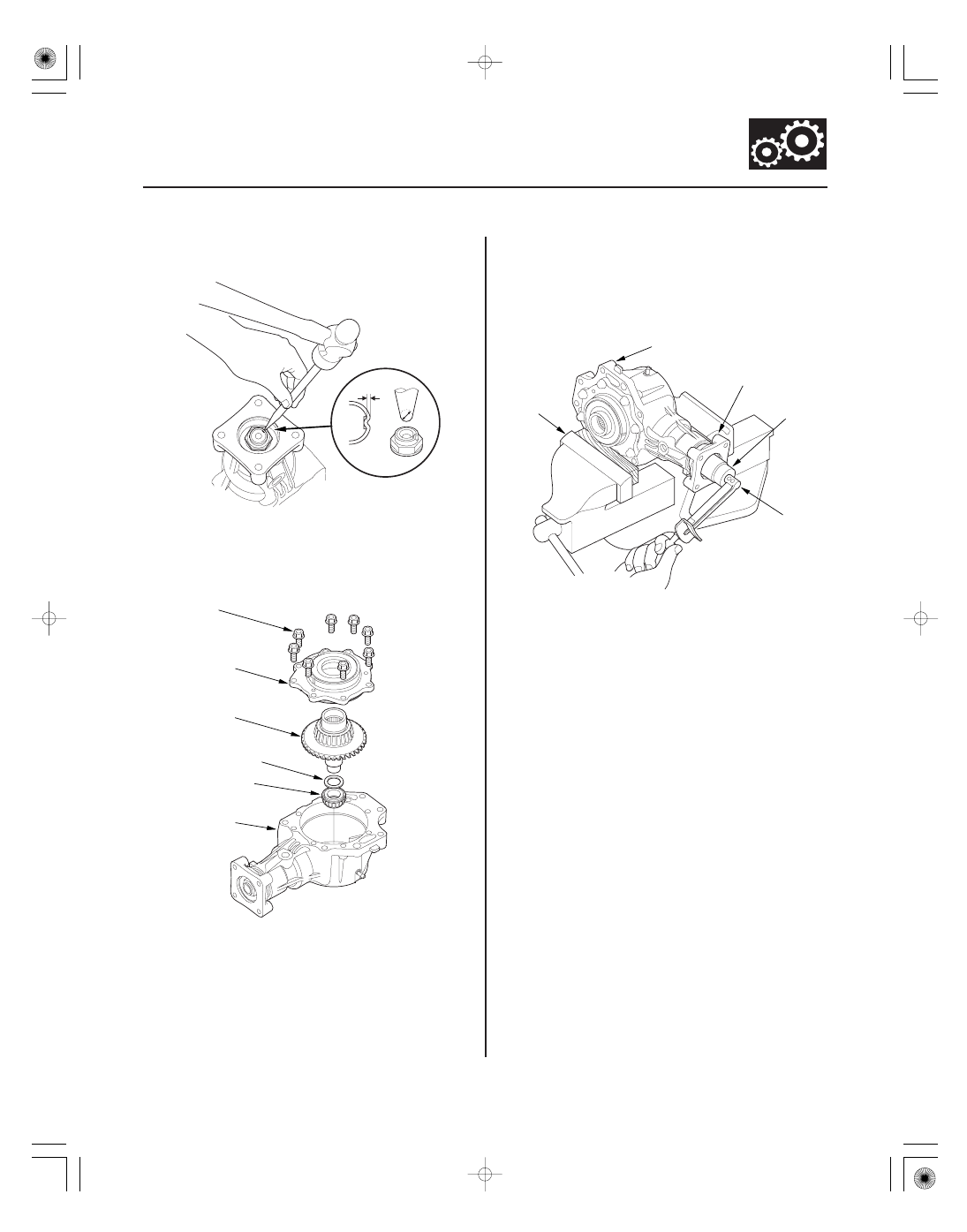

29. Stake the locknut to a depth (A) of 0.7

1.2 mm

(0.03

0.05 in.) using a 3.5 mm punch (B).

30. Install the tapered roller bearing (A), the 25 mm

thrust shim (B), and the transfer hypoid drive gear/
shaft assembly (C) in the transfer housing (D).

31. Temporarily install the transfer cover (E) without

the O-ring. Install and tighten the bolts.

32. Secure the transfer housing (A) in a bench vise (B)

with soft jaws, then install the companion flange
holder on the companion flange. To prevent
damage to the transfer housing, always use soft
jaws or equivalent materials between the transfer
housing and the vise.

33. Rotate the transfer companion flange (C) several

times to seat the tapered roller bearings.

34. Measure the starting torque at the companion

flange using a torque wrench (D) and a socket (E).

(cont’d)

２０

THRUST SHIM, 80 mm

Shim

No.

Part Number

Thickness

14-402

Transfer Assembly

Reassembly (cont’d)

D

C

B

A

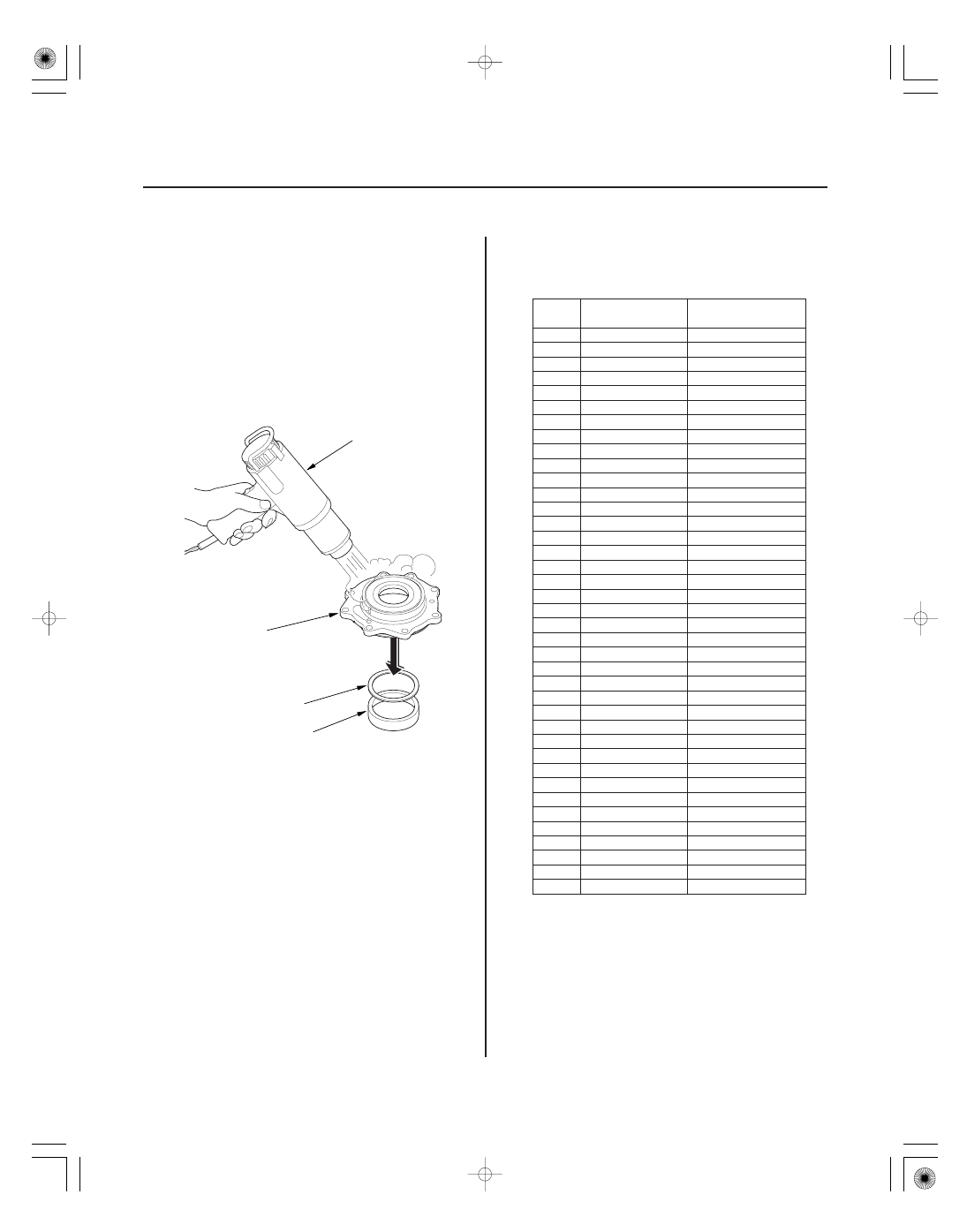

35. Remove the transfer cover.

36. If the measurement is out of standard, remove the

bearing outer race (A) and the 80 mm thrust shim
(B) from the transfer cover (C). If the bearing outer
race is press-fitted, remove the bearing outer race
by heating the cover to about 212 °F (100 °C) with a
heat gun (D). Do not heat the cover more than
212 °F (100 °C).

If the measurement is within the standard, go to
step 41.

37. Measure the thickness of removed 80 mm thrust

shim, and select a new 80 mm shim.

A

41401-RDK-000

1.52 mm (0.060 in.)

B

41402-RDK-000

1.55 mm (0.061 in.)

C

41403-RDK-000

1.58 mm (0.062 in.)

D

41404-RDK-000

1.61 mm (0.063 in.)

E

41405-RDK-000

1.64 mm (0.065 in.)

F

41406-RDK-000

1.67 mm (0.066 in.)

G

41407-RDK-000

1.70 mm (0.067 in.)

H

41408-RDK-000

1.73 mm (0.068 in.)

I

41409-RDK-000

1.76 mm (0.069 in.)

J

41410-RDK-000

1.79 mm (0.070 in.)

K

41411-RDK-000

1.82 mm (0.072 in.)

L

41412-RDK-000

1.85 mm (0.073 in.)

M

41413-RDK-000

1.88 mm (0.074 in.)

N

41414-RDK-000

1.91 mm (0.075 in.)

O

41415-RDK-000

1.94 mm (0.076 in.)

P

41416-RDK-000

1.97 mm (0.078 in.)

Q

41417-RDK-000

2.00 mm (0.079 in.)

R

41418-RDK-000

2.03 mm (0.080 in.)

S

41419-RDK-000

2.06 mm (0.081 in.)

T

41420-RDK-000

2.09 mm (0.082 in.)

U

41421-RDK-000

2.12 mm (0.083 in.)

V

41422-RDK-000

2.15 mm (0.085 in.)

W

41423-RDK-000

2.18 mm (0.086 in.)

X

41424-RDK-000

2.21 mm (0.087 in.)

Y

41425-RDK-000

2.24 mm (0.088 in.)

Z

41426-RDK-000

2.27 mm (0.089 in.)

AA

41427-RDK-000

2.30 mm (0.091 in.)

AB

41428-RDK-000

2.33 mm (0.092 in.)

AC

41429-RDK-000

2.36 mm (0.093 in.)

AD

41430-RDK-000

2.39 mm (0.094 in.)

AE

41431-RDK-000

2.42 mm (0.095 in.)

AF

41432-RDK-000

2.45 mm (0.096 in.)

AG

41433-RDK-000

2.48 mm (0.098 in.)

AH

41434-RDK-000

2.51 mm (0.099 in.)

AI

41435-RDK-000

2.54 mm (0.100 in.)

AJ

41436-RDK-000

2.57 mm (0.101 in.)

AK

41437-RDK-000

2.60 mm (0.102 in.)

AL

41438-RDK-000

2.63 mm (0.104 in.)

AM

41439-RDK-000

2.66 mm (0.105 in.)

−

２１

２２

２３

２４

−

−

−

Viscosity
SAE 90:

Above 0 °F (

18 °C)

SAE 80W

90:

Below 0 °F (

18 °C)

Hypoid Gear Oil Capacity:

0.45 L (0.48 US qt)

14-403

B

A

C

07749-0010000

07NAD-PX40100

8 x 1.25 mm
26 N·m (2.7 kgf·m, 20 lbf·ft)

A

B

C

A
24 x 1.5 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

B

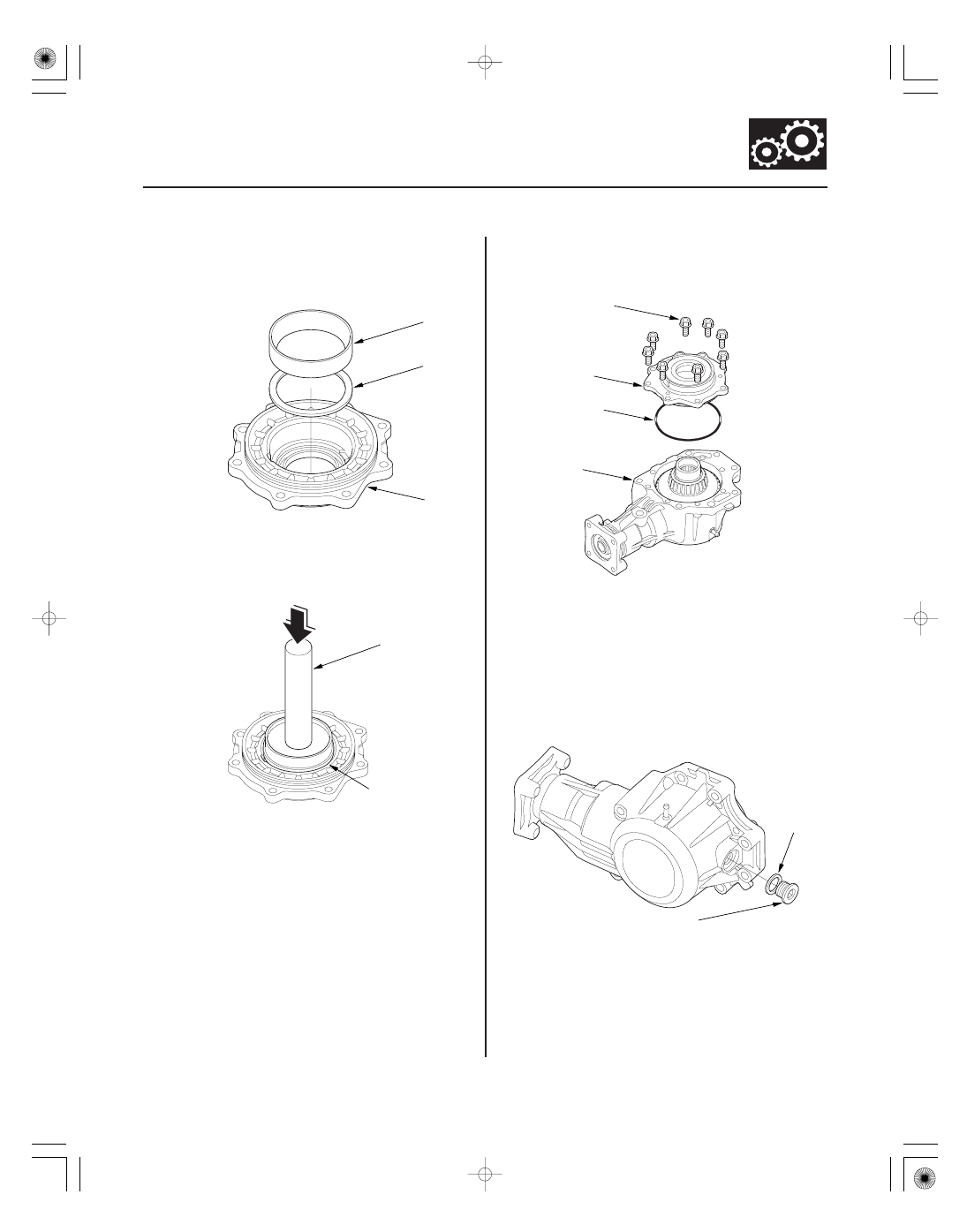

38. Install the 80 mm trust shim (A) and bearing outer

race (B) in the transfer cover (C). If you heated the
cover, let it cool to room temperature before
installing the thrust shim.

39. Drive the outer race securely in the cover with the

driver and attachment (78 x 80 mm), so there is no
clearance between the outer race, thrust shim, and
cover.

40. After replacing the 80 mm thrust shim, recheck and

make sure that the total starting torque is within the
specification.

41. Install a new O-ring (A) on the transfer cover (B),

then install the cover on the transfer housing (C).

42. Remove the filler plug (A), then refill the transfer

with transfer fluid (hypoid gear oil) through the
filler hole. Use an SAE 90 or SAE 80W

90 viscosity

hypoid gear oil, API classified GL4 or GL5 only.

43. Install the filler plug with a new sealing washer (B).

ＳＪＣ８Ａ０００００００００Ｊ１５０１ＺＣＡＴ００

Rear Differential

Rear Differential

................................................................

........................................

......................

.......................................

..............................

.....................................................

............................................................

..................................................

........................................

..................................

...................................

............................................................

....................

..............................

.........................................

............................................................

.......................

...........................................

.....................................................

.......................................

................................................................

........................................

......................

.......................................

..............................

.....................................................

............................................................

..................................................

........................................

..................................

...................................

............................................................

....................

..............................

.........................................

............................................................

.......................

...........................................

.....................................................

.......................................

Special Tools

. 15-2

Component Location Index

. 15-3

General Troubleshooting Information

. 15-4

DTC Troubleshooting Index

. 15-10

Symptom Troubleshooting Index

. 15-11

System Description

. 15-12

Circuit Diagram

. 15-18

DTC Troubleshooting

. 15-20

Symptom Troubleshooting

. 15-41

Rear Differential Fluid

Inspection and Replacement

. 15-47

Rear Differential Function Test

. 15-48

Rear Differential Fluid Temperature Sensor

Replacement

. 15-49

VTM-4 LOCK Switch Test/Replacement

. 15-49

VTM-4 Control Unit Replacement

. 15-50

VTM-4 Relay Replacement

. 15-50

Rear Differential Breather, Line, and Hose

Replacement

. 15-51

Rear Differential Mount Replacement

. 15-52

Rear Differential Removal

. 15-53

Backlash Inspection

. 15-55

Rear Differential Installation

. 15-56
