Honda Ridgeline. Manual - part 240

０３

０４

０５

０６

14-345

A

B

C

D

E

C

C

D

D

D

A

B

C

D

E

F

C

D

D

A

B

C

D

E

C

D

D

F

A

B

C

D

E

F

C

D

D

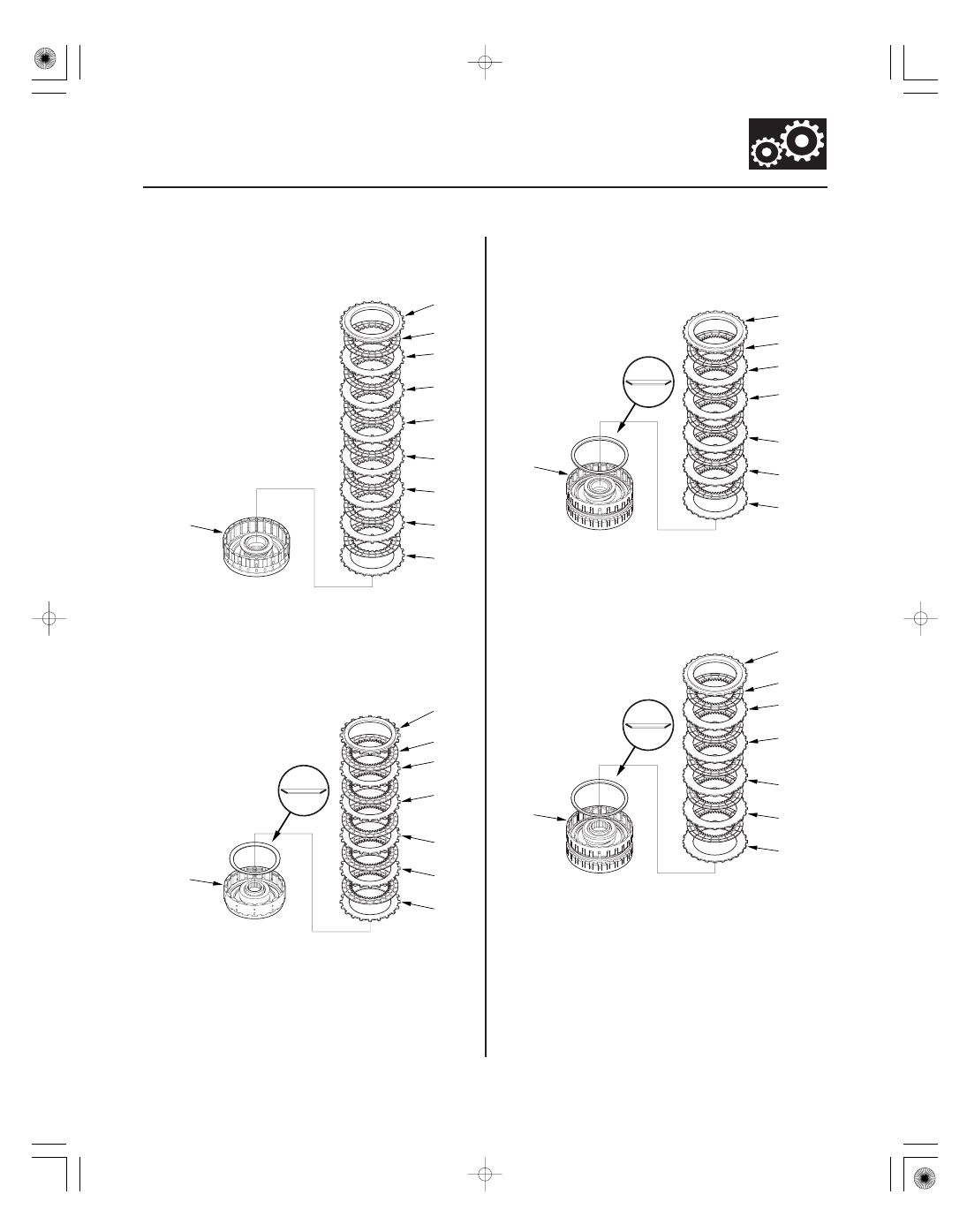

4. Remove the clutch end-plate (A), the clutch discs

(B) (7), the clutch wave-plates (C) (3), and the clutch
flat-plates (D) (4) from the 2nd clutch drum (E).

5. Make reference marks on the clutch wave-plates.

6. Remove the clutch end-plate (A), the clutch discs

(B) (5), the clutch wave-plates (C) (2), the clutch flat-
plates (D) (3), and the disc spring (E) from the 3rd
clutch drum (F).

7. Make reference marks on the clutch wave-plates.

8. Remove the clutch end-plate (A), the clutch discs

(B) (5), the clutch wave-plates (C) (2), the clutch flat-
plates (D) (3), and the disc spring (E) from the 4th
clutch drum (F).

9. Make reference marks on the clutch wave-plates.

10. Remove the clutch end-plate (A), the clutch discs

(B) (5), the clutch wave-plates (C) (2), the clutch flat-
plates (D) (3), and the disc spring (E) from the 5th
clutch drum (F).

11. Make reference marks on the clutch wave-plates.

(cont’d)

０７

０８

０９

１０

14-346

Shafts and Clutches

Clutch Disassembly (cont’d)

07LAE-PX40100

07LAE-PX40100 or
07HAE-PL50101

07GAE-PG40200 or
07GAE-PG4020A

A

B

A

B

C

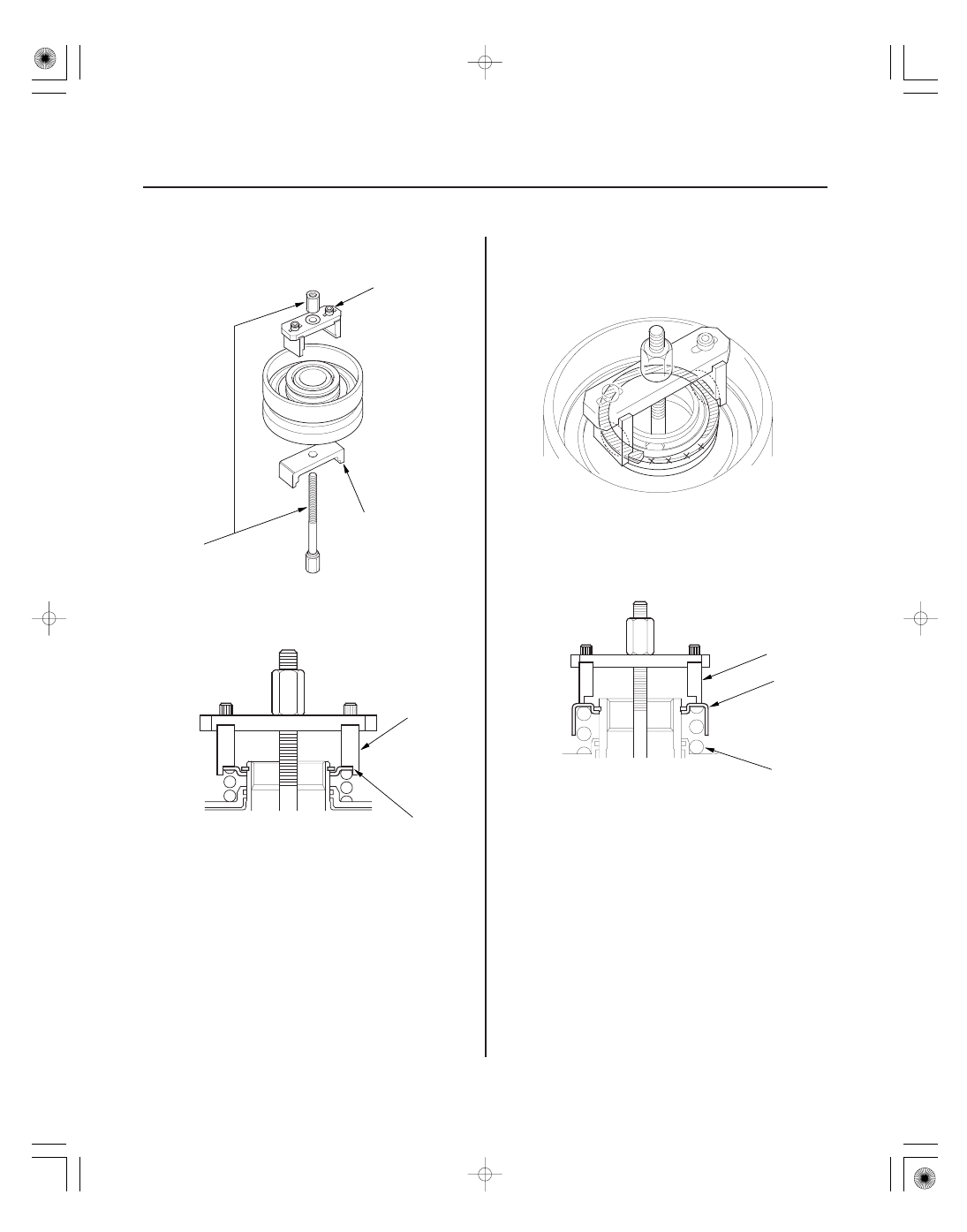

12. Install the clutch spring compressor attachment

and the clutch spring compressor bolt assembly.

13. Be sure the clutch spring compressor attachment

(A) is adjusted to have full contact with the spring
retainer (B) on the 1st, 2nd, and 4th clutches.

14. If either end of the clutch spring compressor

attachment is set over an area of the spring retainer
that is unsupported by the return spring, the
retainer may be damaged.

15. Set the clutch spring compressor attachment (A) on

the spring retainer (B) of the 3rd and 5th clutches so
the special tool works on the clutch return spring
(C).

１１

１２

１３

１４

14-347

A

C

B

A

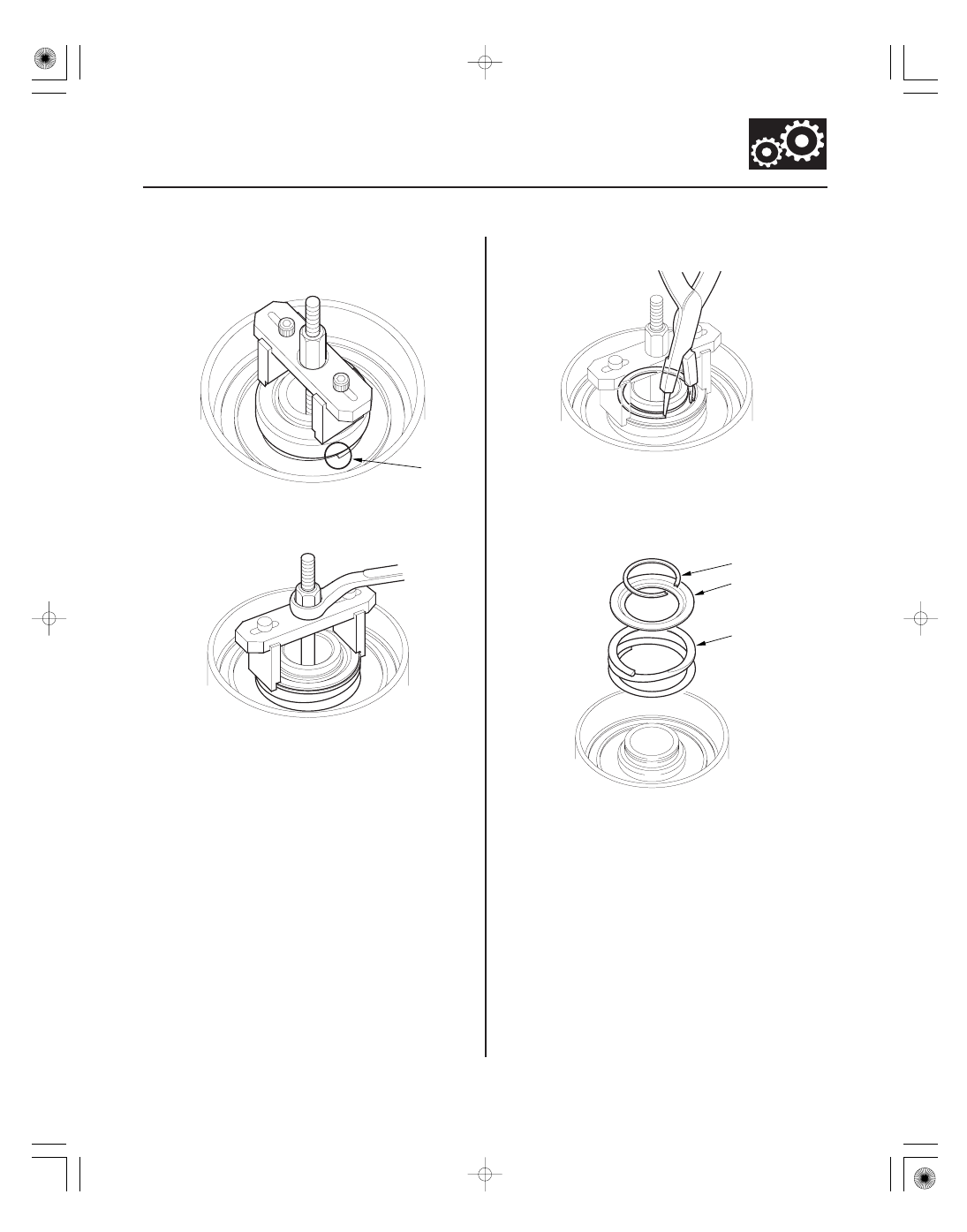

16. If either end of the clutch spring compressor

attachment is not set over the clutch return spring
end (A), the retainer may be damaged.

17. Compress the return spring until the snap ring can

be removed.

18. Remove the snap ring with the snap ring pliers.

19. Remove the clutch spring compressor attachment

and the clutch spring compressor bolt assembly.

20. Remove the snap ring (A), the spring retainer (B),

and the return spring (C).

(cont’d)

１５

１６

１７

１８

14-348

Shafts and Clutches

Clutch Disassembly (cont’d)

A

B

A

B

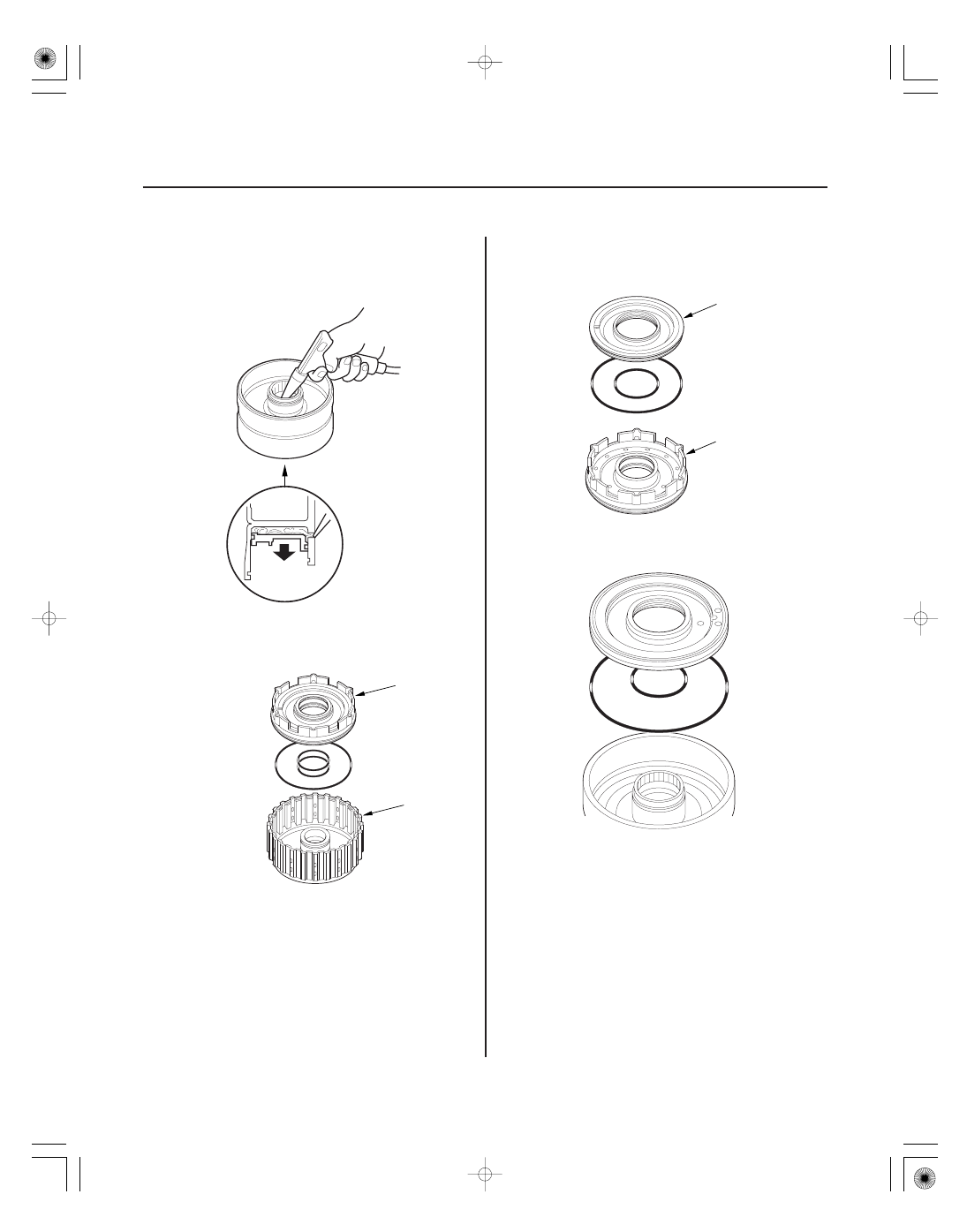

21. Wrap a shop rag around the clutch drum, and apply

air pressure to the fluid passage to remove the
piston. Place a finger tip on the other passage while
applying air pressure.

22. Remove the 1st/1st-hold clutch piston (A) from the

clutch drum (B), and remove the O-rings from the
1st clutch piston.

23. Remove the 1st-hold clutch piston (A) from the 1st

clutch piston (B), and remove the O-rings from the
1st-hold clutch piston.

24. Remove the clutch piston, and remove the O-rings

from the 2nd, 3rd, 4th, and 5th clutch pistons.
