Special Tools Required

14-341

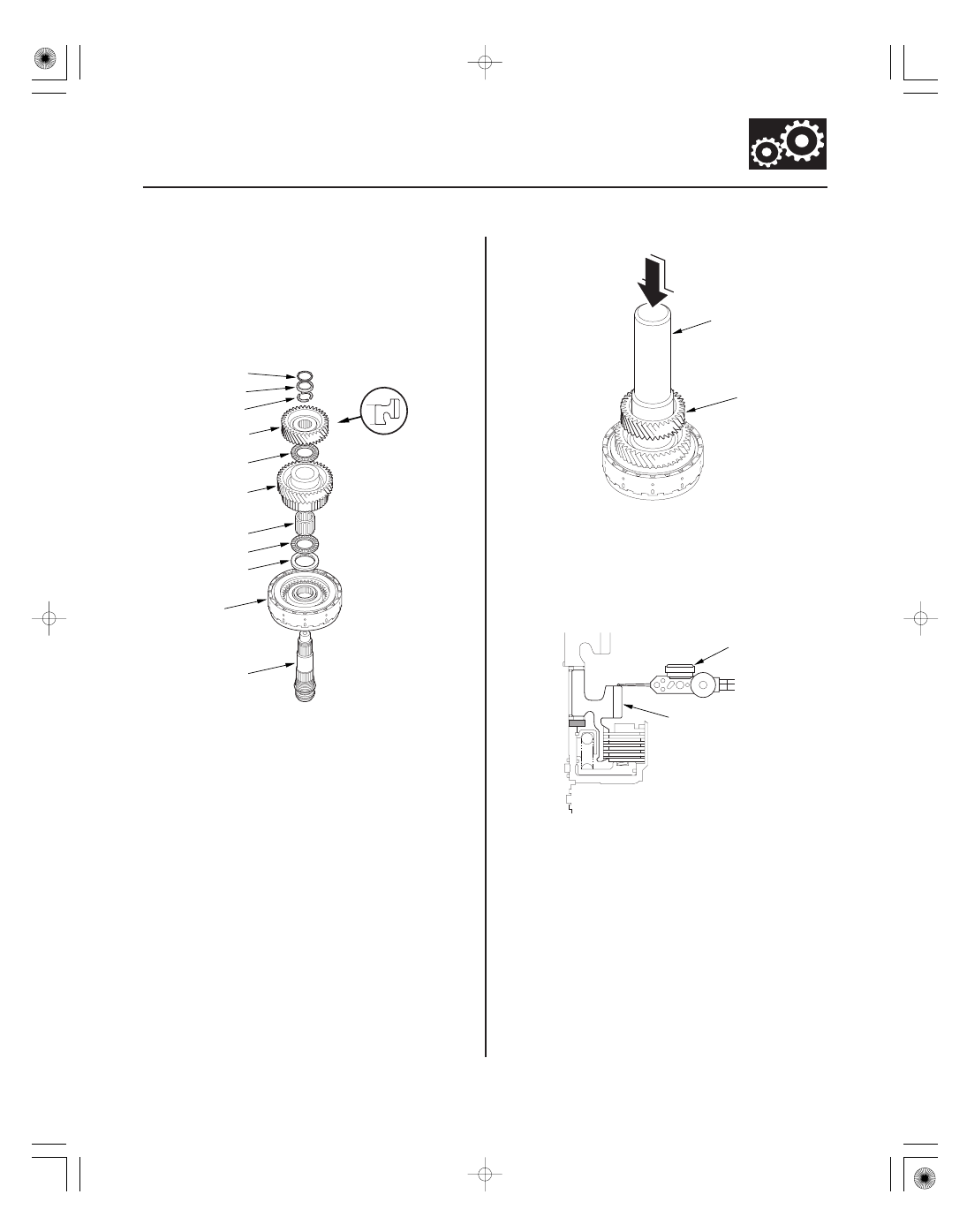

Intermediary Shaft 3rd Gear Axial Clearance Inspection

A

B

C

D

F

H

I

J

K

E

G

07746-0030100

H

A

B

Driver, 40 mm I.D. 07746-0030100

1. Install the 3rd clutch (A), the 53 mm splined washer

(B), the thrust needle bearing (C), the needle
bearing (D), the 3rd gear (E), and the thrust needle
bearing (F) on the Intermediary shaft (G). Do not
install the O-rings during inspection.

2. Install the 4th gear (H) with the driver (40 mm I.D.),

and a press.

3. Install the cotters (I), the cotter retainer (J), and the

snap ring (K).

4. Set the dial indicator (A) on the 3rd gear (B).

(cont’d)

０４

−

−

Standard: 0.005

0.045 mm (0.0002

0.0018 in.)

SPLINED WASHER, 53 mm

No.

Part Number

Thickness

14-342

Shafts and Clutches

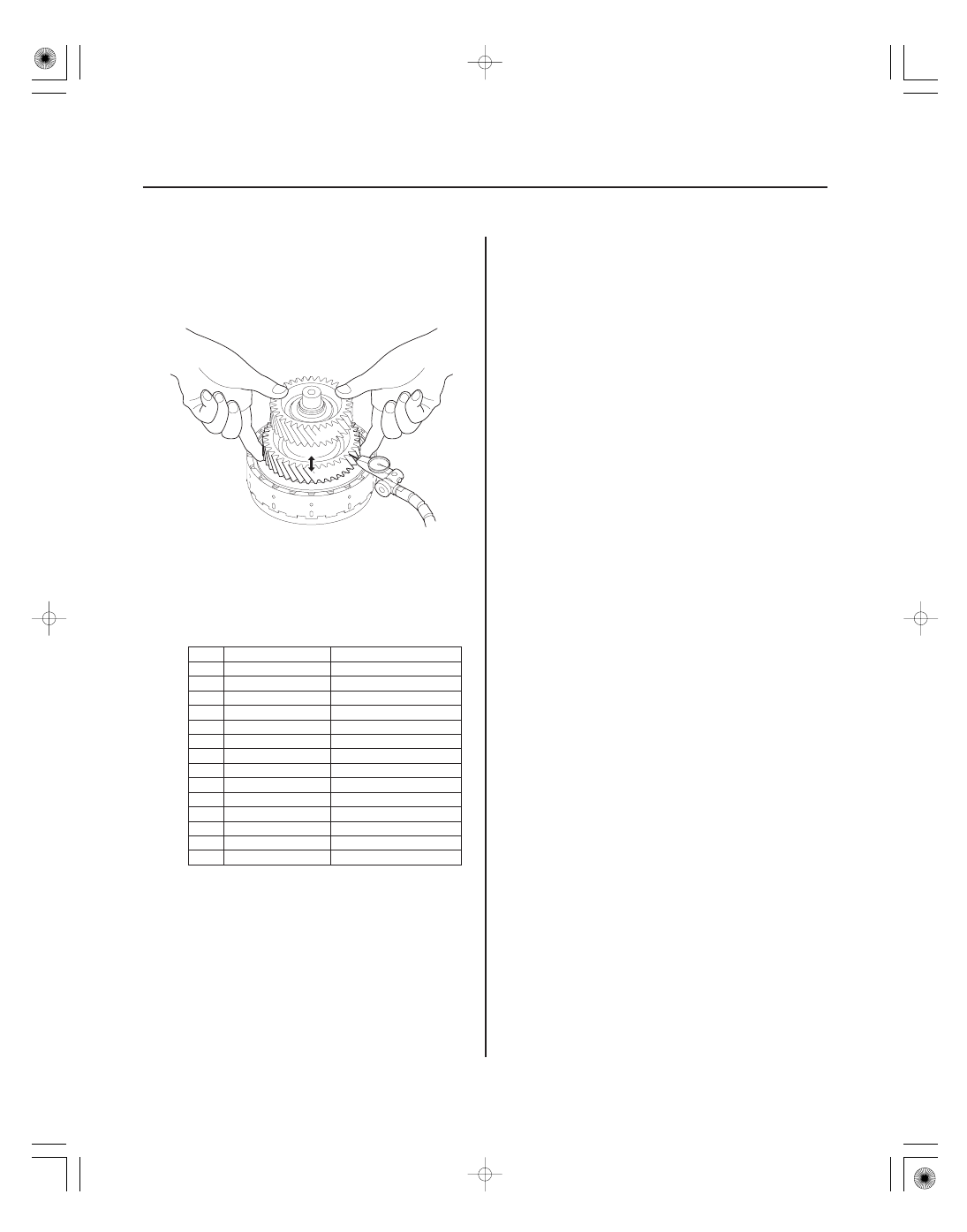

Intermediary Shaft 3rd Gear Axial Clearance Inspection (cont’d)

5. Measure the 3rd gear axial clearance in at least

three places while moving the 3rd gear. Use the
average as the actual clearance.

6. If the clearance is out of standard, remove the

splined washer and measure its thickness.

7. Select and install a new splined washer, then

recheck the clearance.

A

90546-RDK-000

3.995 mm (0.1573 in.)

B

90547-RDK-000

4.015 mm (0.1581 in.)

C

90548-RDK-000

4.035 mm (0.1589 in.)

D

90549-RDK-000

4.055 mm (0.1596 in.)

E

90550-RDK-000

4.075 mm (0.1604 in.)

F

90551-RDK-000

4.095 mm (0.1612 in.)

G

90552-RDK-000

4.115 mm (0.1620 in.)

H

90553-RDK-000

4.135 mm (0.1628 in.)

I

90554-RDK-000

4.155 mm (0.1636 in.)

J

90555-RDK-000

4.175 mm (0.1644 in.)

K

90556-RDK-000

4.195 mm (0.1652 in.)

L

90557-RDK-000

4.215 mm (0.1659 in.)

M

90558-RDK-000

4.235 mm (0.1667 in.)

N

90559-RDK-000

4.255 mm (0.1675 in.)

０１

０２

ＳＪＣ８Ａ００Ｅ１０４１２４０００００ＭＫＡＴ００

−

−

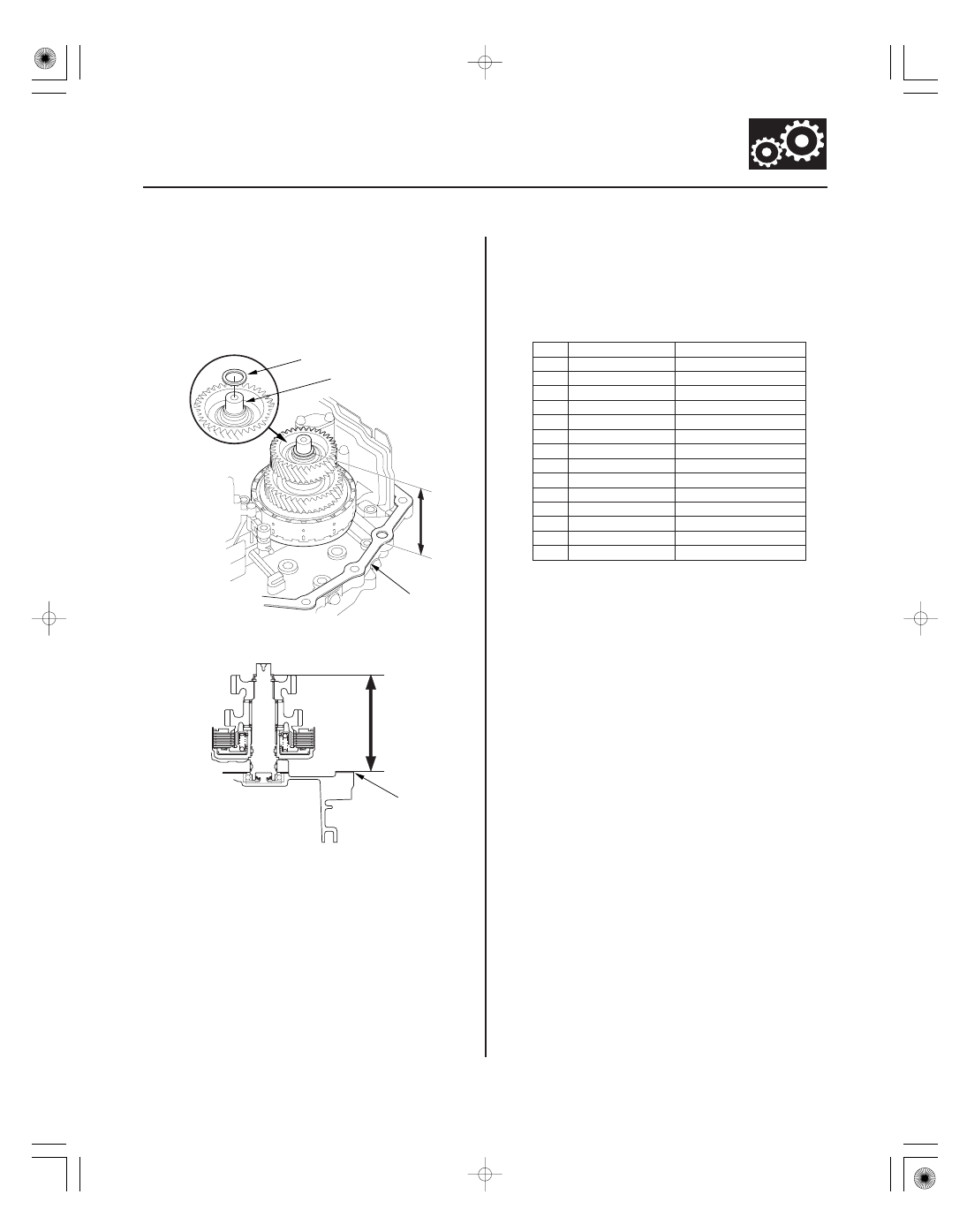

Intermediary Shaft Installation Height
Standard:
137.285

137.385 mm (5.40491

5.40885 in.)

Intermediary Shaft Cutaway View

WASHER, 26.5 mm

No.

Part Number

Thickness

14-343

Intermediary Shaft Installation Height Inspection/Adjustment

C

E

D

F

A

B

C

D

E

F

1. Install the intermediary shaft (A) in the torque

converter housing, and install the 26.5 mm washer
(B) on the intermediary shaft.

2. Install the new gasket (C) on the torque converter

housing.

3. Measure the height (D) of the intermediary shaft

installation between the surface (E) of the gasket
and the surface of the 26.5 mm washer (F).

4. If the measurement is out of standard, remove the

26.5 mm washer and measure its thickness.

5. Select and install a new washer, then recheck the

installation height.

A

90564-RDK-000

1.05 mm (0.041 in.)

B

90565-RDK-000

1.13 mm (0.044 in.)

C

90566-RDK-000

1.21 mm (0.048 in.)

D

90567-RDK-000

1.29 mm (0.051 in.)

E

90568-RDK-000

1.37 mm (0.054 in.)

F

90569-RDK-000

1.45 mm (0.057 in.)

G

90570-RDK-000

1.53 mm (0.060 in.)

H

90571-RDK-000

1.61 mm (0.063 in.)

I

90572-RDK-000

1.69 mm (0.067 in.)

J

90573-RDK-000

1.77 mm (0.070 in.)

K

90574-RDK-000

1.85 mm (0.073 in.)

L

90575-RDK-000

1.93 mm (0.076 in.)

M

90576-RDK-000

2.01 mm (0.079 in.)

N

90577-RDK-000

2.09 mm (0.082 in.)

０１

０２

ＳＪＣ８Ａ００Ｅ１０４１１３１００１１ＬＣＡＴ００

Special Tools Required

14-344

Shafts and Clutches

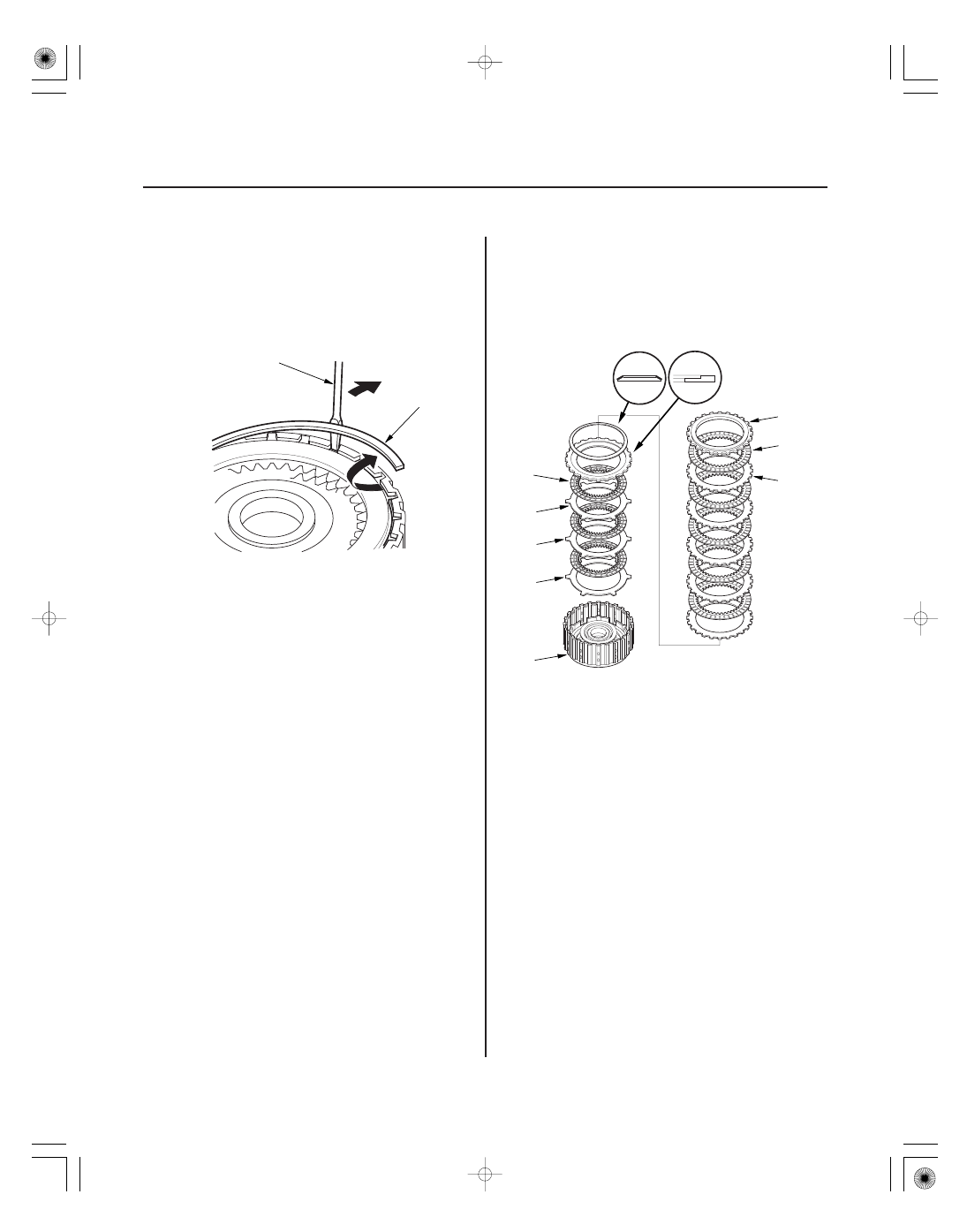

Clutch Disassembly

B

A

D

E

F

G

I

A

B

C

H

G

• Clutch spring compressor attachment

07LAE-PX40100 or 07HAE-PL50101

• Clutch spring compressor bolt assembly

07GAE-PG40200 or 07GAE-PG4020A

1. Remove the snap ring (A), with a screwdriver (B).

2. Remove the 1st clutch end-plate (A), the 1st clutch

discs (B) (5), the 1st clutch wave-plates (C) (5), the
disc spring (D), the 1st-hold clutch plate B (E), the
1st-hold clutch discs (F) (3), the 1st-hold clutch
wave-plates (G) (2), and the 1st-hold clutch flat-
plate (H) from the 1st/1st-hold clutch drum (I).

3. Make reference marks on the clutch wave-plates.
