14-289

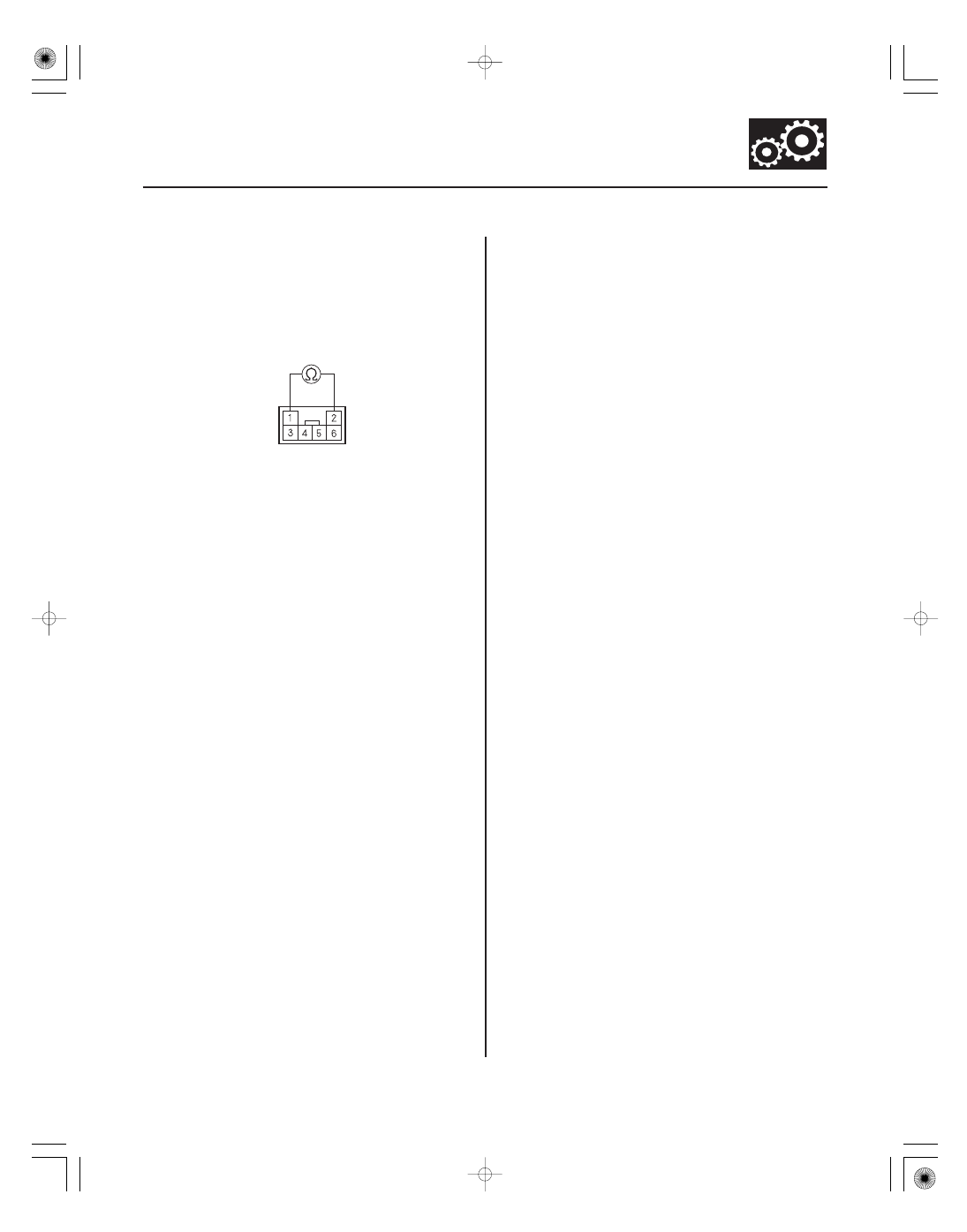

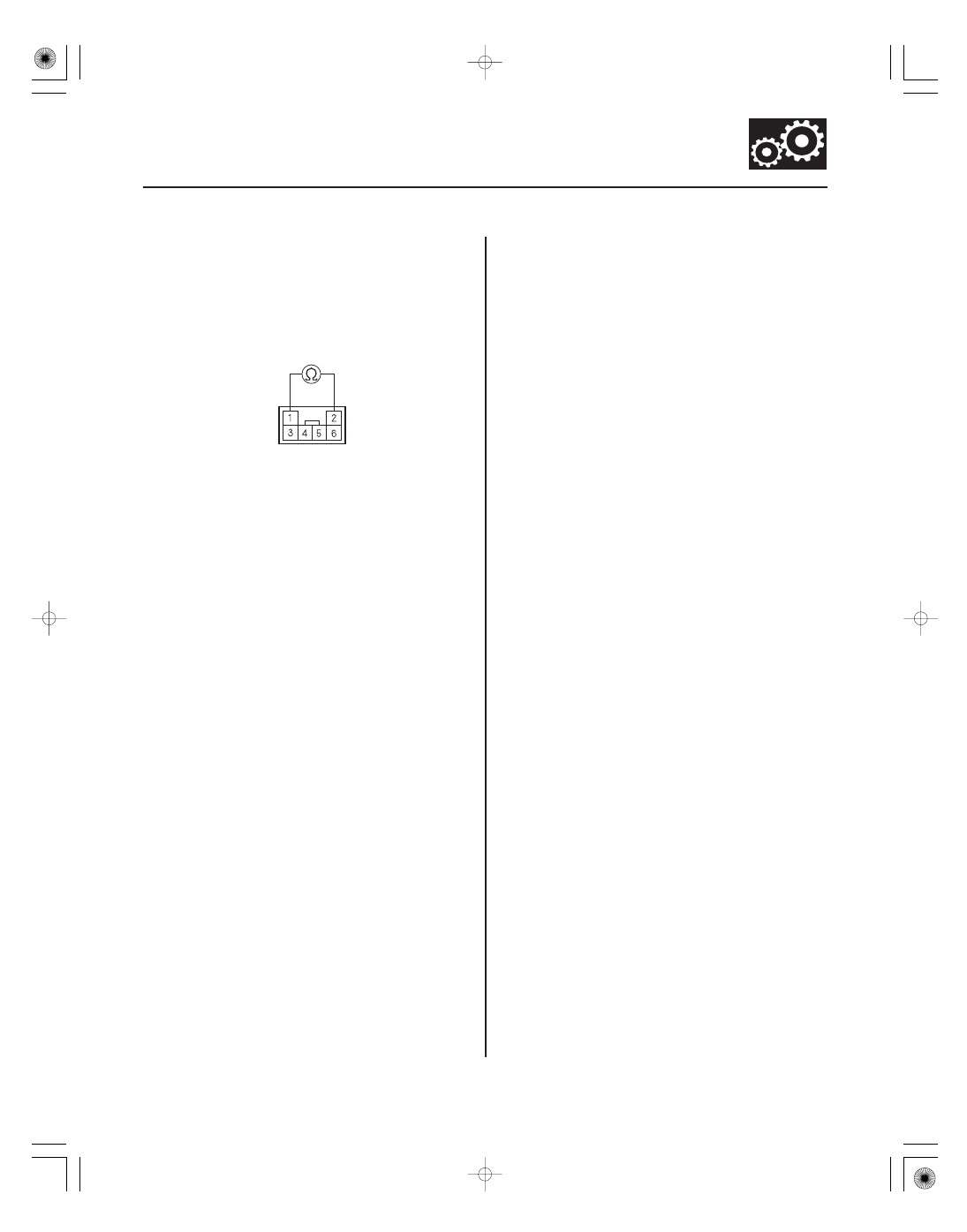

Park Pin Switch Test

D3 SWITCH/SHIFT LOCK SOLENOID/
PARK PIN SWITCH CONNECTOR

GND

P-PIN SW
(YEL/BLU)

1. Remove the shift lever assembly (see page 14-243).

2. Disconnect the D3 switch/shift lock solenoid/park

pin switch connector.

3. Move the shift lever into P, then check for

continuity between D3 switch/shift lock solenoid/
park pin switch connector terminals No. 1 and
No. 2. There should be no continuity.

4. Move the shift lever out of P, and check for

continuity between terminals No. 1 and No. 2.
There should be continuity.

5. If the park pin switch is faulty, replace it (see page

14-290).

6. Install the shift lever assembly (see page 14-245).

Terminal side of male terminals

０１

０２

０３

ＳＪＣ８Ａ００Ｅ１０４３６４４５４０１ＫＢＡＴ００

14-290

A/T Interlock System

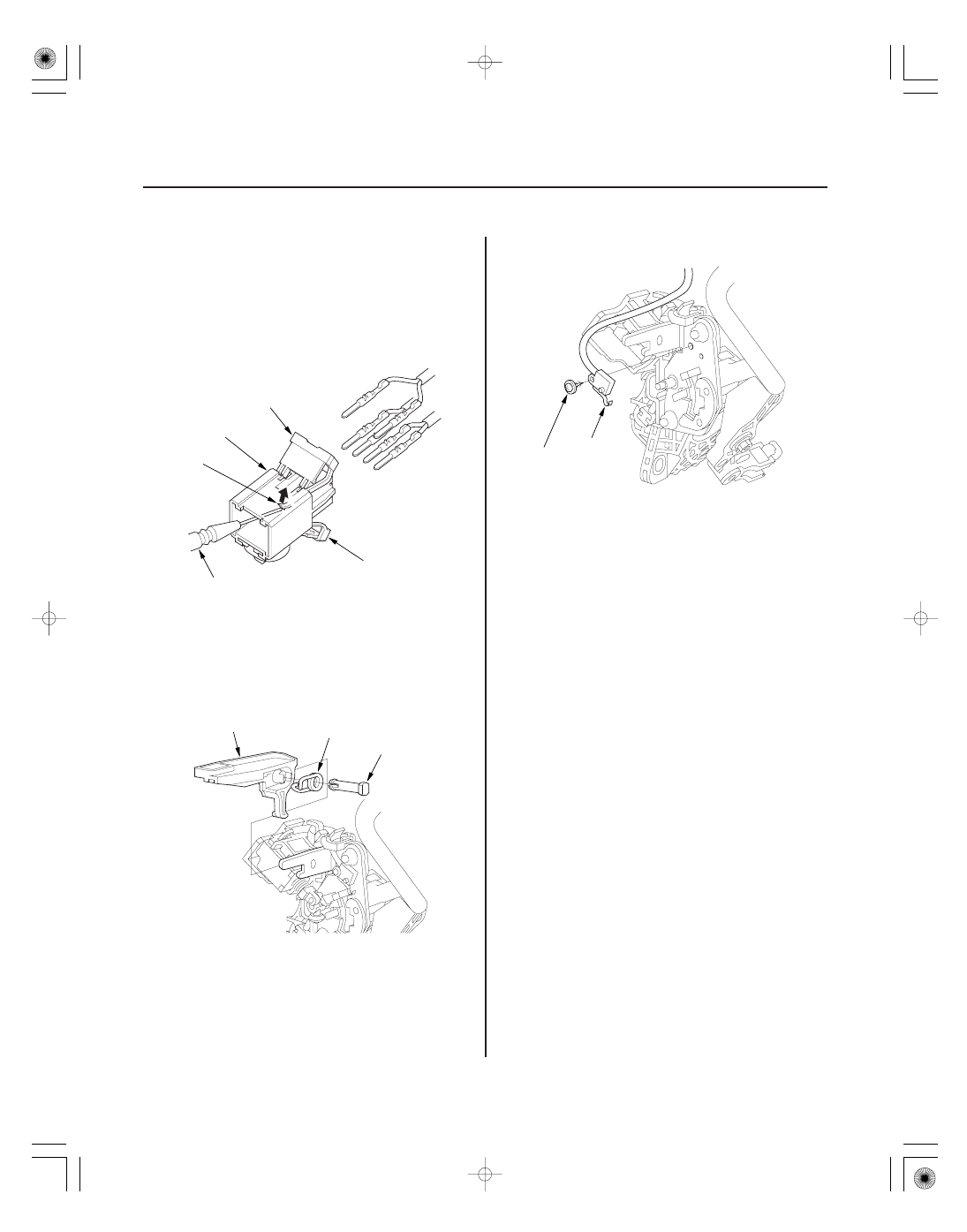

Park Pin Switch Replacement

A

B

C

D

A

A

B

C

3 N·m
(0.3 kgf·m, 2 lbf·ft)

A

1. Remove the shift lever assembly (see page 14-243).

2. Remove the harness clamps from the shift lever

bracket, and remove the harnesses from the
harness clamps.

3. Pry up the lock covers (A) of the D3 switch/shift lock

solenoid/park pin switch connector (B).

4. Remove the terminal from the connector by

pushing the lock tab (C) up in the connector using a
thin blade screwdriver (D). Remove all six terminals,
and replace the connector.

5. Remove the shift lock release pin (A), spring (B),

and the shift lock release (C).

6. Remove the park pin switch (A).

7. Install a new park pin switch by aligning the tab

with the positioning hole on the shift lever position
guide. Apply non-hardening thread lock sealant to
the screw, then secure the park pin switch with the
screw.

8. Apply silicone grease to the shift lock release pin

and spring, and install the shift lock release, spring,
and pin.

０４

０５

14-291

A

B

C

D

E

E

A

B

C

D

E

B

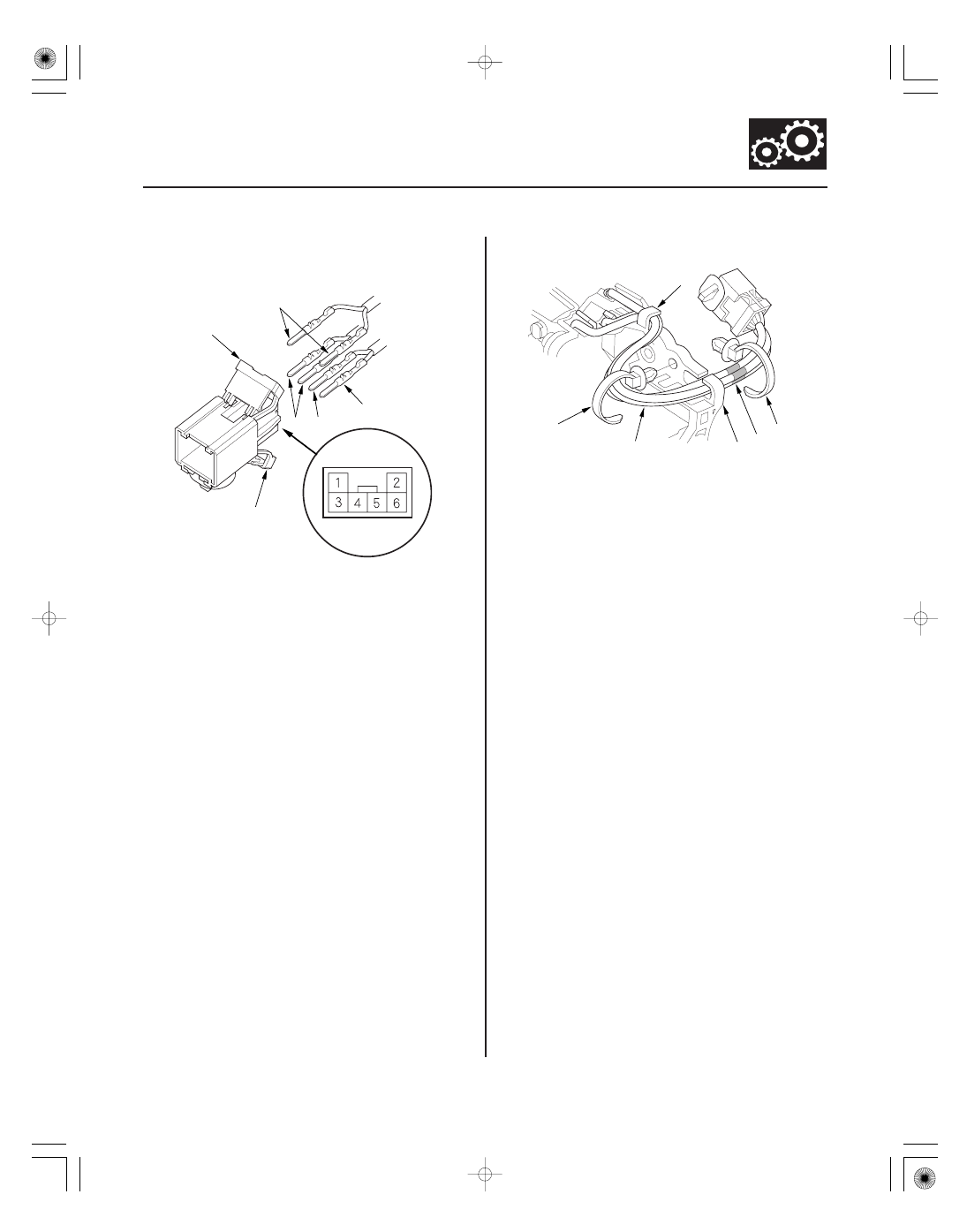

9. Install the RED harness terminal (A) of the shift lock

solenoid in the No. 5 cavity, and the BLK harness
terminal (B) in the No. 6 cavity.

10. Install the D3 switch harness terminals (WHT) (C) in

the No. 3 and No. 4 cavities. Either D3 switch
harness terminal can be installed in the No. 3 and
No. 4 cavities.

11. Install the park pin switch harness terminals (BLK)

(D) in the No. 1 and No. 2 cavities. Either park pin
switch harness terminal can be installed in the
No. 1 and No. 2 cavities.

12. Make sure that all six terminals lock securely, then

install the lock covers (E) in place securely.

13. Route the harnesses (A) through the guides (B).

14. Align the marks (C) on each harness, and tie the

harness together into bundle with a new harness
clamp (D) over the marks.

15. Tie the harness together into bundle with a new

harness clamp, then install the harness clamp (E)
on the shift lever bracket.

16. Install the shift lever assembly (see page 14-245).

Terminal side of male terminals

０１

ＳＪＣ８Ａ００Ｅ１０４１０４０００００ＬＣＡＴ００

Special Tools Required

14-292

Automatic Transmission

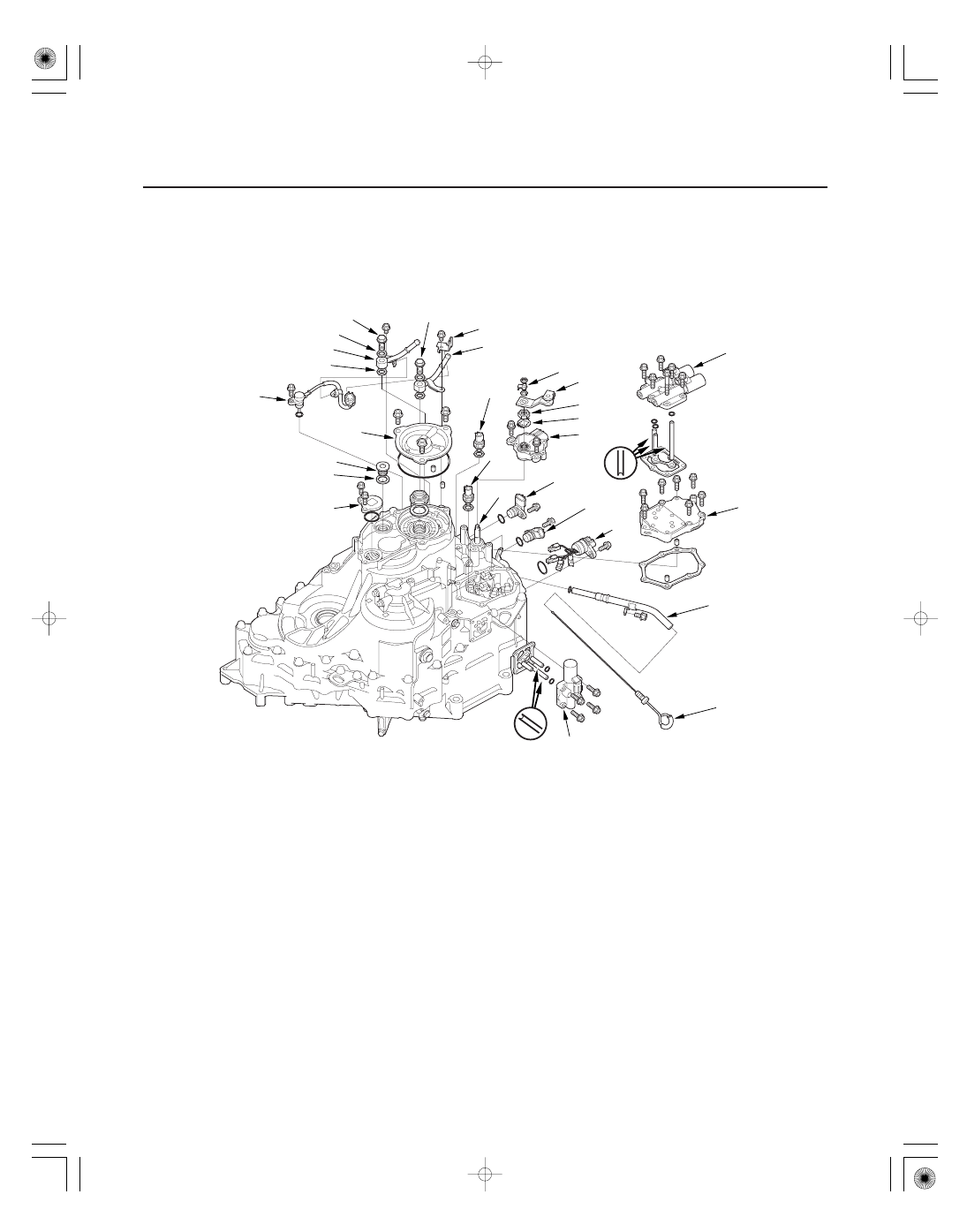

Transmission Disassembly

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

Y

X

W

AA

Mainshaft holder 07GAB-PF50101 or 07GAB-PF50100

1. Remove the ATF dipstick (A) and the dipstick tube (B).

2. Remove A/T clutch pressure control solenoid valves A and B (C) (six bolts), the ATF feed pipes (D) (three), the

O-rings (three), and the gasket.

3. Remove the solenoid valve cover (E) (seven bolts), the dowel pins (two), and the gasket.

4. Disconnect the solenoid valve connectors, then remove the solenoid harness connector (F).

5. Remove A/T clutch pressure control solenoid valve C (G) (four bolts), the ATF feed pipes (H) (three), the O-rings

(two), and the gasket.
