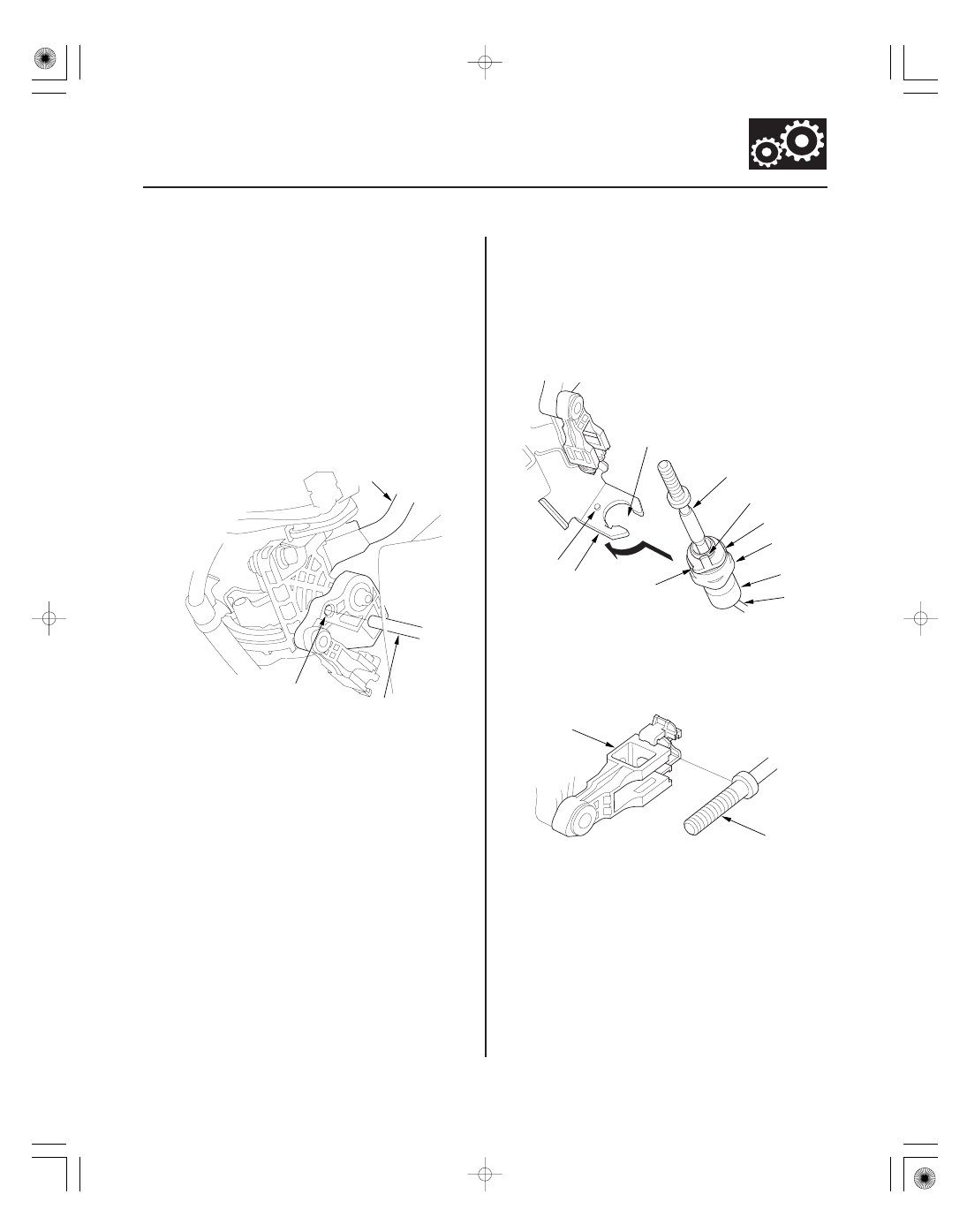

9. Apply silicone grease to the shift lever link bushing,

and install the bushing in the new shift lever link.

10. Install a new shift lever link with installing the shift

lever pin into the shift lever link bushing.

11. Apply silicone grease to seating area of the washer

on the shift lever link, and install the washer and
the new self-locking nut.

12. Place the shift lever in R, then insert a 6.0 mm

(0.24 in.) pin (A) through the positioning hole (B) on
the shift lever link, and into the positioning hole on
the shift lever bracket. The shift lever (C) is secured
in R.

13. Rotate the socket holder (A) on the shift cable (B) to

place the tab (C) on the holder opposite to the
opening (D) in the socket holder bracket (E). Align
the holder with the opening (F) in the bracket, then
slide the holder into the bracket. Rotate the holder a
quarter turn until the holder lock (G) stops at the
projection (H) to secure the shift cable. Do not
install the shift cable by twisting the shift cable
guide (I) and damper (J).

14. Install the shift cable end (A) in the shift cable end

holder (B). Keep the shift cable end and end holder
free of grease.

(cont’d)

０８

14-258

Automatic Transmission

Shift Lever Link Replacement (cont’d)

A

B

C

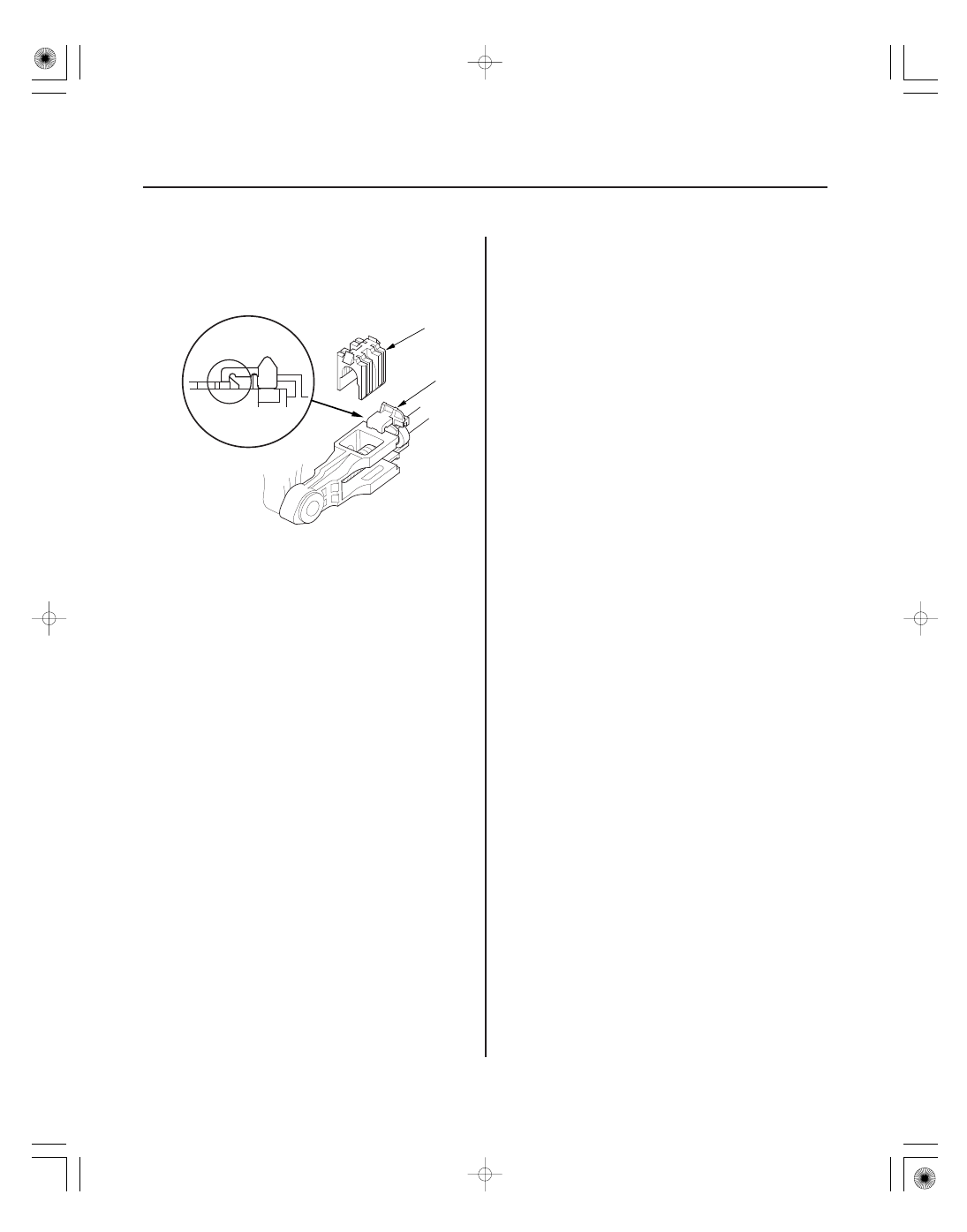

15. Install a new shift cable lock (A) to secure the shift

cable end and shift cable end holder, then slide the
lock tab (B) toward the shift lever link until it stops
to lock the joint (C).

16. Remove the 6.0 mm (0.24 in.) pin that was installed

to hold the shift lever.

17. Move the shift lever to each position, and verify

that the A/T gear position indicator follows the
transmission range switch.

18. Install the driver’s dashboard lower cover

(see page 20-83).

０１

０２

０３

０４

ＳＪＣ８Ａ００Ｅ１０４１１４１２２７８ＫＢＡＴ０１

14-259

Shift Lever Position Guide Replacement

A

B

C

A

B

C

D

E

A

A

3 N·m
(0.3 kgf·m,
2 lbf·ft)

A

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

1. Remove the shift lever assembly (see page 14-243).

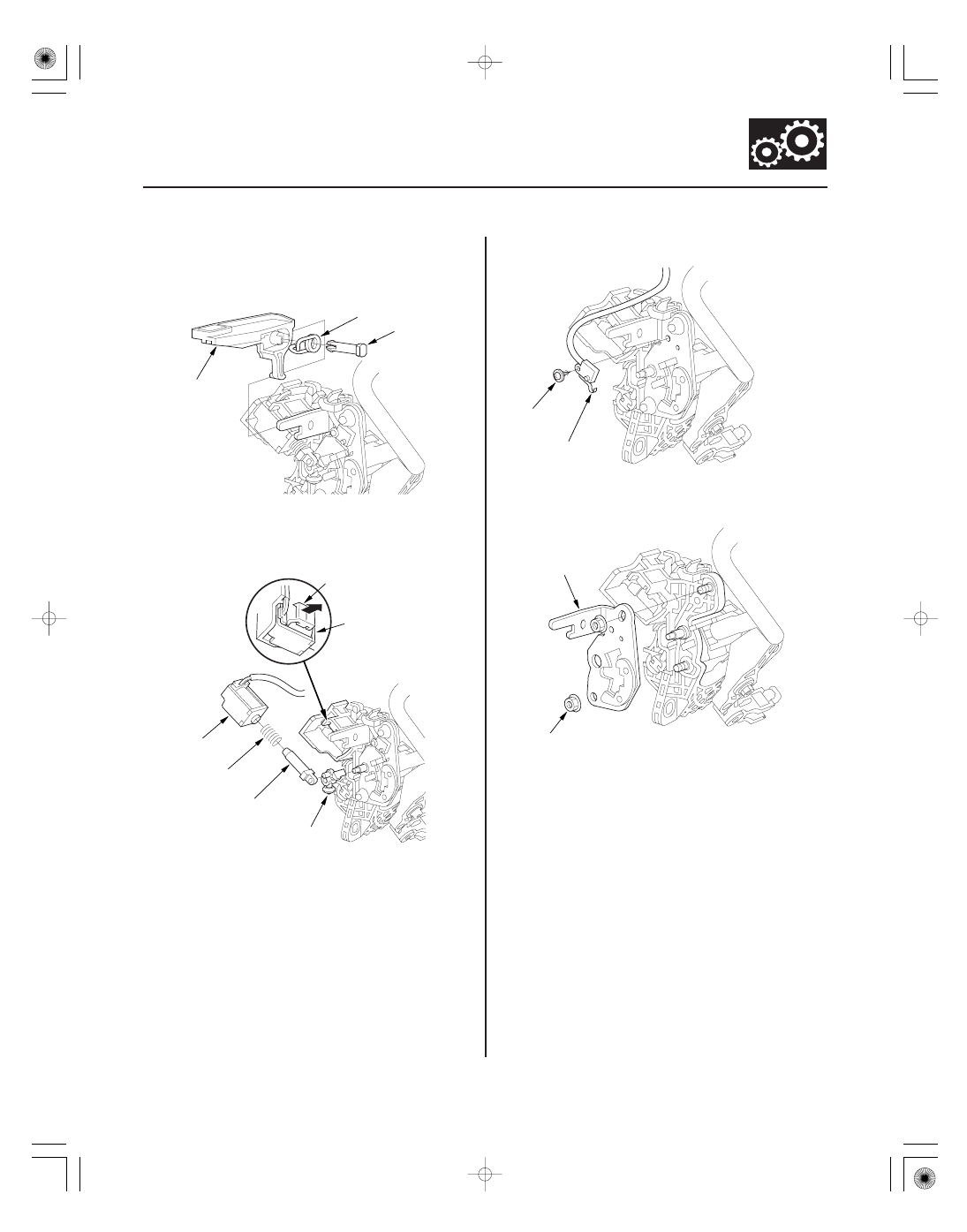

2. Remove the shift lock release pin (A), spring (B),

and the shift lock release (C).

3. Remove the shift lock solenoid (A), the solenoid

plunger (B), and the plunger spring (C) while prying
up the solenoid lock (D).

4. Remove the shift lock stop and the stop cushion

assembly (E).

5. Remove the park pin switch (A).

6. Remove the self-locking nuts, and remove the shift

lever position guide (A) from the shift lever bracket.

7. Apply silicone grease to the opening detent of the

shift lever position guide, and install the new shift
lever position guide with new self-locking nuts on
the shift lever bracket.

(cont’d)

Replace.

14-260

Automatic Transmission

Shift Lever Position Guide Replacement (cont’d)

8. Install the park pin switch by aligning the tab with

the positioning hole on the shift lever position
guide. Apply non-hardening thread lock sealant to
the screw, then secure the park pin switch with the
screw.

9. Apply silicone grease to the pin on the shift lever

bracket, and install the shift lock stop over the pin.

10. Install the shift lock solenoid plunger and the

plunger spring in the shift lock solenoid.

11. Apply silicone grease to the tip of the shift lock stop,

and install the shift lock solenoid by aligning the
joint of the shift lock solenoid plunger with the tip
of the shift lock stop.

12. Apply silicone grease to the shift lock release pin

and spring, and install the shift lock release, spring,
and pin.

13. Install the shift lever assembly (see page 14-245).
