Special Tools Required

14-229

Transmission Installation

C

B

A

D

E

10 x 1.25 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

• Engine support hanger, A and Reds AAR-T-12566
• Engine hanger balance bar VSB02C000019
• Engine hanger adapter set VSB02C000024
• Front subframe adapter VSB02BMDXSB0
These special tools are available through the Honda
Tool and Equipment Program 1-888-424-6857.

NOTE:

• Use fender covers to avoid damaging painted

surfaces.

• Special tool Reds engine support hanger

AAR-T-12566 must be used with the side engine
mount installed.

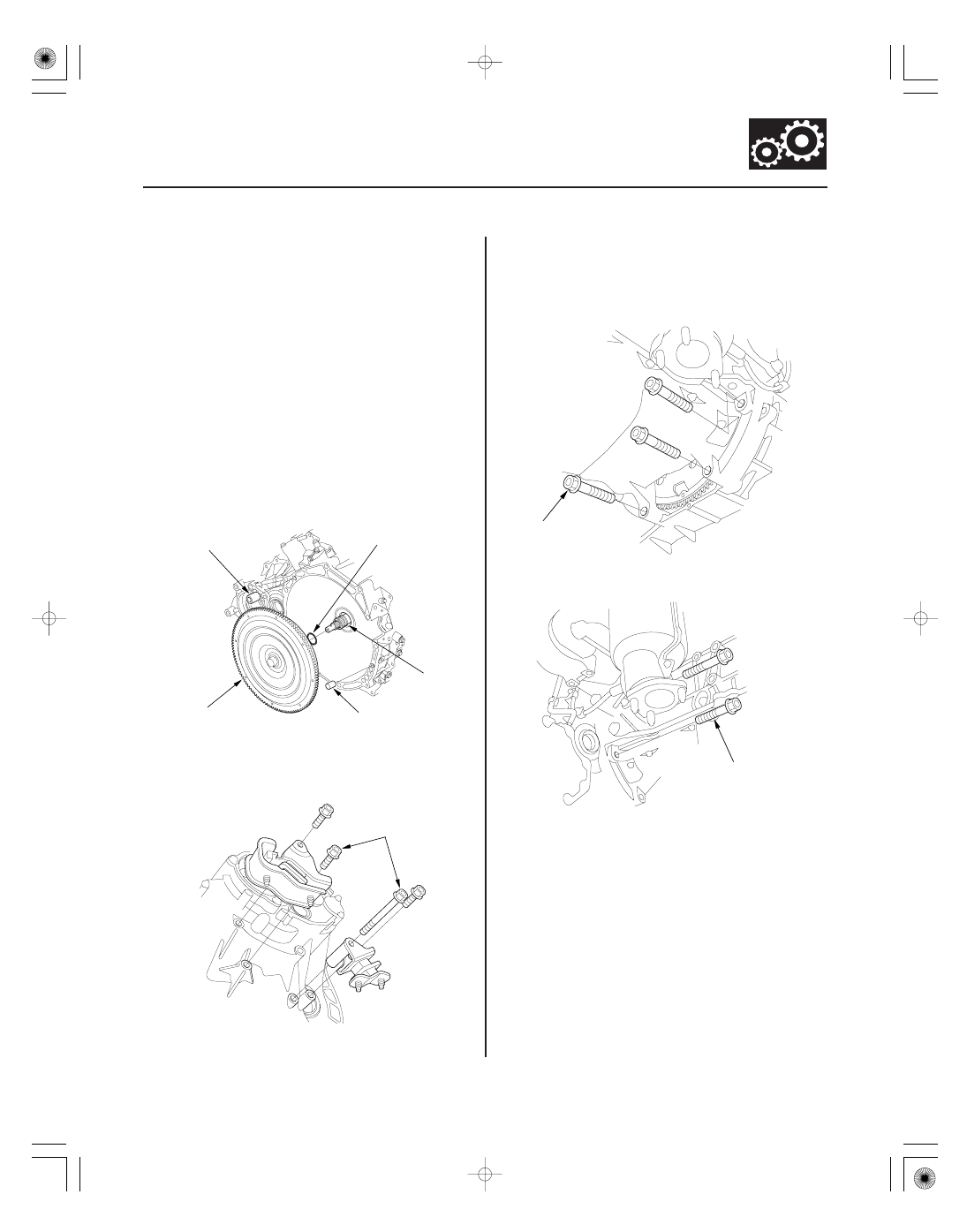

1. Clean the ATF cooler (see page 14-239).

2. Install the torque converter (A) on the mainshaft (B)

with a new O-ring (C).

3. Install the 14 mm dowel pin (D) and the 10 mm

dowel pin (E) in the torque converter housing.

4. Install the transmission lower mounts.

5. Place the transmission on the jack, and raise it to

engine level.

6. Attach the transmission to the engine, and install

the transmission housing mounting bolts.

7. Install the transmission housing mounting bolts.

(cont’d)

０５

０６

０７

14-230

Automatic Transmission

Transmission Installation (cont’d)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

B

10 x 1.25 mm
54 N·m
(5.5 kgf·m,
40 lbf·ft)

A
12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

A

B

C

8 x 1.25 mm
26 N·m
(2.6 kgf·m, 20 lbf·ft)

10 x 1.25 mm
39 N·m
(4.0 kgf·m,
29 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

D

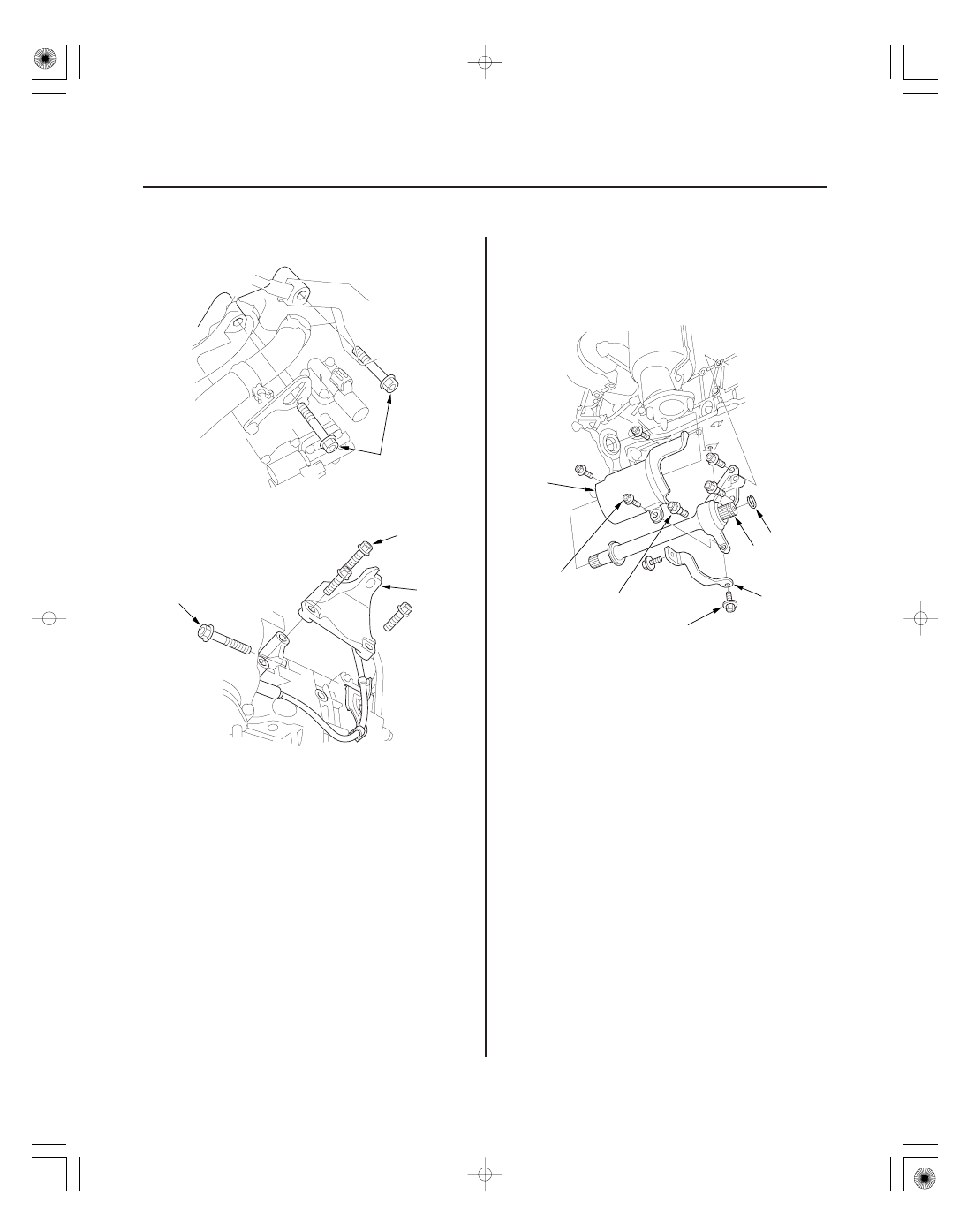

8. Install the transmission housing mounting bolts.

9. Install the transmission housing mounting bolt (A).

10. Install the front mount bracket (B) with new

mounting bolts.

11. Install a new set ring (A) on the intermediate shaft

(B), and install the intermediate shaft in the
differential. While installing the intermediate shaft
in the differential, be sure not to allow dust or other
foreign particles to enter the transmission.

12. Install the exhaust manifold bracket (C) and the

heat shield (D).

13. Install a new set ring on the left driveshaft, then

install the left driveshaft in the differential
(see page 16-17). While installing the driveshaft in
the differential, be sure not to allow dust or other
foreign particles to enter the transmission. Install
the right driveshaft over the intermediate shaft.

NOTE: Turn the right and left steering knuckle fully
outward, and slide the driveshafts into the
differential and over the intermediate shaft until
you feel the set ring engage.

Replace.

０８

０９

０１

１０

14-231

D

F

E

B

C

C

E

B
14 x 1.5 mm
103 N·m
(10.5 kgf·m,
75.9 lbf·ft)

B

D
12 x 1.25 mm
117 N·m
(11.9 kgf·m,
86 lbf·ft)

F
12 x 1.25 mm
74 N·m
(7.5 kgf·m,
54 lbf·ft)

EQS02BMDXB0

A

A

A

B

A

A

A

B

C

10 x 1.25 mm
38 N·m
(3.9 kgf·m,

28 lbf·ft)

10 x 1.25 mm
38 N·m
(3.9 kgf·m, 28 lbf·ft)

10 x 1.25 mm
38 N·m
(3.9 kgf·m, 28 lbf·ft)

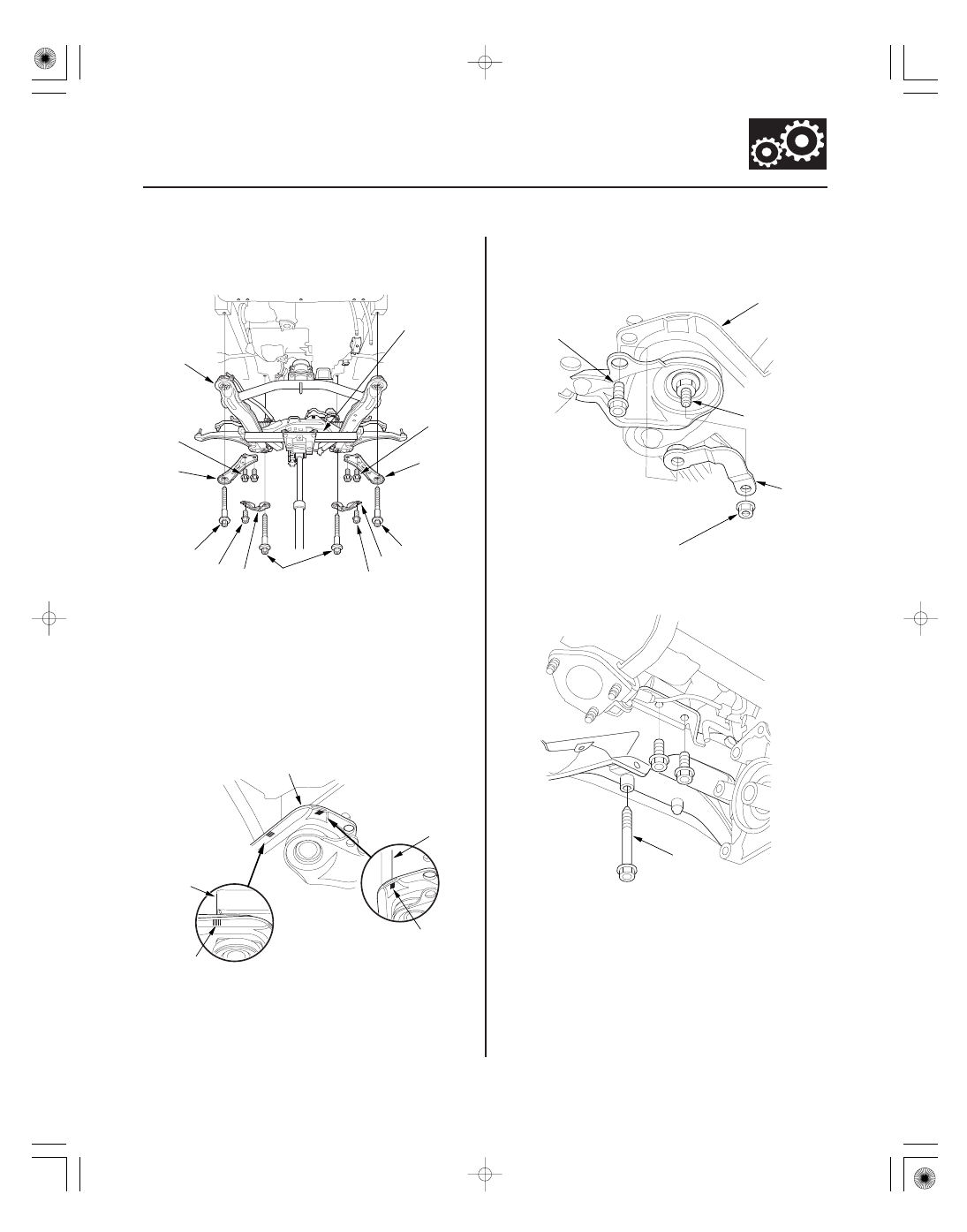

14. Support the front subframe (A) with the front

subframe adapter (EQS02BMDXB0) and a jack, and
lift it up to the body.

15. Loosely install new subframe mounting bolts (B),

rear stiffeners (C) and mounting bolts (D), and front
stiffeners (E) and mounting bolts (F).

16. Align all reference marks (A) on the front subframe

(B) with the body, then tighten the bolts on the front
subframe to the specified torque.

17. Remove the jack and the front subframe adapter.

18. For ’07-08 models: Install both bolt retainers (A) on

both rear mounting bolts (B) of the front subframe
(C).

19. Install the rear mount bracket bolts.

(cont’d)

Replace.

１１

１２

１３

１４

14-232

Automatic Transmission

Transmission Installation (cont’d)

10 x 1.25 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

6 x 1.0 mm
12 N·m,
(1.2 kgf·m, 8.7 lbf·ft)

B
6 x 1.0 mm
12 N·m,
(1.2 kgf·m, 8.7 lbf·ft)

C

A

A

B

C

D

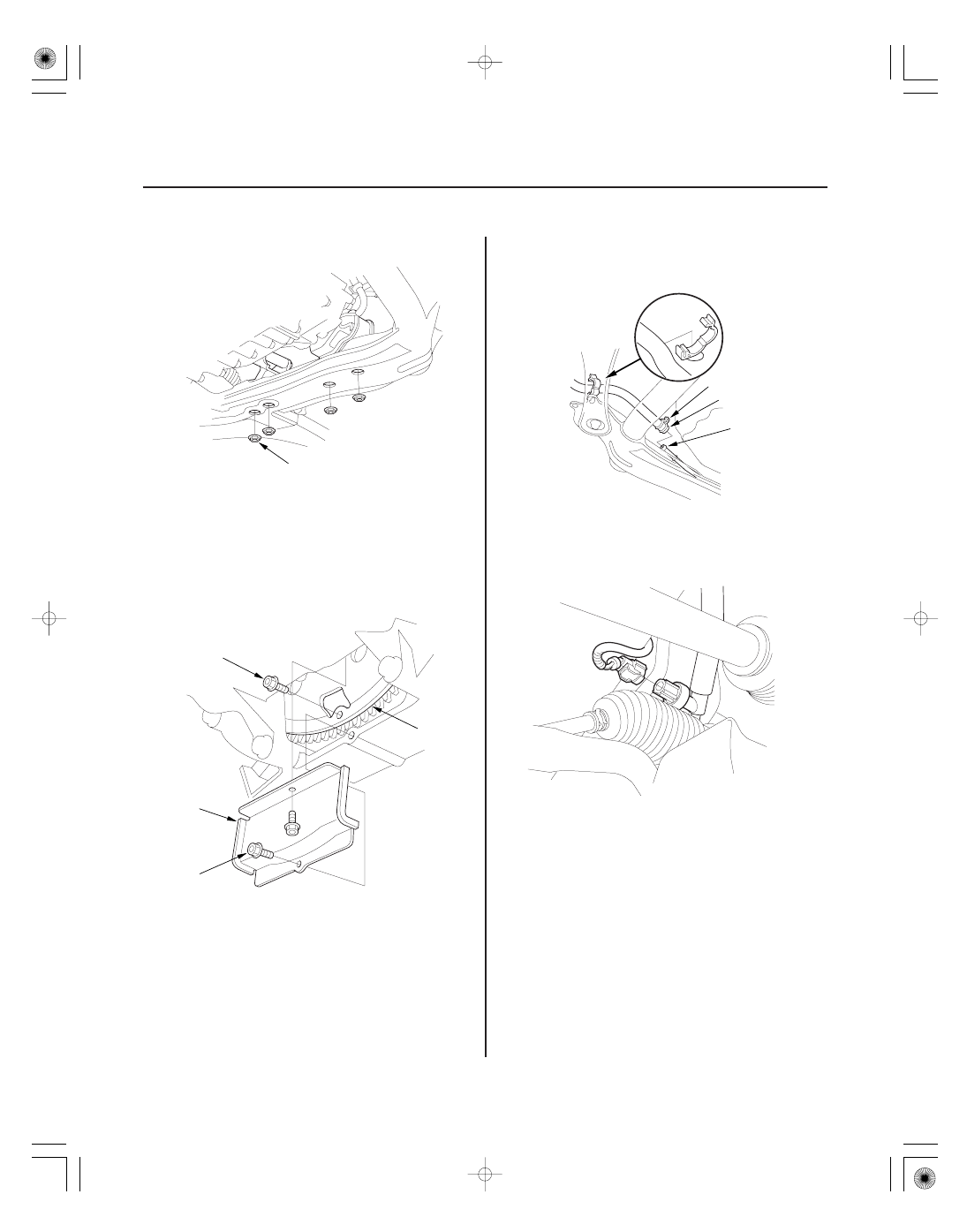

20. Install the transmission lower mount nuts.

21. Attach the torque converter to the drive plate (A)

with eight bolts (B). Rotate the crankshaft pulley as
necessary to tighten the bolt to 1/2 of the specified
torque, then to the final torque, in a crisscross
pattern. After tightening the last bolt, check that the
crankshaft rotates freely.

22. Install the torque converter cover (C).

23. Connect the power steering fluid hose (A) to the

line (B), and secure the hose with its hose clamp (C).

24. Secure the hose with the hose clamp (D).

25. Connect the power steering pressure switch

connector.
