14-101

36. Replace the input shaft (mainshaft) speed sensor

(see page 14-205).

37. Reconnect all connectors.

38. Turn the ignition switch to ON (II).

39. Clear the DTC with the HDS.

40. Raise the vehicle on a lift, make sure it is supported

securely (see page 1-10), and allow all four wheels
to rotate freely.

41. Start the engine, disable the VSA by pressing the

VSA OFF button, run the vehicle in D hold the
vehicle speed reaches 12 mph (20 km/h), for at
least 10 seconds when the transmission is not
shifting, then slow down and stop the wheels.

42. Check for Temporary DTCs or DTCs with the HDS.

Check for poor connections or loose

terminals at the input shaft (mainshaft) speed
sensor and the PCM, then go to step 1.

Go to step 43.

43. Monitor the OBD STATUS for P0716 or P0717 in the

DTCs MENU with the HDS.

Troubleshooting is complete. If any other

Temporary DTC or DTCs were indicated on step 42,
go to the indicated DTCs troubleshooting.

If the screen indicates FAILED, check for poor

connections or loose terminals at the input shaft
(mainshaft) speed sensor and the PCM, then go to
step 1. If the screen indicates NOT COMPLETED, go
to step 41.

44. Update the PCM if it does not have the latest

software (see page 14-8), or substitute a known-
good PCM (see page 14-9).

45. Raise the vehicle on a lift, make sure it is supported

securely (see page 1-10), and allow all four wheels
to rotate freely.

46. Start the engine, disable the VSA by pressing the

VSA OFF button, run the vehicle in D hold the
vehicle speed reaches 12 mph (20 km/h), for at
least 10 seconds when the transmission is not
shifting, then slow down and stop the wheels.

47. Check for Temporary DTCs or DTCs with the HDS.

Check for poor connections or loose

terminals at the input shaft (mainshaft) speed
sensor and the PCM. If the PCM was updated,
substitute a known-good PCM (see page 14-9), then
go to step 46. If the PCM was substituted, go to step
1.

Go to step 48.

48. Monitor the OBD STATUS for P0716 or P0717 in the

DTCs MENU with the HDS.

If the PCM was updated, troubleshooting is

complete. If the PCM was substituted, replace the
original PCM (see page 11-205). If any other
Temporary DTCs or DTCs were indicated on step
47, go to the indicated DTCs troubleshooting.

If the screen indicates FAILED, check for poor

connections or loose terminals at the input shaft
(mainshaft) speed sensor and the PCM. If the PCM
was updated, substitute a known-good PCM
(see page 14-9), then go to step 46. If the PCM was
substituted, go to step 1. If the screen indicates
NOT COMPLETED, go to step 46.

Is DT C P07 16 or P07 17 indicated?

Does the scr een indicate PASSED?

Is DT C P07 16 or P07 17 indicated?

Does the scr een indicate PASSED?

０１

ＳＪＣ８Ａ００Ｋ７７１０００９０７１８ＦＡＡＴ００

−

−

−

−

−

−

−

−

DTC P0718:

YES

NO

YES

NO

YES

NO

YES

NO

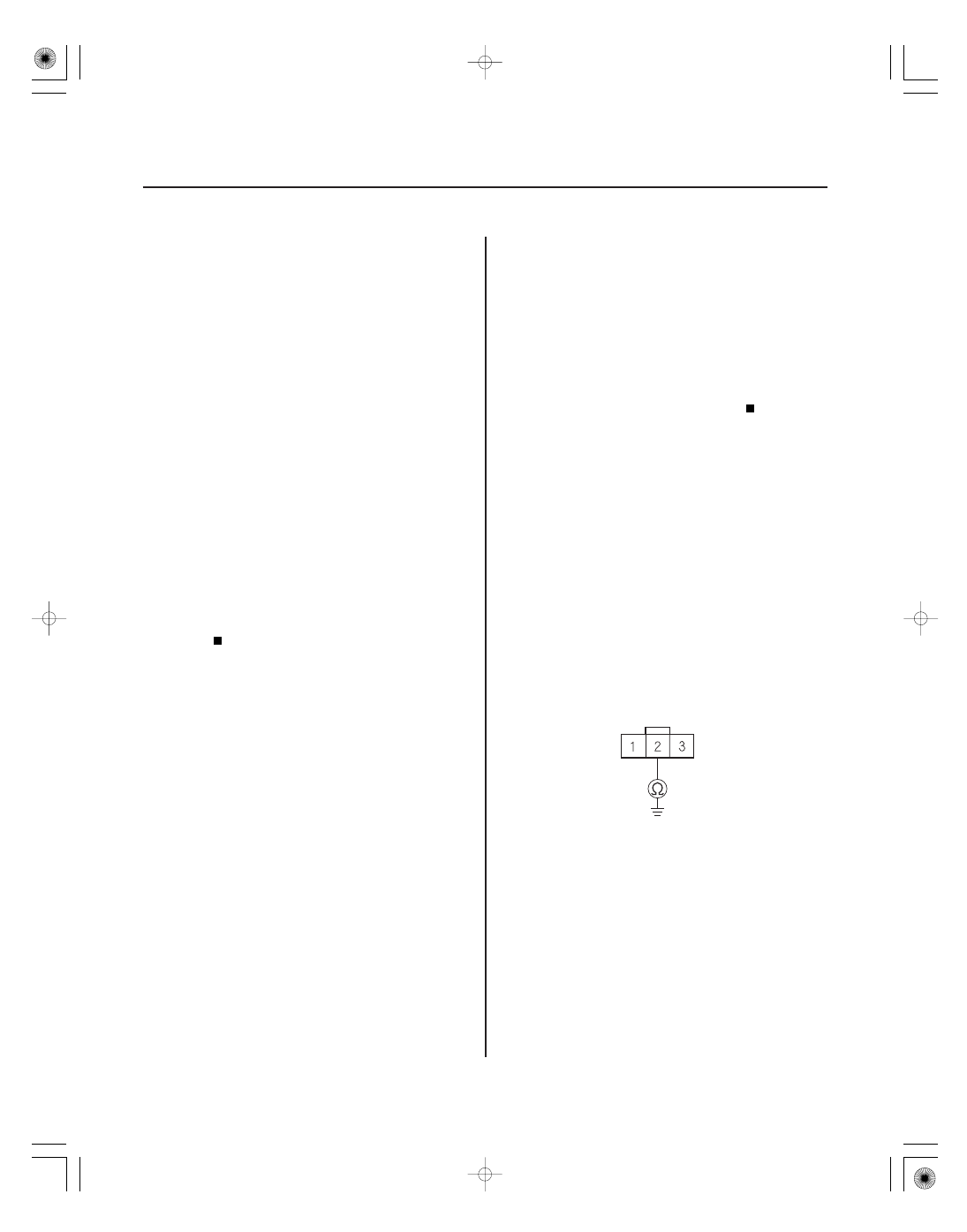

14-102

Automatic Transmission

DTC Troubleshooting (cont’d)

INPUT SHAFT (MAINSHAFT)
SPEED SENSOR CONNECTOR

NM (RED)

Input Shaft (Mainshaft) Speed

Sensor Intermittent Failure

NOTE:

• Before you troubleshoot, record all freeze data and

any on-board snapshot, and review General
Troubleshooting Information (see page 14-4).

• This code is caused by an electrical circuit problem

and cannot be caused by a mechanical problem in the
transmission.

1. Clear the DTC with the HDS.

2. Test-drive the vehicle at speeds over 12 mph

(20 km/h) in D through all five gears.

3. Turn the ignition switch to LOCK (0), and repeat the

test-drive in step 2.

4. Monitor the OBD STATUS for P0718 in the DTCs

MENU with the HDS.

Intermittent failure, the system is OK at this

time. Check for poor connections or loose terminals
at the input shaft (mainshaft) speed sensor and the
PCM.

If the screen indicates FAILED, go to step 5. If

the screen indicates NOT COMPLETED, return to
step 2 and recheck.

5. Turn the ignition switch to LOCK (0).

6. Disconnect the input shaft (mainshaft) speed

sensor connector, and inspect the connector and
the connector terminals to be sure they are making
good contact.

Go to step 7.

Repair the connector terminals, then go to

step 7.

7. Connect the input shaft (mainshaft) speed sensor

connector.

8. Test-drive the vehicle at speeds over 12 mph

(20 km/h) in D through all five gears.

9. Turn the ignition switch to LOCK (0), and repeat the

test-drive in step 8.

10. Monitor the OBD STATUS for P0718 in the DTCs

MENU with the HDS.

The problem has been corrected.

If the screen indicates FAILED, go to step 11. If

the screen indicates NOT COMPLETED, return to
step 8 and recheck.

11. Turn the ignition switch to LOCK (0).

12. Jump the SCS line with the HDS.

13. Disconnect PCM connector B (44P).

14. Disconnect the input shaft (mainshaft) speed

sensor connector.

15. Check for continuity between input shaft

(mainshaft) speed sensor connector terminal No. 2
and body ground.

Repair a short to ground in the wire between

PCM connector terminal B39 and the input shaft
(mainshaft) speed sensor connector, then go to
step 24.

Go to step 16.

Wire side of female terminals

Does the scr een indicate PASSED?

Ar e the connector ter minals OK ?

Does the scr een indicate PASSED?

Is ther e continuity?

０２

＊０１

−

−

−

−

YES

NO

YES

NO

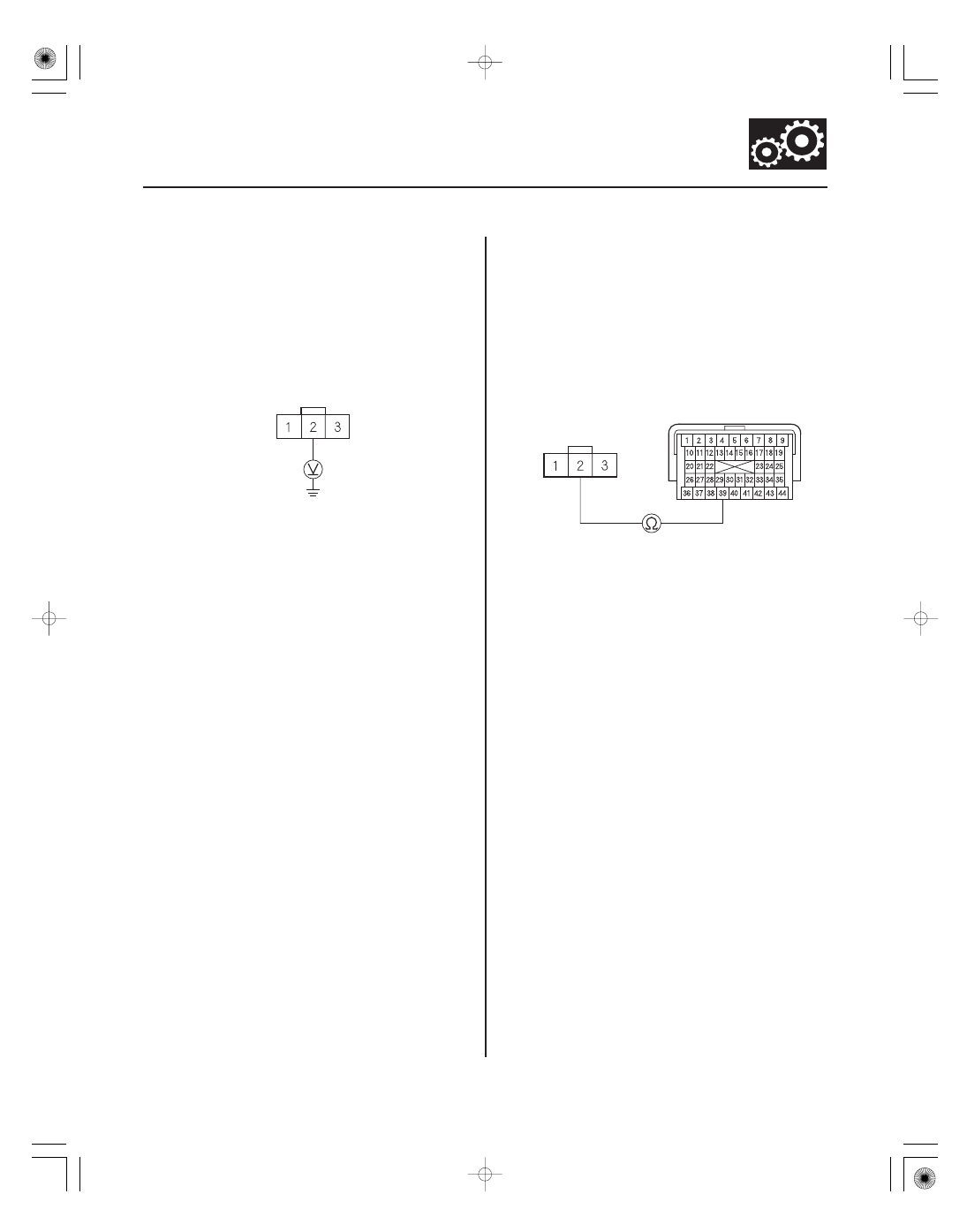

14-103

INPUT SHAFT (MAINSHAFT)
SPEED SENSOR CONNECTOR

NM (RED)

PCM CONNECTOR B (44P)

INPUT SHAFT
(MAINSHAFT)
SPEED SENSOR
CONNECTOR

NM (RED)

NM (RED)

16. Connect PCM connector B (44P).

17. Turn the ignition switch to ON (II).

18. Measure the voltage between input shaft

(mainshaft) speed sensor connector terminal No. 2
and body ground.

Go to step 23.

Go to step 19.

19. Turn the ignition switch to LOCK (0).

20. Jump the SCS line with the HDS.

21. Disconnect PCM connector B (44P).

22. Check for continuity between PCM connector

terminal B39 and input shaft (mainshaft) speed
sensor connector terminal No. 2.

Go to step 31.

Repair an open in the wire between PCM

connector terminal B39 and the input shaft
(mainshaft) speed sensor, then go to step 24.

(cont’d)

Wire side of female terminals

Wire side of
female terminals

Terminal side of
female terminals

Is ther e about 5 V ?

Is ther e continuity?

−

−

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

YES

NO

14-104

Automatic Transmission

DTC Troubleshooting (cont’d)

23. Replace the input shaft (mainshaft) speed sensor

(see page 14-205).

24. Reconnect all connectors.

25. Turn the ignition switch to ON (II).

26. Clear the DTC with the HDS.

27. Test-drive the vehicle at speeds over 12 mph

(20 km/h) in D through all five gears.

28. Turn the ignition switch to LOCK (0), and repeat the

test-drive in step 27.

29. Check for Temporary DTCs or DTCs with the HDS.

Check for poor connections or loose

terminals at the input shaft (mainshaft) speed
sensor and the PCM, then go to step 1.

If Temporary DTC or DTC P0718 is not

indicated, or if any other Temporary DTCs are
indicated, go to step 30.

30. Monitor the OBD STATUS for P0718 in the DTCs

MENU with the HDS.

Troubleshooting is complete. If any other

Temporary DTC or DTCs were indicated on step 29,
go to the indicated DTCs troubleshooting.

If the screen indicates FAILED, check for poor

connections or loose terminals at the input shaft
(mainshaft) speed sensor and the PCM, then go to
step 1. If the screen indicates NOT COMPLETED, go
to step 27.

31. Update the PCM if it does not have the latest

software (see page 14-8), or substitute a known-
good PCM (see page 14-9).

32. Test-drive the vehicle at speeds over 12 mph

(20 km/h) in D through all five gears.

33. Turn the ignition switch to LOCK (0), and repeat the

test-drive in step 32.

34. Check for Temporary DTCs or DTCs with the HDS.

Check for poor connections or loose

terminals at the input shaft (mainshaft) speed
sensor and the PCM. If the PCM was updated,
substitute a known-good PCM (see page 14-9), then
go to step 32. If the PCM was substituted, go to step
1.

If Temporary DTC or DTC P0718 is not

indicated, or if any other Temporary DTCs or DTCs
are indicated, go to step 35.

35. Monitor the OBD STATUS for P0718 in the DTCs

MENU with the HDS.

If the PCM was updated, troubleshooting is

complete. If the PCM was substituted, replace the
original PCM (see page 11-205). If any other
Temporary DTCs or DTCs were indicated on step
30, go to the indicated DTCs troubleshooting.

If the screen indicates FAILED, check for poor

connections or loose terminals at the input shaft
(mainshaft) speed sensor and the PCM. If the PCM
was updated, substitute a known-good PCM
(see page 14-9), then go to step 32. If the PCM was
substituted, go to step 1. If the screen indicates
NOT COMPLETED, go to step 32.

Is DT C P07 18 indicated?

Does the scr een indicate PASSED?

Is DT C P07 18 indicated?

Does the scr een indicate PASSED?
